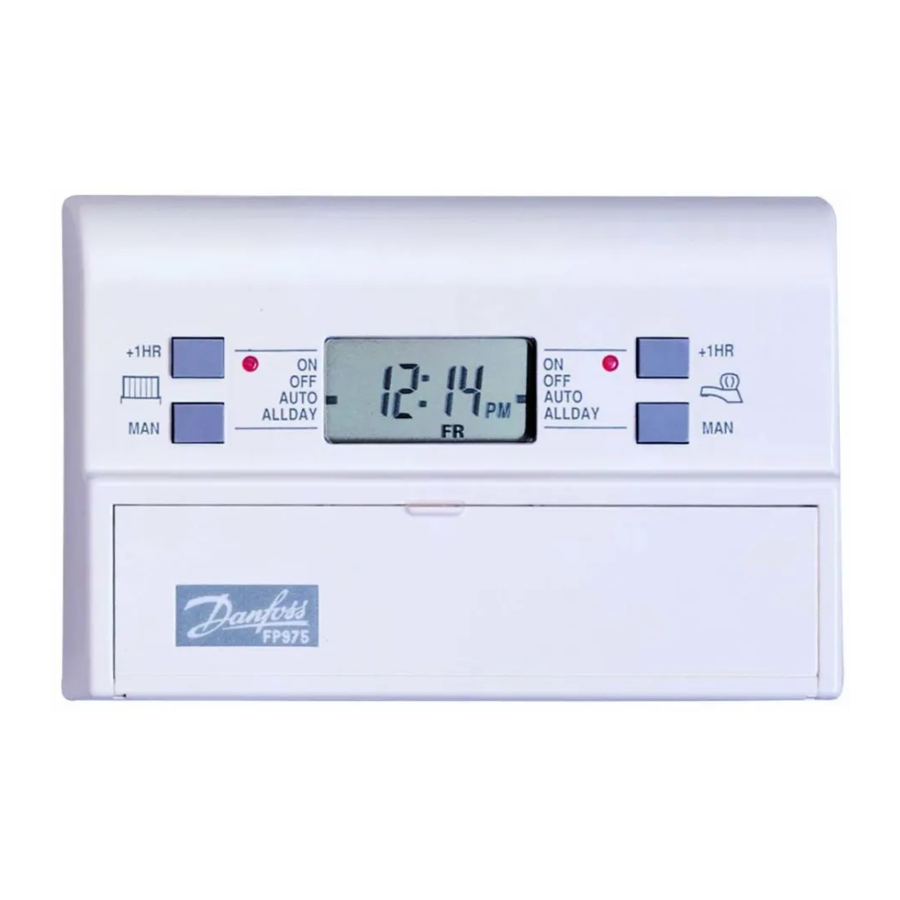

Danfoss FP975 - 7 dagen elektronische programmeur handleiding

Inhoud

Functies omvatten:

  • Eenvoudige overgang naar 5 dagen/2 dagen modus
  • Eenvoudige overgang tussen GMT en BST
  • 12-uurs of 24-uurs klok
  • 3 aan/3 uit met handmatige overbruggingen
  • Batterijback-up

Reeks knopdrukken tijdens het aanpassen van tijd, dag en programma-instellingen

Lees eerst het gedeelte "Foutloze programmering".

Druk op + of - en laat los om de tijd met één minuut te wijzigen.

Houd + of - ingedrukt om de tijd snel te wijzigen.

KNOPVOLGORDE ACTIE TYPISCHE DISPLAY'S
STAP DRUK OP BEGINNEND VANUIT DE RUN-MODUS Afb. 1. Dubbele punt knippert
1 PROG Ga naar de modus SET CLOCK. Afb. 2
2 DAY Selecteer dag
3 + of - Tijd aanpassen
4 PROG Start de klok en geef AAN/UIT-tijden weer
5 NEXT
ON/OFF 		Selecteer de AAN/UIT-instelling om te controleren/aan te passen. Afb. 3, 4 & 5
6 + of - Tijd aanpassen
7 DAY Selecteer de volgende dag - ga naar stap 5 of 8
8 COPY Gebruik de instellingen van de vorige dag
9 PROG Geef de tijden voor warm water weer
10 NEXT
ON/OFF 		Selecteer de AAN/UIT-instelling om te controleren/aan te passen. Afb. 3, 4 & 5
11 + of - Tijd aanpassen
12 DAY Selecteer de volgende dag (7-daagse of 5/2-daagse modi)
13 COPY Gebruik de instellingen van de vorige dag
Herhaal 9 tot 11 (of 13) totdat alle HW-instellingen naar wens zijn.
14 PROG Terug naar de RUN-modus - dubbele punt knippert

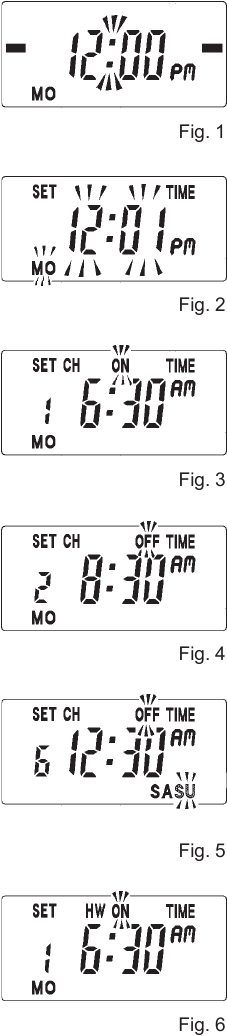

OPMERKINGEN OVER TYPISCHE DISPLAYS

Afb. 1 Onmiddellijk na een handmatige RESET [RUN-modus met dubbele punt die knippert]

Afb. 2 SET TIME en DAY-modus [dubbele punt continu, dag, uren en minuten knipperen]

Afb. 3 SET EERSTE AAN-TIJD "CH" [instellingsnummer en dag weergegeven, "ON" knippert]

Afb. 4 SET EERSTE UIT-TIJD "CH" [instellingsnummer en dag weergegeven, "OFF" knippert]

Afb. 5 SET LAATSTE UIT-TIJD NA MIDDERNACHT [dag waarop de output wordt uitgeschakeld, knippert]

Afb. 6 SET "HW" EERSTE AAN-TIJD [instellingsnummer en dag weergegeven, "ON" knippert]

Typisch
Afb. 7 Typisch "CH" ALLDAY, "HW" AUTO-programma met "HW" +1 UUR geselecteerd.

Bij het programmeren voor 7 dagen werking, verschijnt de dag die wordt ingesteld in het display (zie typische displays). Bij het programmeren in 5 dagen/2 dagen modus worden de dagen weergegeven als MOTUWETHFR of SASU.

Als het apparaat wordt losgekoppeld van het elektriciteitsnet, knippert een klein batterijsymbool aan de linkerzijde van het display.

FOUTLOZE PROGRAMMERING

AAN/UIT-tijden kunnen niet buiten de volgorde worden ingesteld. De aanpassingslimieten zijn:

Instelling 1 (eerste AAN) 12:00 uur tot 23:59 uur (normaal gesproken in de ochtend).

Instellingen 2 tot 6 (eerste UIT tot laatste UIT) overal tussen de vorige instelling en 23 uur 59 minuten na instelling 1.

De - knop reageert niet meer wanneer de vorige instelling is bereikt, maar de + knop gaat door tot de limiet, waarbij ook latere instellingen worden gewijzigd die zouden zijn overlapt.

Terwijl u vertrouwd raakt met de instellingsvolgorde, kunnen de AAN/UIT-tijden bij elkaar worden gegroepeerd. Als dit gebeurt, gebruikt u NEXT ON/OFF (VOLGENDE AAN/UIT) om instelling 1 te selecteren en controleert/wijzigt u vervolgens elke instelling op zijn beurt met + of - totdat het gewenste programma is ingevoerd.

IN DE FABRIEK VOORAF INGESTELD PROGRAMMA

De volgende AAN/UIT-tijden zijn in de fabriek geprogrammeerd en worden hersteld door op de verzonken R/S-knop achter de klep te drukken.

Maandag tot en met vrijdag Zaterdag en zondag
Instelling AAN/UIT Tijd Instelling AAN/UIT Tijd
1 AAN 6:30 uur 1 AAN 7:30 uur
2 UIT 8:30 uur 2 UIT 10:00 uur
3 AAN 12:00 uur 3 AAN 12:00 uur
4 UIT 12:00 uur 4 UIT 12:00 uur
5 AAN 17:00 uur 5 AAN 17:00 uur
6 UIT 22:30 uur 6 UIT 22:30 uur

RESET

Als het apparaat wordt losgekoppeld van het elektriciteitsnet, knippert een klein batterijsymbool aan de linkerzijde van het display. Na de tweede middernacht, d.w.z. tussen 24 en 48 uur, wordt het display leeg en verliest het apparaat zijn instellingen. Wanneer de netspanning is hersteld, wordt aanbevolen het apparaat te resetten door de voorklep te laten zakken en met een klein niet-metalen object, bijv. een lucifer, de verzonken resetknop (gemarkeerd met R/S) in te drukken en los te laten. Hiermee wordt het in de fabriek ingestelde programma geïnstalleerd en wordt de tijd ingesteld op 12:00 uur op maandag (MO). De outputs zijn UIT (zie afb. 1). Let op: de dubbele punt tussen de uren en minuten knippert. Dit betekent dat het apparaat in de RUN-modus staat en de centrale verwarming en het warme water in- en uitschakelt volgens het programma. De dubbele punt knippert alleen in de RUN-modus.

KEUZE TUSSEN 12-UURS OF 24-UURS KLOK

Op elk moment tijdens de RUN-modus kan de weergegeven tijd worden geschakeld tussen een 12-uurs klok met am/pm-aanduiding of een 24-uurs klok door de DAY- en NEXT ON/OFF-knoppen 1·5 seconden ingedrukt te houden.

G.M.T. / B.S.T.

In de RUN-modus wordt de overgang van Greenwich Mean Time naar British Summer Time en terug bereikt door de + knop ingedrukt te houden om in het voorjaar één uur toe te voegen, of de - knop om de klok in de herfst terug te zetten. Nadat deze wijziging de eerste keer is aangebracht, kan de klok alleen nog in de juiste richting worden gewijzigd. Wees voorzichtig bij het maken van deze wijziging voor de eerste keer. Als het in de verkeerde richting wordt gemaakt, moet het apparaat worden gereset en moeten alle gebruikersinstellingen opnieuw worden ingevoerd.

DE KLOK & PROGRAMMA'S INSTELLEN

  1. Door één keer op PROG te drukken, gaat u naar de SET TIME-modus, zie afb. 2. Tijdens het instellen van de tijd verandert het indrukken en loslaten van de + of - knoppen de tijd met één minuut; het indrukken en vasthouden van + of - verandert de tijd snel in stappen van tien minuten. (Dit geldt ook bij het aanpassen van de AAN/UIT-tijden). Gebruik de DAY-knop om de dag in te stellen. Wanneer de tijd en dag correct zijn, drukt u één keer op de PROG-knop om de klok te starten en naar de SET ON TIME-modus te gaan.
  2. PROGRAMMA'S CONTROLEREN/AANPASSEN
    Vooraf ingestelde programma's kunnen worden gecontroleerd met behulp van de NEXT ON/OFF (VOLGENDE AAN/UIT)-knop om door de zes beschikbare instellingen te stappen, die indien nodig kunnen worden gewijzigd met de + of - knoppen. Het display toont nu SET (CH) OFF TIME, met OFF dat knippert.
  3. VOLGENDE DAG PROGRAMMEREN
    Druk op DAY (DAG) om naar de volgende dag te gaan (niet de 24-uurs modus), herhaal stap 2 voor elke dag (7-daagse modus) of ZAT-ZON (5 dagen/2 dagen modus), ALTERNATIEF volgt u de onderstaande instructies voor het KOPIËREN VAN PROGRAMMA'S.
  4. PROGRAMMA'S KOPIËREN
    Wanneer de instellingen van een dag naar wens zijn, kunnen ze allemaal naar de volgende dag worden gekopieerd met slechts twee knopdrukken. Druk op DAY (DAG) om de dag te wijzigen en druk vervolgens op COPY (KOPIËREN). Bij gebruik met een model dat is omgezet naar 5 dagen/2 dagen, kan het programma dat is ingesteld voor maandag tot en met vrijdag (MOTUWETHFR op het display) naar het weekend (SASU) worden gekopieerd.
  5. PROGRAMMA'S VOOR WARM WATER CONTROLEREN/AANPASSEN
    Druk op PROG (PROGRAMMA) om SET, HW, ON, TIME (INSTELLEN, WW, AAN, TIJD) weer te geven, gebruik de NEXT ON/OFF (VOLGENDE AAN/UIT)-knop om door de zes beschikbare instellingen te stappen, die indien nodig kunnen worden gewijzigd met de + of - knoppen.
  6. RUN-MODUS: Nadat u de programmering voor elke dag hebt voltooid, drukt u op PROG (PROGRAMMA) om naar de run-modus te gaan.

RUN-MODUS

WERKING: In de RUN-modus schakelt het apparaat automatisch de centrale verwarming en het warme water in en uit op de ingestelde tijden. Er zijn echter handige overbruggingen beschikbaar waarmee de gebruiker tijdelijke wijzigingen kan aanbrengen in de AAN/UIT-tijden zonder het apparaat opnieuw te hoeven programmeren. De mogelijkheden die de overbruggingen bieden, worden beschreven op de achterkant.

PROGRAMMA'S BEKIJKEN VANUIT DE RUN-MODUS: Druk tweemaal op PROG (PROGRAMMA), volg stap 2, 3, 5 & 6).

DE WERKINGSMODE SELECTEREN

Achter de klep bevinden zich twee SELECT (SELECTEREN)-knoppen, één voor centrale verwarming () en één voor warm water ().

De beschikbare werkingsmodi zijn:

ON (AAN) - De output is constant aan.

OFF (UIT) - De output is constant uit, tenzij +1HR (1 uur) wordt ingedrukt.

AUTO - De output schakelt in en uit volgens het ingestelde programma.

ALLDAY (HELE DAG) - De output schakelt in bij instelling 1 en blijft aan tot instelling 6.

HANDMATIGE OVERBRUGGINGEN

In de modi OFF (UIT), AUTO of ALLDAY (HELE DAG) kan de plus één uur (+1HR)-knop worden gebruikt om slechts één uur van uit naar aan te schakelen, of om een bestaande aan-periode met één uur te verlengen. Het extra uur wordt geannuleerd door de knop opnieuw in te drukken, op de MAN-knop te drukken of wanneer een aan-gebeurtenis wordt bereikt.

In de modi AUTO of ALLDAY (HELE DAG) schakelt de handmatige (MAN)-knop een output die aan is uit, en omgekeerd. Deze overbrugging duurt slechts tot de volgende geprogrammeerde schakelgebeurtenis wordt bereikt, waarna het automatische programma de controle hervat, of totdat de knop opnieuw wordt ingedrukt.

Wanneer de bovenstaande overbruggingen zijn geselecteerd, verschijnt er een balk in het display bij de betreffende legenda.
