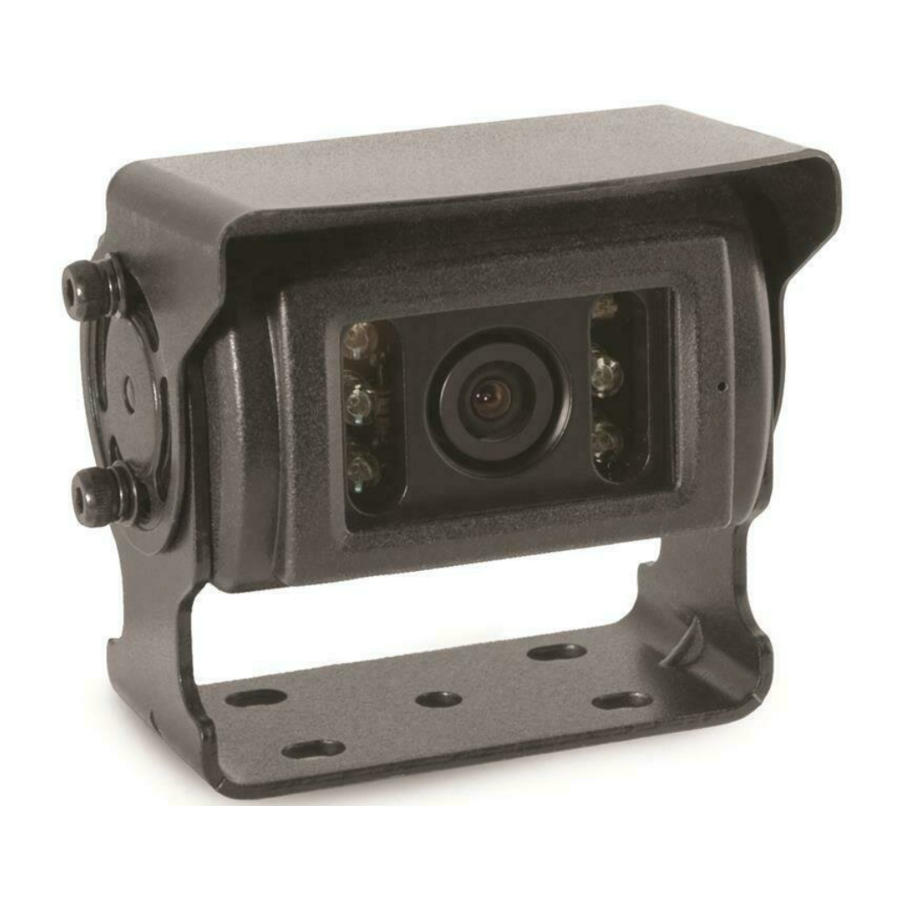

Brigade BE-800C - Handleiding voor voertuig CCTV-camera

INLEIDING

Deze BACKEYE observatiecamera is ontworpen om jarenlang probleemloos te functioneren. Lees deze handleiding aandachtig door. Deze handleiding bevat instructies voor een eenvoudige installatie van de camera. BACKEYE observatiesystemen zijn op geen enkele manier bedoeld als vervanging voor zorgvuldig, voorzichtig en defensief rijden of voor het consequent naleven van alle toepasselijke verkeerswetten en verkeersveiligheidsvoorschriften.

OVERZICHT

1. Video Output
2. N/C
3. Audio Output
4. Power DC 12V
5. Ground

FUNCTIES

BE-800C CAMERA

• 290.000 pixel beeldsensor
• 0,1 Lux gevoeligheid
• Automatische elektronische iris zorgt voor een helderder, consistenter beeld bij weinig en fel licht
• Groothoeklens biedt een breed kijkgebied (40°- 78° lens beschikbaar).
• Duurzame, waterdichte constructie (tot IP68)
• Ingebouwde microfoon voor audio-opname
• Zonnescherm vermindert zonlicht op de lens
• Waterdichte kabelverbinding (IP68)

INHOUD

1-Camera

1-Camerabeugel

4-Bevestigingsschroeven met ringen (M4 x 15)

1-Zonnescherm

VOOR INSTALLATIE

1. Deze camera werkt op 12 volt, geleverd door de monitor.
2. Installeer de camera volgens de instructies in deze handleiding.
3. Demonteer de camera niet. Dit maakt de garantie ongeldig. Het demonteren van de camera brengt de waterdichte afdichting in gevaar.

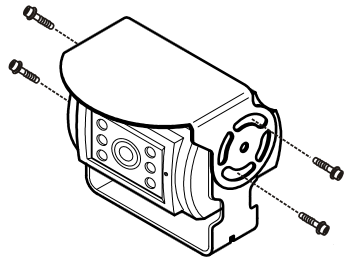

INSTALLATIE INSTRUCTIES

BEVESTIG DE MEEGELEVERDE MONTAGEBEUGEL AAN HET VOERTUIG. PAS DE HOEK VAN DE CAMERA AAN EN DRAAI DE SCHROEF STEVIG VAST.

1. Bevestig de camerabeugel aan het bovenste gedeelte van het voertuig. Het bevestigingspunt moet stevig genoeg zijn om de camera en beugel te ondersteunen.
2. Bevestig de camera aan de beugel met behulp van de meegeleverde bouten. Pas de hoek aan. (Gebruik de achterbumper en de achterkant van het voertuig als referentiepunt.)
3. Selecteer een spiegel- of normaal camerabeeld via een magnetische schakelaar zoals aangegeven in Fig. 1



KABEL (APART VERKRIJGBAAR)

1. De camera-naar-kabel verbinding is waterdicht. De kabel-naar-monitor verbinding is niet waterdicht. Zorg ervoor dat de kabel correct is georiënteerd. Het cilindrische uiteinde wordt aan de camera bevestigd.
2. Laat de kabel niet over scherpe randen of hoeken lopen. Knip de kabel niet. Leid indien nodig in een kabelgoot. Houd de kabel uit de buurt van hete en roterende onderdelen.
3. Houd overtollige kabels uit de buurt van hete of roterende onderdelen.
4. Zet de kabel over de hele lengte vast met regelmatig geplaatste kabelbinders.

CAMERA BEDRADING

1. Sluit aan op de monitorkabel via een waterdichte 4-pins connector.
2. Boor een gat met een diameter van 22 mm in de carrosserie in de buurt van de camera en de beugel. Sluit de cameraconnector aan op de verlengkabel in het voertuig. Duw de extra kabel in het voertuig (pas op dat u de kabel niet knikt) en plaats de rubberen doorvoer in het gat. Breng afdichtmiddel aan rond de rubberen doorvoer om de weerstand tegen waterindringing te vergroten.
3. ALLEEN PETROLEUMTANKWAGENS: Alle elektrische apparatuur die op petroleumvoertuigen is gemonteerd, moet via de hoofdschakelaar van de batterij worden gemonteerd en moet van de batterij worden geïsoleerd terwijl de voertuigen worden geladen en gelost.

CAMERA FUNCTIE EN BEDIENING

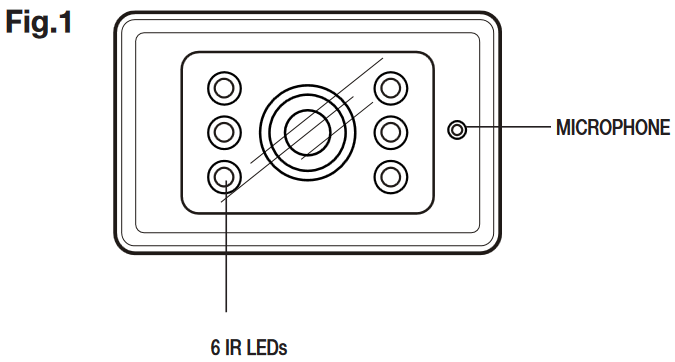

1. Waterdichte microfoon voor audio-opname.

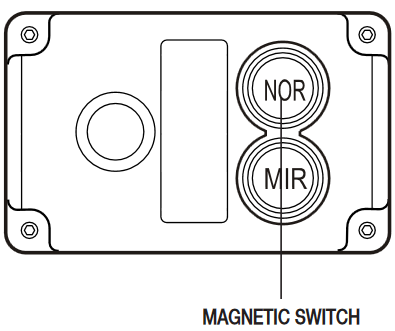

2. Spiegel/Normaal schakelaar (waterdicht) om het camerabeeld te wijzigen van een spiegelbeeld achteraan het voertuig gemonteerd.

1. OPEN DE CAMERA BEHUIZING NIET. Dit verbreekt de waterdichte afdichting van de camera. Als er sporen van geknoei worden ontdekt, wordt de garantie als ongeldig beschouwd.
2. Het wordt niet aanbevolen om de camera in de buurt van het onderste gedeelte van het voertuig (bijv. bumper) te monteren. Dit vermindert het zicht van de camera en vergroot de kans op fysieke schade aan de camera.
3. Gebruik alleen de meegeleverde zeskantschroeven en ringen om de camera te monteren.

ONDERHOUD

Verwijder stof en vuil met een vochtige zachte doek. Zwaarder vuil moet worden verwijderd met een vochtige zachte doek en een mild reinigingsmiddel. Gebruik geen sterke reinigingsmiddelen die benzine, verdunner, benzeen of alcohol bevatten. Deze stoffen kunnen het buitenoppervlak van de camera beschadigen. Stoom de camera niet direct schoon.

1. Controleer voor het boren of er geen kabels of bedrading aan de andere kant zitten. Zorg ervoor dat u alleen een gat met een diameter van 22 mm boort.
2. Voer zoveel mogelijk kabel in het voertuig en klem deze stevig vast. Dit verkleint de kans dat het wordt vastgehaakt of vast komt te zitten.
3. Houd alle kabels uit de buurt van HETE, ROTERENDE en ELEKTRISCH RUIZIGE componenten.
4. Draai de camerakabel niet en knip de camerakabel of kabel niet door

SPECIFICATIES

BE-800C Camera

DISCLAIMER

Het gebruik van de BE-850 BACKEYE observatiecamera garandeert of belooft niet dat de gebruiker geen ongeluk zal krijgen of anderszins niet in botsing zal komen met een object. BACKEYE observatiesystemen zijn op geen enkele manier bedoeld als vervanging voor zorgvuldig en voorzichtig rijden of voor het consequent naleven van alle toepasselijke verkeerswetten en verkeersveiligheidsvoorschriften.

Brigade Electronics plc Brigade House The Mills Station Road
South Darenth Kent DA4 9BD UK
Sales Support Tel: +44 (0)870 774 1500
Fax: +44 (0)870 774 1502
e-mail: support@brigade-electronics.com
www.brigade-electronics.com
