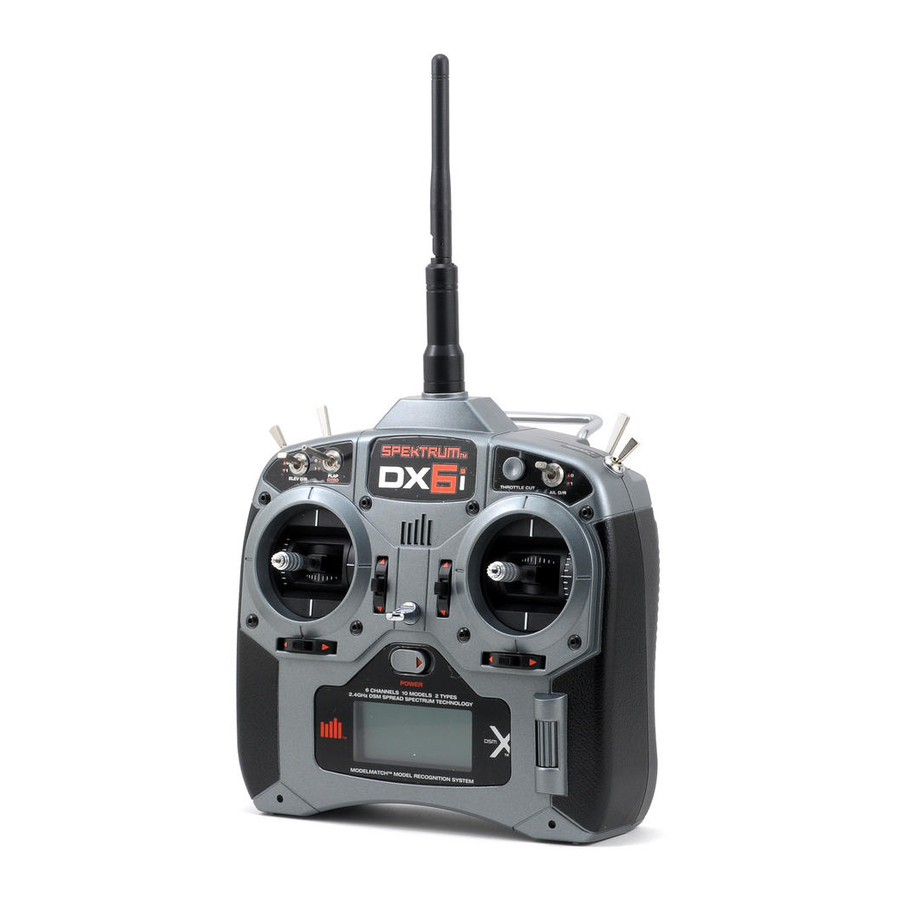

Spectrum DX6i - Snelstartgids voor afstandsbediening

Installeer de hoofdontvanger

Installeer in gas- en gloeivliegtuigen de hoofdontvanger met behulp van beschermend schuim en bevestig deze met rubberen banden of klittenband. Gebruik in elektrische vliegtuigen of helikopters dubbelzijdige schuimtape om de hoofdontvanger te bevestigen.

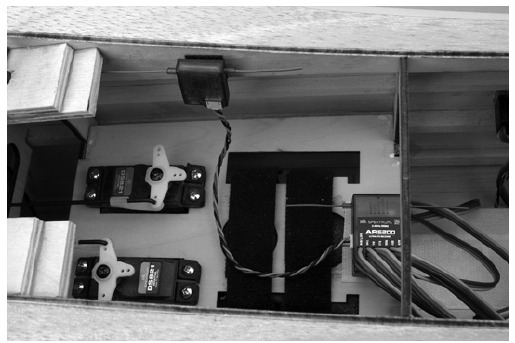

Voorbeeld van AR6200 geïnstalleerd in een vliegtuig

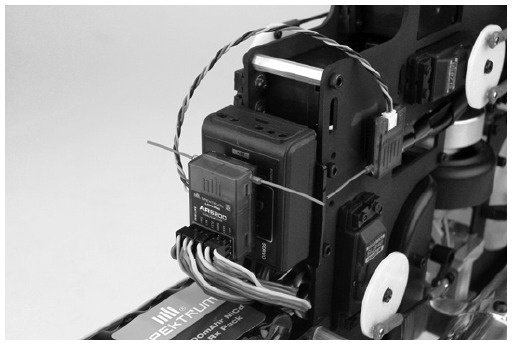

Voorbeeld van AR6200 geïnstalleerd in een heli

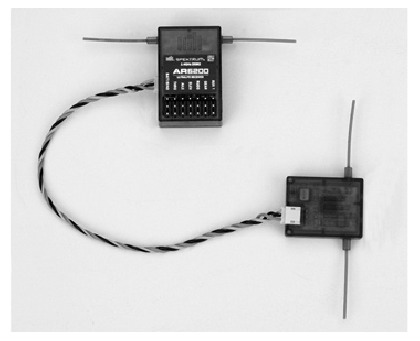

Installeer de externe ontvanger

Monteer de externe ontvanger met servotape en houd de externe antennes minimaal 2" verwijderd van de primaire antenne. Idealiter staan de externe antennes loodrecht op de antennes van de hoofdontvanger. Sluit de hoofd- en externe ontvanger aan met behulp van de meegeleverde 6" externe ontvangerkabel.

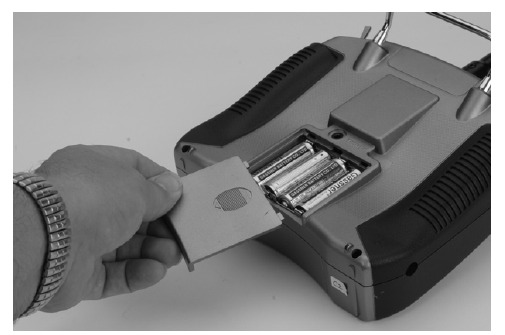

Installeer AA Heavy-Duty of Alkaline batterijen

Opmerking: let op de polariteit bij het plaatsen van de batterijen.

Laad zenderbatterijen op (alleen oplaadbaar)

Als u oplaadbare batterijen gebruikt, is het noodzakelijk dat u de zender volledig oplaadt. Een oplaadpoort bevindt zich aan de linkerkant van de zender. Als oplaadbare batterijen worden gebruikt, kunnen deze gemakkelijk worden opgeladen zonder ze uit de zender te verwijderen met behulp van de oplaadpoort. Laat de oplader en batterijen met behulp van de meegeleverde wandoplader een nacht (10-12 uur) aangesloten.

Bind de ontvanger

1. Steek de bindplug in de BATT/BIND-poort van de ontvanger. In systemen die gebruikmaken van een apart batterijpakket en een 3-draads schakelaar, steekt u de bindplug in de oplaadpoort.
2. Schakel de ontvanger in. De LED op de ontvanger zal knipperen.
3. Verplaats de sticks en schakelaars op de zender naar de gewenste failsafe posities (lage gasstand en neutrale bedieningsposities).
4. Trek en houd de Trainer Switch (Trainerschakelaar) op de zender ingedrukt terwijl u de zender inschakelt. Laat de trainerschakelaar los zodra de LED's aan de voorkant van de zender knipperen.
5. De LED op de ontvanger wordt continu oranje en het systeem maakt na enkele seconden verbinding.
6. Verwijder de bindplug uit de oplaadpoort of bindpoort.

Typisch elektrisch - Rx gebruikt de ESC voor stroom.

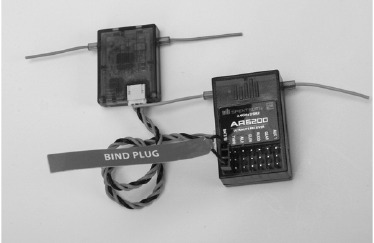

1. Plaats de bindplug

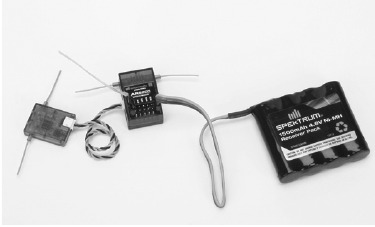

2. Schakel het systeem in


Typisch Glow/Gas - gebruikt een ontvangerpakket en een 3-draads schakelaar.

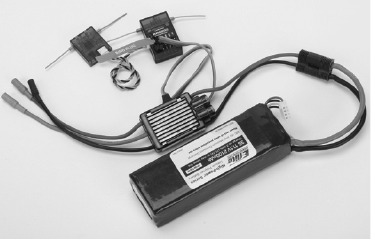

Ontvangerpakket en 3-draads schakelaar

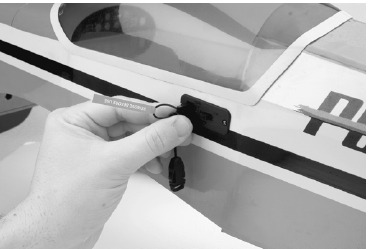

A, B. Plaats de bindplug in de oplaadpoort, schakel de stroom in

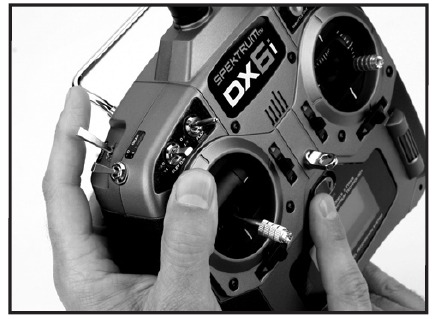

C, D. Trek aan de trainerschakelaar, schakel de stroom in

Test de batterijspanning van het systeem

Gebrek aan stroom naar de ontvanger en servo's is een belangrijke oorzaak van storingen. Als u een ontvangerpakket gebruikt, zorg er dan voor dat deze goed is opgeladen en controleer de spanning onder belasting (HAN172). Vlieg niet als de spanning lager is dan 4,8 V voor een 4-cellenpakket. In systemen die gebruikmaken van een BEC, zorg ervoor dat u niet meer servo's aanstuurt dan het door de fabrikant aanbevolen aantal servo's voor uw BEC/snelheidsregelaar.

Als de spanning op enig moment onder de werkingsdrempel van de ontvanger (3,5 volt) komt, kan er een onderbreking in de verbinding optreden, gevolgd door een knipperend lampje op de ontvanger.

Opmerking: als de ontvangerstroom wordt in- en uitgeschakeld zonder de zender in- en uit te schakelen, zal er ook een knipperend lampje verschijnen. In dit geval duidt dit niet op een probleem. Schakel de Tx-stroom en vervolgens de Rx-stroom in en uit om het lampje te resetten.

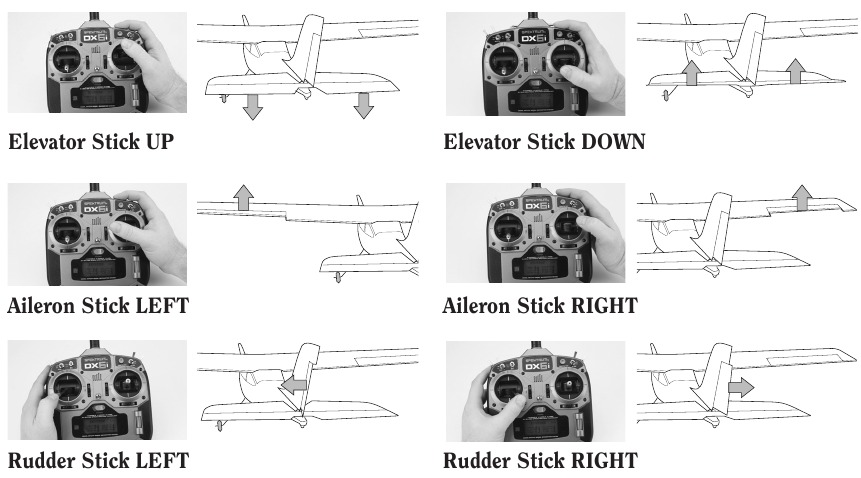

Controle van de stuurvlakken

Schakel de zender en vervolgens de ontvanger in en controleer of de richting van elk kanaal correct is. Gebruik het servo-omkeermenu om de servorichtingen indien nodig te wijzigen. Zie de instructies in de DX6i-handleiding voor details over servo-omkering.

Bind het systeem opnieuw

Nadat u uw model hebt ingesteld, is het belangrijk om het systeem opnieuw te binden, zodat de werkelijke lage gasstand wordt opgeslagen. Als het signaal verloren gaat, zal de gasservo naar een veilige lage gasstand gaan.

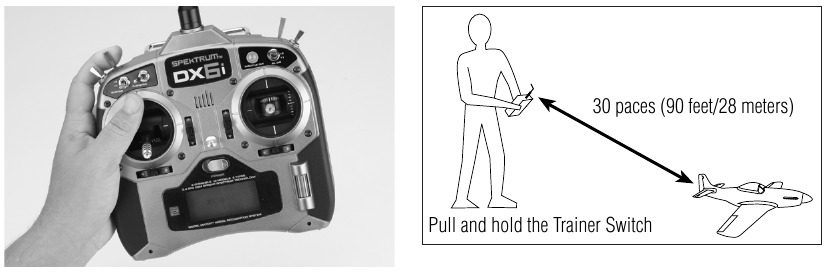

Bereikcontrole

Hoe een bereikcontrole uit te voeren

1. Terwijl het model op de grond staat, staat u 30 stappen (ongeveer 90 voet/28 meter) van het model af.
2. Kijk naar het model met de zender in uw normale vliegpositie. Plaats de zender in het Range Test (Bereiktest) scherm en trek en houd de trainerschakelaar aan de bovenkant van de zender ingedrukt. Dit zorgt voor een verminderd vermogen van de zender.
3. U zou de totale controle over het model moeten hebben met de trainerschakelaar ingedrukt op 30 stappen (90 voet/28 meter).
4. Als er controleproblemen zijn, bel dan het Horizon Support Team op 1-877-504-0233 of ga naar horizonhobby.comhttp://horizonhobby.com om een lokale Spektrum-distributeur in uw land te vinden.
