Ambient NanoLockit - Snelstartgids voor timer

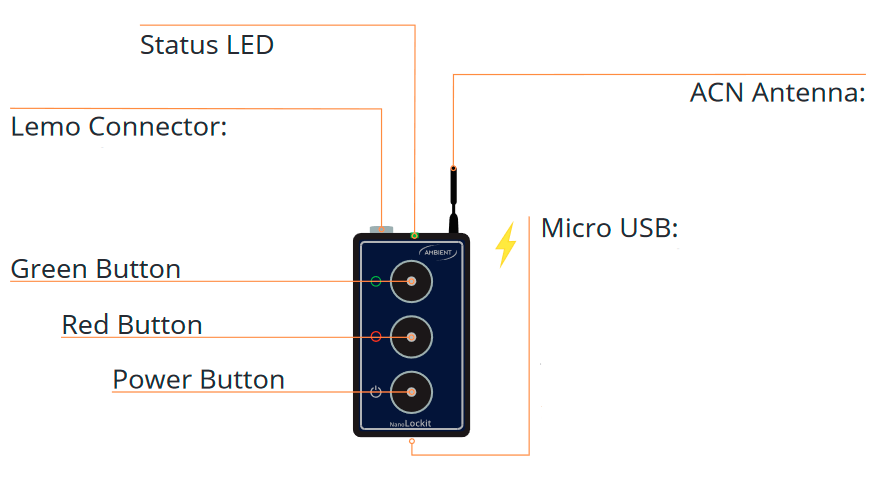

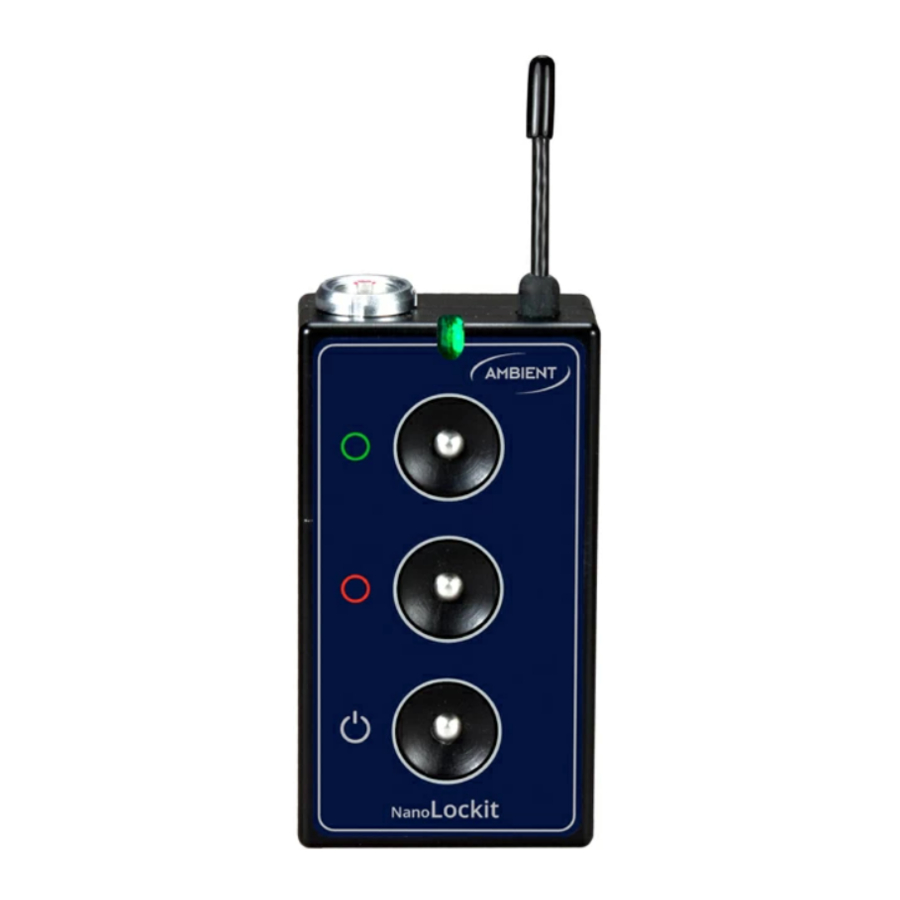

Overzicht

Lemo-connector:
TC-interface (en metadata)
ACN-antenne:
voor draadloze synchronisatie met andere Lockits
Micro-USB:
opladen en externe stroomvoorziening

LED-statusoverzicht

Status LED Codes		1 sec	2 sec
ext. stroom, inactief, opladen
ext. stroom, inactief, volledig opgeladen
int. stroom, lage batterijspanning
Generator Mode:
inactief, geen TC-uitgang, RTC verloren
inactief, geen TC-uitgang, RTC OK
generator ingesteld, TC-uitgang
generator ingesteld, TC-uitgang, lage batterijspanning*
generator ingesteld, TC-niveau verlaagd
TRX Mode:
inactief, geen TC op ingang of ACN
TX (LTC/MTC via kabel)
RX (LTC/MTC via ACN)

*ca. 30 min over

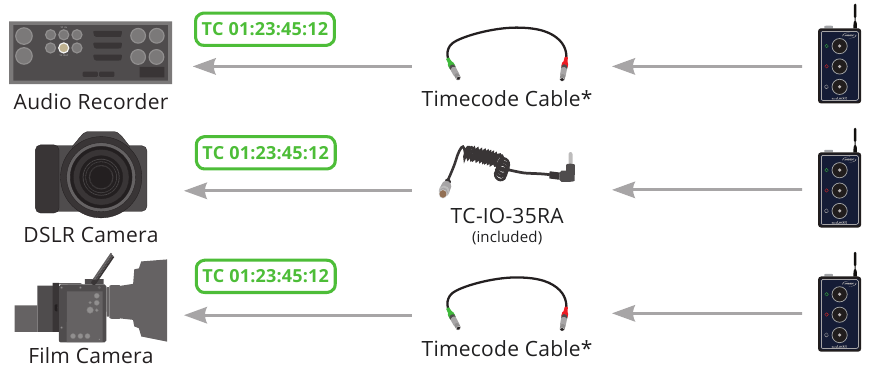

Voorbeeldconfiguratie

Het doel: timecode (TC) en frame rate (FPS) synchroniseren.

*OPMERKING: de specifieke benodigde kabel is afhankelijk van het aangesloten apparaat. De meest voorkomende kabels zijn: TC-IO-35RA, TC-IO, LTC-Out, LTC-Out/Epic. Raadpleeg onze website.

Alle NanoLockits inschakelen

Houd de Power Button op alle NanoLockits 3 seconden ingedrukt totdat de LED groen oplicht . Laat vervolgens los en de LED's beginnen te knipperen.

OPMERKING: Om de eenheid terug te zetten naar de fabrieksinstellingen, houdt u eerst de Power Button 10 seconden ingedrukt totdat de LED rood oplicht .

De NanoLockit start met gedempt geluid bij de laatst geselecteerde frame rate (standaard 25 fps).
Om de LEMO-uitgang te activeren en andere Lockits te jammen met de interne Real Time Clock (RTC), gaat u verder met stap Instellen en jammen vanaf interne RTC.
Om de RTC en frame rate aan te passen, gaat u verder met stap De interne klok van de NanoLockit instellen. Om te jammen vanaf een extern apparaat, gaat u verder met stap De interne klok van de NanoLockit instellen.

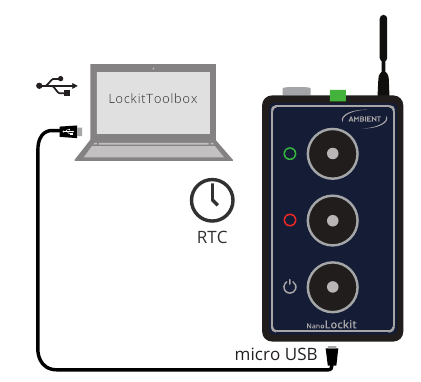

De interne klok van de NanoLockit instellen

Om de RTC en de frame rate in te stellen, gebruikt u de Lockit-Toolbox-software (pc en Mac, beschikbaar op nanolockit.com).

OPMERKING: Bij de start wordt een geldige RTC aangegeven door LED's die rood/groen knipperen , een verloren RTC door rood te knipperen .

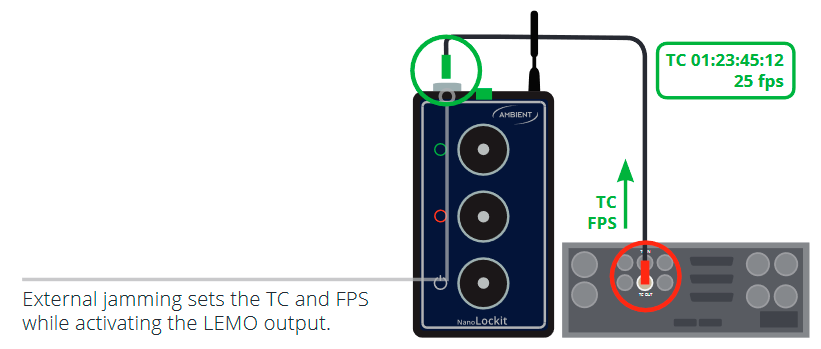

Om uw NanoLockit te jammen vanaf een extern apparaat, sluit u deze aan met de juiste timecode-kabel. Als dit lukt, knippert de LED groen . Sluit af door de kabel los te koppelen.

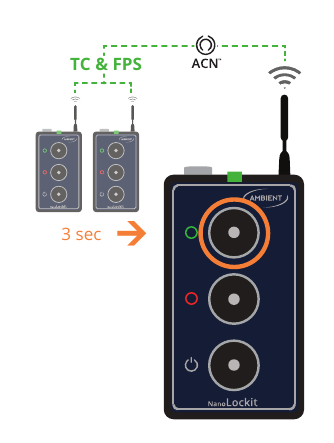

Instellen en jammen vanaf interne RTC

Houd de Green Button 3 seconden ingedrukt totdat de LED dubbel groen knippert: .
Hiermee worden de TC en FPS ingesteld, worden alle andere NanoLockits draadloos gesynchroniseerd en worden alle LEMO-uitgangen geactiveerd. Als dit lukt, knipperen alle eenheden synchroon groen .

Uw apparaten synchroniseren

Optie A

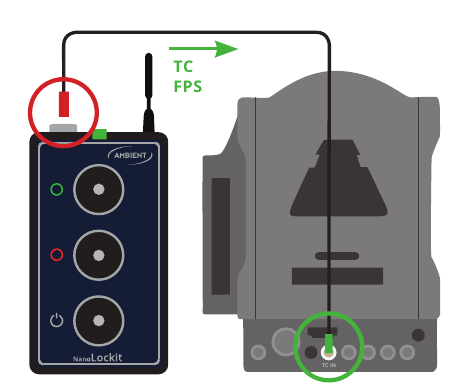

Apparaat met timecode-interface: sluit de NanoLockit aan op de TC-ingang.

OPMERKING: Pas de menu-instellingen van het apparaat aan om externe timecode te accepteren. Raadpleeg de handleiding van de fabrikant.

Optie B

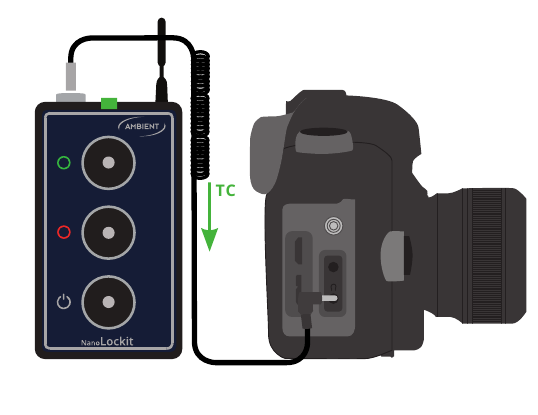

DSLR & camera's zonder timecode-interface: sluit de NanoLockit aan op de audio-ingang en stel het audioniveau in. Het TC-signaal wordt naar de audiotrack geschreven.
Lees meer over de NanoLockit en bekijk nuttige tutorials op nanolockit.com en ambient.de/en/university.

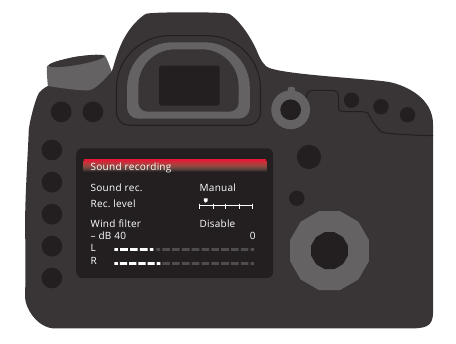

Het TC-audioniveau instellen

Trackniveaus moeten correct worden ingesteld:

1. Stel het audio-ingangsniveau van de camera handmatig in op 50% van het bereik.
2. Pas het NanoLockit TC-uitgangsniveau aan zodat de meter tussen –30 dB en –20 dB valt.

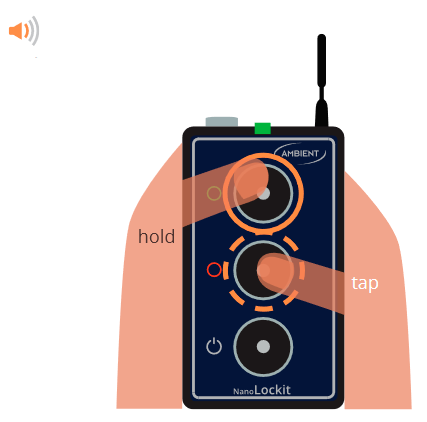

Houd de Green Button ingedrukt en druk herhaaldelijk op de Red Button om het niveau te verlagen.

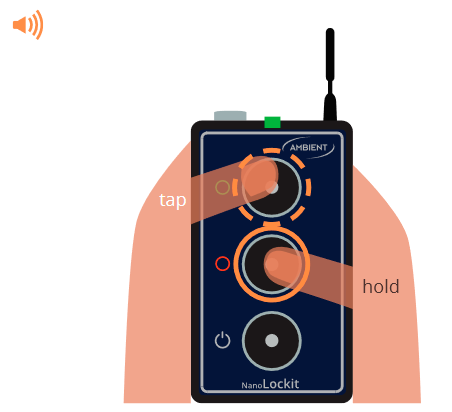

Houd de Red Button ingedrukt en druk herhaaldelijk op de Green Button om het niveau te verhogen.

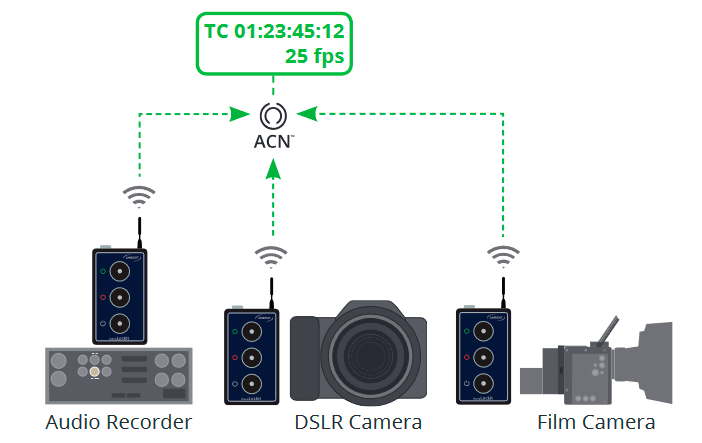

Definitieve installatie

Gefeliciteerd! Al uw apparaten zijn nu perfect gesynchroniseerd met timecode.

Om een NanoLockit uit te schakelen, houdt u de Power Button 5 seconden ingedrukt.

Uitschakelen

Om een NanoLockit uit te schakelen, houdt u de Power Button 5 seconden ingedrukt.
OPMERKING: Schakel uw NanoLockit handmatig uit na het opladen/voeden met externe stroom om te voorkomen dat de batterij leegraakt wanneer deze niet in gebruik is.

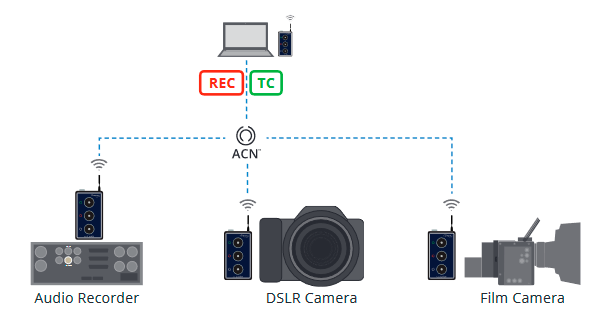

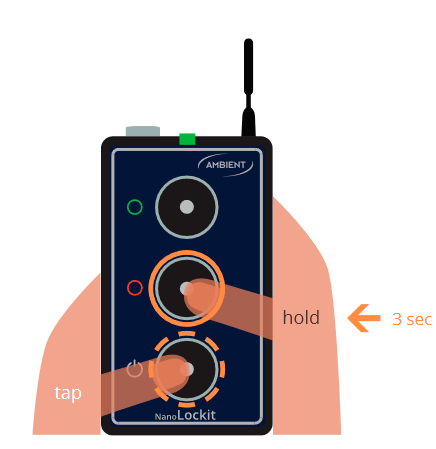

SPECIALE TRX-modus

Voor het verzenden van een vooraf opgenomen timecode naar slates of het op afstand starten/stoppen van recorders via externe record run timecode.

Om uw NanoLockits in deze speciale modus te gebruiken, start u ze door de Red Button ingedrukt te houden terwijl u "bevestigt" met een enkele tik op de Power Button.
De eenheden schakelen over naar ACN-kanaal 11 en knipperen in de TRX-inactieve modus .

Timecode van een externe bron kan nu van het ene apparaat naar andere apparaten worden verzonden. Deze externe bron moet permanent zijn aangesloten op deze NanoLockit via TC-ingang of MIDI-USB.

De NanoLockits starten en stoppen nu automatisch hun generatoren samen met de bron.

OPMERKING: Bron-timecode en Lockits zijn niet gesynchroniseerd, dit kan leiden tot afwijkingen tussen bron en ontvangers bij lange takes. Niet gebruiken voor standaardsynchronisatiesituaties.
