FrSky R9M - Handleiding bedieningseenheid

Introductie

Dank u voor de aankoop van de FrSky R9M telemetriemodule. Als het eerste Frsky langeafstandsysteem dat werkt op 868 MHz, biedt het twee modi om zich aan te passen aan verschillende vluchtsituaties. Om optimaal van dit systeem te kunnen profiteren, dient u de gebruiksaanwijzing zorgvuldig te lezen en het apparaat in te stellen zoals hieronder beschreven.

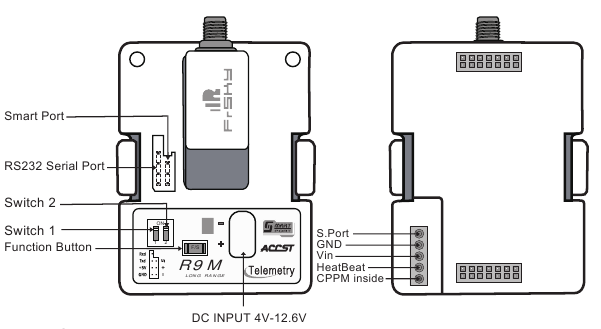

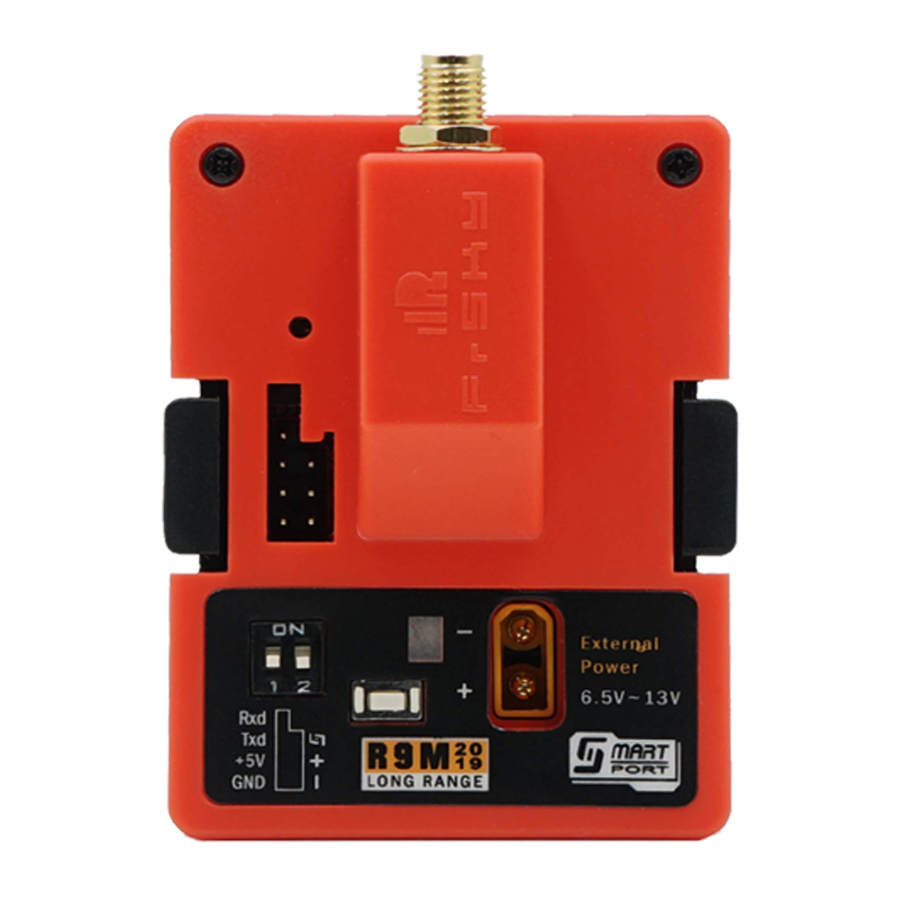

Overzicht

\

* Als de module is aangesloten op zowel een externe voeding als een zender, wordt deze automatisch gevoed door degene met de hogere spanning.

Specificaties

• Bedrijfsspanningsbereik: DC 4V~12.6V
• Telemetry-interface: Smart Port
• Upgrade-interface: Smart Port
• Modulaties: PXX of CPPM (automatisch gedetecteerd)
• RF-werkingsfrequentie: 868MHz

over het uitgangsvermogen en de bedrijfsstroom:

Smart Port (S. Port) is een full-duplex digitale transmissie-interface met signaaldraad, ontwikkeld door FrSky Electronic Co., Ltd. Alle producten die zijn ingeschakeld met Smart Port (inclusief XJT-module, RX8R-ontvanger, nieuwe hub-less sensoren, nieuw Smart Dashboard, enz.), seriële poort gebruikersgegevens en andere gebruikersinvoer-/uitvoerapparaten kunnen zonder beperkingen voor aantallen of reeksen worden aangesloten met een hoge transmissiesnelheid.

Functies

• Lange afstand, lage latentie en hoge precisie RC-systeem
• Telemetrie (25mW) / Geen Telemetrie (500mW) modus
• Smart Port ingeschakeld en ondersteunt telemetrie-datatransmissie

Bindingsprocedure

Binding is het proces van het uniek koppelen van een ontvanger aan een RF-module van een zender. Een externe RF-module van een zender kan aan meerdere ontvangers worden gebonden (niet gelijktijdig te gebruiken). Een ontvanger kan slechts aan één RF-module worden gebonden.

1. In R9M-modus
   1. Zet de RF-module van de zender in de bindingsmodus
      1. Voor Taranis X9D/X9D Plus/X9E en Taranis Q X7/X7S, schakelt u de zender in, gaat u naar het MENU – MODEL SETUP – PAGE 2, kiest u External RF/Mode R9M/LBT (EU) en selecteert u BIND (OpenTX2.2.1 en de verbeterde versies worden sterk aanbevolen).
      2. Voor Horus X12S/X10/X10S, schakelt u de zender in, gaat u naar het RF SYSTEM, kiest u External RF (ON) en selecteert u BIND onder STATE.
   2. Sluit de batterij aan op de ontvanger terwijl u de Bind-knop op de ontvanger ingedrukt houdt. De RODE LED op de ontvanger knippert, wat aangeeft dat het bindingsproces is voltooid.
   3. Start de ontvanger opnieuw op en schakel de RF-module terug naar de normale modus. Het knipperen van de GROENE LED op de ontvanger geeft aan dat de ontvanger commando's van de zender ontvangt.
2. In PPM-modus
   1. Selecteer de modus No Telemetry (Geen telemetrie) of Telemetry (Telemetrie) en schakel vervolgens R9M in terwijl u de F/S-knop ingedrukt houdt, de groene LED brandt en de rode LED knippert.
   2. Sluit de batterij aan op de ontvanger terwijl u de Bind-knop ingedrukt houdt. De rode LED erop knippert, wat aangeeft dat het bindingsproces is voltooid.
   3. Start de R9M en de ontvanger opnieuw op. Het knipperen van de GROENE LED op de ontvanger geeft aan dat deze commando's van de zender ontvangt.

Opmerking: nadat de bindingsprocedure is voltooid, dient u de stroom opnieuw in te schakelen en te controleren of de ontvanger daadwerkelijk met de zender communiceert.

Hoe te schakelen tussen Telemetry (25mW) (Telemetrie (25mW)) /No Telemetry (500mW) (Geen telemetrie (500mW)) modus

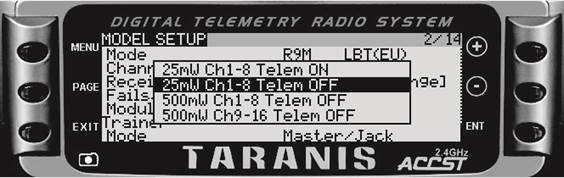

• Voor Taranis X9D/X9D Plus en Taranis Q X7/X7S zet u de radio aan, gaat u naar het MENU-MODEL SETUP-PAGE2, schakelt u Internal RF (Interne RF) uit, kiest u External RF (Externe RF) MODE R9M/LBT (EU) en selecteert u de BIND om de modus in te stellen.

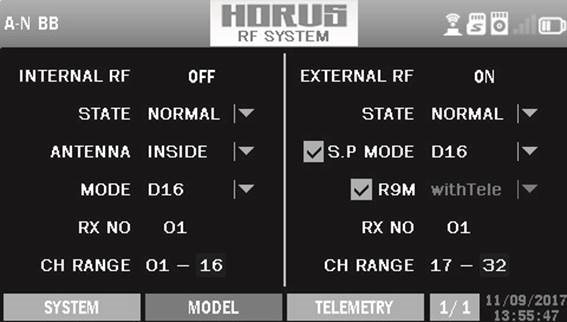

• Voor Horus X12S/X10/ X10S zet u de zender aan. Ga naar het RF SYSTEM, kies External RF (Externe RF) en R9M en selecteer vervolgens met Tele of no Tele.

• Voor PPM-modus: schakel de modus in via switch1&2 voor de binding, druk op de F/S-knop, het aantal keren dat de RODE & GROENE LED knippert geeft het bijbehorende vermogen aan.

Opmerking:

1. De 2 modi voldoen beide aan de CE-norm.
2. De ontvanger moet opnieuw worden gebonden na het schakelen tussen de modi Telemetry (25mW) (Telemetrie (25mW)) en No Telemetry (500mW) (Geen telemetrie (500mW)).

Hoe de S.Port van R9M in/uit te schakelen

• Voor Taranis X9D/X9D Plus en Taranis Q X7/X7S, als u de S.Port van R9M wilt inschakelen, schakelt u de Internal RF (Interne RF) uit.
• Voor Horus X12S/X10/X10S zet u de zender aan. Ga naar het RF SYSTEM, kies de External RF (Externe RF) en selecteer de R9M en selecteer de S.Port of niet.

Opmerking: als S.Port is uitgeschakeld, wordt de communicatie met betrekking tot S. Port tussen R9M en de zender afgesneden.

Bereikcontrole

Een pre-flight bereikcontrole moet worden uitgevoerd voor elke vliegsessie. Reflecties van nabijgelegen metalen hekken, betonnen gebouwen of bomen kunnen signaalverlies veroorzaken, zowel tijdens de bereikcontrole als tijdens de vlucht. In de Range Check Mode (Bereikcontrolemodus) zou het RF-vermogen afnemen en de bereikafstand zou afnemen tot 1/30 - 1/10 van die van het normale model.

1. Plaats het model minimaal 60 cm (twee voet) boven niet-metaal verontreinigde grond (bijv. op een houten bank). De antenne van de ontvanger moet in verticale positie staan.
2. Voor Taranis X9D/X9D Plus/X9E en Taranis Q X7/X7S zet u de zender en de ontvanger aan, gaat u naar: MODEL SETUP/External RF/ Mode R9M/Range (MODELINSTELLINGEN/Externe RF/ Modus R9M/Bereik).
3. Voor Horus X12S/X10/X10S zet u de zender en de ontvanger aan, gaat u naar: MDL/RF SYSTEM/External RF (ON)/STATE (RANGE) (MDL/RF-SYSTEEM/Externe RF (AAN)/STATUS (BEREIK)).
4. Voor PPM-modus: schakel Switch1 in en schakel de R9M opnieuw in.

Hoe de Failsafe-modus in te stellen (op de zender)

Er zijn 3 failsafe-modi: No Pulse (Geen puls), Hold (Vasthouden), Custom (Aangepast)

• No Pulse (Geen puls): bij signaalverlies produceert de ontvanger geen pulsen op een van de kanalen. Om dit type te gebruiken, selecteert u het in het menu en wacht u 9 seconden voordat de failsafe van kracht wordt.
• Hold (Vasthouden): het model behoudt de laatste positie nadat het signaal verloren is gegaan. Om dit type te gebruiken, selecteert u het in het menu en wacht u 9 seconden voordat de failsafe van kracht wordt.
• Custom (Aangepast): de aangepaste positie van elk individueel kanaal. Het model beweegt naar de vooraf ingestelde positie nadat het signaal verloren is gegaan. Verplaats de cursor naar "Set" (Instellen) en druk op ENTER, u ziet het onderstaande FAILSAFE SETTING-scherm. Verplaats de cursor naar het kanaal waarop u failsafe wilt instellen en druk op ENTER. Wanneer u de bijbehorende sticks of schakelaars verplaatst, ziet u de kanaalbalk bewegen. Verplaats de kanaalbalk naar de gewenste plaats voor failsafe en houd ENTER lang ingedrukt om de instelling te voltooien. Wacht 9 seconden voordat de failsafe van kracht wordt.

Opmerking: als failsafe niet is ingesteld, behoudt het model de laatste positie nadat het signaal is verloren, waardoor het kan wegvliegen of letsel kan veroorzaken.

Meer informatie vindt u in de introductiehandleiding voor de zender.

FrSky voegt voortdurend functies en verbeteringen toe aan onze producten. Om optimaal van uw product te profiteren, dient u de downloadsectie van de FrSky-website www.frsky-rc.com te raadplegen voor de nieuwste updatefirmware en handleidingen

FrSky Electronic Co., Ltd
www.frsky-rc.com
Neem contact met ons op: frsky@frsky-rc.com
Toevoegen: F-4, Building C, Zhongxiu Technology Park, No.3 Yuanxi Road, Wuxi, 214125, Jiangsu, China
Technische ondersteuning: sales4tech@gmail.com
