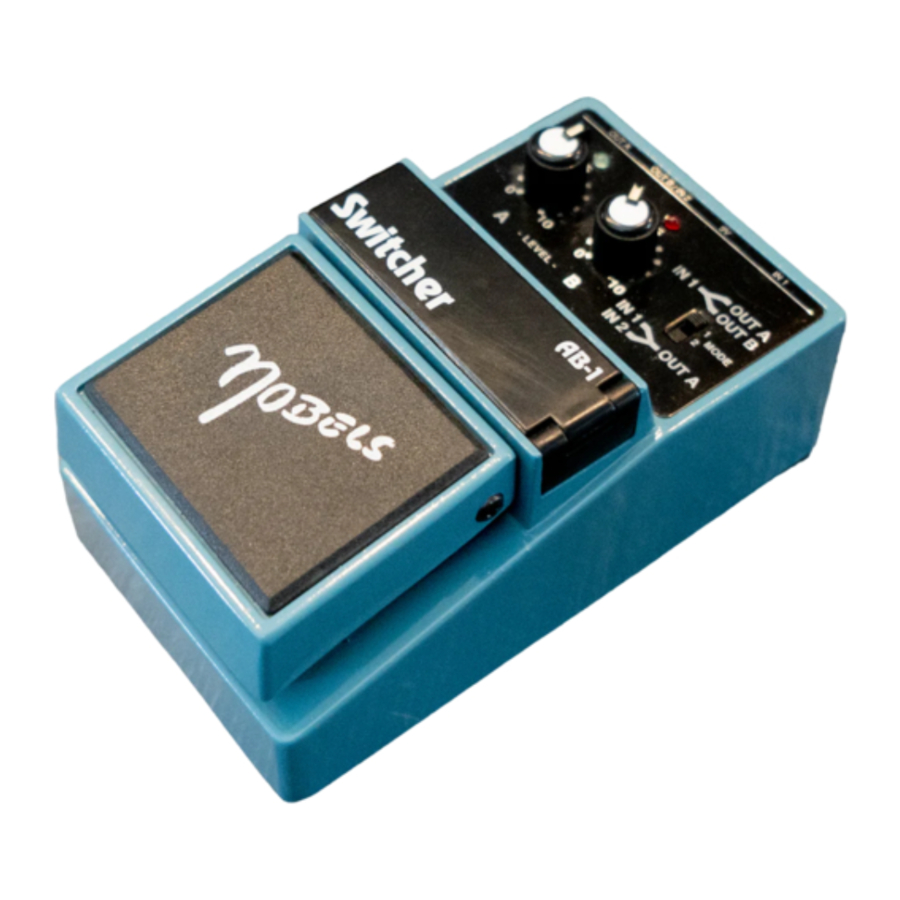

Specificaties
Stroomvoorziening 9V batterij / AC adapter
Verbruik max. 11mA
Jackpluggen IN 1, OUT B / IN 2, OUT A, REMOTE, DC
Bedieningselementen Level A, Level B (alleen MODE 1!)
Schakelaar MODE 1, 2
Afstandsbediening momentary switch
Display 1x groene, 1x rode LED indicator
Afmetingen 74mmx126mmx58mm
Gewicht 430g (zonder batterij)
Specificaties zijn onder voorbehoud en kunnen zonder kennisgeving worden gewijzigd!

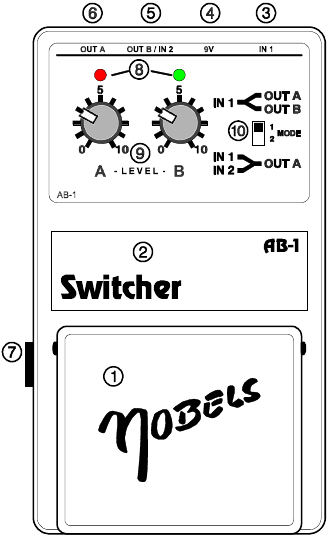

Bediening
- Plaats een 9V-batterij (2) of sluit een gereguleerde 9V-voedingsadapter aan op de DC-ingang (4).
- Het aansluiten van een kabel op de jackplug (3) schakelt het apparaat automatisch in.
- Door op het pedaal (1) te drukken, wordt het apparaat in- of uitgeschakeld.
- In plaats van dit apparaat vooraan op het podium te gebruiken, kunt u het bij uw apparatuur plaatsen en bedienen met een standaard momentary footswitch die is aangesloten op de remote jackplug (7).
- Voordat u de batterij (2) vervangt, moet u altijd de jackplug (3) loskoppelen om het apparaat uit te schakelen.
- We raden aan om een gereguleerde 9V-voedingsadapter te gebruiken om ons milieu schoon te houden.
- Specificaties van de voeding: zie opdruk op de onderkant van het apparaat.
- Thank you (Dank u).
- Vermijd het gebruik van dit apparaat in een omgeving met extreme vochtigheid, hitte of stof.
- Als het apparaat langere tijd niet wordt gebruikt, verwijder dan de batterij (2) om schade door batterijlekkage te voorkomen.
- Koppel ook de jackplug (3) los om te voorkomen dat de batterij leegraakt wanneer het apparaat niet in gebruik is.
Functie
- IN 1 jackplug: Door een plug in te steken, wordt het apparaat ingeschakeld.
- 9V DC jackplug: Sluit een gereguleerde 9V-voedingseenheid aan.
- OUT B / IN 2 jackplug: Ingang of uitgang; afhankelijk van de MODE-instelling. MODE 1: OUT B MODE 2: IN 2
- OUT A jackplug: Uitgang, geschakeld wanneer LED A brandt. Instelbaar met bedieningselement "A" (9).
- REMOTE jackplug: De AAN / UIT-functie kan op afstand worden bediend door een momentary switch, aangesloten op de REMOTE jackplug (5). Intelligent switching devices (zoals like the Nobels MF-2 or MS-4) kunnen het apparaat ook op afstand bedienen.
- LED's: De LED's geven de status van de verbinding weer.
- Controls A-LEVEL-B: Pas het uitgangsniveau van "A" en "B" aan. Attention: control (Let op:) "B" adjust the level for (past het niveau aan voor) OUT B and therefore can be used in (en kan daarom alleen worden gebruikt in) MODE 1 only!
- MODE Switch:
- IN 1 aangesloten op OUT A (groene LED aan) of op OUT B (rode LED aan).
- OUT A aangesloten op IN 1 (groene LED aan) of op IN 2 (rode LED aan).

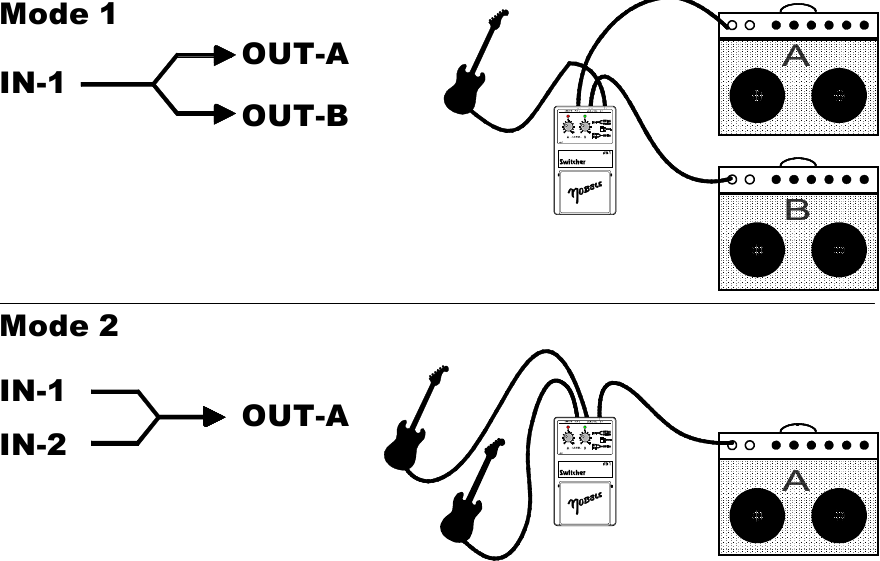

Voorbeeld:
Toepassingen
- U kunt deze switcher gebruiken om gitaar A of B naar een versterker te schakelen of om tussen twee versterkers te selecteren.
- U kunt ook de uitgangen van twee voorversterkers naar een externe eindversterker schakelen, enz.
