AudioCodes MP-202 - FXS Telefoonadapter Snelstartgids

Voor de installatie

Gefeliciteerd met de aankoop van uw AudioCodes MP-202 FXS Telefoonadapter. Voordat u het apparaat gaat gebruiken, dient u te controleren of de volgende items in de verzenddoos zijn inbegrepen:

• AudioCodes' MP-202 FXS Telefoonadapter
• Een 12V AC/DC-voedingsadapter (alleen de meegeleverde adapter gebruiken)

U hebt ook het volgende nodig (niet geleverd door AudioCodes):

• Een breedbandinternetverbinding (bijv. kabel- of DSL-modem)
• Analoge telefoons
• Een personal computer
• RJ-11-telefoonkabels
• Twee RJ-45 Ethernet-kabels

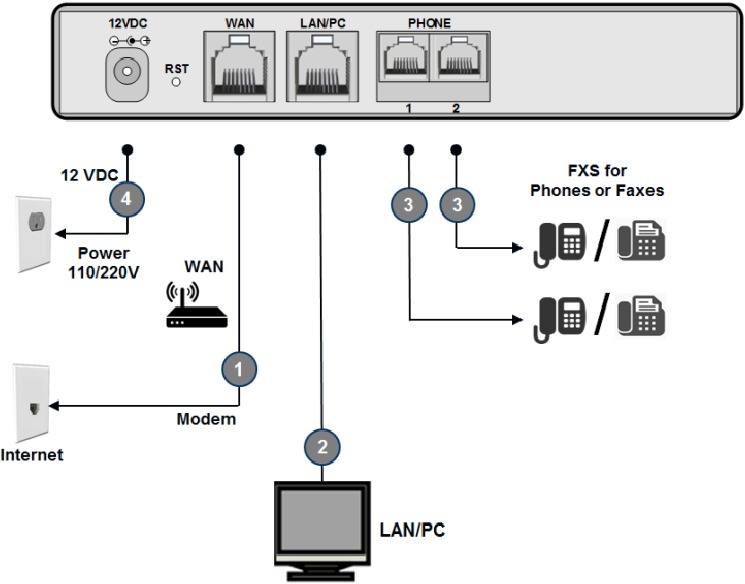

Bekabeling en installatie van het apparaat

Om de MP-202 aan te sluiten en te installeren:

1. Sluit de Ethernet-connector van de MP-202 met het label WAN aan op uw kabel- of DSL-modem met behulp van de Ethernet-kabel.

2. Sluit de Ethernet-connector van de MP-202 met het label LAN/PC aan op uw pc met behulp van de tweede Ethernet-kabel.
3. Sluit de telefoonpoorten van de MP-202 met het label PHONE aan op analoge telefoons met behulp van de RJ-11-telefoonkabels.
4. Sluit de MP-202 aan op een standaard 110/220 VAC-stopcontact met behulp van de AC/DC-voedingsadapter; de POWER LED brandt (groen) en wanneer de initialisatie is voltooid (~ 1 minuut), verandert de STATUS LED van rood naar groen.

Netwerkparameters configureren

Om netwerkparameters te configureren:

1. Controleer op uw pc of de status van de LAN-verbinding "Verbonden" is door te klikken op Start > Instellingen > Netwerkverbindingen en vervolgens te dubbelklikken op het pictogram LAN-verbinding.
2. Als de LAN-status "Niet verbonden" is, klikt u op Eigenschappen, selecteert u 'Internet Protocol (TCP/IP)' en klikt u vervolgens op Eigenschappen; zorg ervoor dat de optie 'Automatisch een IP-adres verkrijgen' is geselecteerd.
3. Open een webbrowser en voer het URL-adres http://MP20x.home (of http://MP202.home) in:

   Het 'Welkom'-scherm van de ingebouwde webserver van de MP-202 wordt weergegeven.
4. Definieer een nieuw wachtwoord (noteer en bewaar het voor toekomstig gebruik).
5. Selecteer op de pagina Snel instellen de internetverbindingsmethode. Raadpleeg uw ISP voor het vereiste verbindingstype (DHCP, PPPoE, PPTP of L2TP) en klik vervolgens op OK. De netwerkkaart geeft de elementen weer die zijn verbonden met de MP-202. Uw pc is nu verbonden met internet en u bent klaar om VoIP-parameters te configureren.

Als er geen internetverbinding is, verschijnt er een rode "X" onder het wereldbolpictogram op de startpagina van de webserver van de MP-202. Raadpleeg uw ISP voor geldige verbindingsparameters.

VoIP-parameters configureren

Om VoIP-gesprekken te voeren, dient u zich te registreren bij een ISP en de account- en SIP-proxy-informatie te verkrijgen.

Om VoIP-parameters te configureren:

1. Klik in de menubalk in het linkerdeelvenster op Voice Over IP; de pagina Voice Over IP wordt geopend in het rechterdeelvenster.
2. Klik op het tabblad Lijninstellingen, selecteer alleen de selectievakjes van lijnen die zijn aangesloten op telefoons (wis de lijnen die niet zijn aangesloten) en klik op Toepassen (Apply).
3. Klik op het Actie pictogram dat overeenkomt met uw FXS-telefoonlijnen en configureer vervolgens op de pagina Lijninstellingen de parameters met waarden die door uw ISP zijn verstrekt.
4. Klik op het tabblad Signaleringsprotocol en selecteer vervolgens het selectievakje 'SIP-proxy gebruiken'. Voer in het veld 'Proxy IP-adres of hostnaam' het proxy IP-adres of de hostnaam van de ISP in, zoals verstrekt door uw ISP. Klik op OK om de VoIP-configuratie te voltooien.

Om te controleren of de registratie bij de proxyserver is gelukt, dient u ervoor te zorgen dat de PHONE LED's groen knipperen of dat in het tabblad Voice over IP (menu Systeemmonitoring) het item 'SIP-registratie' "Geregistreerd" (Registered) weergeeft voor de geconfigureerde FXS-lijnen.

5. Neem de telefoonhoorn op en luister naar de kiestoon; u bent nu klaar om een uitgaand VoIP-gesprek te voeren.

Kennisgeving

Deze Quick Guide beschrijft de snelle installatie voor het model MP-202 Telefoonadapter. De informatie in dit document wordt geacht correct en betrouwbaar te zijn op het moment van publicatie. Echter, vanwege voortdurende productverbeteringen en -revisies, kan AudioCodes de nauwkeurigheid van gedrukt materiaal na de publicatiedatum niet garanderen, noch kan het verantwoordelijkheid aanvaarden voor fouten of weglatingen. Software-updates kunnen worden bekeken door geregistreerde klanten op de website van AudioCodes op www.audiocodes.com/downloads.

© Copyright 2016 AudioCodes Ltd. Alle rechten voorbehouden.
Dit document kan zonder kennisgeving worden gewijzigd.
Publicatiedatum: 14 juni 2016 Document #: LTRT-18722
Internationale Hoofdkantoor
1 Hayarden Street, Airport City, Lod 7019900
P.O. Box 255, Ben Gurion Airport, Israel, 7019900
Tel: +972-3-976-4000 Fax: +972-3-976-4040
