CEM DT-610B - Handleiding digitale thermometer
INLEIDING

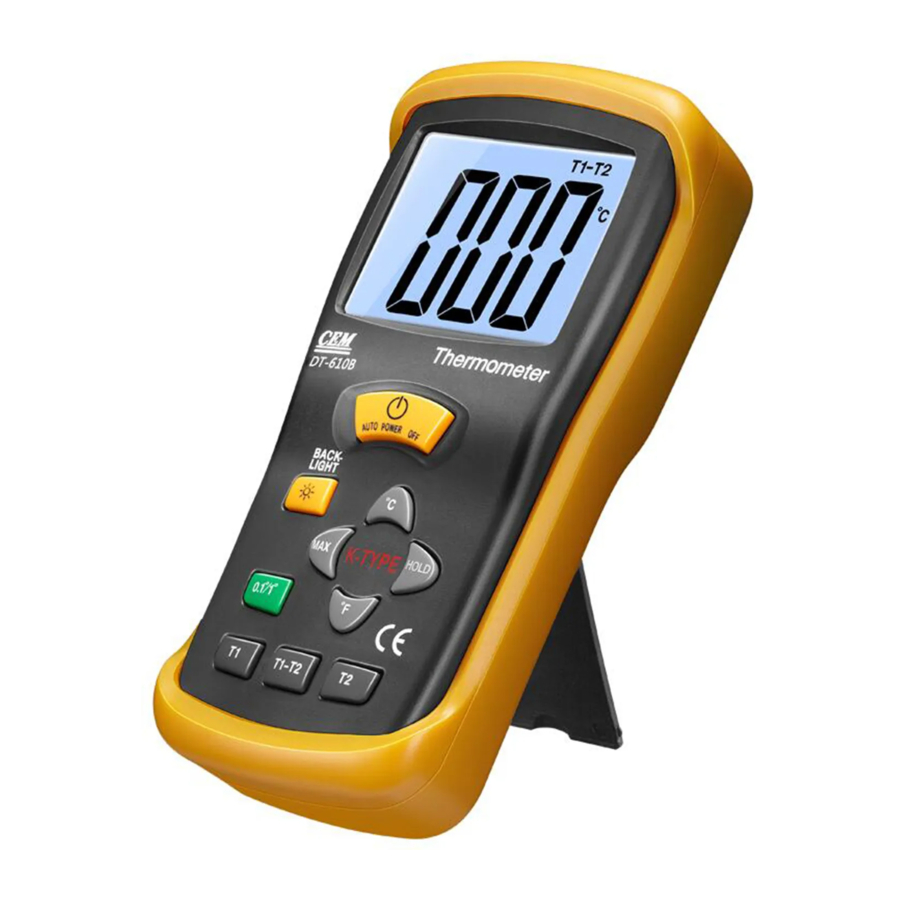

Dit instrument is een draagbare 31/2-digitale, compacte digitale thermometer die is ontworpen om een externe K-type thermokoppel te gebruiken als temperatuursensor. De temperatuurindicatie volgt de temperatuur-/spanningstabellen van het National Bureau of Standards en IEC584 voor K-type thermokoppels. Eén K-type thermokoppel wordt meegeleverd met de thermometer.
VEILIGHEIDSINFORMATIE
Het wordt aanbevolen dat u de veiligheids- en bedieningsinstructies leest voordat u de thermometer gebruikt.
OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN. GEBRUIK DIT INSTRUMENT NIET WANNEER DE SPANNINGEN OP HET MEETOPPERVLAK MEER DAN 24V AC OF 60V DC BEDRAGEN.
OM SCHADE OF BRANDWONDEN TE VOORKOMEN. VOER GEEN TEMPERATUURMETINGEN UIT IN MAGNETRONOVENS.
Herhaaldelijk scherp buigen kan de thermokoppeldraden breken. Om de levensduur van de draden te verlengen, vermijd scherpe bochten in de draden, vooral in de buurt van de connector.
Het
symbool op het instrument geeft aan dat de bediener moet verwijzen naar "Ingangsbescherming" in deze handleiding.
SPECIFICATIES
ELEKTRISCH
Temperatuurschaal: Celsius (℃), Fahrenheit (℉) of Kelvin (K) door de gebruiker te selecteren
Meetbereik: -50℃ tot 1300℃, -58℉ tot 2000℉, 223K tot 2000K
Resolutie: 1℃ of 1℉, 0,1℃ of 0,1℉, 1 K
Nauwkeurigheid: De nauwkeurigheid is gespecificeerd voor bedrijfstemperaturen in het bereik van 18℃ tot 28℃ (64℉ tot 82℉), gedurende 1 jaar, exclusief thermokoppelfout.
±2℃ — -50℃ tot 0℃
±4℉ — -58℉ tot 32℉
±5K — 223K tot 273K
±(0,5% rdg+1℃) — 0℃ tot 1000℃
±(0,8% rdg+1℃) — 1000℃ tot 1300℃
±(0,5% rdg+2℉) — 32℉ tot 2000℉
±(1,0% rdg+2K) — 273K tot 2000K
Temperatuurcoëfficiënt: 0,1 keer de toepasselijke nauwkeurigheidsspecificatie per ℃ van 0℃ tot 18℃ en 28℃ tot 50℃ (32℉ tot 64℉ en 82℉ tot 122℉).
Ingangsbescherming: 60V dc of 24V rms ac maximale ingangsspanning op elke combinatie van ingangspennen.
Leessnelheid: 2,5 keer per seconde.
Ingangsconnector: Accepteert standaard miniatuur thermokoppelconnectoren (platte bladen met een tussenruimte van 7,9 mm, van midden tot midden).
OMGEVING
Omgevingstemperatuurbereik: 0℃ tot 50℃ (32℉ tot 122℉)
Opslagtemperatuur: -20℃ tot 60℃ (-4℉ tot 140℉)
Relatieve luchtvochtigheid: 0% tot 80% (0℃ tot 35℃) (32℉ tot 95℉)
0% tot 70% (35℃ tot 50℃) (95℉ tot 122℉)
ALGEMEEN
Display: 31/2-digit liquid crystal display (LCD) met een maximale uitlezing van 1999
Batterij: Standaard 9V-batterij (NEDA 1604, IEC 6F22)
Afmetingen: 162 mm (H)×76 mm (B)×38,5 mm (D)
Gewicht: 210 g
Meegeleverde sonde: 1,2 meter type "K" thermokoppel bolletjessonde (Teflon tape geïsoleerd).
Maximale isolatietemperatuur 260℃(500℉)
Nauwkeurigheid sonde ± 2,2 ℃ of ± 0,75% van de meting (afhankelijk van wat groter is) van 0° tot 800℃
BEDIENINGSINSTRUCTIES
De temperatuurschaal selecteren
Metingen worden weergegeven in graden Celsius (℃), graden Fahrenheit (℉) of graden Kelvin (K). Wanneer de thermometer wordt ingeschakeld, wordt deze ingesteld op de temperatuurschaal die in gebruik was toen de thermometer voor het laatst werd uitgeschakeld. Om de temperatuurschaal te wijzigen, drukt u op de toets Voor ℃, ℉ of K.
De displayresolutie selecteren
De thermometer biedt twee resolutie-opties:
Hoge resolutie: 0,1℃ of 0,1℉
Lage resolutie: 1℃ of 1℉
OVERBELASTINGSWEERGAVE(1)
Het digitale display geeft 1 weer wanneer de ingang het geselecteerde meetbereik overschrijdt.
Als u boven 199,9º meet, wijzigt u de resolutie in 1º. Zorg ervoor dat de thermokoppelconnector goed vastzit en dat de draden niet gebroken zijn.
HOLD-MODUS
Door op de HOLD (Vasthouden)-toets te drukken om de Data Hold (Data vasthouden)-modus te activeren, wordt de "HOLD"-indicator weergegeven. Wanneer de HOLD-modus is geselecteerd, houdt de thermometer de huidige metingen vast en stopt alle verdere metingen.
Door nogmaals op de HOLD-toets te drukken, wordt de HOLD-modus geannuleerd, waardoor de thermometer de metingen hervat.
MAX-MODUS
Door op de MAX-toets te drukken om de MAX-modus te activeren. De thermometer registreert en update vervolgens de maximumwaarden en de MAX-indicator verschijnt op het display.
Druk nogmaals op de MAX-toets om de MAX-opnamemodus te verlaten.
Druk in de MAX-modus op de HOLD-toets om de opname te stoppen, druk nogmaals op HOLD om de opname te hervatten
BACKLIGHT-MODUS
Door op de Backlight-toets te drukken, wordt de LCD-achtergrondverlichtingsfunctie ingeschakeld. De LCD-achtergrondverlichting wordt automatisch uitgeschakeld nadat de Backlight-toets ongeveer 5 seconden is losgelaten.
Tc (TEMPERATUURCOMPENSATOR) CONTROLEMODUS
Houd de "Tc"-toets ingedrukt om de temperatuurcompensatorcontrolemodus te activeren. De thermometer geeft de interne temperatuur weer.
ONDERHOUD DOOR DE BEDIENER
OM MOGELIJKE ELEKTRISCHE SCHOKKEN TE VOORKOMEN, KOPPELT U DE THERMOKOPPELCONNECTOREN LOS VAN DE THERMOMETER VOORDAT U DE KAP VERWIJDERT
BATTERIJ VERVANGEN
Het batterijsymbool
verschijnt rechtsonder op het LCD wanneer de 9V-batterij moet worden vervangen.
Vervang de 9V-batterij als volgt:
- Schakel de meter uit en koppel de temperatuursonde los.
- Verwijder de rubberen holster die de hele meter omgeeft door deze over de bovenkant van de meter te trekken.
- Verwijder de kleine kruiskopschroef aan de achterkant van de meter.
- Open het batterijcompartiment en vervang de 9V-batterij.
Monteer de meter opnieuw voordat u hem gebruikt.
