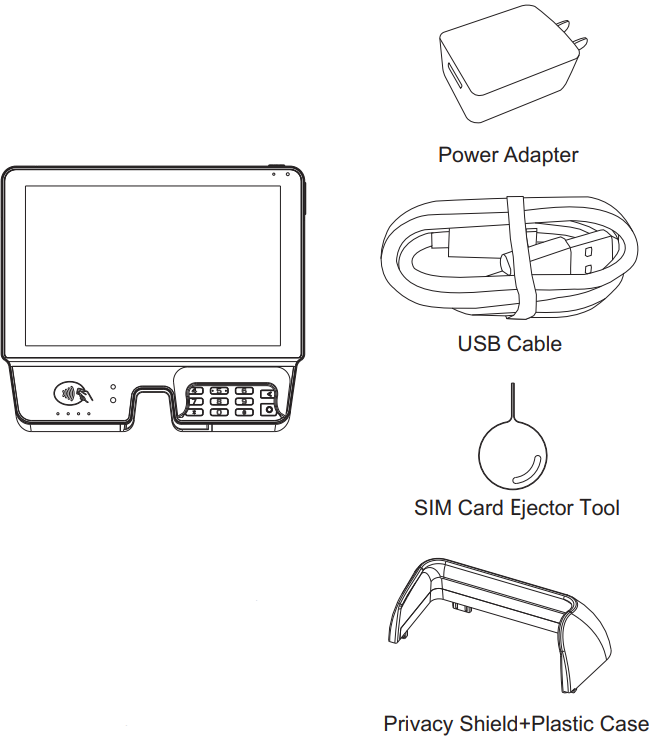

Inhoud van de doos
Opmerking: De getoonde productafbeeldingen kunnen afwijken van het daadwerkelijk ontvangen product.
- 1 – Aries8 Smart Tablet
- 1 – Stroomadapter
- 1 – USB-kabel
- 1 – SIM-kaartuitwerptool
- 1 – Privacy Shield + Plastic Hoes
- 1 – Snelstartgids
Opmerking: De stroomadapter kan variëren.
Productbeschrijving

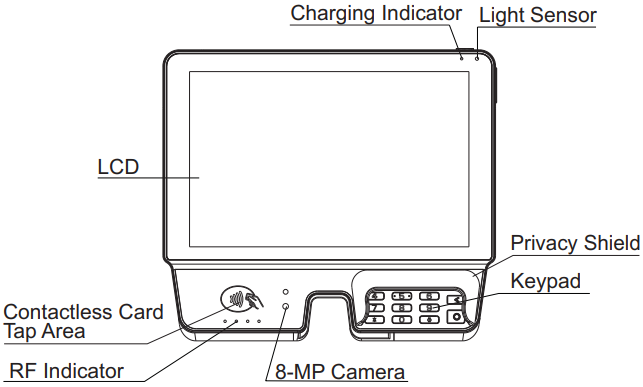

Vooraanzicht
Linkerzijaanzicht

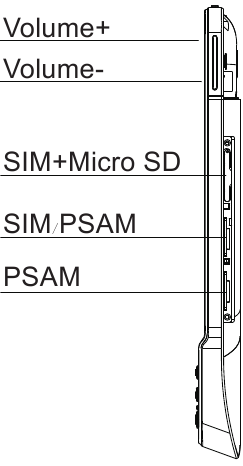

Rechterzijaanzicht
Onderaanzicht
Bovenaanzicht

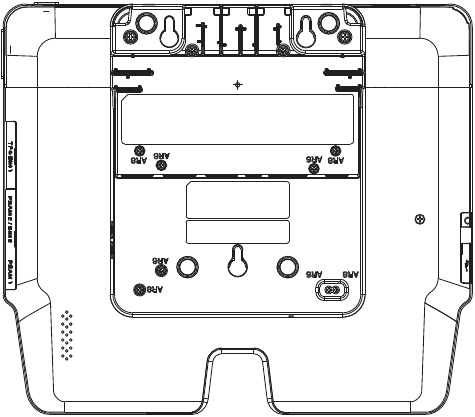

Onderkant

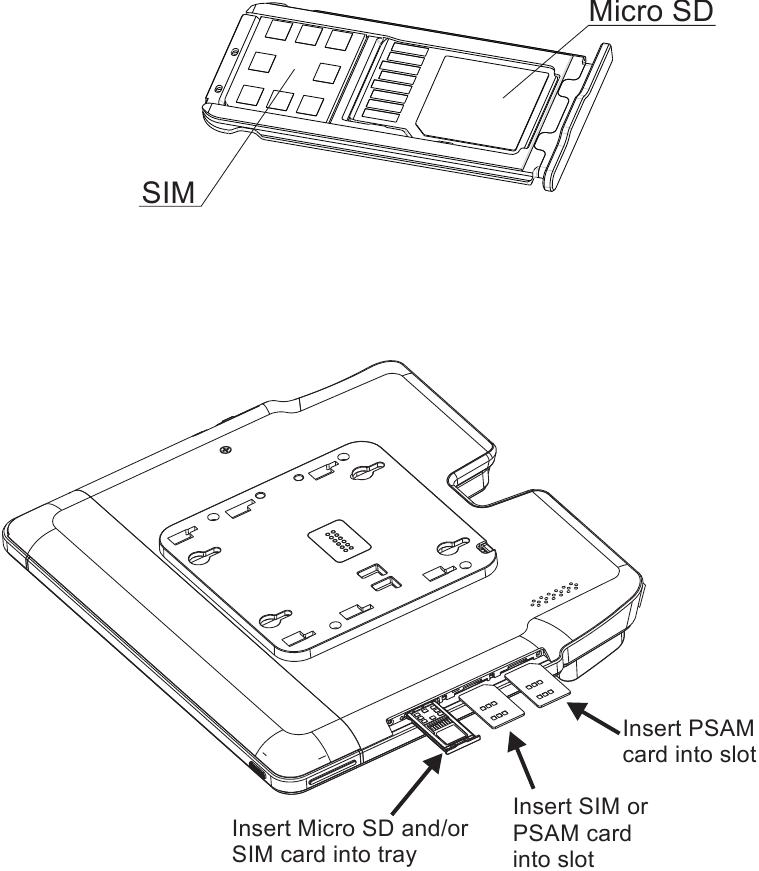

Locaties van de kaartslot
Stroom
Inschakelen: Houd de aan/uit-knop drie seconden ingedrukt totdat het scherm oplicht en de tablet opstart.
Zie Bovenaanzicht voor de locatie van de aan/uit-knop.
Uitschakelen: Houd de aan/uit-knop drie seconden ingedrukt. Selecteer "Power off" (Uitschakelen).
Opladen: Steek de USB-kabel in de USB-poort (zie Linkerzijaanzicht voor de locatie van de USB-poort) of plaats de tablet op de basis om de tablet op te laden.
Oplaadindicator: Het oplaadindicatielampje geeft de oplaadstatus weer:
- Rode indicator – Tablet wordt opgeladen.
- Groene indicator – Opladen is voltooid.
- Rode en groene indicatoren knipperen afwisselend – Oplaadprobleem.
(Zie de locatie van de oplaadindicator.)
Kaartlezers
Magneetstripkaart: Steek de magneetstripkaart in de kaartgleuf en duw deze tot het einde met de magneetstrip naar beneden gericht, trek de kaart vervolgens met een constante snelheid naar buiten om de kaart te vegen.
Smartcard: Steek de kaart met de IC-chip naar boven gericht in de kaartgleuf en duw deze tot het einde van de kaartgleuf. Laat de kaart zitten totdat u wordt gevraagd deze te verwijderen.
Contactloze kaart: Houd, wanneer daarom wordt gevraagd, de contactloze kaart boven het midden van het contactloze logo.
SIM/PSAM-kaartsleuven
- Om de kaart te plaatsen, opent u de afdekking van de kaartsleuf en plaatst u de kaart met de chip naar boven gericht. Sluit de afdekking van de kaartsleuf.
- Om de kaart te verwijderen, duwt u deze eerst verder in de sleuf. (De kaart steekt dan een beetje uit de sleuf.) Duw vervolgens de kaart opnieuw om deze te verwijderen.
SIM/Micro SD-kaartlade
- Open de afdekking van de lade en steek de SIM-kaartuitwerptool in het gat aan de zijkant van de kaartlade totdat de lade opent.
- Haal de lade eruit en plaats de SIM/Micro SD-kaart op de lade in de richting die wordt weergegeven in "Locaties van de kaartslot".
- Duw de lade voorzichtig terug in de sleuf totdat deze stevig vastzit.
Privacy Shield
Low Privacy Shield
High Privacy Shield
Montagesleuven
Hoewel de installatie van een privacyscherm niet vereist is, bieden ze wel extra bescherming.
Let op: Eenmaal geïnstalleerd, zit het hogere privacyscherm vast en kan het niet worden verwijderd, terwijl het lagere privacyscherm wel kan worden verwijderd.
- Lijn de vier pinnen op het privacyscherm uit met de vier montagesleuven rond het toetsenbord.
- Druk het privacyscherm stevig aan om het op zijn plaats te bevestigen.
Specificaties
Besturingssysteem: Android 7.1
CPU: Quad-Core Cortex A53, 1.4GHz
Geheugen: 1 GB RAM + 8 GB Flash
Display: 8-inch, resolutie 800 x 1280 pixels, multi-touch capacitief scherm, ondersteunt styluspen
Audio: Ingebouwde luidspreker, ondersteunt hoofdtelefoonuitgang
Camera: Camera aan de voorzijde, 8-megapixel met flitser, automatische scherpstelling, high-speed codescanning
Lichtsensor: Het hoofddisplay past automatisch de helderheid van de achtergrondverlichting aan
Draadloze communicatie:
Ondersteunt Wi-Fi,
Bluetooth® draadloze technologie,
3G/4G Positionering: Ondersteunt GPS, Compass, GlONASS
Kaartsleuven:
SIM/SD 2-in-1 kaartsleuf
SIM/PSAM kaartsleuf
Micro SD-kaartsleuf (ondersteunt maximaal 128 GB)
Magneetstripkaart/IC-kaartsleuf, 2-in-1, ondersteunt MAG&ICC
Magneetkaartlezer: Ondersteunt Track 1/2/3
IC-kaartlezer: Voldoet aan ISO7816-normen, EMV2000 L1& L2, PBOC3.0
Contactloze kaartlezer: Compatibel met ISO 14443 Type A&B
Werkomgeving:
Bedrijfstemperatuur: 0℃~50℃;
Relatieve vochtigheid: 5%~96% (niet-condenserend)
Opslagomgeving:
Opslagtemperatuur: -20℃~70℃;
Relatieve vochtigheid: 5%~96% (niet-condenserend)
Stroomadapter:
Ingang: 100‐240VAC, 50Hz/60Hz
Uitgang: 5V/2A
Apparaatlocatie
Plaats het apparaat op een aanrecht, bureau of tafel. Houd het apparaat uit de buurt van direct zonlicht, overmatig stof, vocht en hitte. Plaats het apparaat niet in de buurt van elektrische apparaten die storing kunnen veroorzaken, zoals magnetrons en föhns.
Het apparaat reinigen
Gebruik geen industriële of schurende reiniger, omdat dit het scherm kan beschadigen of krassen.
- Dompel de tablet niet onder in water (of vloeistof).
- Spuit geen water of reiniger in de kaartlezer of poorten.
- Om het scherm schoon te maken, brengt u gedistilleerd water of een milde glasreiniger aan op een zachte, pluisvrije doek en veegt u het scherm voorzichtig schoon.
- Om de tablet schoon te maken, brengt u gedistilleerd water of een plastic-veilige reiniger aan op een zachte, pluisvrije doek en veegt u de tablet voorzichtig schoon.
Installatie- en gebruikstips
- Basisfuncties zijn niet beschikbaar wanneer het apparaat is aangesloten op een computer of wanneer het wordt opgeladen met een Type C-stekker.
- Gebruik de meegeleverde USB-kabel met stroomadapter om het apparaat op te laden, anders werkt het apparaat mogelijk niet normaal.
- Vermijd blootstelling van het apparaat aan een extreem hete, vochtige, stoffige of sterke elektromagnetische omgeving.
- Tril, schud of laat het apparaat niet vallen.
- Plaats of verwijder geen enkel onderdeel van het apparaat terwijl het is ingeschakeld. Dit kan schade veroorzaken aan een interne schakeling.
- Neem contact op met de technische ondersteuning van PAX voor hulp met het apparaat.
- Controleer, voordat u een magneetstripkaart/IC/contactloze kaart gebruikt, of er verdachte personen in de buurt zijn. Zo ja, laat dit dan aan het relevante personeel weten.
Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken. In een huiselijke omgeving kan dit product radiostoring veroorzaken, in welk geval de gebruiker mogelijk adequate maatregelen moet nemen.
