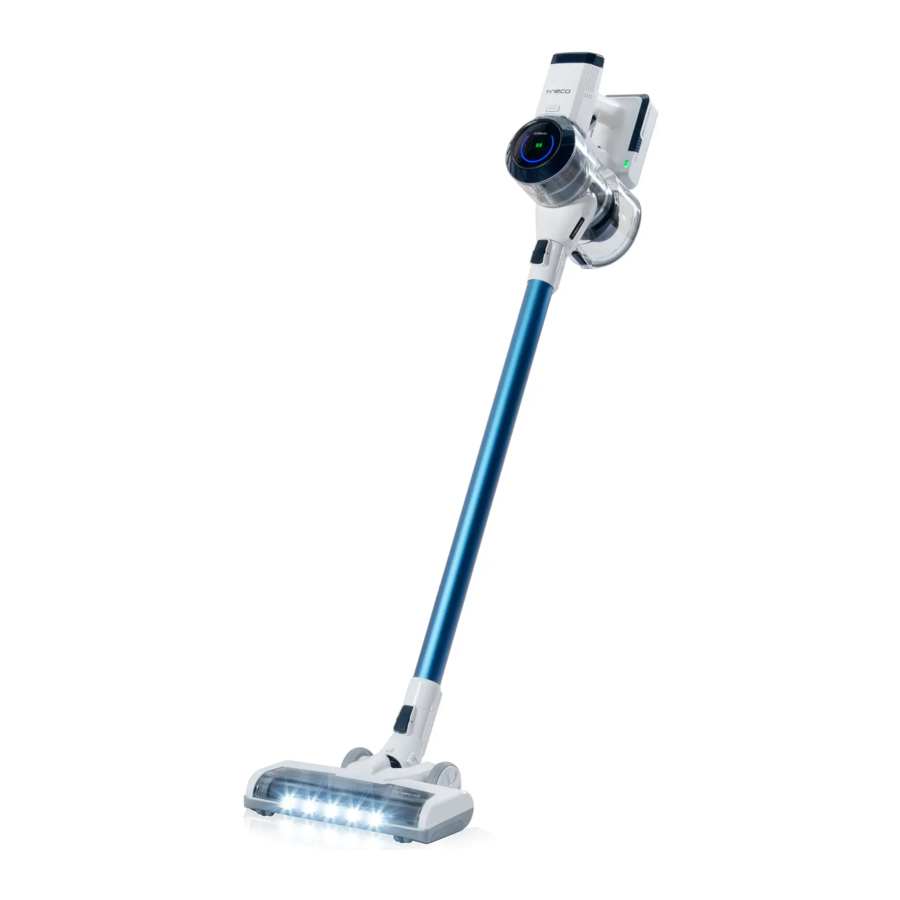

*Het werkelijke product kan afwijken van de afbeelding.

Belangrijke Veiligheidsinstructies

BEWAAR DEZE INSTRUCTIES

Alleen voor huishoudelijk gebruik.

Bij het gebruik van een elektrisch apparaat moeten altijd basisvoorzorgsmaatregelen worden gevolgd, waaronder de volgende:

LEES ALLE INSTRUCTIES VOOR GEBRUIK (DIT APPARAAT). Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Om het risico op brand, elektrische schokken of letsel te verminderen:

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, indien ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
Het apparaat mag niet worden gebruikt door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen.
Alleen voor gebruik BINNENSHUIS. Gebruik het apparaat niet buitenshuis, noch in commerciële of industriële omgevingen. Gebruik het apparaat niet op natte oppervlakken of oppervlakken met stilstaand water.
Niet als speelgoed gebruiken. Nauwlettend toezicht is noodzakelijk bij gebruik door of nabij kinderen, huisdieren of planten.
Uitsluitend gebruiken zoals beschreven in deze handleiding. Gebruik alleen door de fabrikant aanbevolen hulpstukken.
Niet gebruiken met een beschadigd snoer of stekker. Als het apparaat is gevallen, beschadigd, buiten heeft gestaan, in water is gevallen of niet naar behoren werkt, breng het dan terug naar een servicecentrum.
Hanteer de oplader, inclusief de stekker en de aansluitingen van de oplader, niet met natte handen.
Steek geen voorwerpen in openingen. Niet gebruiken met geblokkeerde openingen; houd vrij van stof, pluisjes, haar en alles wat de luchtstroom kan verminderen.
Houd haar, losse kleding, vingers en alle delen van uw lichaam uit de buurt van openingen en bewegende delen.
Wees extra voorzichtig bij het schoonmaken op trappen.
Niet gebruiken om ontvlambare of brandbare vloeistoffen op te zuigen, zoals benzine, of gebruiken in gebieden waar deze aanwezig kunnen zijn.
Neem niets op dat brandt of rookt, zoals sigaretten, lucifers of hete as.
Niet gebruiken zonder filter.
Voorkom onbedoelde activering. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u het batterijpakket aansluit, het apparaat oppakt of draagt. Het dragen van het apparaat met uw vinger op de schakelaar of het inschakelen van het apparaat met de schakelaar aan kan leiden tot ongelukken.
Koppel het batterijpakket los van het apparaat voordat u aanpassingen maakt, accessoires vervangt of het apparaat opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het apparaat per ongeluk start.
Gebruik voor het opladen van de batterij alleen de afneembare voedingseenheid die bij dit apparaat is geleverd. Een oplader die geschikt is voor een bepaald type batterijpakket kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
Gebruik apparaten alleen met specifiek daarvoor bestemde Tineco-batterijpakketten. Het gebruik van andere batterijpakketten kan leiden tot letsel en brandgevaar.
Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene terminal naar de andere kunnen maken. Het kortsluiten van de batterijterminals kan brandwonden of brand veroorzaken.
Bij onjuist gebruik kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als er vloeistof in de ogen komt, zoek dan medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
Gebruik geen batterijpakket of apparaat dat beschadigd of gewijzigd is. Beschadigde of gewijzigde batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
Stel een batterijpakket of apparaat niet bloot aan vuur of overmatige hitte. Blootstelling aan vuur of temperaturen boven 130 °C (266 °F) kan een explosie veroorzaken.
Volg alle oplaadinstructies en laad het batterijpakket of apparaat niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de batterij beschadigen en het risico op brand vergroten.
Laat onderhoud uitvoeren door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het product behouden blijft.
Dit apparaat bevat batterijcellen die niet vervangbaar zijn. Wijzig of probeer het apparaat of het batterijpakket niet te repareren, behalve zoals aangegeven in de instructies voor gebruik en onderhoud.
Schakel dit apparaat altijd uit voordat u het gemotoriseerde mondstuk aansluit of loskoppelt.
Laad of bewaar het apparaat niet buitenshuis of in een auto. Laad, bewaar of gebruik de batterij alleen in een droge ruimte binnenshuis waar de temperatuur hoger is dan 4 °C (39,2 °F) maar lager dan 40 °C (104 °F). De oplader is uitsluitend bedoeld voor gebruik binnenshuis.
Trek of draag niet aan het snoer, gebruik het snoer niet als handvat, sluit geen deur over het snoer en trek het snoer niet langs scherpe randen of hoeken. Laat het apparaat niet over het snoer lopen. Houd het snoer uit de buurt van verwarmde oppervlakken.
Trek niet aan het snoer om de stekker uit het stopcontact te halen. Pak de stekker vast, niet het snoer, om de stekker uit het stopcontact te halen.
Schakel alle bedieningselementen uit voordat u de stekker uit het stopcontact haalt.

Specificaties

Product	S10 SERIES
Voltage	21.6V
Rated Power (Nominaal vermogen)	450W
Dustbin Capacity (Inhoud stofreservoir)	0.6L
Charging Time (Oplaadtijd)	~4 uur voor één batterij
AC Input (AC-ingang)	100-240V~

Uitsluitend te gebruiken met TINECO-oplader YLS0241A-T260060/KL-WA260060-J.

Afvalverwerking

De batterij bevat materialen die schadelijk zijn voor het milieu en moet uit het apparaat worden verwijderd voordat het wordt weggegooid.
Bij het verwijderen van de batterij moet het apparaat zijn uitgeschakeld.
Batterijen, opladers, accessoires en verpakkingen moeten worden gesorteerd voor milieuvriendelijke recycling. Gooi ze niet in vuur, water of aarde. Gooi batterijen en opladers niet bij het huishoudelijk afval!
Als batterijlekkage in contact komt met de huid of kleding, spoel dan onmiddellijk met water om irritatie te voorkomen en zoek medische hulp.

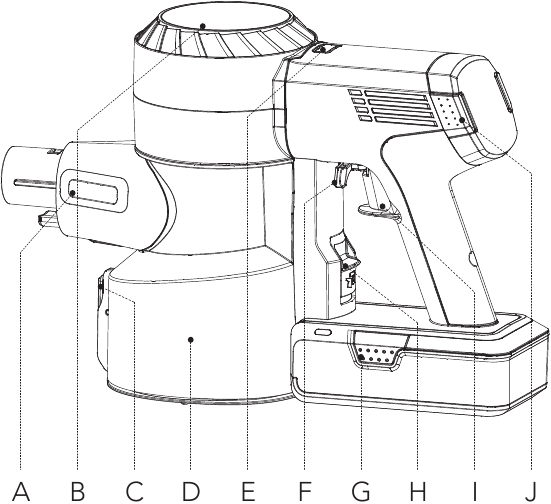

Overzicht

Stofsensor
Digitaal display
Stof verwijderen ontgrendelingsknop
Stofreservoir
AUTO/MAX knop
Trigger lock (Triggertrekker vergrendeling)
Batterij ontgrendelingsknop
Stofreservoir ontgrendelingsknop
Trigger (Triggertrekker)
HEPA ontgrendelingsknop

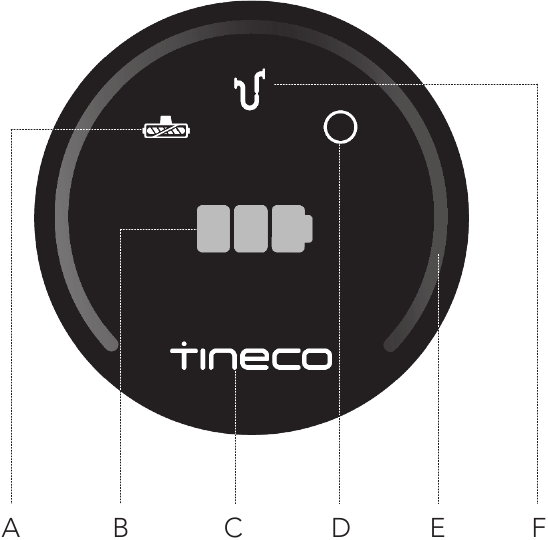

Digitaal Display

Borstelrol vastgelopen
Batterij-indicator
Tineco logo
Stofsensor storing
Stof monitoring loop (Stof monitoring lus)
(Blauw naar rood afhankelijk van de hoeveelheid stof)
Luchtkanaal geblokkeerd

Accessoires

Opmerking:

Test een accessoire op een klein, onopvallend gebied voordat u het op gevoelige oppervlakken gebruikt.
Raadpleeg de verpakking om te zien wat bij uw aankoop is inbegrepen.
Zoals hieronder weergegeven, zijn er veel componenten compatibel met dit model. Als u meer accessoires nodig heeft, ga dan naar www.tineco.com of store.tineco.com.

Full-size LED multi-tasker power brush (Full-size LED multi-tasker power borstel)

Ideaal voor zowel harde vloeren als tapijten.
Zeer effectief voor het losmaken van vuil dat in het tapijt is ingebed.

2-in-1 dusting brush (2-in-1 afstofborstel)

Schakelt tussen een brede en een zachte borstel door op de ontgrendelingsknop te drukken. De zachte borstel is het meest effectief op meubels met een hard oppervlak, terwijl de brede borstel effectief is voor gestoffeerde meubels, gordijnen, enz.

Crevice tool (Kierenzuigmond)

Voor hoeken, spleten en andere moeilijk bereikbare plaatsen, zoals rond autostoelen, fotolijsten en kasten.

Montage

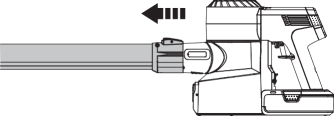

Installatie van de buis

Plaats de buis.

Druk op de ontgrendelingsknop om de buis te verwijderen.

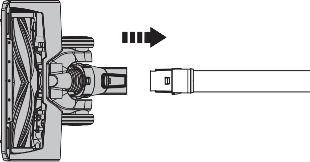

Installatie van de borstel

Plaats de power brush (power borstel).

Druk op de ontgrendelingsknop om de power brush (power borstel) te verwijderen.

Installatie van het stofreservoir

Om het stofreservoir grondiger te reinigen, drukt u op de ontgrendelingsknop van het stofreservoir om het van het apparaat los te maken.

Wanneer u het stofreservoir opnieuw bevestigt, houdt u het in een hoek en schuift u de bovenkant van het stofreservoir in de haak op de hoofdbehuizing. Duw omhoog totdat de haak in de sleuf op het stofreservoir is bevestigd en klikt dan terug op zijn plaats.

Batterij installatie

Druk op de batterij ontgrendelingsknop en verwijder de batterij.

Om te vervangen, schuift u de batterij in de sleuf aan de onderkant van de hoofdbehuizing. De batterij klikt op zijn plaats wanneer deze correct is geplaatst.

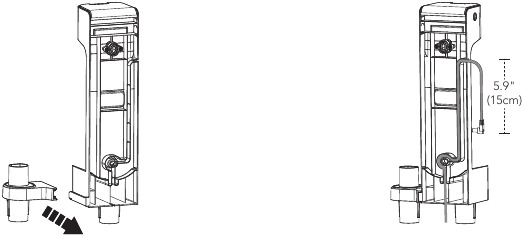

Wandmontage Dock Installatie

Installeer de accessoire beugel op de rail van het wandmontage dock en duw de clip in de sleuf om de montage te voltooien.
Plak het netsnoer op de sleuf achter het wandmontage dock. Begin vanaf het stekkeruiteinde en reserveer ongeveer 15 cm (5,9") netsnoer om ervoor te zorgen dat de stekker het oplaadpunt kan bereiken.
Installeer het wandmontage dock aan de muur met de meegeleverde spijkers van Tineco.

Bepaal de beste muurlocatie voor het monteren van het dock. We raden aan om het 120 cm (47,25") van het onderste schroefgat tot de vloer te plaatsen (moet mogelijk worden aangepast op basis van de werkelijke situatie).

Zorg ervoor dat de muur rond het montagegebied vrij is van gas-, waterleidingen, elektrische kabels en draden.
Om te voorkomen dat het dock valt, moet u ervoor zorgen dat het stevig is geïnstalleerd.

Bediening

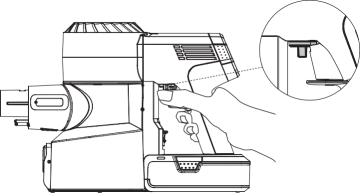

Voorbereiding voor gebruik

Let op:

Laad het apparaat voor het eerste gebruik ongeveer 4 uur op (zie "De batterij opladen") in een ruimte waar de omgevingstemperatuur tussen 4 °C (39,2 °F) en 40 °C (104 °F) ligt.
Selecteer een accessoire en bevestig deze aan het apparaat vóór gebruik (zie "Accessoires").

Haal de trekker over om de zuigkracht te activeren.

Trek aan de trekkersluiting om de trekker vast te houden voor de continue vermogensmodus.
Houd scherpe voorwerpen uit de buurt van het digitale display om krassen en schrammen te voorkomen.

Het apparaat start standaard in de AUTO-modus. Druk na 3 seconden op de AUTO/MAX-knop om over te schakelen naar de Max-modus.

Selectie reinigingsmodus

AUTO-modus

In de AUTO-modus verandert de kleur van de stofbewakingslus afhankelijk van de hoeveelheid gedetecteerd stof. Een rode stofbewakingslus geeft aan dat er meer stof is gedetecteerd, terwijl een blauwe lus aangeeft dat er minder stof is gedetecteerd. Deze modus biedt automatisch de beste reinigingsoplossing.

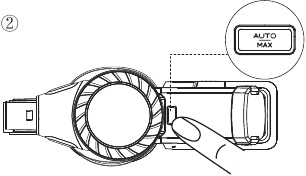

Om de AUTO-modus te activeren:

De standaardinstelling bij het opstarten is AUTO. Het apparaat doet er dan 3 seconden over om blokkades of stof te detecteren. Als er geen stof wordt gedetecteerd, wordt het vermogen verminderd om energie te besparen.
Druk in de MAX-modus op de AUTO/MAX-knop om de AUTO-modus te activeren.

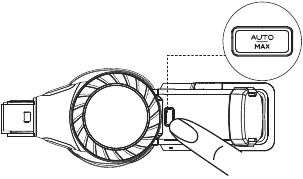

MAX-modus

Druk in de AUTO-modus op de AUTO/MAX-knop om de MAX-modus te activeren.

De stofbak legen

Druk op de ontgrendelingsknop aan de zijkant van de stofbak om de inhoud te legen.

Sluit de stofbakklep en klik deze terug op zijn plaats.

Plaats het apparaat na gebruik op het aan de muur gemonteerde dockingstation voor gemakkelijk opbergen en opladen.

Plaats het hoofdgedeelte op het dockingstation.

Om schade aan de borstelharen te voorkomen, plaatst u de hulpstukken na gebruik altijd op het dockingstation.

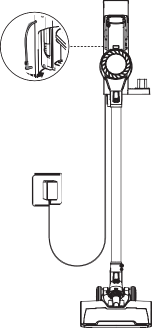

De batterij opladen

Plaats het hoofdgedeelte met de batterij op het oplaadstation, sluit de adapter en de oplaadpoort aan, het groene lampje dat knippert geeft aan dat het opladen correct verloopt.

Let op:
Als u een reservebatterij nodig heeft, kunt u deze bij Tineco kopen.

Gebruik alleen de door Tineco geleverde adapter om de batterij op te laden.
Bewaar de lithiumbatterij tijdens lange perioden van niet-gebruik op een koele, droge plaats. Zorg ervoor dat de batterij elke 3 maanden half is opgeladen (2 batterij-indicatoren branden).
Bewaar het apparaat binnenshuis op een droge plaats. Stel het apparaat niet bloot aan zonlicht of vriestemperaturen. Aanbevolen temperatuurbereik: 4 °C (39,2 °F) ~ 40 °C (104 °F).

Gebruiksduur

In de AUTO-modus is de gebruiksduur ongeveer 40 minuten. Wanneer MAX-vermogen wordt gebruikt, is de gebruiksduur ongeveer 10 minuten.
De geschatte gebruiksduurgegevens zijn verkregen door een Tineco-laboratorium met behulp van één batterij en niet-gemotoriseerde accessoires.

Oplaadtijd

Een volledige lading duurt ongeveer 4 uur voor één batterij.
De geschatte gegevens zijn verkregen door een Tineco-laboratorium met omgevingstemperaturen tussen 4 °C (39,2 °F) en 40 °C (104 °F).

Indicator

Tijdens gebruik

Batterijniveau > 20%: continu groen licht.

Batterijniveau ≤ 20%: continu rood licht.

Knipperend rood licht: geen stroom, batterij defect.

LED-lus knippert rood: motorstoring.

Knippert: borstelrol heeft een blokkade.

Knippert: apparaat heeft een blokkade, hetzij in het filter, hetzij in de stofbak.

Knippert: sensor in de stofbak is geblokkeerd of de stofbak is niet correct geïnstalleerd.

Drie groene lampjes: vol vermogen.

Twee groene lampjes: gemiddeld vermogen.

Eén groen lampje: laag vermogen.

Tijdens het opladen

Knipperend groen licht: opladen.

Knipperend rood licht: storing, controleer de probleemoplossing.

Lampjes knipperen achter elkaar: opladen.

Volledig opgeladen

In 5 minuten: continu groene lampjes.

Na 5 minuten: alle indicatielampjes gaan uit.

Onderhoud

Let op:

Reinig de stofbak en filters na elk gebruik.
Gebruik het reinigingsgereedschap om het voorfilter grondig te reinigen wanneer het indicatielampje een geblokkeerd luchtkanaal aangeeft. Om hoge prestaties te behouden, wast en droogt u het voorfilter maandelijks en vervangt u het om de 6 maanden. Was en droog het HEPA-filter om de 3 maanden en vervang het om de 12 maanden.

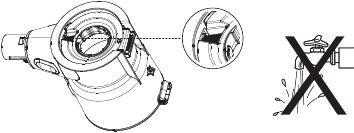

Stofbak en gaasfilter

Druk op de ontgrendelingsknop van de stofbak om de stofbak te verwijderen.
Reinig met een vochtige doek en zorg ervoor dat er geen water in het hoofdgedeelte en de batterij van het apparaat komt.
Draai tegen de klok in om de filters te verwijderen.
Reinig de stofbak en het gaasfilter met een vochtige doek. Laat volledig aan de lucht drogen voordat u ze terugplaatst.
Na het reinigen plaatst u het schone voorfilter op de juiste manier in de gaasfilterhouder en klikt het op zijn plaats. Plaats het schone filter en de stofbak terug in het hoofdgedeelte en sluit vervolgens de stofbakklep.

Was de stofbak niet, omdat deze een stofsensor bevat. Als het in contact komt met water, droog het dan met een haardroger.

Voorfilter

Zorg ervoor dat het apparaat is uitgeschakeld voordat u het reinigt en verwijder het vuile voorfilter uit de gaasfilterhouder.

Draai het apparaat niet ondersteboven bij het verwijderen of installeren van het filter om te voorkomen dat er stof in de motor komt.

Het voorfilter kan onder koud stromend water worden gewassen en moet volledig droog zijn voordat het opnieuw wordt geïnstalleerd.

HEPA-filter

Druk op de HEPA-ontgrendelingsknop en verwijder deze voorzichtig om te reinigen. Gebruik het apparaat niet zonder eerst het HEPA-filter te installeren.

Plaats het apparaat niet zoals hierboven bij het verwijderen of installeren van het HEPA-filter, om te voorkomen dat er stof in de motor komt.

Het HEPA-filter kan onder koud stromend water worden gewassen en moet volledig droog zijn voordat het opnieuw wordt geïnstalleerd.

Stofsensor

Om stofophoping te voorkomen die de reinigingsprestaties kan beïnvloeden, veegt u de zuigmond af met een vochtige doek.

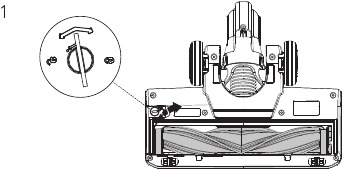

Borstelrol

Gebruik een munt of ander hulpmiddel om de borstelrolvergrendeling te ontgrendelen en verwijder vervolgens de borstel uit het borstelvenster.
Verwijder het vuil dat om de rol is gewikkeld met een reinigingsgereedschap.
Reinig het transparante borstelvenster voorzichtig.
Plaats na het reinigen de borstel terug.

De vermogensborstel bevat elektrische componenten die niet mogen worden geweekt of met water mogen worden gewassen.

Probleemoplossing

Probleem	Mogelijke oorzaak	Oplossing
Het apparaat schakelt niet in	Geen stroom	Laad de batterij op
	Automatische beveiliging tegen oververhitting	Herstart na afkoeling
	Het apparaat is geblokkeerd (d.w.z. de buis, zuigmond of andere onderdelen)	Controleer en verwijder blokkades
Zwakke zuigkracht	Stofbak en filters zijn vol	Maak de stofbak en filters schoon
	Het voorfilter is niet geïnstalleerd	Installeer het voorfilter
	Het apparaat is geblokkeerd (d.w.z. de buis, zuigmond of andere onderdelen)	Verwijder blokkades
	De borstelrol is verstrikt met haren of vezels	Maak de borstelrol schoon
Abnormale motorgeluiden	Het apparaat is geblokkeerd (d.w.z. de buis, zuigmond of andere onderdelen)	Verwijder blokkades
Batterij laadt niet op	De adapter is niet correct geplaatst	Plaats de adapter correct terug
	Onvoldoende contact tussen het hoofdgedeelte en de batterij	Controleer of het hoofdgedeelte en de batterij correct zijn geplaatst
	De adapter is niet ontworpen voor dit apparaat	Gebruik de originele adapter
LED-lus knippert rood tijdens het werken	Motorstoring	Controleer de motor en laat deze afkoelen
Indicator voor verwarde borstelrol knippert	De borstelrol is geblokkeerd	Verwijder blokkades
Indicator voor geblokkeerd luchtkanaal knippert	Het apparaat is geblokkeerd, of vol stof in filter en stofbak	Verwijder blokkades, maak het filter en de stofbak schoon
Indicator voor storing in de stofsensor knippert	De sensor in de stofbak is geblokkeerd	Maak het stof op de binnensensor schoon
Indicator voor storing in de stofsensor knippert	De stofbak is niet geïnstalleerd	Installeer de stofbak correct
Batterij-indicator knippert rood	Batterijstoring	Verwijder de batterij en laat deze afkoelen

Opmerking:
Als de bovenstaande gids voor probleemoplossing geen oplossing biedt, bezoek dan onze website www.tineco.com voor verdere ondersteuning.

TINECO IS HERE TO HELP.
We'll get back to you within 1 business day. (We nemen binnen 1 werkdag contact met je op.)

www.tineco.com
1-855-292-8864
Mon. - Fri. 9am - 6pm (CST)

TINECO INTELLIGENT, INC.
1700 WESTLAKE AVENUE N., SUITE 200, SEATTLE, WA, 98109, USA
WWW.TINECO.COM
1-855-292-8864
