Furinno 11181 - Compact Computer Desk Montagehandleiding

Overzicht

No	Onderdelenlijst	Aantal
A	Bovenpaneel	1st
B	Linker Zijpaneel	1st
C	Rechter Zijpaneel	1st
D	Bovenste Paneel	1st
E	Onderpaneel	1st
F	Legplank	1st
G	Onderste Dwarsbalk	1st
H	Voorpaneel	2st
I	Schortpaneel	1st
No	Hardware lijst	Aantal
1	Lange Schroef	14st
2	Korte Schroef	4st
3	Plastic Plug	4st
4	L-Beugel	2st
5	Spijker Poot	4st
6	Lange Paal	1st
7	Korte Paal	1st
8	Inzetdop	1st
9	Bovenkap	2st
10	Poot	3st
11	Cam-Lock Schroef	6st
12	Cam-Lock Moer	6st

HANDIGE TIPS VOORDAT U BEGINT

1. Lees elke stap zorgvuldig door voordat u begint.
2. Het is belangrijk dat elke stap in de juiste volgorde wordt uitgevoerd om moeilijkheden te voorkomen.
3. Identificeer, sorteer en tel de onderdelen vóór de montage.
4. Monteer uw meubels op verpakkingskarton om krassen of beschadigingen te voorkomen.
5. Reinig het product met een mild reinigingsmiddel met een zachte, vochtige doek. Gebruik geen agressieve of schurende reinigingsmiddelen.
6. Het gebruik van incompatibele hardware kan schade aan het product veroorzaken.

Hoe te monteren

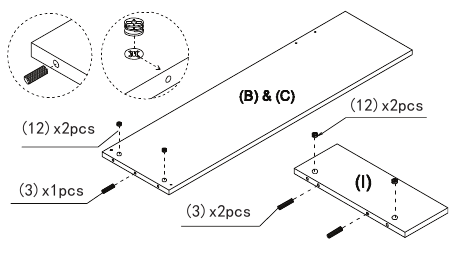

1. Plaats Plug(3) en Cam-Lock Moer(12) in Paneel(B,C,I).
   Opmerking: Pijl op Cam-Lock Moer(12) moet naar het gat wijzen.**

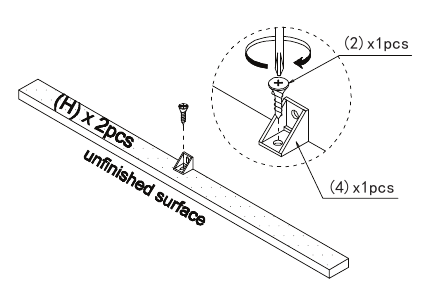

2. Installeer L-Beugel(4) op Paneel(H) met Schroef(2).

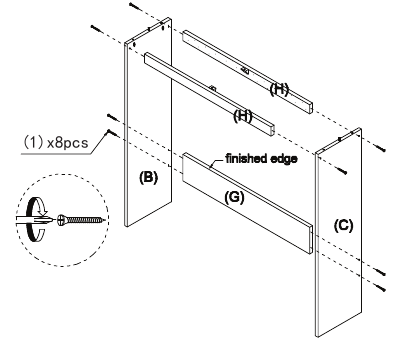

3. Bevestig Paneel(G)(H) aan Paneel(B)(C) met Schroef(1).

4. Schroef Cam-Lock Schroef(11) in voorgeboorde gaten op Paneel(A).

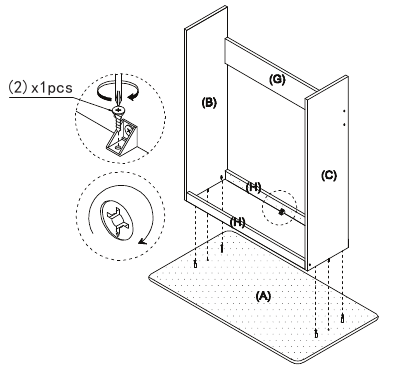

5.

   1. Bevestig de gemonteerde eenheid aan Paneel(A).
   2. Draai Cam-Lock Moer(12) vast met een schroevendraaier.
   3. Zet L-Beugel(4) vast met Schroef(2).
6. Installeer Spijker Poot(5) aan de onderkant van Paneel(B,C) met een hamer.

7. Installeer Inzetdop(8) op Paneel(D) met een hamer. Zet Cam-Lock Schroef(11) vast in voorgeboorde gaten.

8. Draai Poot(10) vast aan Paneel(E) met Bovenkap(9).

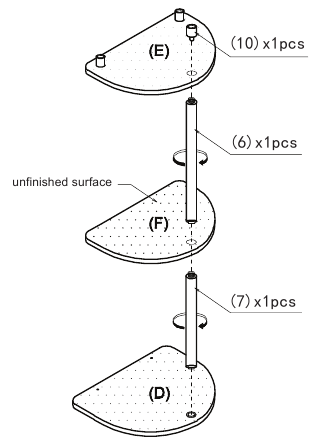

9. Draai Paal(6),(7) en Poot(10) vast aan Paneel(D)(E)(F).

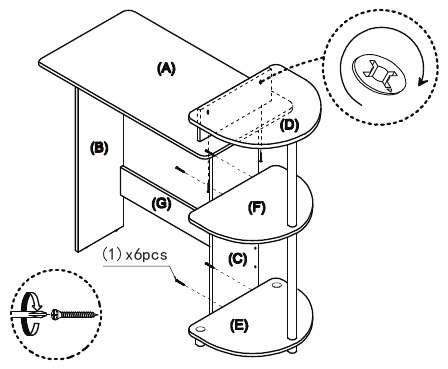

10. Zet de zijkant vast aan de tafel met Schroef(1). Draai Cam-Lock Moer(12) vast met een schroevendraaier.


Aanbevolen Maximum Gewicht

*Eenheid in Pond(lbs)

• Dit apparaat is ontworpen om de maximale belastingen te dragen die worden weergegeven. Het overschrijden van deze belastingslimieten kan leiden tot doorzakken, instabiliteit, productinstorting en/of ernstig letsel.
• Laat kinderen NIET op het apparaat klimmen.
• Plaats zwaardere items op de onderste planken.

Klantenservice
Tel/Fax: 281.500.9372
Gratis nummer: 773.299.8111 (Ma - Vr 9.00 - 17.00 uur)
E-mail: support@furinno.com
www.furinno.com
