Mutable Instruments Clouds - Texture Synthesizer Handleiding

Over Clouds

Clouds is een granulaire audio processor. Het creëert texturen en soundscapes door meerdere overlappende, vertraagde, getransponeerde en omhullende segmenten van geluid te combineren, afkomstig uit een audio-opnamebuffer.
Clouds verschilt van andere granulaire Eurorack modules doordat het zich richt op de real-time verwerking van audiobronnen van je modulaire systeem zelf, in plaats van het afspelen van vooraf opgenomen samples van een opslagapparaat. Het beloont het bevriezen, fragmenteren en ontbinden van het onverwachte moment, in plaats van de zorgvuldige planning van wat misschien wel niet komt.

Installatie

Clouds vereist een -12V / +12V voeding (2x5 pin connector). De rode streep van de lintkabel (-12V zijde) moet aan dezelfde kant zitten als de "Red stripe" (Rode streep) markering op de printplaat. De module verbruikt 10mA van de -12V rail en 120mA van de +12V rail.

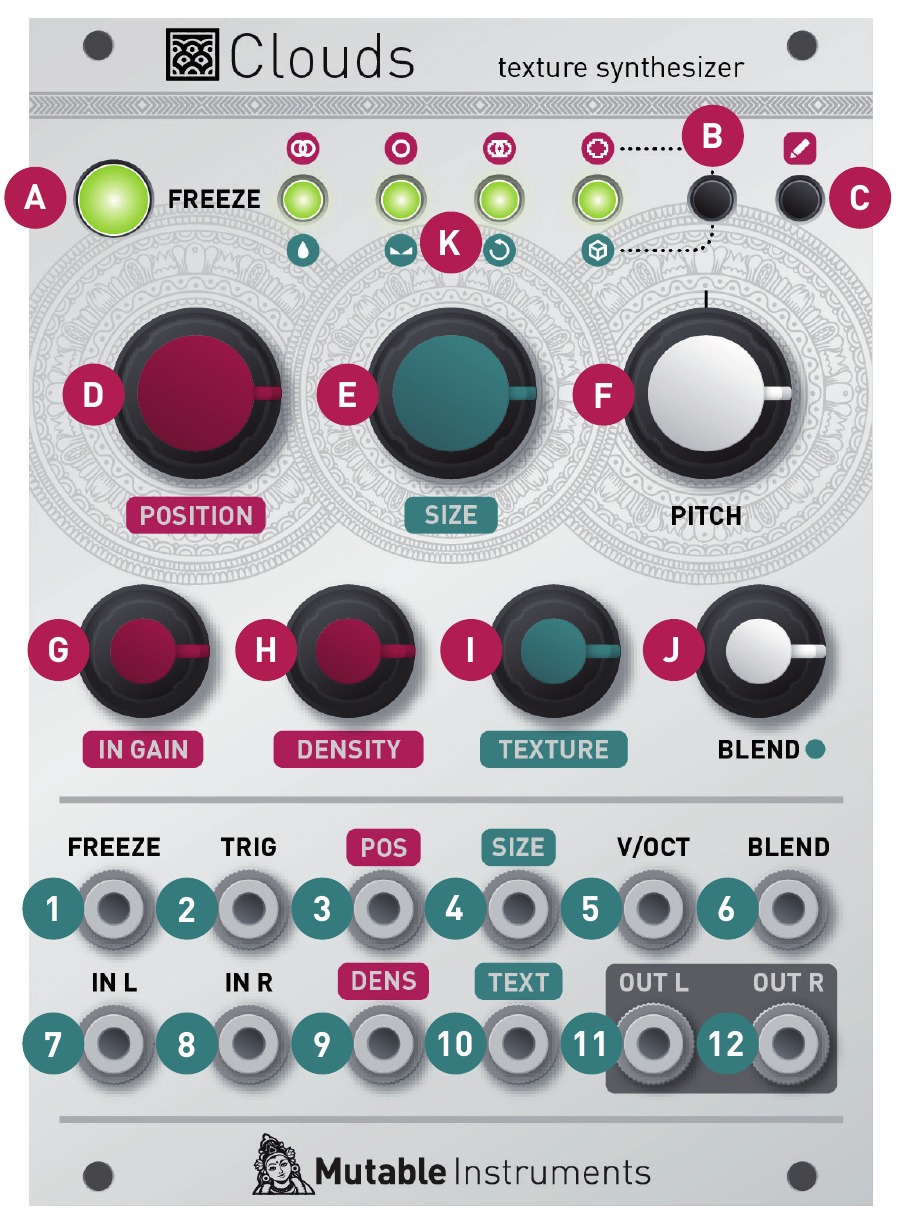

Voorpaneel

Bedieningselementen

1. FREEZE button (Vriesknop). Deze vergrendelingsknop stopt de opname van inkomende audio. Granularisatie wordt nu uitgevoerd op de laatste paar seconden audio die in het geheugen van de module zijn opgeslagen.
2. Blending parameter/Audio quality button (Mengparameter/Audio kwaliteit knop). Selecteert welke van de mengparameters momenteel wordt bestuurd door de BLEND knop en CV-ingang, of selecteert een van de vier audio kwaliteit instellingen.
3. Load/Save button (Laad/Opslaan knop).
4. Grain POSITION (Grain positie). Selecteert uit welk deel van de opnamebuffer de audio grains worden afgespeeld. Draai de knop met de klok mee om terug in de tijd te reizen.
5. Grain SIZE (Grain grootte) en PITCH (Pitch).
6. Grain SIZE (Grain grootte) en PITCH (Pitch).
7. Audio INPUT GAIN (Audio ingangsversterking), van -18dB tot +6dB.
8. Grain DENSITY (Grain dichtheid). Op 12 uur worden er geen grains gegenereerd. Draai met de klok mee en grains worden willekeurig gezaaid, tegen de klok in en ze worden met een constante snelheid afgespeeld. Hoe verder je draait, hoe hoger de overlap tussen de grains.
9. Grain TEXTURE (Grain textuur). Morphs door verschillende vormen van grain enveloppen: vierkant, driehoek, Hann venster. Na 2 uur activeert een diffuser die transiënten uitsmeert.
10. BLEND knop (Mengknop). Deze multi-functionele knop wordt beschreven in de sectie Mengparameters.
11. Indicator LEDs (Indicator LED's). Ze werken als een input vu-meter (of output meter, wanneer FREEZE (Bevriezen) actief is). Ze kunnen ook de kwaliteit instelling (rood), de functie toegewezen aan de BLEND (Mengen) knop (groen), of de waarde van de vier mengparameters (veelkleurig) aangeven.

Inputs and Outputs (Ingangen en Uitgangen)

1. FREEZE (Bevriezen) gate input. Stopt de opname van inkomende audio wanneer het gate signaal hoog is – net zoals het vergrendelen van de FREEZE (Bevriezen) knop zou doen.
2. TRIGGER input (Trigger ingang). Genereert een enkele grain. Door de grain DENSITY (Dichtheid) naar 12 uur te bewegen, en een trigger naar deze ingang te sturen, kan Clouds worden bestuurd als een micro-sample speler. Een LFO of clock source kan dus worden gebruikt om grains te zaaien met de snelheid van jouw keuze.
3. Grain POSITION (Grain positie) en SIZE (Grootte) CV inputs.
4. Grain POSITION (Grain positie) en SIZE (Grootte) CV inputs.
5. Grain PITCH (Pitch) CV input, met V/Oct response.
6. BLEND (Mengen) CV input. Deze CV-ingang kan een van de volgende functies besturen: dry/wet balans, willekeurige panning, feedback of reverb hoeveelheid. Leer meer over mengparameters in de volgende sectie.
7. Stereo audio input (ingang). Wanneer er geen patch kabel is ingestoken in de rechter kanaal ingang, zal deze ingang het signaal van het linker kanaal ontvangen.
8. Stereo audio input (ingang). Wanneer er geen patch kabel is ingestoken in de rechter kanaal ingang, zal deze ingang het signaal van het linker kanaal ontvangen.
9. Grain DENSITY (Dichtheid) en TEXTURE (Textuur) CV inputs.
10. Grain DENSITY (Dichtheid) en TEXTURE (Textuur) CV inputs.
11. Stereo audio output (uitgang).
12. Stereo audio output (uitgang).

Mengparameters

De BLEND (Mengen) knop en CV-ingang kunnen een van deze vier mixing en post-processing parameters besturen:

	Dry/wet balans
	Stereo spreiding/willekeurige panning
	Feedback hoeveelheid
	Reverb hoeveelheid

Om te selecteren welke parameter wordt bestuurd door de BLEND (Mengen) knop en CV-ingang, druk op de Blend parameter/Audio quality button (Mengparameter/Audio kwaliteit knop). De huidige parameter wordt tijdelijk aangegeven door een groene LED.
Wanneer je aan de BLEND (Mengen) knop draait, toont de kleur van de vier status LEDs tijdelijk de waarde van de vier mengparameters (van zwart wanneer de parameter is ingesteld op zijn minimumwaarde tot groen, geel en vervolgens rood voor de maximumwaarde).
Het kan voorkomen dat de positie van de knop niet overeenkomt met de waarde van de parameter. Als dit het geval is, veroorzaakt het draaien van de BLEND (Mengen) knop met de klok mee (resp. tegen de klok in) een kleine toename (resp. afname) van de waarde van de parameter, en verder draaien veroorzaakt grotere veranderingen, totdat de waarde geleidelijk de positie van de knop inhaalt.

Audio kwaliteit

Houd de Blend parameter/Audio quality (Mengparameter/Audio kwaliteit) knop een seconde ingedrukt, druk er vervolgens herhaaldelijk op om de opname kwaliteit te selecteren. De huidige kwaliteit instelling wordt aangegeven door een rode LED.

	Rate (Snelheid)	Resolution (Resolutie)	Channels (Kanalen)	Buffer time (Buffertijd)
	32kHz	16-bit	stereo	1s
	32kHz	16-bit	mono	2s
	16kHz	8-bit µ-law	stereo	4s
	16kHz	8-bit µ-law	mono	8s

Het veranderen van de audio kwaliteit wist de opnamebuffer.

Buffers opslaan en laden

Er kunnen maximaal 4 bevroren audio buffers worden opgeslagen en opnieuw geladen.

Opslaan

1. Houd de Load/Save (Laad/Opslaan) knop een seconde ingedrukt.
2. Druk herhaaldelijk op de Blend parameter/Audio quality (Mengparameter/Audio kwaliteit) knop om een van de vier geheugenslots te selecteren. De geselecteerde slot wordt aangegeven door een knipperende rode LED.
3. Druk op de Load/Save (Laad/Opslaan) knop om te bevestigen.

Laden

1. Druk op de Load/Save (Laad/Opslaan) knop.
2. Druk herhaaldelijk op de Blend parameter/Audio quality (Mengparameter/Audio kwaliteit) knop om een van de vier geheugenslots te selecteren. De geselecteerde slot wordt aangegeven door een knipperende groene LED.
3. Druk op de Load/Save (Laad/Opslaan) knop om te bevestigen.
   Als je per ongeluk op de Load/Save (Laad/Opslaan) knop drukt, druk dan een paar seconden op geen enkele knop en de module keert terug naar zijn normale toestand.

Tips en patch ideeën

• Als je een snel veranderende ruisbron nodig hebt om de grain positie of pitch te randomiseren, probeer dan een van de audio-uitgangen via een multiple te gebruiken.
• Zeer dichte clouds klinken het best wanneer ten minste één parameter willekeurige modulaties ontvangt. Anders klinken de identieke echo's die door de herhalende grains worden gecreëerd als een feedback comb filter.
• Rauw materiaal zoals zaagtand- of sinusgolven klinkt erg goed, vooral met zware willekeurige modulatie. Experimenteer met het vastleggen van veel korte golfvormen en gebruik ze als een soort wavetable.
• Contactmicrofoons, touch controllers of willekeurige bronnen zijn Clouds' beste CV vrienden!

Help (Hulp)
Voor hulp en discussies, ga naar mutable-instruments.net/forum
