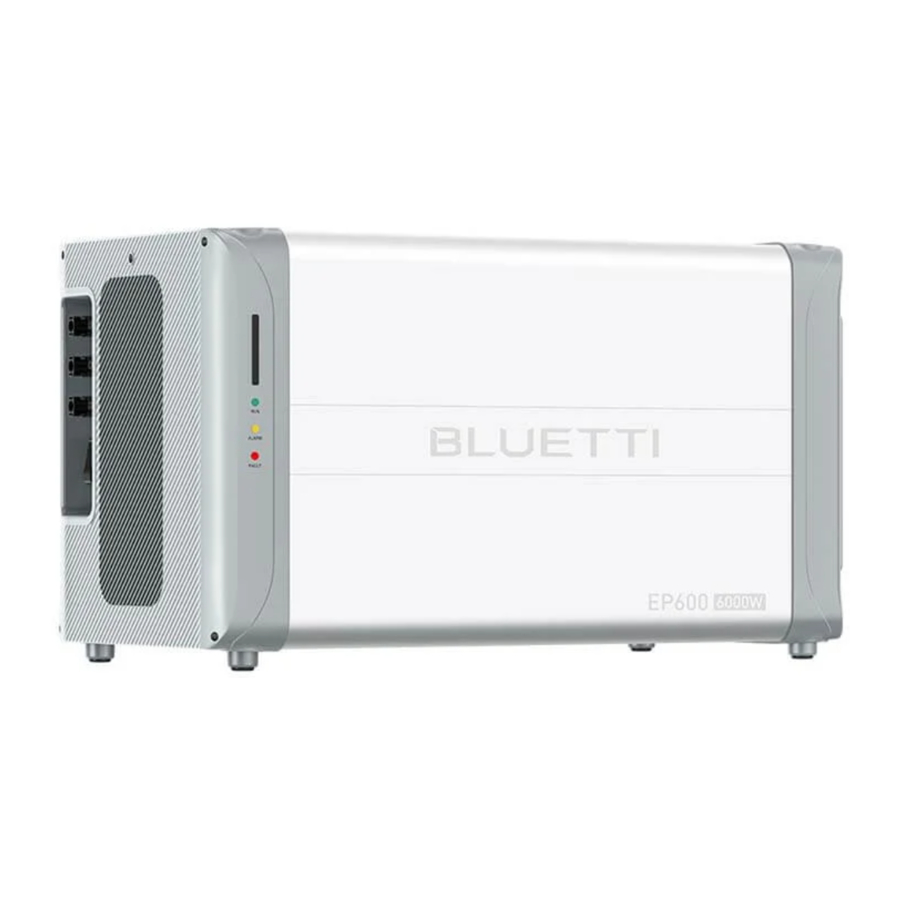

Bluetti EP600, B500 - Snelgids opslagsysteem

Overzicht

Installatie

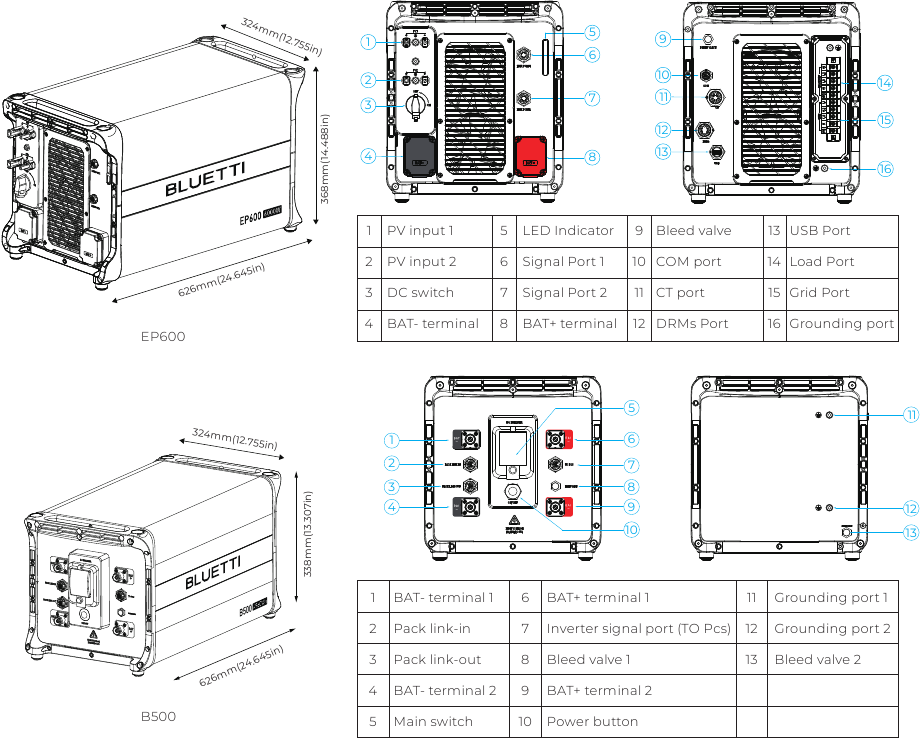

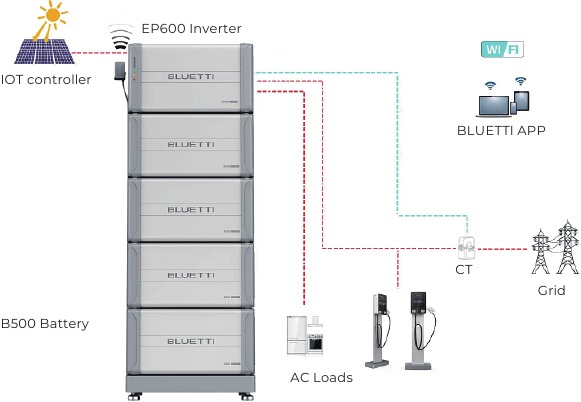

Overzicht

LET OP: De meter is alleen voor EP600 ESS met aan het net gekoppelde PV-omvormer, gratis verstrekt door BLUETTI.

1. Dit document is slechts een snelgids voor installatie. Raadpleeg de installatiehandleiding voor meer informatie.
2. De garantie dekt geen schade aan de apparatuur veroorzaakt door schending van de gids.

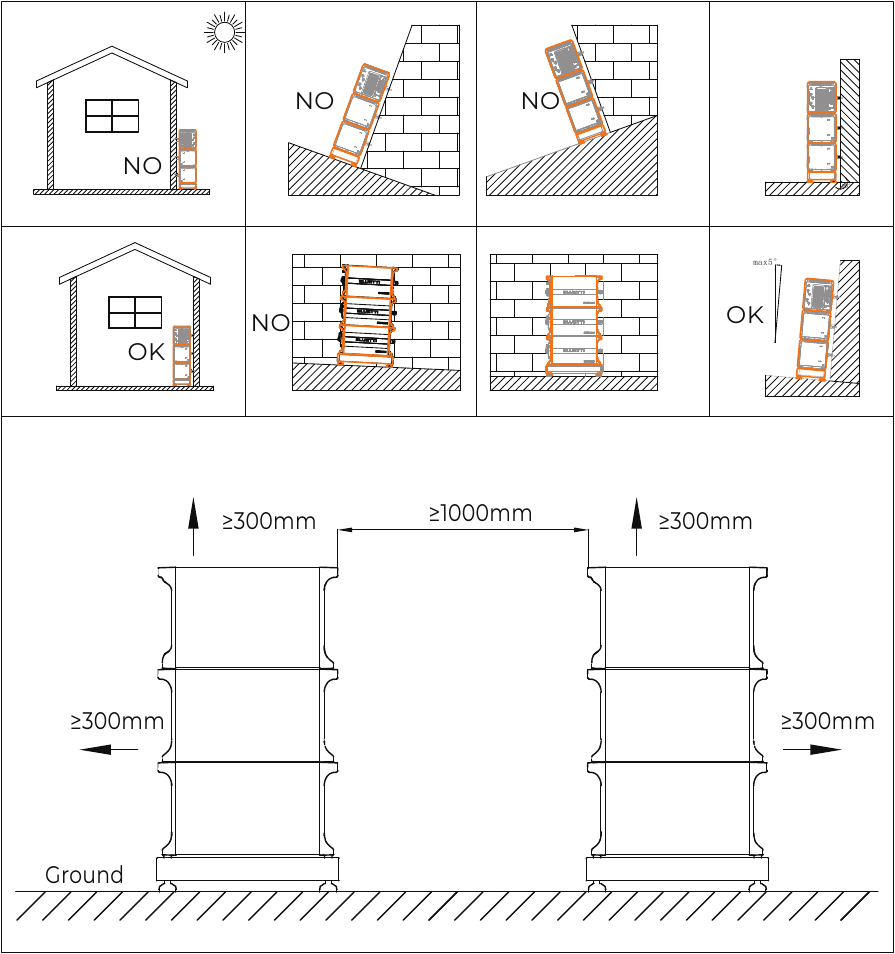

Installatievereisten

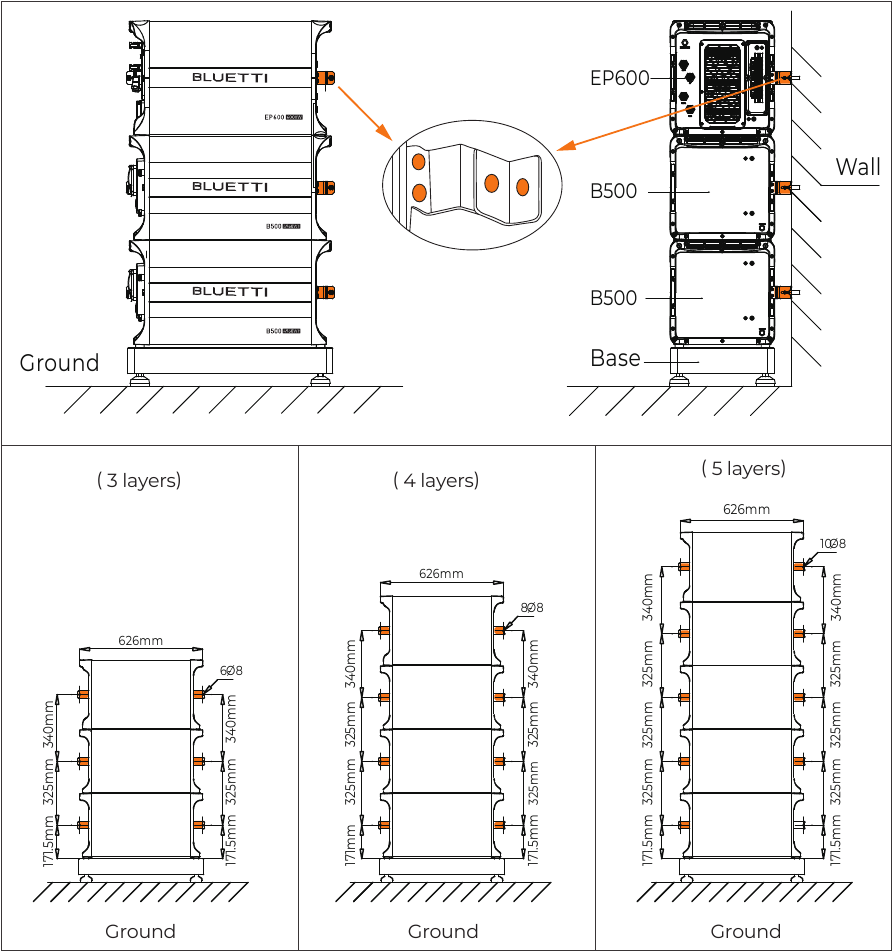

Wandmontage

Elektrische aansluiting

Overzicht

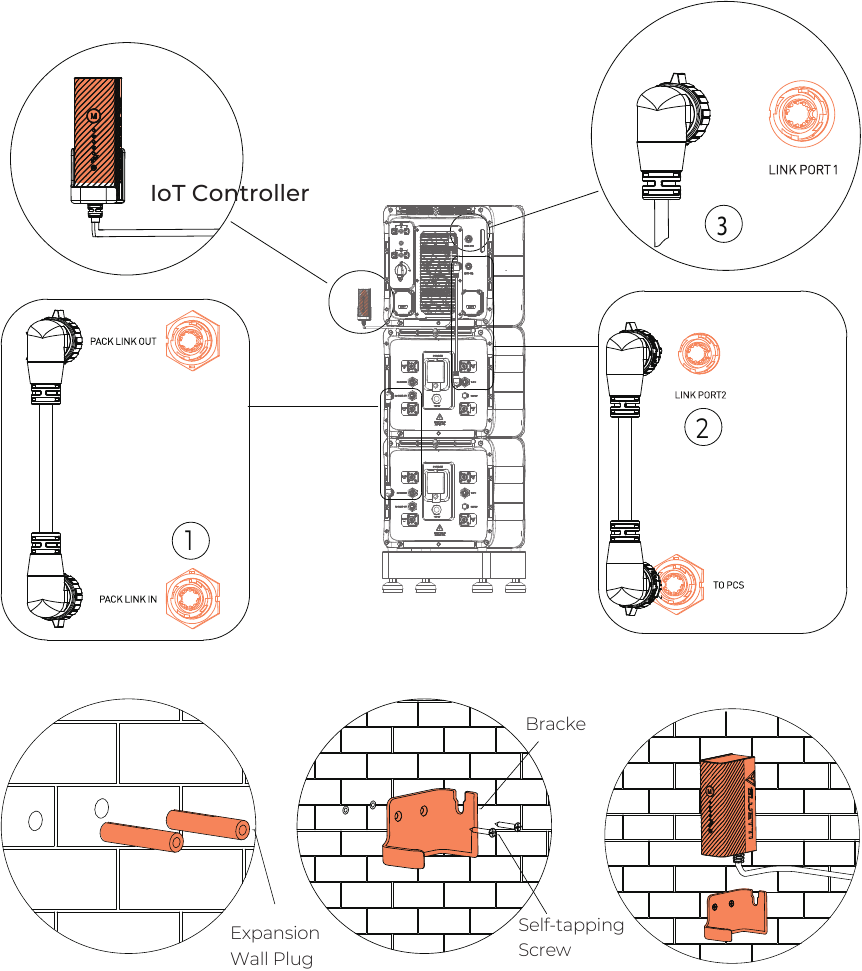

Sluit de communicatiekabel aan

Opmerking: Zorg ervoor dat de router is ingesteld op IEEE 802.11 b/g/n 2.4GHz.

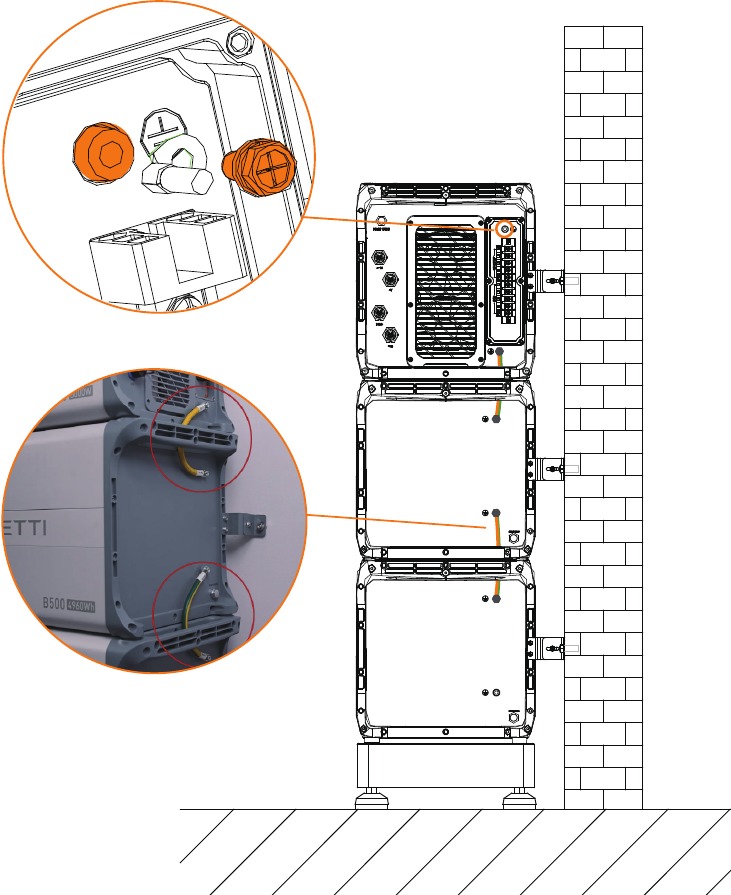

Sluit de aardingskabels aan

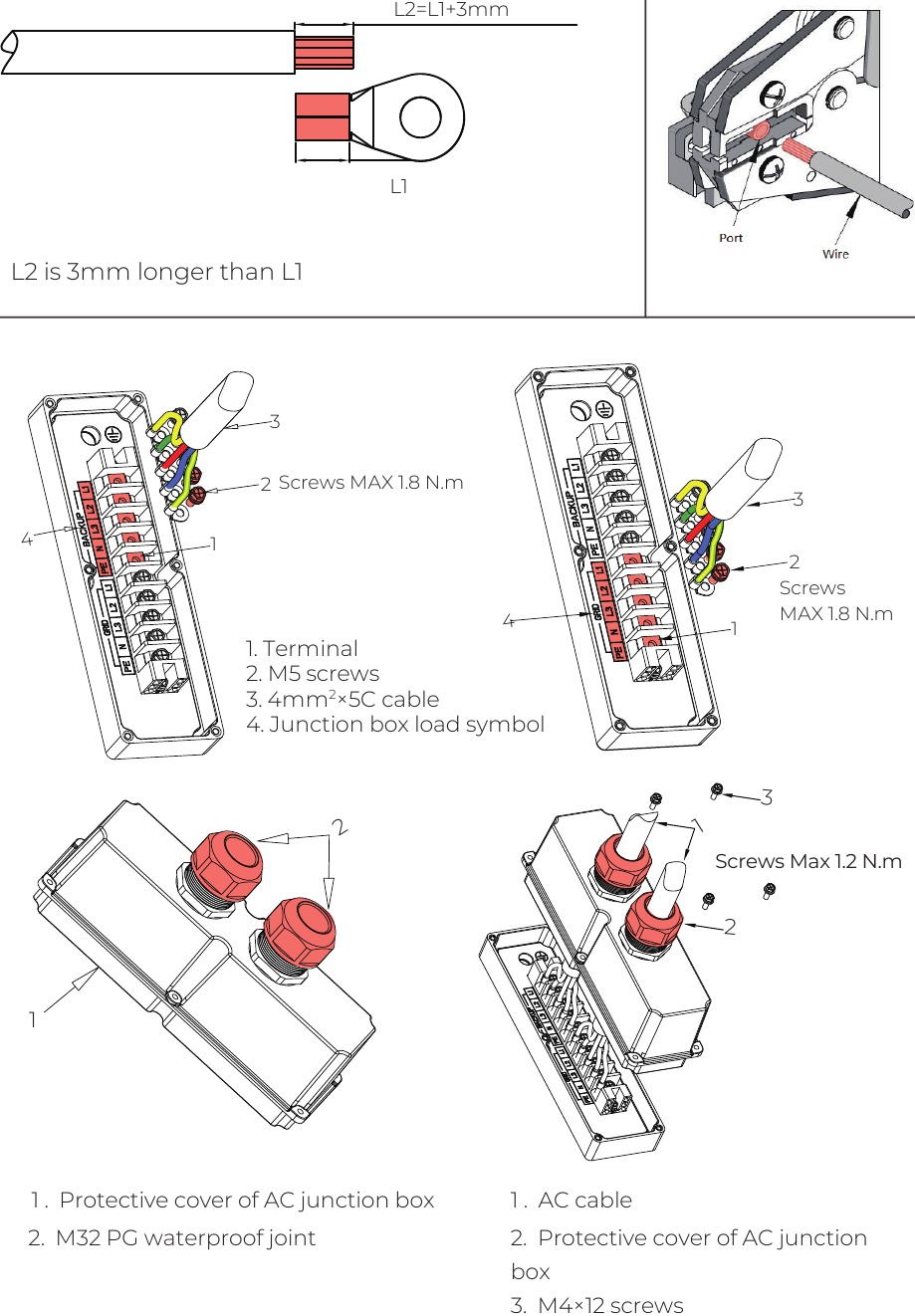

Sluit de NET- en BACKUP-kabels aan

LET OP: Het is verboden om de netkabels aan te sluiten op de BACKUP-interface van EP600.

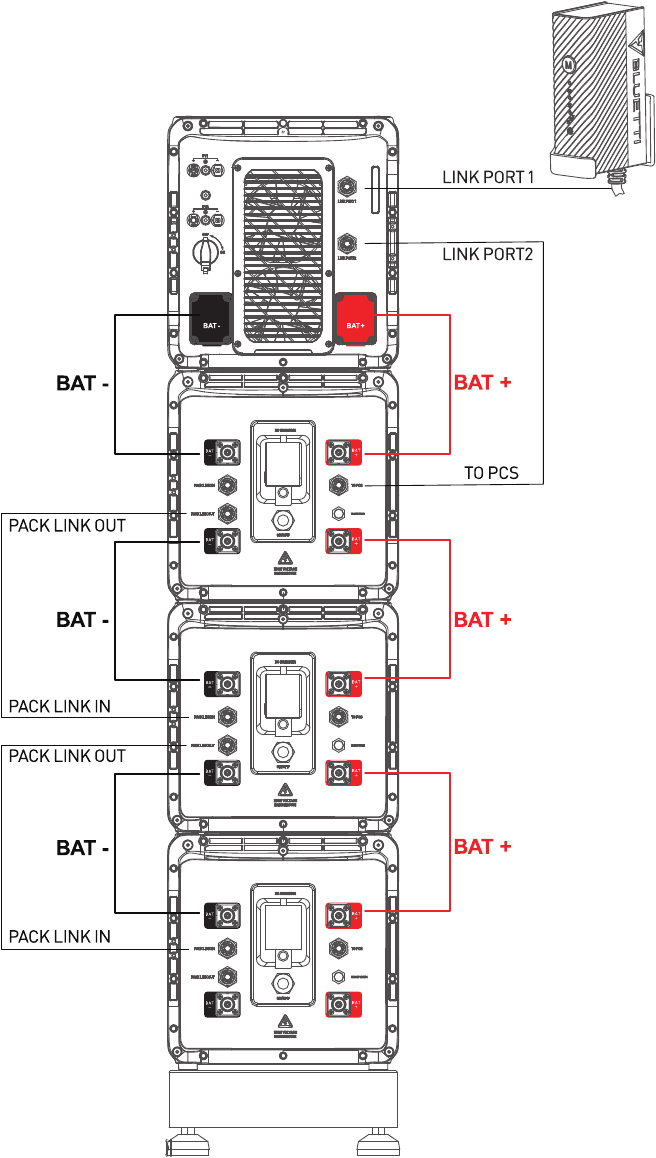

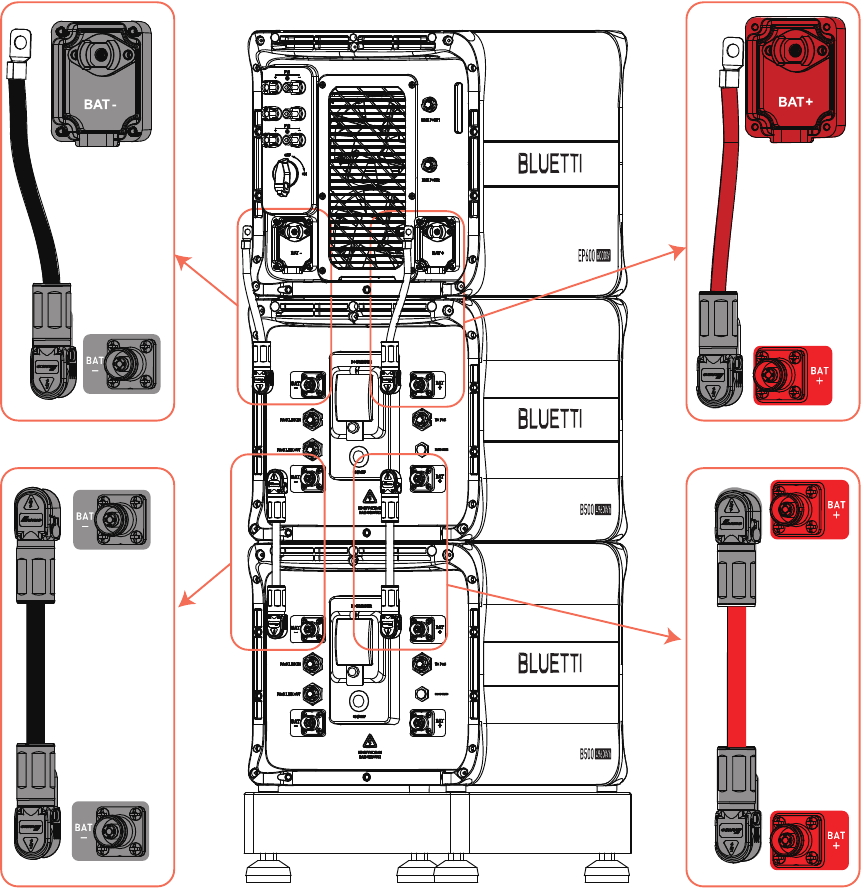

Sluit de batterijvoedingskabels aan

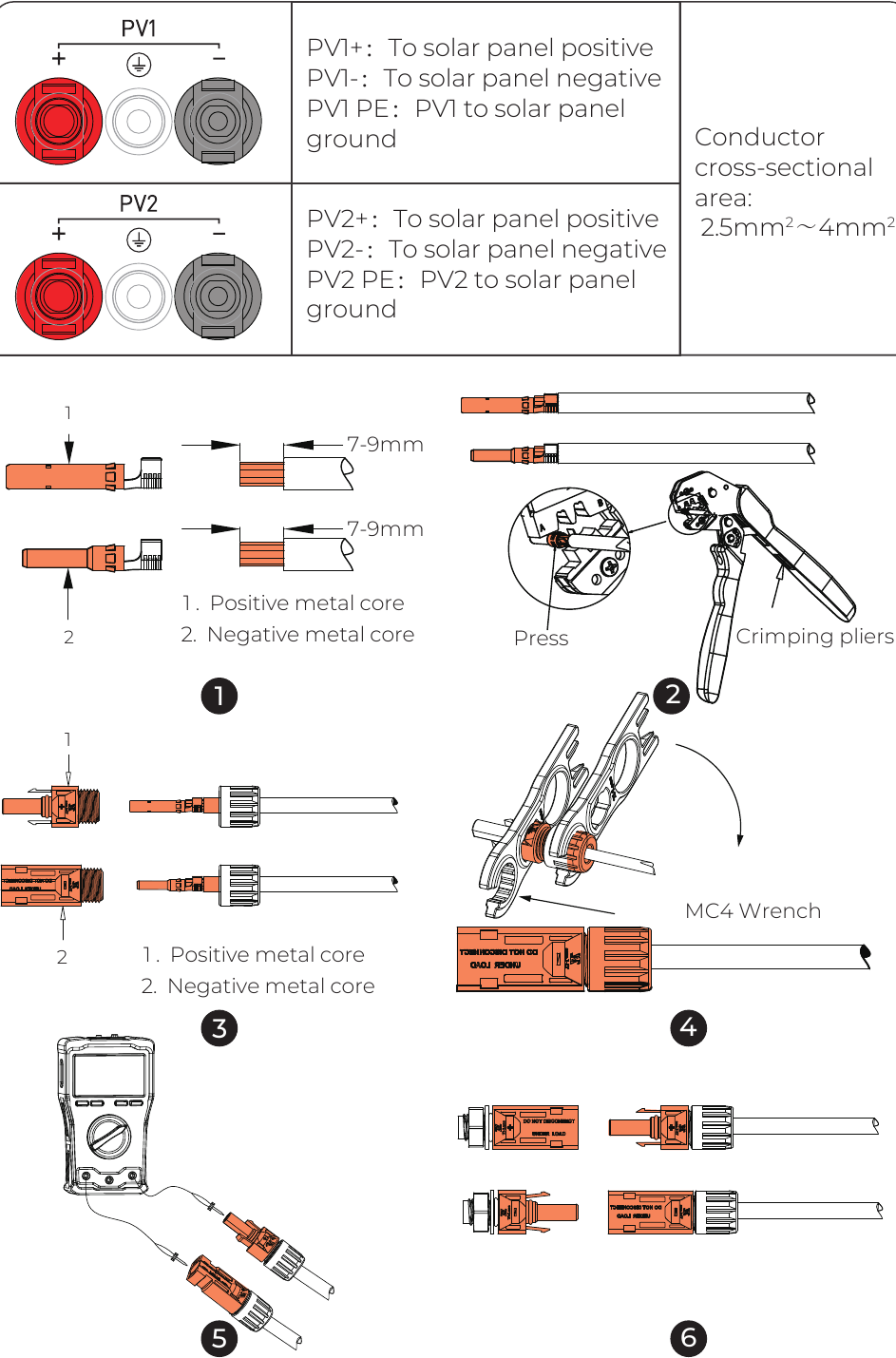

Sluit PV-kabels aan

LET OP: Controleer de open circuit spanning van PV-arrays, die minder dan 500V moet zijn.

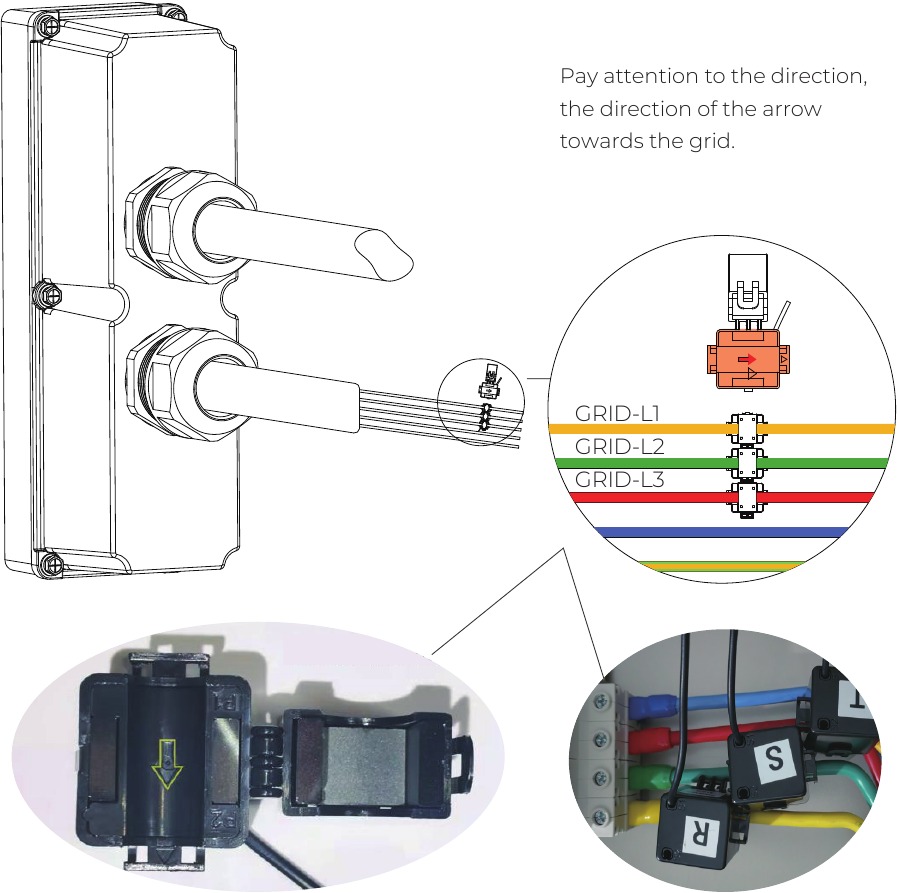

Bevestig de CT

OPMERKING:

1. De pijl in de CT wijst naar het elektriciteitsnet.
2. Fasevolgorde: L1 naar R, L2 naar S, L3 naar T.
3. De CT moet worden aangesloten op de L1-, L2- en L3-kabels van de hoofdautomaat van het elektriciteitsnet.

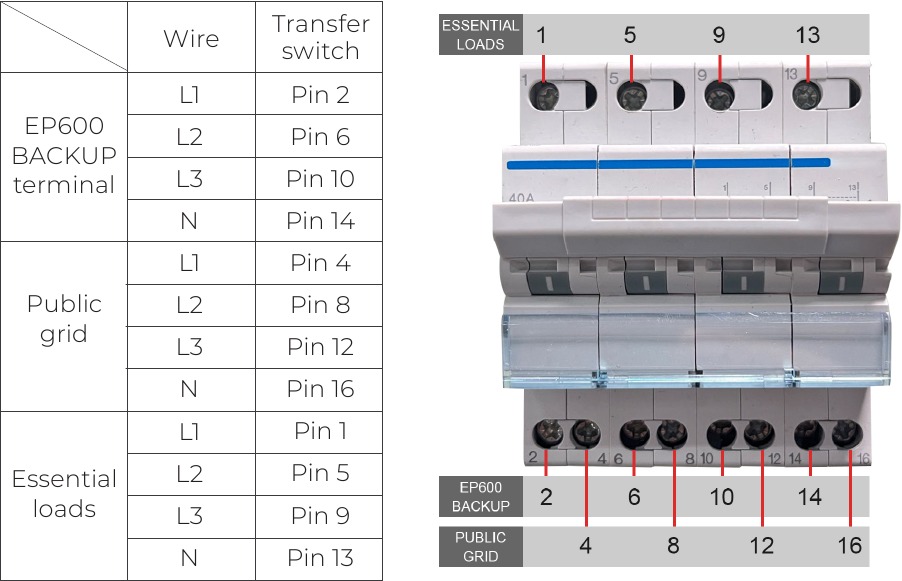

Installeer de transferschakelaar

OPMERKING:

1. De neutrale kabel van de BACKUP-aansluiting van EP600 mag niet worden aangesloten op de neutrale kabel van het openbare elektriciteitsnet.
2. Sluit de L1/L2/L3/N-draden van de EP600 BACKUP-aansluiting en het openbare elektriciteitsnet aan op de ingangszijde van de transferschakelaar, en de uitgangszijde op de essentiële belastingen.
3. Als het net stabiel is, schakel dan naar "II" om het openbare elektriciteitsnet te gebruiken om de belastingen van stroom te voorzien; anders schakelt u naar "I" om de EP600 UPS-modus te gebruiken om het ongemak veroorzaakt door stroomuitval te voorkomen.
4. Als EP600 ESS faalt, schakel dan naar "II" en neem contact op met de BLUETTI-klantenservice.

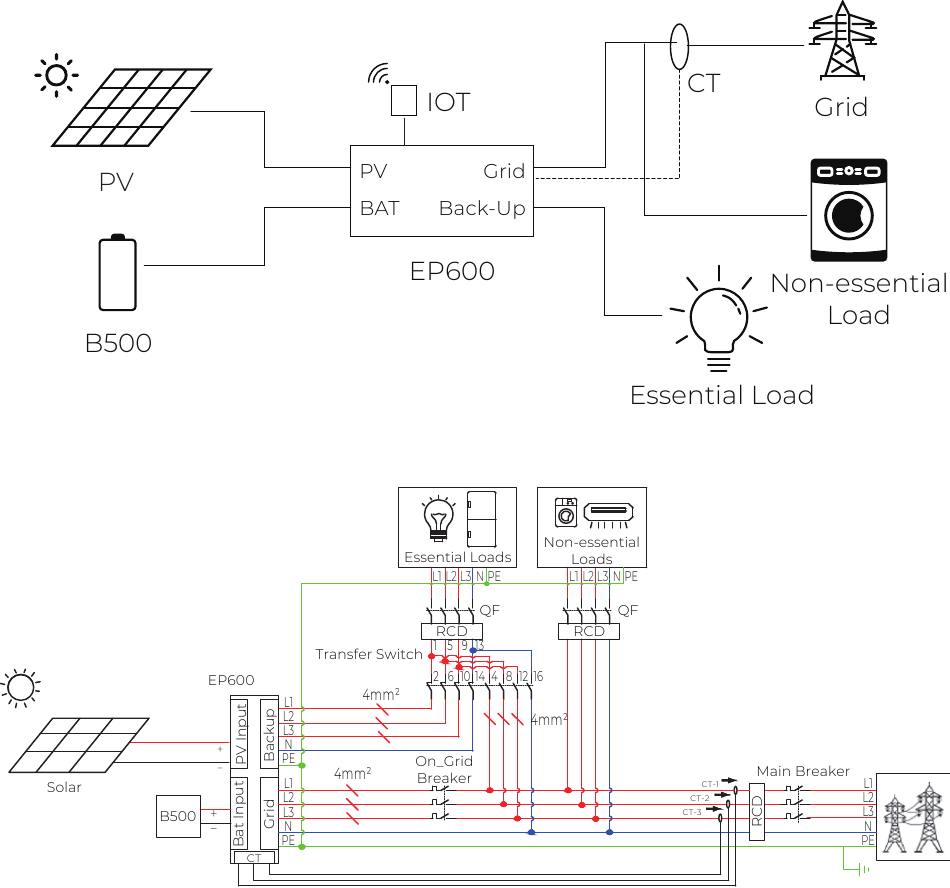

Elektrische aansluitmodus 1: DC-koppeling

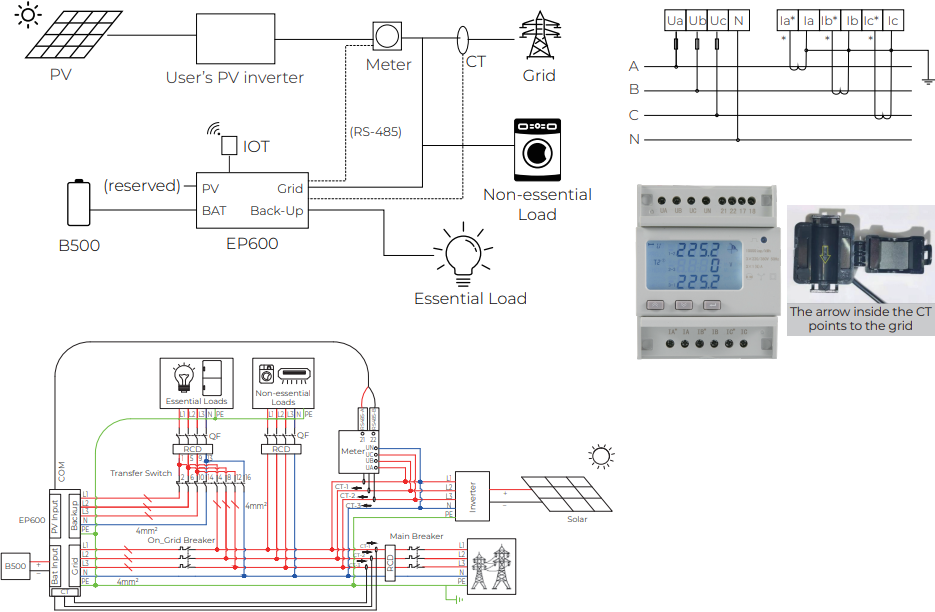

Elektrische aansluitmodus 2: AC-koppeling

OPMERKING:
De meter is alleen voor EP600 ESS met aan het net gekoppelde PV-omvormer.

1. Sluit UA/UB/UC/UN-kabels aan op de L1/L2/L3/N van de PV-omvormer.
2. Sluit de CT aan op de meter en bind ze aan L1/L2/L3-kabels van de PV-omvormer.
3. Sluit de 485-A rode draad aan op pin 21, 485-B zwarte draad op pin 22.

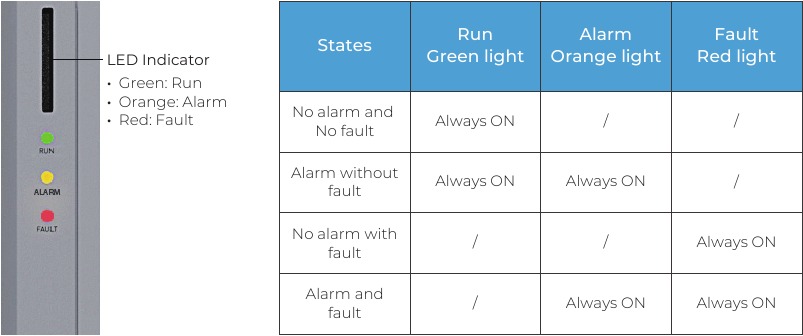

Inschakelen

Stap 1 Schakel de DC-stroomonderbrekers op EP600 in.

Stap 2 Schakel de DC-stroomonderbrekers op B500-batterijpakketten in. Houd de aan/uit-knop van een batterijpakket ongeveer 3 seconden ingedrukt en de groene indicator op de knop licht op.

Stap 3 Ongeveer 40 seconden later blijft de indicator op EP600 groen.

Stap 4 Schakel de AC-stroomonderbrekers in die zijn aangesloten op de EP600 NET-aansluiting.

Stap 5 Schakel het systeem in via de BLUETTI-app.

Stap 6 Controleer de spanning van de BACKUP-aansluiting.

Stap 7 Schakel de AC-stroomonderbrekers in die zijn aangesloten op de EP600-belastingspoort.

Stap 8 Controleer de werking van het EP600-systeem in de app.
