Delta A Serie (DTA) - Instructies Temperatuurregelaar
Inhoud

Voorzorgsmaatregelen
Elektrische Schok!
- Raak de AC-terminals niet aan terwijl de regelaar van stroom wordt voorzien om een elektrische schok te voorkomen.
- Zorg ervoor dat de stroom is uitgeschakeld wanneer u het apparaat aan de binnenkant controleert.
Deze regelaar is een open temperatuurregelaar. Zorg ervoor dat u elke gevaarlijke toepassing evalueert waarbij ernstig persoonlijk letsel of ernstige materiële schade kan optreden.
- Laat geen stof of vreemde voorwerpen in de regelaar vallen om te voorkomen dat deze defect raakt.
- Wijzig of demonteer de regelaar nooit.
- Sluit niets aan op de "No used" (Niet in gebruik) terminals.
- Moet de stroom uitschakelen bij het bedraden en vervangen van een temperatuursensor.
- Deze regelaar is een open unit en moet in een behuizing worden geplaatst, uit de buurt van hoge temperaturen, vochtigheid, druppelend water, corrosieve materialen, zwevend stof en elektrische schokken of trillingen.
- Wacht minstens één minuut nadat de stroom is uitgeschakeld om condensatoren te laten ontladen, en raak gedurende deze periode geen interne circuits aan.
Bestelinformatie

| 1 | Serie | DTA: Delta A Serie Temperatuurregelaar |
| 2 | Paneelgrootte | 4848, 4896, 9648, 7272, 9696 |
| 3 | Output Selectie | R: Relay output (Relais uitgang), SPDT (SPST: 1/16 DIN size), 250VAC, 5A V: Voltage Pulse output (Spanningspuls uitgang), 14V+10% ~ -20% (Max. 40mA) C: Current output (Stroom uitgang), 4~20mA |
| 4 | Communicatie (Optioneel) | 0: No interface (Geen interface) 1: RS-485 |
| 5 | Current Transformer (Optioneel) (Stroom transformator (Optioneel)) | None: No CT function (Current transformer is not provided) (Geen CT functie (Stroom transformator is niet voorzien)) T: Current transformer is provided (only DTA7272 series support) (Stroom transformator is voorzien (alleen DTA7272 serie ondersteuning)) |

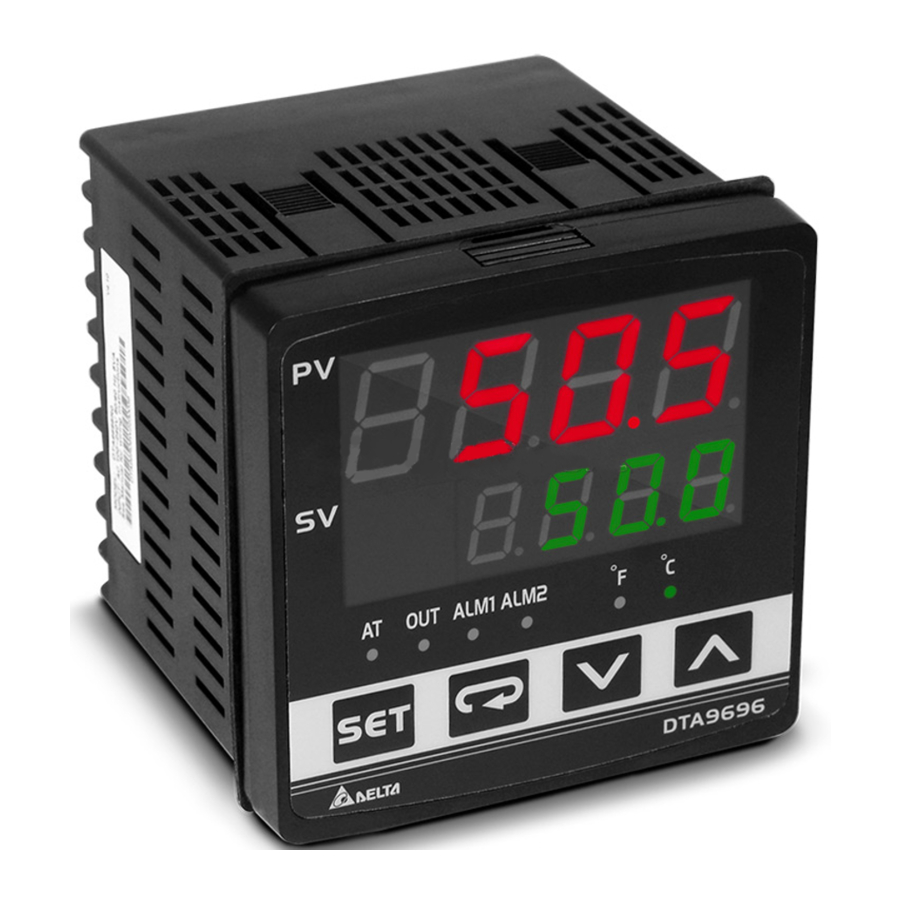

Display, LED & Drukknoppen

- PV Display : to display the process value or parameter type. (om de proceswaarde of het parametertype weer te geven)
- SV Display : to display set point, manipulated variable or set value of the parameter. (om het instelpunt, de bewerkte variabele of de ingestelde waarde van de parameter weer te geven)
- AT : flashes when the Auto-tuning operation is ON. (knippert wanneer de Auto-tuning operatie AAN staat)
- OUT : lights when the output is ON. (licht op wanneer de output AAN staat)
- ALM1 / ALM2 : lights when Alarm 1 or Alarm 2 output is ON. (licht op wanneer Alarm 1 of Alarm 2 uitgang AAN staat)
: Function key (Functietoets). Select the desired function mode and confirm a setting value. (Selecteer de gewenste functie modus en bevestig een instelwaarde)
: Mode key (Modus toets). Press this key to set parameters within each function mode. (Druk op deze toets om parameters in te stellen binnen elke functie modus)
: Up key (Omhoog toets). Press this key to increase values displayed on the SV display. Hold down this key to speed up the (Druk op deze toets om de waarden op het SV-display te verhogen. Houd deze toets ingedrukt om de snelheid te verhogen)
: Down key (Omlaag toets). Press this key to decrease values displayed on the SV display. Hold down this key to speed up the decrements (Druk op deze toets om de waarden op het SV-display te verlagen. Houd deze toets ingedrukt om de stappen te versnellen)
Specificaties
| Input voltage (Ingangsspanning) | 100 ~ 240VAC, 50/60Hz |
| Display method (Weergavemethode) | 7-segment digit LED Display Process value (PV): Red, Set point (SV): Green (7-segment digit LED Display Proceswaarde (PV): Rood, Instelpunt (SV): Groen) |
| Sensor type (Sensortype) | Thermocouple: K, J, T, E, N, R, S, B, U, L, Txk |
| 3-wire Platinum RTD: Pt100, JPt100 Copper resistor: Cu50 (Koper weerstand: Cu50) | |
| Control mode (Besturingsmodus) | PID, ON/OFF control (AAN/UIT besturing) or Manual tuning (Handmatige afstemming) |
| Display accuracy (Weergavenauwkeurigheid) | 0.1% of measuring range (van meetbereik) |
| Sampling rate (Bemonsteringsfrequentie) | 500 msec/per scan |
| Ambient temperature (Omgevingstemperatuur) | 0o C ~ 50o C |
| Relative humidity (Relatieve luchtvochtigheid) | 35% ~ 80% (non-condensing) (niet-condenserend) |
Bediening

- Operation Mode: Voer uit volgens de instellingen van gerelateerde controleparameters
| LED-display | Uitleg | Standaard |
![]() | RUN/STOP: De controle-instelling begint. Run ( ) of Stop ( ) modus op het SV-display. | RUN |
![]() | ALARM1 HIGH: Bovenlimiet alarm 1 | 4.0 oC |
![]() | ALARM1 LOW: Onderlimiet alarm 1 | 4.0 oC |
![]() | ALARM2 HIGH: Bovenlimiet alarm 2 | 4.0 oC |
![]() | ALARM2 LOW: Onderlimiet alarm 2 | 4.0 oC |
![]() | Setting lock: Lock 1 ( ), Lock 2 ( ) of OFF ( ) op het SV-display. Lock 1-modus kan alle instellingen vergrendelen en Lock 2-modus kan alleen andere dan de SV-waarde vergrendelen. Wanneer de OFF-modus is geselecteerd, is de Lock-functie uitgeschakeld (OFF).Als u tegelijkertijd op en drukt, kan de "Lock" (Vergrendel) status worden vrijgegeven en keert de controller terug naar het vorige display. | OFF |
![]() | OUT: Weergave van de uitvoerwaarde en aanpassing van de uitvoerwaarde in handmatige afstemmingsregeling | 0 |
![]() | CT: In het geval van het gebruik van een externe stroomtransformator (CT), geeft de controller de stroomwaarde weer die wordt gemeten door CT, als de regeling uit staat (ON) | Alleen lezen |
- Regulation Mode: Stel de controleparameters in
| LED-display | Uitleg | Standaard |
![]() | AT: Auto-tuning instelling. Wanneer de AT-sleutel is ingesteld op ON ( ). | OFF |
![]() | P: Proportionele Band (PID-regeling) | 47.6 |
![]() | I: Integrale tijd (PID-regeling) | 260 |
![]() | D: Afgeleide tijd (PID-regeling) | 41 |
![]() | PdoF: Offset-output wanneer de P- of PD-regelfunctie AAN (ON) is. | 0 |
![]() | ioF: Standaardwaarde van integraal volume wanneer de PID-regelfunctie AAN (ON) is en de integrale tijdconstante niet gelijk is aan 0 (nul). | 0 |
![]() | HTS: Stel de verwarmingshysterese in wanneer de AAN/UIT (ON/OFF) regelfunctie AAN (ON) is. | 0 |
![]() | CTS: Stel de koelhysterese in wanneer de AAN/UIT (ON/OFF) regelfunctie AAN (ON) is. | 0 |
![]() | HTPD: PID-verwarmingsregelcyclus instelling (PID-regeling) | C, V: 4sec |
![]() | CLPD: PID-koelregelcyclus instelling (PID-regeling) | R: 20sec |
![]() | TPOF: Reguleer de waarde van de temperatuurafwijking | 0 |
![]() | TPGN: Reguleer de waarde van de temperatuurversterking | 0 |
![]() | CRHI: Reguleer de waarde van de 20mA output afwijking | 0 |
![]() | CRLO: Reguleer de waarde van de 4mA output afwijking | 0 |
- Initial Setting Mode: Initiële instellingen van de controller en communicatieparameters
| LED-display | Uitleg | Standaard |
![]() | INPUT: Selecteer het type temperatuursensor ingang | PT2 |
![]() | UNIT: Temperatuur weergave eenheid, C ( ) en F ( ) | oC |
![]() | T-HIGH: Bovenlimiet voor temperatuurbereik | 500.0 |
![]() | T-LOW: Onderlimiet voor temperatuurbereik | -20.0 |
![]() | CONTROL: Instelling van de controle-methode op het SV-display: PID ( ), AAN/UIT (ON/OFF) regeling ( ), of handmatige afstemming ( ) | PID |
![]() | SWITCH: Selecteer verwarmen (Heating) ( ) of koelen (Cooling) ( ) actie | HEAT |
![]() | AL1 SET: Alarm 1 instelling | 0 |
![]() | AL2 SET: Alarm 2 instelling | 0 |
![]() | C SELECT: ASCII, RTU communicatie formaten selectie | ASCII |
![]() | C WE: Write-in functie uitschakelen/inschakelen | OFF |
![]() | C NO: Adres instelling | 1 |
![]() | BPS: Baud rate instelling | 9,600 |
![]() | LENGTH: Instelling van de datalengte | 7 |
![]() | PARITY: Pariteitsbit instelling | E |
![]() | STOP BIT: Stop bit instelling | 1 |
Temperatuursensor type & Temperatuurbereik
| Sensortype | Display | Bereik | Sensortype | Display | Bereik |
| Pt100 | ![]() | 0.0 ~ 100.0°C | E | ![]() | 0 ~ 600°C |
| Pt100 | ![]() | -20.0 ~ 500.0°C | T | ![]() | -20.0 ~ 400.0°C |
| Pt100 | ![]() | -200 ~ 600°C | T | ![]() | -200 ~ 400°C |
| JPt100 | ![]() | 0.0 ~ 100.0°C | J | ![]() | -20.0 ~ 400.0°C |
| JPt100 | ![]() | -20.0 ~ 400.0°C | J | ![]() | -100 ~ 850°C |
| Cu50 | ![]() | -50.0 ~ 150.0°C | K | ![]() | -20.0 ~ 500.0°C |
| Cu50 | ![]() | -50 ~ 150°C | K | ![]() | -200 ~ 1300°C |
| B | ![]() | 100 ~ 1800°C | L | ![]() | -200 ~ 850°C |
| S | ![]() | 0 ~ 1,700°C | U | ![]() | -200 ~ 500°C |
| R | ![]() | 0 ~ 1,700°C | Txk | ![]() | -200 ~ 800°C |
| N | ![]() | -200 ~ 1,300°C |
Alarmuitgangen
| Instelwaarde | Alarmtype |
| 0 | Alarmfunctie uitgeschakeld |
| 1 | Afwijking boven- en ondergrens: Deze alarmuitgang werkt wanneer de PV-waarde hoger is dan de instelwaarde SV+(AL-H) of lager dan de instelwaarde SV-(AL-L). |
| 2 | Afwijking bovengrens: Deze alarmuitgang werkt wanneer de PV-waarde hoger is dan de instelwaarde SV+(AL-H). |
| 3 | Afwijking ondergrens: Deze alarmuitgang werkt wanneer de PV-waarde lager is dan de instelwaarde SV-(AL-L). |
| 4 | Omgekeerde afwijking boven- en ondergrens: Deze alarmuitgang werkt wanneer de PV-waarde zich in het bereik van de instelwaarde SV+(AL-H) en SV-(AL-L) bevindt. |
| 5 | Absolute waarde boven- en ondergrens: Deze alarmuitgang werkt wanneer de PV-waarde hoger is dan de instelwaarde AL-H of lager dan de instelwaarde AL-L. |
| 6 | Absolute waarde bovengrens: Deze alarmuitgang werkt wanneer de PV-waarde hoger is dan de instelwaarde AL-H. |
| 7 | Absolute waarde ondergrens: Deze alarmuitgang werkt wanneer de PV-waarde lager is dan de instelwaarde AL-L. |
| 8 | Afwijking boven- en ondergrens met standby-sequentie: Deze alarmuitgang werkt wanneer de PV-waarde de ingestelde waarde (SV-waarde) bereikt en de waarde hoger is dan de instelwaarde SV+(AL-H) of lager dan de instelwaarde SV-(AL-L). |
| 9 | Afwijking bovengrens met standby-sequentie: Deze alarmuitgang werkt wanneer de PV-waarde de ingestelde waarde (SV-waarde) bereikt en de bereikte waarde hoger is dan de instelwaarde SV+(AL-H). |
| 10 | Afwijking ondergrens met standby-sequentie: Deze alarmuitgang werkt wanneer de PV-waarde de ingestelde waarde (SV-waarde) bereikt en de bereikte waarde lager is dan de instelwaarde SV-(AL-L). |
| 11 | Hysteresis bovengrens alarmuitgang: deze alarmuitgang werkt als de PV-waarde hoger is dan de instelwaarde SV+(AL-H). Deze alarmuitgang is UIT (OFF) wanneer de PV-waarde lager is dan de instelwaarde SV+(AL-L). |
| 12 | Hysteresis ondergrens alarmuitgang: deze alarmuitgang werkt als de PV-waarde lager is dan de instelwaarde SV-(AL-H). Deze alarmuitgang is UIT (OFF) wanneer de PV-waarde hoger is dan de instelwaarde SV-(AL-L). |
| 13 | CT-alarmuitgang: Dit alarm werkt wanneer de stroom gemeten door de transformator (CT) lager is dan AL-L of hoger dan AL-H (Deze alarmuitgang is alleen beschikbaar voor de controller met stroomtransformator). U kunt het stroomalarmbereik instellen tussen 0.5A ~ 30A, de weergave resolutie is 0.1A en de meetnauwkeurigheid is +/- 0.5A. |
Lijst van communicatieparameters
- Communicatieprotocol: Modbus (ASCII), 2400 ~ 38400bps
- Functiecode: 03H om de inhoud van het register te lezen (Max. 3 woorden); 06H om 1 (één) woord in het register te schrijven.
| Adres | Inhoud | Uitleg |
| 4700H (R) | Proceswaarde (PV) | De meeteenheid is 0.1 oC of oF |
| 4701H | Instelpunt (SV) | Eenheid is 0.1, oC of oF |
| 4702H | Bovengrens alarm 1 | |
| 4703H | Ondergrens alarm 1 | |
| 4704H | Bovengrens alarm 2 | |
| 4705H | Ondergrens alarm 2 | |
| 4706H | Bovengrens van temperatuurbereik | De gegevensinhoud mag niet hoger zijn dan het temperatuurbereik. |
| 4707H | Ondergrens van temperatuurbereik | De gegevensinhoud mag niet lager zijn dan het temperatuurbereik. |
| 4708H | PB Proportionele band | 0.1 ~ 999.9, eenheid is 0.1 |
| 4709H | Ti Integrale tijd | 0 ~ 9,999 |
| 470AH | Td Afgeleide tijd | 0 ~ 9,999 |
| 4711H | Besturingsmethode | 0: PID, 1: AAN/UIT (ON/OFF), 2: handmatige afstemming |
| 4714H | Temperatuurregeling waarde | -999 ~ 999, eenheid: 0.1 |
| 4718H | Selectie verwarming/koeling (Heating/Cooling) | Verwarming (Heating): 0 (standaard), Koeling (Cooling): 1 |
| 4719H | Besturing Start/Stop instelling | Start (Run): 1 (standaard), Stop (Stop): 0 |
| 4729H | AT instelling | Uit (Off): 0 (standaard), Aan (On): 1 |
| 4733H | CT-monitor waarde | Eenheid is 0.1A |

Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Delta A Serie (DTA) - Instructies Temperatuurregelaar
