TP-Link Deco X50-PoE - AX3000 Whole Home Mesh Wi-Fi 6-systeemhandleiding

Inhoud

Inleiding

Deze handleiding biedt een korte inleiding tot het Whole Home Deco Mesh Wi-Fi 6-systeem met PoE en regelgevingsinformatie.
Functies die beschikbaar zijn in Deco kunnen variëren per model en softwareversie. De beschikbaarheid van Deco kan ook variëren per regio of ISP. Alle afbeeldingen, stappen en beschrijvingen in deze handleiding zijn slechts voorbeelden en geven mogelijk niet uw daadwerkelijke Deco-ervaring weer.

Conventies

In deze handleiding worden de volgende conventies gebruikt:

Conventie Beschrijving
Deco Staat voor Deco Whole Home Mesh Wi-Fi-systeem/-eenheid.
Onderstrepen Hyperlinks zijn blauwgroen en onderstreept. U kunt klikken om door te verwijzen naar een website of een specifiek gedeelte.
Blauwgroen Belangrijke informatie wordt in blauwgroen weergegeven, inclusief tekst op de beheerpagina, zoals menu's, items, knoppen enzovoort.
waarschuwing Opmerking: Het negeren van dit type opmerking kan leiden tot een storing of schade aan het apparaat.
informatie Tips: Geeft belangrijke informatie aan die u helpt uw apparaat beter te gebruiken.

Meer info

Disclaimer snelheid/dekking/hoeveelheid apparaten

Maximale draadloze signaalfrequenties zijn de fysieke frequenties die zijn afgeleid van IEEE-standaard 802.11-specificaties. Daadwerkelijke draadloze gegevensdoorvoer en draadloze dekking, en de hoeveelheid verbonden apparaten zijn niet gegarandeerd en zullen variëren als gevolg van netwerkomstandigheden, clientbeperkingen en omgevingsfactoren, waaronder bouwmaterialen, obstakels, volume en dichtheid van verkeer en clientlocatie.

MU-MIMO Disclaimer
Voor het gebruik van MU-MIMO moeten clients ook MU-MIMO ondersteunen.

IoT-compatibiliteitsdisclaimer
IoT-compatibiliteit verwijst alleen naar slimme apparaten die kunnen worden bediend via de Deco-app. Andere draadloze apparaten kunnen nog steeds verbinding maken met Deco voor normaal Wi-Fi-gebruik.

Seamless Roaming-disclaimer

Clients moeten 802.11k/v/r ondersteunen en vereisen mogelijk extra installatie. De prestaties kunnen variëren, afhankelijk van het clientapparaat.

HomeShield-disclaimer

HomeShield omvat het gratis basisabonnement. Er gelden kosten voor het Pro-abonnement. Ga naar tp-link.com/homeshield voor meer informatie.

Uiterlijk

Elke Deco heeft een LED die van kleur verandert afhankelijk van de status, één Gigabit PoE-poort, een geavanceerde 2,5 Gbps PoE-poort, een voedingssleuf en een resetknop.

Zie de onderstaande uitleg:

informatie Tip: Het productlabel is te vinden aan de onderkant van het product.

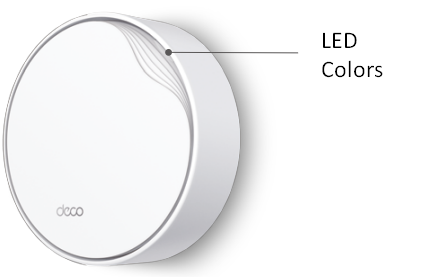

Uiterlijk - Deel 1

Geel pulserend: Deco wordt opnieuw ingesteld.
Geel continu: Deco start op.

Blauw pulserend: Deco is klaar voor installatie.
Blauw continu: Deco wordt ingesteld.

Groen pulserend: Deco voert een firmware-upgrade uit.
Groen continu: Deco is helemaal ingesteld en verbonden.

Rood pulserend: De satelliet-Deco is losgekoppeld van de hoofd-Deco.
Rood continu: Deco heeft een probleem.

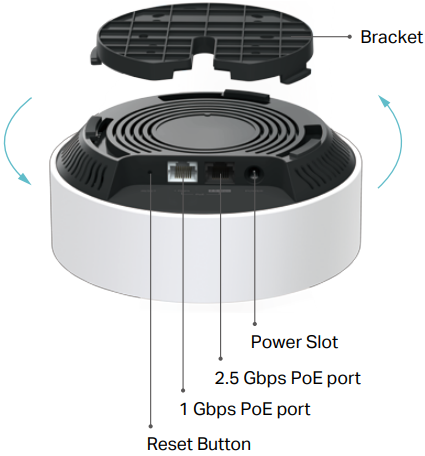

Uiterlijk - Deel 2

Voeding: Deco kan worden gevoed via een voedingsadapter of een PSE-apparaat (zoals een PoE-switch).

Multi-Gig-internetverbinding: 1× 2,5 Gbps-poort en 1× Gigabit-poort maken optimaal gebruik van gigabit-snelheden van uw lokale ISP. WAN/LAN-ondersteuning voldoet aan al uw internetbehoeften.

Reset: Houd 1 seconde ingedrukt en laat los om Deco terug te zetten naar de fabrieksinstellingen. Het lampje dat verandert van geel pulserend in geel continu geeft aan dat de reset is gelukt.

Montage-opties


Plafondmontage


Wandmontage


Tafelmodel

Uw Deco inschakelen

Deco kan worden gevoed via een voedingsadapter of een PSE-apparaat (zoals een PoE-switch) dat voldoet aan Power Source Class 2 (PS2) of Limited Power Source (LPS) en Electrical Energy Source Class 1 (ES1) van IEC 62368-1.

Installatievideo is te vinden op https://www.tp-link.com/support/download/deco-x50-poe/

Optie 1: via PoE-switch (voldoet aan 802.3at)

Via PoE-switch (voldoet aan 802.3at)
Sluit een Ethernet-kabel aan van de PoE-switch (voldoet aan 802.3at) op de Ethernet-poort van de Deco. Het vermogen mag niet minder zijn dan 18 W.

Optie 2: via voedingsadapter

Via voedingsadapter
Steek het ene uiteinde van de meegeleverde voedingsadapter in de voedingspoort van de Deco en het andere uiteinde in een standaard stopcontact.

Uw Deco-netwerk instellen

Laten we eerst beginnen met het instellen van het Deco-netwerk. Download de TP-Link Deco-app voor iOS of Android en volg vervolgens de app om de installatie te doorlopen.

Installatievideo is te vinden op https://www.tp-link.com/support/download/deco-x50-poe/

  1. Download de Deco-app
    Download en installeer de Deco-app van Google Play of App Store, of door de QR-code hieronder te scannen.

OF

www.apple.com

play.google.com

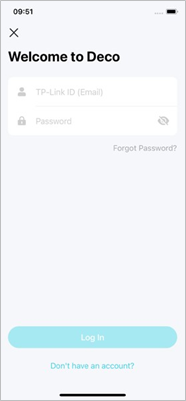

  1. Inloggen met TP-Link ID

    Open de app en log in met uw TP-Link ID. Als u geen TP-Link ID hebt, maak er dan eerst een aan.
    informatie Tip: Als u uw inlogwachtwoord bent vergeten, tikt u op Wachtwoord vergeten. (Forgot Password.)
    De app helpt u bij het opnieuw instellen van uw wachtwoord.

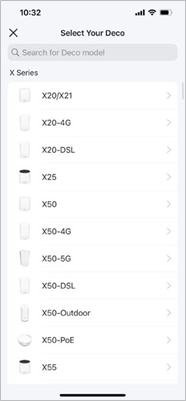

  2. Selecteer uw Deco-model

    Zoek en selecteer uw Deco-model. Als u meer dan één Deco-model hebt, tikt u op de vraag onder het zoekvak om te controleren hoe u het algehele netwerk kunt maximaliseren.

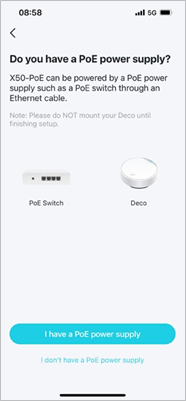

  3. Sluit uw Deco aan

    Schakel uw modem uit, sluit uw Deco aan op de modem en schakel ze vervolgens allebei in.
    Als u geen modem hebt, sluit u uw Deco rechtstreeks aan op de Ethernet-aansluiting.

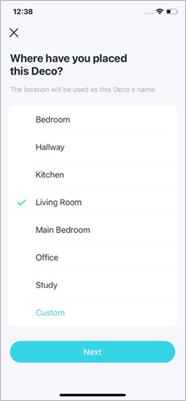

  4. Specificeer de locatie van uw Deco

    Selecteer of pas een locatie aan voor uw Deco. De locatie wordt gebruikt als de naam van uw Deco.

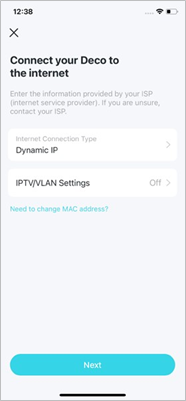

  5. Verbind uw Deco met het internet

    Selecteer het type internetverbinding en voer de informatie in. Neem contact op met uw internetprovider als u het niet zeker weet.

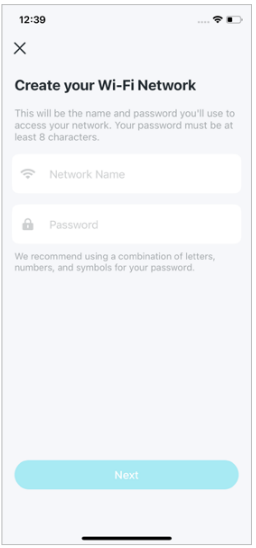

  6. Maak uw Deco Wi-Fi aan

    Maak de netwerknaam en het wachtwoord aan voor uw Deco en maak er verbinding mee.

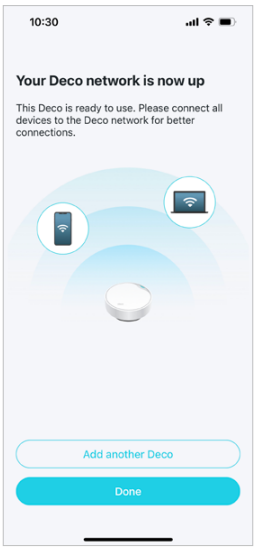

  7. Installatie voltooid

    Uw Deco-netwerk is nu actief. U kunt uw apparaten verbinden met het Deco-netwerk.
    Als u meer Deco's hebt, tikt u op Nog een Deco toevoegen (Add another Deco) om ze aan uw netwerk toe te voegen.

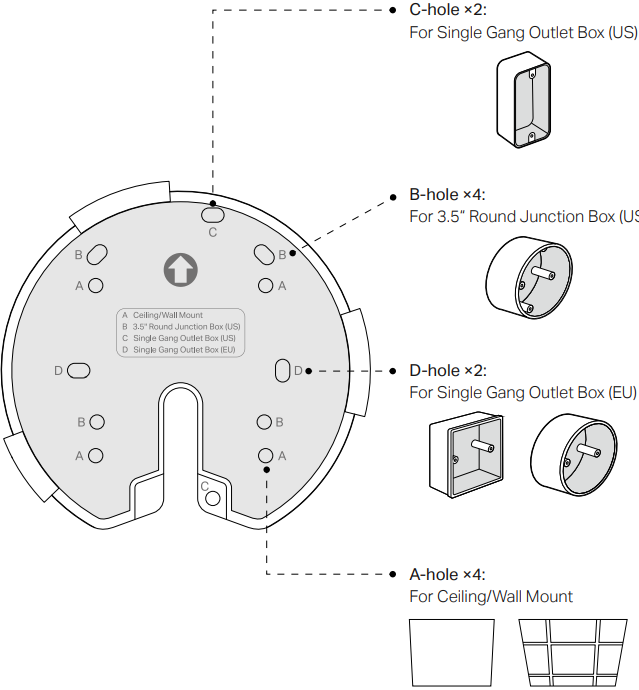

Uw Deco monteren

Deco kan aan de muur, het plafond of op een lasdoos worden gemonteerd met behulp van de schroeven in de verpakking. Kies de juiste montagemethoden.
Uw Deco monteren

Montagevideo is te vinden op https://www.tp-link.com/support/download/deco-x50-poe/

Schroeven

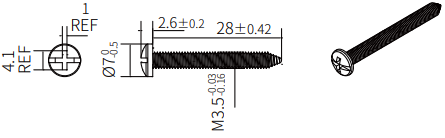

US: M3.5*28
US: M3.5*28

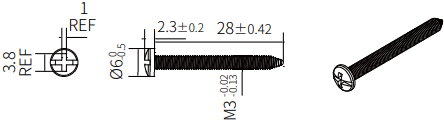

EU: M3*28 / M3.5*28 1
EU: M3*28 / M3.5*28 1

OF

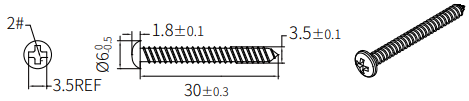

Wandmontage: ST3.5*30
Wandmontage: ST3.5*30

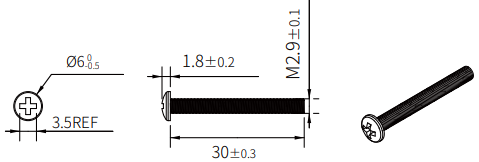

Plafondmontage: M3*30
Plafondmontage: M3*30

Optie 1: Aan de muur/het plafond

Aan de muur/het plafond - Stap 1
De Deco kan aan de muur of het plafond worden gemonteerd met de schroeven in de verpakking.

  1. Als uw Ethernet-kabel door de muur loopt, plaatst u de montagebeugel boven het kabelgat.

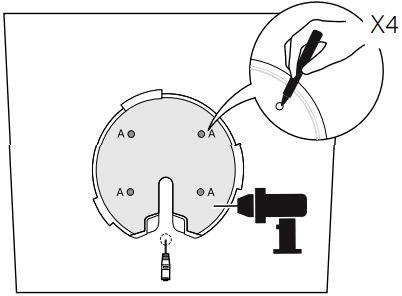

    Aan de muur/het plafond - Stap 2
    Markeer vier posities voor de schroefgaten en boor vier gaten met een diameter van 6 mm (15/64 inch) op de gemarkeerde posities.
  2. Plaats de plastic muurankers in de gaten met een diameter van 6 mm.
  3. Bevestig de montagebeugel aan de muur door de zelftappende schroeven in de ankers te draaien.
    Zorg ervoor dat de montagebeugel plat tegen het oppervlak ligt.
  4. Sluit de Ethernet-kabel aan op de Ethernet-poort op de Deco.
    Aan de muur/het plafond - Stap 3
  5. Oriënteer de Deco LED volgens de afbeelding, bevestig de Deco aan de montagebeugel en draai deze vervolgens met de klok mee totdat deze op zijn plaats vastklikt.

Optie 2: Op een wandlasdoos

De Deco kan op een lasdoos worden gemonteerd. De lasdoos moet vooraf zijn geïnstalleerd met een in de muur lopende Ethernet-kabel. Zorg ervoor dat de montagegaten zijn uitgelijnd met uw lasdoos.

*Hier wordt de standaard Amerikaanse wandlasdoos als voorbeeld gebruikt.

  1. Maak de voorplaat van de lasdoos los met een kruiskopschroevendraaier.
  2. Voer de Ethernet-kabel door de montagebeugel. Plaats de bijgevoegde schroeven en draai ze vast met een kruiskopschroevendraaier om de montagebeugel vast te zetten.

    waarschuwing Opmerkingen:
    1. Draai de schroeven niet te vast.
    2. Als de bijgevoegde schroeven niet in de lasdoos passen, gebruikt u in plaats daarvan de schroeven die aan de lasdoos zijn bevestigd.
  3. Sluit de Ethernet-kabel aan op de Ethernet-poort op de Deco.
  4. Oriënteer de Deco LED volgens de afbeelding, bevestig de Deco aan de montagebeugel en draai deze vervolgens met de klok mee totdat deze op zijn plaats vastklikt.

Optie 3: In een plafondtegel

De Deco kan met de schroeven in de verpakking in een plafondtegel worden geïnstalleerd. Zorg ervoor dat de plafondtegel groter is dan de Deco.
In een plafondtegel - Stap 1

  1. Verwijder de plafondtegel.

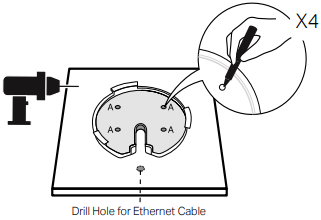

  2. Plaats de montagebeugel in het midden van de plafondtegel. Markeer vier posities voor de schroefgaten en een locatie voor het Ethernet-kabelgat. Boor vier gaten met een diameter van 4 mm (5/32 inch) voor de schroeven en een gat met een diameter van 25 mm (63/64 inch) voor de Ethernet-kabel op de gemarkeerde posities.

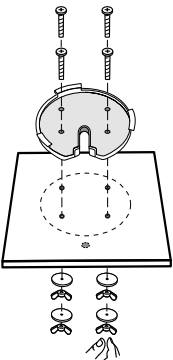

    In een plafondtegel - Stap 2
  3. Bevestig de montagebeugel aan de plafondtegel met vier platkop schroeven, ringen en vleugelmoeren.
  4. Voer de Ethernet-kabel door het gat en plaats de plafondtegel terug.
  5. Oriënteer de Deco LED volgens de afbeelding, bevestig de Deco aan de montagebeugel en draai deze vervolgens met de klok mee totdat deze op zijn plaats vastklikt.

Probleemoplossing

Oplossingen voor veelvoorkomende problemen tijdens de installatie of het gebruik worden hier ter referentie verstrekt. Volg de stappen en de onderstaande link om problemen die u met uw Deco kunt ondervinden, te diagnosticeren en op te lossen.

Als er nog steeds problemen zijn, neem dan contact met ons op: https://www.tp-link.com/support

V1. Wat moet ik doen als ik de hoofd-Deco niet kan configureren en vastloop op "We couldn't find Deco"?
Raadpleeg de handleiding https://www.tp-link.com/support/faq/2239/ of bekijk de video https://youtu.be/2HYuEYS9XJM

V2. Wat moet ik doen als ik de satelliet-Deco niet kan configureren en vastloop op "We couldn't find another Deco"?
Raadpleeg de handleiding https://www.tp-link.com/support/faq/1447/ of bekijk de video https://youtu.be/iVgDzoo16T4

V3. Wat moet ik doen als ik de hoofd-Deco niet kan configureren en vastloop op "Testing Internet Connection"?
Raadpleeg de video https://youtu.be/OSUrGdWH-i0

V4. Wat moet ik doen als mijn draadloze apparaten geen verbinding kunnen maken met Deco?
Raadpleeg de handleiding https://www.tp-link.com/support/faq/2718/

V5. Wat moet ik doen als Deco plotseling geen internettoegang meer heeft?
Raadpleeg de handleiding https://www.tp-link.com/support/faq/1454/

V6. Hoe kan ik een geschikte plek voor mijn Deco vinden?
Raadpleeg de handleiding https://www.tp-link.com//support/faq/1446/

V7. Wat kan ik doen als de Deco-app niet goed werkt?
Raadpleeg de handleiding https://www.tp-link.com/support/faq/1456/
