Midea KJR-25B - Digitale Thermostaat Handleiding

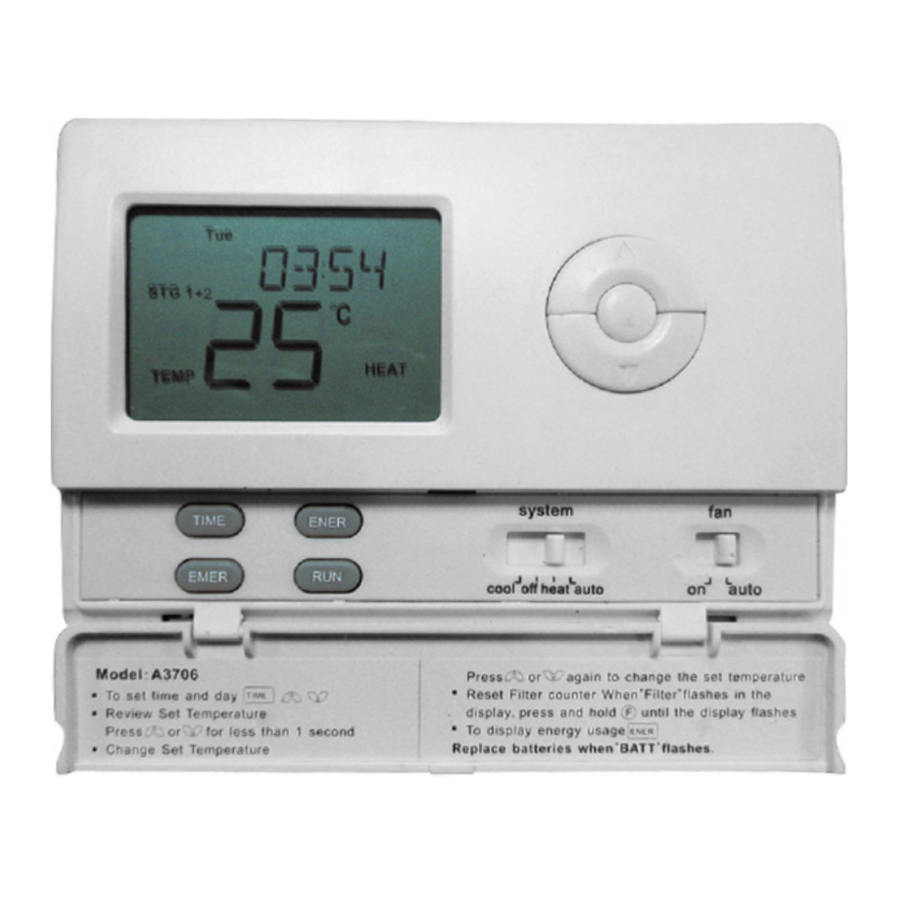

OVERZICHT

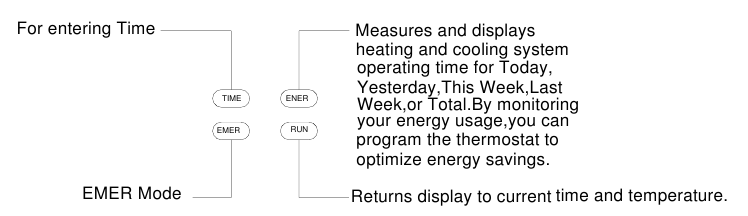

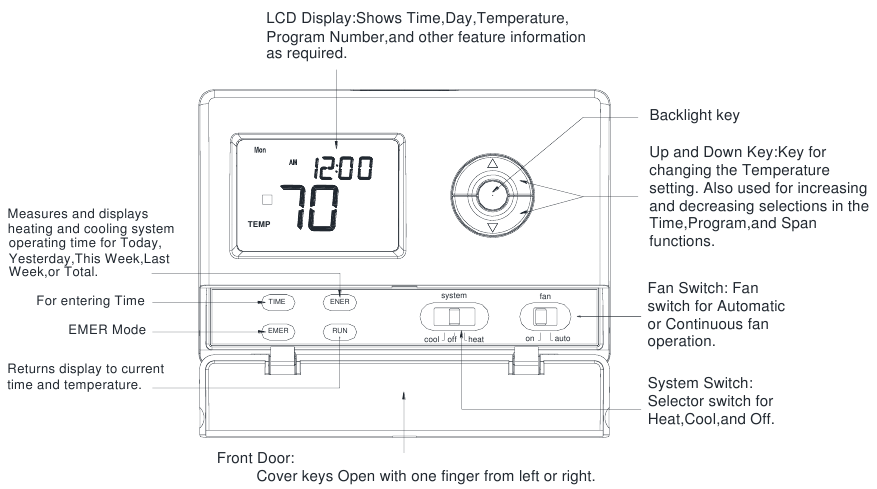

LCD-scherm: Toont de tijd, dag, temperatuur, programmanummer en andere functie-informatie indien nodig.

FUNCTIES

We zijn blij dat u een van onze brede lijn wandthermostaten hebt gekozen. Onze producten worden vervaardigd volgens hoge kwaliteitsnormen en zijn ontworpen voor jarenlang gebruik.

Lees dit voordat u de thermostaat installeert

WERKING

UW THERMOSTAAT VERVANGT

Omschrijving	KJR-25B
Warmtepomp (geen hulp- of noodwarmte)	Ja
Warmtepomp (met hulp- of noodwarmte)	Ja
Standaard verwarmings- en koelsystemen	Ja
Twee fasen verwarming & Twee fasen koeling	Ja
Standaard alleen verwarmingssystemen	Ja
Millivolt alleen verwarmingssystemen – Vloer- of muurkachels	Ja
Standaard centrale airconditioning	Ja
Gas- of oliegestookte verwarming	Ja
Elektrische verwarming	Ja
Hydronische (warmwater) zoneverwarming - 2 draden	Ja
Hydronische (warmwater) zoneverwarming – 3 draden	Nee

Deze thermostaat regelt GEEN 110/220Volt-systemen.

Lees de volledige installatie-instructies in deze handleiding grondig door voordat u begint met het installeren of bedienen van uw thermostaat.
Deze thermostaat kan worden gebruikt voor conventionele of warmtepompsystemen, gelieve de thermostaat te configureren volgens het Configuratiemenu vóór gebruik.
VERWIJDER HET MYLAR-LABEL VAN HET LCD-SCHERMVENSTER.

INSTALLATIE

Alle installatie wordt normaal gesproken uitgevoerd bij uw thermostaat.

COMPRESSORBESCHERMING

De thermostaat zorgt voor een vertraging van 4 minuten na het uitschakelen van het verwarmings- of koelsysteem voordat het opnieuw kan worden gestart. Deze functie voorkomt schade aan uw compressor veroorzaakt door snel schakelen. Merk op dat deze vertraging ook van toepassing is op de regeling van het verwarmingssysteem. Het biedt geen vertraging bij stroomuitval. U kunt de functie in- of uitschakelen bij de configuratie.

TEMPERATUURBEREIK

Deze thermostaat kan worden geprogrammeerd tussen 45˚F en 95˚F (7˚C en 35˚C). Het geeft echter kamertemperaturen weer van 30˚F tot 99˚F (0˚C en 37˚C). "HI" wordt weergegeven als de temperatuur hoger is dan 99˚F (37˚C), en "LO" wordt weergegeven als de temperatuur lager is dan 30˚F (0˚C). Deze thermostaat wordt automatisch uitgeschakeld in de verwarmingsmodus als de temperatuur boven 95˚F (35˚C) stijgt, en automatisch uitgeschakeld in de koelmodus als de temperatuur onder 45˚F (7˚C) daalt.

LET OP: als de thermostaat een temperatuur boven 99˚F (37℃) meet, wordt "HI" weergegeven op het LCD-scherm. Als de temperatuur onder 32˚F (0℃) is, wordt "LO" weergegeven op het LCD-scherm.

STROOMUITVAL

Wanneer de netvoeding wordt onderbroken of uitvalt, behoudt de batterij de huidige tijd. Deze thermostaat heeft een permanent geheugen, hoewel u uw klok opnieuw moet instellen bij stroomuitval.

VOEDING

De thermostaat moet worden gevoed door 24 VAC en met batterijen als back-up.

BATTERIJWAARSCHUWING

Verse alkalinebatterijen zouden ongeveer een jaar mee moeten gaan. Wanneer de batterijen echter leeg raken, wisselt "BATT" op het scherm af met de huidige tijd. Wanneer dit bericht verschijnt, plaatst u 2 nieuwe AA-batterijen. U hebt ongeveer 1 minuut om de batterijen te vervangen en de klok van de thermostaat te behouden. Zodra de batterijen te leeg zijn geworden om een goede werking te garanderen, wordt uw systeem uitgeschakeld en wordt het scherm gewist, behalve dat "BATT" op het LCD-scherm knippert.

Zodra alleen het "BATT"-scherm verschijnt, wordt de thermostaat uitgeschakeld en werkt uw systeem niet meer. In deze toestand is er geen temperatuurregeling van uw woning. LET OP: De achtergrondverlichting werkt niet wanneer de thermostaat in een lage batterijconditie verkeert.

LET OP: Als u van plan bent om langer dan 30 dagen van huis te zijn, raden we u aan om de oude batterijen te vervangen door nieuwe alkalinebatterijen voordat u vertrekt.

INSTALLATIE

Wat je nodig hebt
Deze thermostaat wordt geleverd met twee #8 sleufschroeven en twee muurankers voor montage. Om uw thermostaat te installeren, hebt u de volgende gereedschappen en materialen nodig.

• Sleufschroevendraaier(s)
• Kleine kruiskopschroevendraaier
• Hamer
• Elektrische boormachine en 3/16" bit
• Twee 1,5V (AA) alkalinebatterijen (meegeleverd)

Om elektrische schokken en/of schade aan apparatuur te voorkomen, schakelt u de elektrische voeding naar het systeem uit in de hoofdzekeringkast of stroomonderbreker totdat de installatie is voltooid.

Voordat u draden van de schakelbasis van de oude thermostaat verwijdert, labelt u elke draad met de aansluiting waarvan deze is verwijderd.

1. Schakel de elektriciteit uit in de hoofdzekeringkast totdat de installatie is voltooid. Zorg ervoor dat de elektrische stroom is uitgeschakeld.
2. Verwijder de oude thermostaat: Een standaard verwarmings-/koelthermostaat bestaat uit drie basisdelen:
   1. De afdekking, die een klik- of scharniertype kan zijn.
   2. De basis, die wordt verwijderd door alle vaste schroeven los te draaien.
   3. De schakelbasis, die wordt verwijderd door de montageschroeven los te draaien die deze aan de muur of adapterplaat bevestigen.
3. Verwijder de voorkant van de oude thermostaat. Verwijder de muurplaat van de muur terwijl de draden nog zijn aangesloten. Als de oude thermostaat een muurmontageplaat heeft, verwijdert u de thermostaat en de muurmontageplaat als een geheel.
4. Identificeer elke draad die op de oude thermostaat is aangesloten.
5. Koppel de draden één voor één los van de oude thermostaat. LAAT GEEN DRADEN TERUG IN DE MUUR VALLEN.
6. Installeer de nieuwe thermostaat met behulp van de volgende procedures.

Niet gebruiken op circuits die de gespecificeerde spanning overschrijden. Hogere spanning beschadigt de regeling en kan een schok- of brandgevaar veroorzaken. Sluit geen aansluitingen op de gasklep of primaire regeling kort om te testen. Kortsluiting of onjuiste bedrading beschadigt de thermostaat en kan persoonlijk letsel en/of schade aan eigendommen veroorzaken.

Selectieschakelaars

Elektrische/Gas schakelaar (Ventilator optie)

Deze thermostaat is vanuit de fabriek geconfigureerd om een verwarmings-/koel-, fossiele brandstof (gas, olie, enz.), geforceerde luchtsysteem te bedienen. Het is correct geconfigureerd voor elk systeem dat NIET vereist dat de thermostaat de ventilator activeert wanneer er warmte wordt gevraagd. Als uw systeem een elektrische verwarmings- of warmtepompsysteem is dat vereist dat de thermostaat de ventilator inschakelt wanneer er warmte wordt gevraagd, zoek dan de ELEC/GAS-schakelaar aan de achterkant van de thermostaat (zie afb. 1) en zet deze in de ELEC-stand. Hierdoor kan de thermostaat de ventilator onmiddellijk activeren wanneer er warmte wordt gevraagd. Als u niet zeker weet of het verwarmings-/koelsysteem vereist dat de thermostaat de ventilator regelt, neem dan contact op met een gekwalificeerde verwarmings- en airconditioningservicepersoon. Wanneer de thermostaat is geconfigureerd voor de warmtepomp, zal de thermostaat altijd de circulatieventilator inschakelen wanneer er warmte wordt gevraagd in de HEAT-modus (VERWARMING). De ELEC/GAS-schakelaar moet worden ingesteld op het type hulpverwarming dat uw systeem gebruikt voor een goede werking in de EMERgency-modus (NOOD).

Alle bedradingsschema's zijn alleen voor typische systemen. Raadpleeg de instructies van de fabrikant van de apparatuur voor specifieke bedradingsinformatie van het systeem.

Bevestig de thermostaatbasis aan de muur

1. Verwijder het verpakkingsmateriaal van de thermostaat. Trek de afdekking voorzichtig recht van de basis. Forceren of wrikken aan de thermostaat veroorzaakt schade aan het apparaat.
2. Sluit de draden aan onder de klemchroeven op de basis met behulp van het juiste bedradingsschema (zie afb. 2 t/m 4).



3. Plaats de basis over het gat in de muur en markeer de locaties van de montagegaten op de muur met behulp van de basis als sjabloon.
4. Verplaats de basis uit de weg. Boor montagegaten.

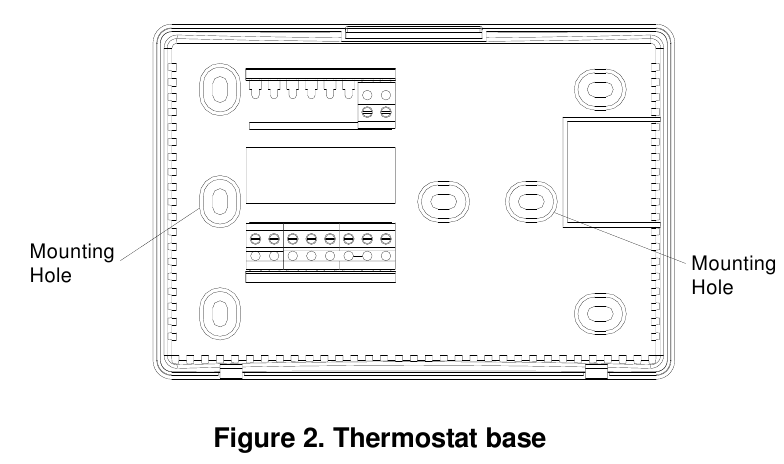

5. Bevestig de basis losjes aan de muur, zoals weergegeven in afb. 1, met behulp van twee montageschroeven. Plaats een waterpas tegen de onderkant van de basis, stel deze waterpas en draai vervolgens de schroeven vast. (Waterpas stellen is alleen voor het uiterlijk en heeft geen invloed op de werking van de thermostaat.) Als u bestaande montagegaten gebruikt, of als de geboorde gaten te groot zijn en u de basis niet stevig kunt vastdraaien, gebruik dan plastic schroefankers om de subbasis vast te zetten.
6. Duw overtollige draad in de muur en vul het gat met een brandwerend materiaal (zoals glasvezelisolatie) om te voorkomen dat tocht de werking van de thermostaat beïnvloedt.

Warmtepomp Aansluitingen
Raadpleeg de instructies van de fabrikant van de apparatuur voor specifieke bedradingsinformatie van het systeem. U kunt de thermostaat configureren voor gebruik met de volgende warmtepompsysteemtypen: WARMTEPOMPTYPE 1 1. Eénfasig compressorsysteem; gas- of elektrische back-up. Deze thermostaat is ontworpen om een systeem met één transformator te bedienen. Als u een systeem met twee transformatoren hebt, knip dan één transformator af en tape deze af. Als de veiligheidscircuits van de transformator zich slechts in één van de systemen bevinden, verwijder dan de transformator van het systeem ZONDER veiligheidscircuits. Vervang indien nodig de overgebleven transformator door een 75VA Klasse II transformator. Nadat u één transformator hebt losgekoppeld, moeten de twee common-aansluitingen met elkaar worden verbonden.

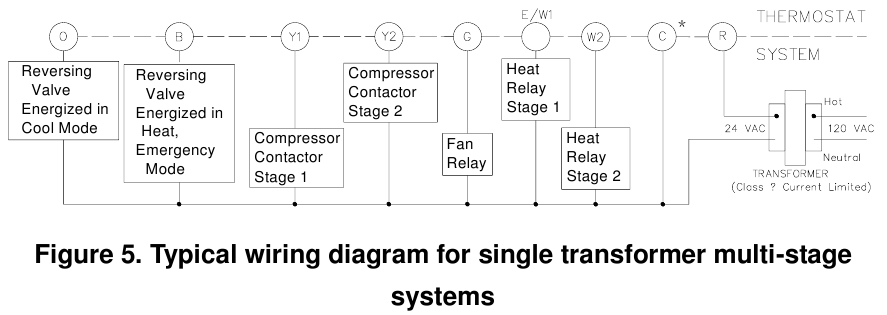

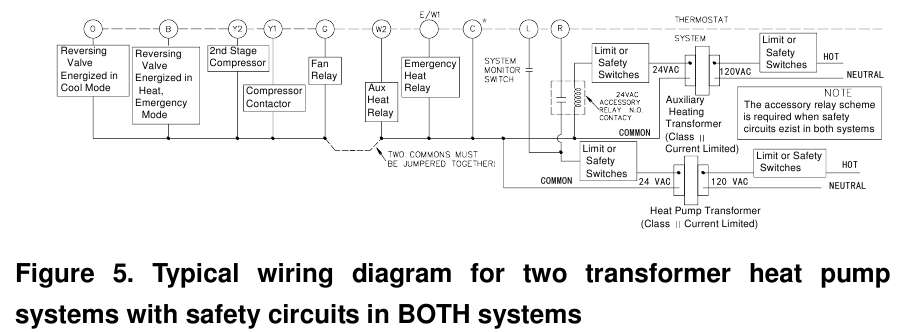

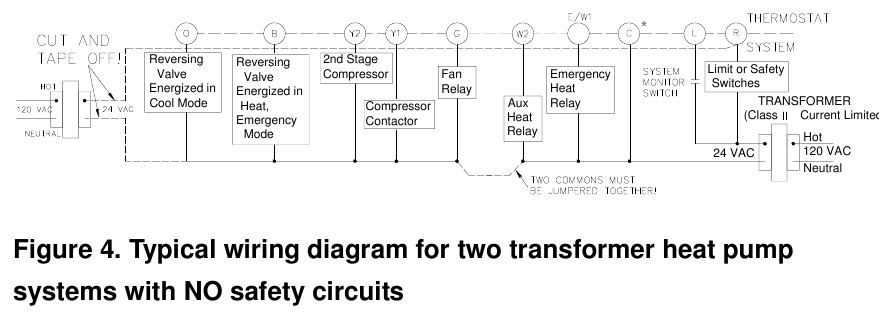

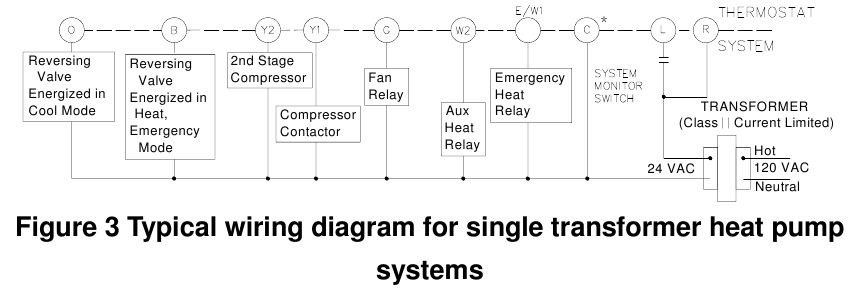

THERMOSTAATAANSLUITINGEN (WARMTEPOMP)
SYSTEEM	Warmtepomp 1	Warmtepomp 2
L	Storing
C*	24 Volt (Common)
R	24 Volt Nood (warm)
E/W1	Noodmodus 1e fase
W2	HP 1 en Nood 2e fase
Y1	Verwarmings- en koelmodus 1e fase (compressor)
Y2	Geen output	2e fase compressor
G	Ventilator geactiveerd bij vraag naar verwarming en koeling Stel de GAS/ELEC-schakelaar in voor de noodmodus
O	Geactiveerd in koelmodus
B	Geactiveerd in warmte noodmodus

Gebruik de onderstaande informatie over de aansluitingen om de thermostaat correct te bedraden voor uw warmtepompsysteem. Raadpleeg na de bedrading het gedeelte CONFIGURATIE voor de juiste thermostaatconfiguratie

CONTROLE THERMOSTAATWERKING

Opmerking:
Om problemen met statische ontlading te voorkomen, raak de zijkant van de thermostaat aan om statische opbouw te ontladen voordat u toetsen aanraakt.
Indien uw systeem op enig moment tijdens het testen niet goed werkt, neem dan contact op met een gekwalificeerde onderhoudsmonteur.

Ventilatorwerking

Als uw systeem geen G-aansluiting heeft, ga dan verder naar Verwarmingssysteem.

1. Schakel de stroom naar het systeem in.
2. Zet de FAN-schakelaar in de ON-stand (AAN-stand). De ventilator moet beginnen te werken.
3. Zet de FAN-schakelaar in de AUTO-stand (AUTO-stand). De ventilator moet onmiddellijk stoppen.

Verwarmingssysteem

1. Zet de systeemschakelaar in de verwarmingsmodus. Als het hulpverwarmingssysteem een staande waakvlam heeft, zorg er dan voor dat u deze aansteekt.
2. Druk op om de thermostaatinstelling aan te passen tot 1℃ boven de kamertemperatuur. Het verwarmingssysteem moet beginnen te werken. Het display moet "STG1" weergeven. Als de ingestelde temperatuur echter knippert, is de compressorvergrendeling actief (zie Configuratiemenu, item 5).
3. Pas de temperatuurinstelling aan tot 3° boven de kamertemperatuur. Als uw systeemconfiguratie is ingesteld op MS2, HP2 of HP1, moet het hulpverwarmingssysteem beginnen te werken en moet het display "STG1+2" weergeven.
4. Druk op om de thermostaat onder de kamertemperatuur in te stellen. Het verwarmingssysteem moet stoppen met werken.

Nood-systeem

EMER omzeilt de warmtepomp om de warmtebron te gebruiken die is aangesloten op de E-aansluiting op de thermostaat. EMER wordt doorgaans gebruikt wanneer compressorwerking niet gewenst is, of wanneer u de voorkeur geeft aan alleen back-upwarmte.

1. Druk op de SYSTEM-schakelaar om de Heat-modus (Verwarmingsmodus) te selecteren en druk vervolgens op de EMER-toets. "EMER" wordt op het display weergegeven.
2. Druk op om de thermostaatinstelling boven de kamertemperatuur aan te passen. Het Aux. (hulp) verwarmingssysteem begint te werken. Het display toont "STG1" "EMER" om aan te geven dat het Aux. (hulp) systeem werkt.
3. Pas de temperatuurinstelling aan tot 2°C boven de kamertemperatuur. Het hulpverwarmingssysteem moet beginnen te werken en het display moet "STG1+2" weergeven.
4. Druk op om de thermostaat onder de kamertemperatuur in te stellen. Het Aux. (hulp) verwarmingssysteem moet stoppen met werken.

Koelsysteem

1. Zet de SYSTEM-schakelaar om de Cool-modus (Koelmodus) te selecteren.
2. Druk op om de thermostaatinstelling onder de kamertemperatuur aan te passen. De ventilator moet onmiddellijk op hoge snelheid inschakelen, gevolgd door koude luchtcirculatie. Het display moet "STG1" weergeven.
3. Pas de temperatuurinstelling aan tot 2°C onder de kamertemperatuur. De tweede fase van de koeling moet beginnen te werken en het display moet "STG1+2" weergeven.
4. Druk op om de temperatuurinstelling boven de kamertemperatuur aan te passen. Het koelsysteem moet stoppen met werken.

CONFIGURATIEMENU

De stappen om naar het configuratiemenu te gaan:

1. Zet de SYSTEM-schakelaar op OFF (UIT),
2. Houd de omhoog- en omlaagtoetsen 5 seconden ingedrukt om het configuratiemenu te openen. Het display toont het eerste item in het configuratiemenu.

INSTALLATIE-/CONFIGURATIEMENU
Stap	Druk op de knop	Weergegeven	Druk op de omhoog- of omlaagtoets om te selecteren	Opmerkingen
		(Fabrieksinstelling)
1	Backlight Button (Achtergrondverlichtingsknop)	MS 2	SS1	Single stage (Enkele fase),
			MS 2	Multi-stage (Meerdere fasen)
			HP1	Heat Pump (Warmtepomp) (Single stage (Enkele fase))
			HP2	Heat Pump (Warmtepomp) (2-stage (2 fasen))
2	Backlight Button (Achtergrondverlichtingsknop)	(RECO)off	on	Recovery enable (Herstel inschakelen)
			off	Recovery disabled (Herstel uitschakelen)
3	Backlight Button (Achtergrondverlichtingsknop)	(SPAN)2	1	Span (Bereik) (one stage (één fase)) 1
			2	Span (Bereik) (one stage (één fase)) 2
			3	Span (Bereik) (one stage (één fase)) 3
4	Backlight Button (Achtergrondverlichtingsknop)	(BLIT)on	on	BackLight on (Achtergrondverlichting aan)
			off	BackLight off (Achtergrondverlichting uit)
5	Backlight Button (Achtergrondverlichtingsknop)	(SP2)2	1	Span (Bereik) (Two Stage (Twee fasen)) 1
			2	Span (Bereik) (Two Stage (Twee fasen)) 2
			3	Span (Bereik) (Two Stage (Twee fasen)) 3
6	Backlight Button (Achtergrondverlichtingsknop)	(TEMP)F	F	Selects temperature display (Selecteert temperatuurweergave) °F
			C	Selects temperature display (Selecteert temperatuurweergave) °C
7	Backlight Button (Achtergrondverlichtingsknop)	HOUR(12)	12	Selects time format display (Selecteert tijdformaatweergave) 12hours (12 uur)
			24	Selects time format display (Selecteert tijdformaatweergave) 24hours (24 uur)
8	Backlight Button (Achtergrondverlichtingsknop)	COMP(OFF)	OFF	Selects Compressor Lockout (Selecteert Compressorvergrendeling) OFF (UIT)
			ON	Selects Compressor Lockout (Selecteert Compressorvergrendeling) ON (AAN)
9	Backlight Button (Achtergrondverlichtingsknop)	COOL(2)	2	This model must select (Dit model moet selecteren) 2
			1	Just use for one stage system (Alleen gebruiken voor een systeem met één fase)
10	Backlight Button (Achtergrondverlichtingsknop)	FACT(0)	0	Display normal (Normale weergave)
			1	Use for another model to go back to factory default (Gebruik voor een ander model om terug te keren naar de fabrieksinstellingen)
			2	All the setting will go back to factory default (Alle instellingen keren terug naar de fabrieksinstellingen)

Met het configuratiemenu kunt u bepaalde thermostaatbedieningskenmerken instellen voor uw systeem of persoonlijke vereisten.

De configuratiemenutabel geeft een overzicht van de configuratieopties. Hieronder volgt een uitleg van elke optie. Druk op "Backlight button" (Achtergrondverlichtingsknop) om naar het volgende menu-item te gaan. Om het menu te verlaten en terug te keren naar de normale werking, drukt u op de toets . Als er binnen vijftien seconden geen toetsen worden ingedrukt, keert de thermostaat terug naar de normale werking.

1. Single Stage, Multi-stage or Heat Pump System Configuration (Single Stage, Multi-stage of Warmtepomp Systeem Configuratie)
   Deze regelaar kan worden geconfigureerd voor Warmtepomp of tweetraps verwarming/eentraps koeling multi-stage (meerdere fasen) werking. Het display geeft "MS2" (standaard voor multi-stage (meerdere fasen) modus) weer op het display. De Multi-stage (Meerdere fasen) configuratie kan worden omgeschakeld naar "SS1" of "HP1" door op de omhoog- of omlaagtoets te drukken. In de Multi-stage (Meerdere fasen) configuratie is de EMER-modus nutteloos.
2. Fast or Slow Crycle Selection(one stage) (Snelle of langzame cyclusselectie (één fase))
3. Select Backlight function OFF or ON (Selecteer achtergrondverlichtingsfunctie UIT of AAN)
4. Fast or Slow Crycle Selection(two stage) (Snelle of langzame cyclusselectie (twee fasen))
5. Select F° or C° Readout (Selecteer F° of C° uitlezing).
   Wijzigt de display-uitlezing naar Celsius of Fahrenheit, indien nodig.
6. Selects time format display 12hours or 24hours (Selecteert tijdformaatweergave 12 uur of 24 uur)
7. Select Compressor Lockout COMP OFF or ON (Selecteer Compressorvergrendeling COMP UIT of AAN)
   Als u COMP ON (AAN) selecteert, wacht de thermostaat 4 minuten voordat de compressor wordt ingeschakeld als het verwarmings- en koelsysteem stroom verliest. Er wordt ook minimaal 5 minuten gewacht tussen koel- en verwarmingscycli. Dit is bedoeld om de compressor te beschermen tegen korte cycli. Sommige nieuwere compressoren hebben al een ingebouwde tijdvertraging en hebben deze functie niet nodig. Uw compressorfabrikant kan u vertellen of de vergrendelingsfunctie al aanwezig is in hun systeem. Wanneer de compressor-tijdvertraging van de thermostaat optreedt, knippert het instelpunt ongeveer vier minuten.
8. This model must select (Dit model moet selecteren) 1
9. This model must select (Dit model moet selecteren) 1 to back factory Default (om terug te keren naar de fabrieksinstellingen)

Dag en tijd instellen

• Het LCD toont deze informatie wanneer de batterijen voor het eerst worden geplaatst. De temperatuur wordt na enkele seconden bijgewerkt.
• Tijdens de tijd- en daginstellingsmodus worden de temperatuurdisplays leeg.
• Voorbeelden: Stel de thermostaat in op de huidige tijd van 14:16 uur op zaterdag.
  Raadpleeg de onderstaande stappen.

STAP 1:

• Druk op om de tijd- en daginstellingsmodus te openen. Het huidige uur en de AM/PM-indicator knipperen.
• Druk op omhoog of omlaag om het uur omhoog of omlaag te wijzigen naar het huidige uur.
  Let op de AM/PM-indicator, aangezien het display verandert om 12.00 uur en 12.00 uur.

STAP 2:

• Druk nogmaals op om van uurinstelling naar minuutinstelling te gaan. De huidige minuut knippert.
• Druk op omhoog of omlaag om de minuut omhoog of omlaag te wijzigen naar de huidige minuut.

STAP 3:

• Druk nogmaals op om van minuutinstelling naar daginstelling te gaan. De huidige dagen knipperen.
• Druk op omhoog of omlaag om de dag omhoog of omlaag te wijzigen naar de huidige dag.

STAP 4:

• Druk nogmaals op om terug te keren naar het normale display.

De huidige temperatuurinstelling bekijken

Huidige tijd en temperatuur.

• Druk minder dan 1 seconde.
• De ingestelde temperatuur wordt weergegeven boven de huidige kamertemperatuur.

WERKING

Systeemkeuzeschakelaar

De Systeemkeuzeschakelaar aan de voorkant van de thermostaat bepaalt de werkingsmodus van de thermostaat. U kunt COOL (KOELEN), OFF (UIT), HEAT (VERWARMEN) selecteren om optimaal van de functies van deze thermostaat te profiteren.


LET OP: Schuif de systeemkeuzeschakelaar altijd naar de OFF (UIT) positie wanneer u de thermostaat op de wandplaat installeert of ervan verwijdert, om de mogelijkheid van een snelle systeem aan-uit te voorkomen.

Ventilatorschakelaar

De ventilatorschakelaar moet zich normaal gesproken in de AUTO-positie bevinden. De ventilator wordt ingeschakeld samen met de normale werking van uw systeem. In een normale gas- of oliegestookte oven wordt de ventilator ingeschakeld door uw oven na de opwarmvertraging. Voor elektrische verwarming, airconditioning en warmtepompbediening wordt de ventilator samen met het systeem ingeschakeld. Om de ventilator continu te laten draaien, schuift u de ventilatorschakelaar naar de ON (AAN) positie.

Energiemonitor

• De energiemonitorfunctie meet en slaat de hoeveelheid tijd op dat het verwarmings- en airconditioningsysteem werkt. Het verbruik kan worden weergegeven voor Today (Vandaag) (vanaf 12 uur 's nachts), Yesterday (Gisteren), This Week (Deze week) (vanaf maandag), Last Week (Vorige week) (vorige maandag tot en met zondag) en Total (Totaal) (tot 999 uur). Door uw energieverbruik te controleren, kunt u zien hoeveel de set-back periodes besparen. Om het energieverbruik te bekijken, drukt u op om door Today (Vandaag), Yesterday (Gisteren), This Week (Deze week), Last Week (Vorige week) en Total (Totaal) te bladeren. Druk nogmaals om terug te keren naar de normale modus, of wacht 15 seconden voordat het display terugkeert naar de normale modus. U kunt ook op elk gewenst moment terugkeren naar de normale modus door op RUN te drukken.

• Bijvoorbeeld: Dit LCD-scherm toont het verbruik van Today (Vandaag) op 10 uur, 26 minuten.
• Houd 3 seconden ingedrukt om de tellers van de energiemonitor te resetten.
  Het display knippert en de tellers worden op nul gezet.

LET OP: Het wissen van de energiemonitorteller wist ook de filtermonitorteller, aangezien het filtergebruik en het totale energieverbruik hetzelfde zijn. Het wissen van de filtermonitorteller wist ook ALLE energiemonitortellers.

Filtermonitor

Uw thermostaat houdt ook een overzicht bij van het aantal uren dat uw filter in gebruik is geweest. Om de prestaties en energie-efficiëntie van uw systeem te maximaliseren, moet u uw filter regelmatig vervangen of reinigen.

• Wanneer de totale systeemlooptijd voor verwarmen en koelen 500 uur bereikt, moet u het filter van uw systeem reinigen of vervangen, "FILT" blijft knipperen totdat de teller is teruggezet naar nul.
• Druk op om het totale filtergebruik te bekijken. Het display knippert "FILT". Vervolgens wordt de filtermonitorteller weergegeven. Na 15 seconden keert het display terug naar de normale modus, of u kunt op RUN drukken om direct af te sluiten.
  De filtermonitor geeft maximaal 999 uur en 59 minuten gebruik weer. In dit voorbeeld staat de teller op 410 uur, 26 minuten.

• Om de filtermonitorteller te resetten, houdt u FILTER 3 seconden ingedrukt. Het display knippert en de teller wordt teruggezet op nul.

LET OP: Het wissen van de filtermonitorteller wist ook ALLE energiemonitortellers, aangezien het filtergebruik en het totale energieverbruik hetzelfde zijn. Het wissen van de energiemonitortellers wist ook de filtermonitorteller.

Toetsenbordvergrendeling

Het toetsenbord kan worden vergrendeld om ongeautoriseerde wijzigingen aan de thermostaat te voorkomen.

Om het toetsenbord te vergrendelen of ontgrendelen, houdt u de run Key (Run-toets) 3 seconden ingedrukt. Het toetsenbord is vergrendeld wanneer LOCK op het display verschijnt.

• Alle toetsen zijn vergrendeld. Telkens wanneer er op een toets wordt gedrukt, verschijnt LOCK 1 seconde op het display.

Achtergrondverlichting

Uw thermostaat heeft een elektroluminescente lamp die het display verlicht voor gemakkelijke weergave in het donker.

Wanneer er op een toets wordt gedrukt, wordt het display verlicht. Het display blijft 8 seconden verlicht nadat de laatste toets is ingedrukt. Hierdoor blijft het licht branden als u meerdere toetsen moet bedienen.

LET OP: Als de thermostaat zich in een lage batterijwaarschuwing bevindt, werkt de achtergrondverlichting niet. Vervang deze door 2 nieuwe AA alkalinebatterijen om de achtergrondverlichtingsfunctie te herstellen.

Waarschuwing batterij bijna leeg

Uw thermostaat heeft een tweetraps waarschuwingssysteem voor een lage batterij. Wanneer voor het eerst wordt vastgesteld dat de batterijen zwak zijn, wordt de eerste fase van de waarschuwing voor een lage batterij aangegeven door "BATT" dat op het LCD-scherm knippert. U moet de batterijen zo snel mogelijk vervangen door 2 nieuwe AA alkalinebatterijen.

Wanneer de batterijen te zwak worden voor normale werking, gaat de thermostaat naar de tweede fase van de waarschuwing voor een lage batterij, die de thermostaat uitschakelt. In deze toestand knippert "BATT" alleen op het display en schakelt de thermostaat uw systeem uit. Uw systeem blijft uitgeschakeld totdat de batterijen zijn vervangen.

LET OP: De thermostaat bewaart de huidige ingestelde temperatuur en filterlooptijd in het geheugen totdat er nieuwe batterijen zijn geplaatst. Na bevestiging dat er nieuwe batterijen zijn geplaatst, keert de thermostaat terug naar de normale werking.

Foutmodus

Als de thermostaat uw systeem niet kan bedienen als gevolg van een onverwacht batterijprobleem, gaat de thermostaat naar de foutmodus. In deze toestand knippert de thermostaat "E1", "E2", "E3" of "E4" op het LCD-scherm en schakelt uw systeem uit. Om dit probleem te verhelpen, vervangt u de batterijen door 2 nieuwe AA alkalinebatterijen, zelfs als u ze onlangs hebt vervangen. Verwijder de batterij en houd vervolgens een toets ingedrukt om de restenergie vrij te geven. Plaats de batterij vervolgens opnieuw. U moet de normale werking bevestigen.

Als de foutmodus terugkeert, neem dan contact met ons op voor meer informatie.

Lcd display	informatie
E1	Sensorfout
E2	Systeem schakelfout
E3	Geen gebruik
E4	E2 geheugenfout

Waarschuwingsmodus

Als de SYSTEM MONITOR SWITCH (SISTEEM MONITOR SCHAKELAAR) dicht is, geeft dit aan dat er iets mis is met het systeem. De thermostaat knippert met "E5" op het LCD-scherm.

Automatische uitschakeling

Uw thermostaat wordt automatisch uitgeschakeld in de Heat (Verwarmen) modus als de kamertemperatuur boven 95˚F (35˚C) stijgt. Het wordt uitgeschakeld in de Cool (Koelen) modus als de kamertemperatuur onder 40˚F (4˚C) daalt. Houd er rekening mee dat als uw systeem defect is en niet langer reageert op de thermostaatbediening, de automatische uitschakeling geen effect heeft.

PROBLEEMOPLOSSING

Problem	Solution
SCRAMBLED OR DOUBLE DISPLAY (numbers over numbers) (VERVORMDE OF DUBBELE WEERGAVE (cijfers over cijfers))	Remove clear mylar sticker (Verwijder de transparante mylar sticker).
NO DISPLAY (GEEN DISPLAY)	Check battery connections and batteries (Controleer de batterijaansluitingen en batterijen) Move the battery out, and then hold any key to release the rest energy. Then place the battery again. (Verwijder de batterij en houd vervolgens een toets ingedrukt om de restenergie vrij te geven. Plaats de batterij vervolgens opnieuw.)
ENTIRE DISPLAY DIMS (HELE DISPLAY WORDT VAG)	Replace Batteries (Vervang batterijen)
AUTO/FAN DOES NOT TURN ON (AUTO/VENTILATOR SCHAKELT NIET IN)	Move Elec/Gas selector to opposite position is in the correct position (Verplaats de Elec/Gas-selector naar de tegenovergestelde positie en zorg ervoor dat deze in de juiste positie staat). There may be as much as 4 minute delay before the Heat or Cool system turns On-wait and check. (Compressor protection delay). (Er kan een vertraging van maximaal 4 minuten zijn voordat het verwarmings- of koelsysteem wordt ingeschakeld - wacht en controleer. (Compressor beschermingsvertraging).) Check your circuit breaks and switches to ensure there is power to the system (Controleer uw stroomonderbrekers en schakelaars om er zeker van te zijn dat er stroom naar het systeem gaat). Replace batteries (Vervang batterijen). Make sure your furnace blower door is closed properly (Zorg ervoor dat de ventilatorluik van uw oven goed gesloten is). Check the position of the Furnace or Heat Pump selector switches: Normal/O/B (Controleer de positie van de keuzeschakelaars van de oven of warmtepomp: Normal/O/B).
ERRATIC DISPLAY (ONREGELMATIGE WEERGAVE)	Move the battery out, and then hold any key to release the rest energy. Then place the battery again. (Verwijder de batterij en houd vervolgens een toets ingedrukt om de restenergie vrij te geven. Plaats de batterij vervolgens opnieuw.)
IF UNIT CONTINUES TO OPERATE IN THE OFF POSITION (ALS DE EENHEID BLIJFT WERKEN IN DE UIT-STAND)	Replace unit (Vervang de eenheid)
THERMOSTAT PERMANENTLY READS "E1","E2","E3", "E4" (THERMOSTAAT GEEFT PERMANENT "E1", "E2", "E3", "E4" AAN).	Replace unit. (Vervang de eenheid.)

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Midea KJR-25B - Digitale Thermostaat Handleiding

Beschikbare talen
