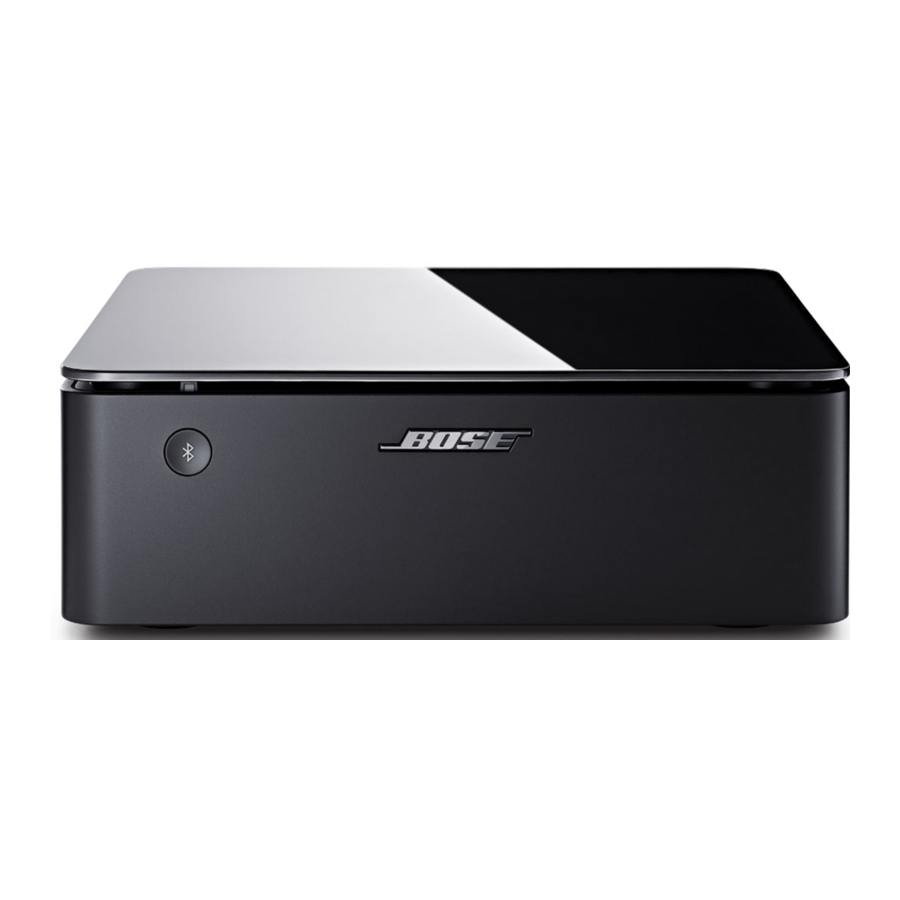

Bose Music Amplifier - Luidsprekerversterker met Bluetooth & Wi-Fi Handleiding

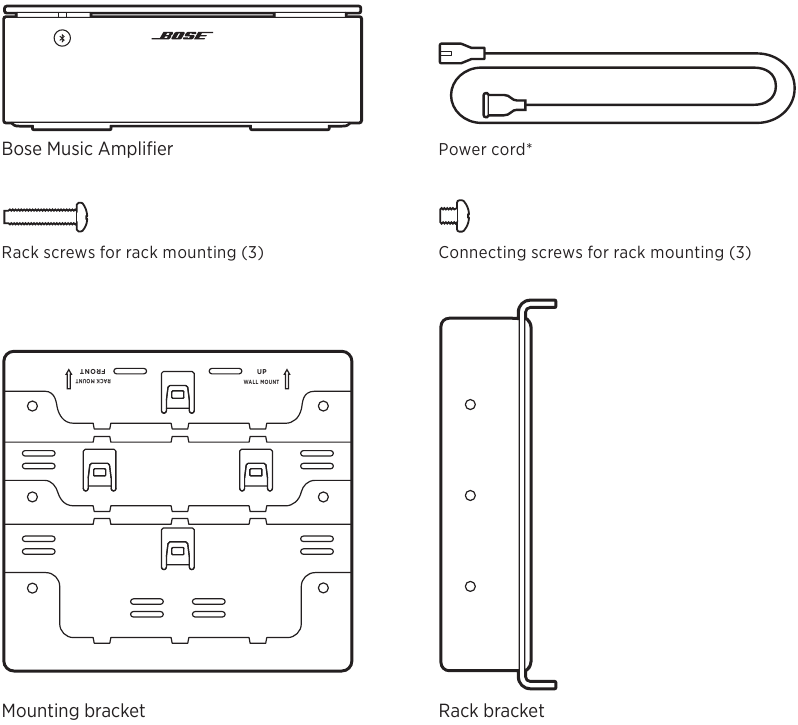

WAT ZIT ER IN DE DOOS

INHOUD

Controleer of de volgende onderdelen zijn meegeleverd:

* Kan worden geleverd met meerdere netsnoeren. Gebruik het netsnoer voor uw regio.

OPMERKING: Als een onderdeel van de versterker beschadigd is, gebruik deze dan niet. Neem contact op met uw geautoriseerde Bose-dealer of de klantenservice van Bose.

Bezoek: support.Bose.com/BMA

VERSTERKERPLAATSING

AANBEVELINGEN

• Installeer de versterker binnenshuis.
• Zorg ervoor dat er een stopcontact in de buurt is.
• Om interferentie te voorkomen, houdt u andere draadloze apparatuur op 0,3 - 0,9 m afstand van de versterker.
• Voor optimale prestaties plaatst u de versterker in een goed geventileerde ruimte.
• Plaats de versterker op een plank of monteer hem aan een rek of muur.
• Zorg er bij montage op een rek voor dat de pijl voor de rekmontage en de vier lipjes naar de voorkant van het rek zijn gericht.
• Gebruik voor elke versterker een afzonderlijke rekmontage bij montage van meerdere versterkers op een rek.

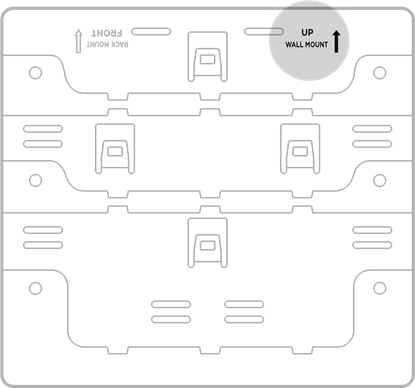

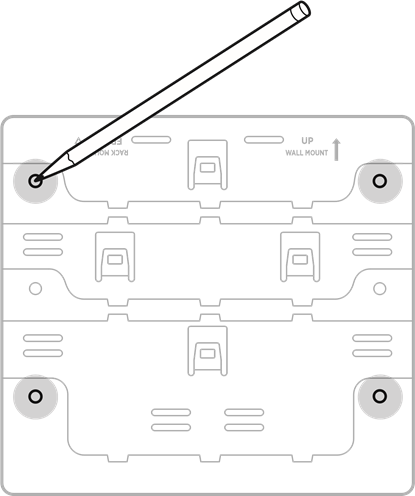

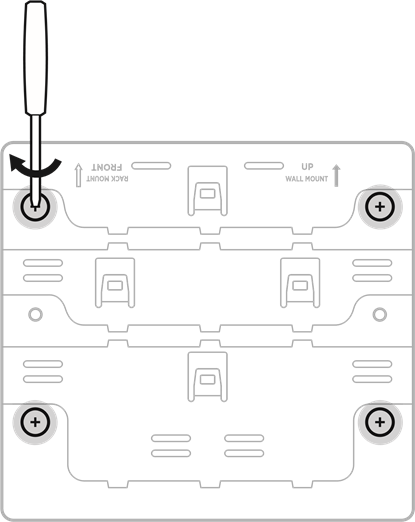

• Zorg er bij montage aan een muur voor dat de pijl voor de wandmontage en de vier lipjes naar boven zijn gericht.

• Plaats de versterker in een ruimte waar de maximale omgevingstemperatuur lager is dan 40°C (104°F).

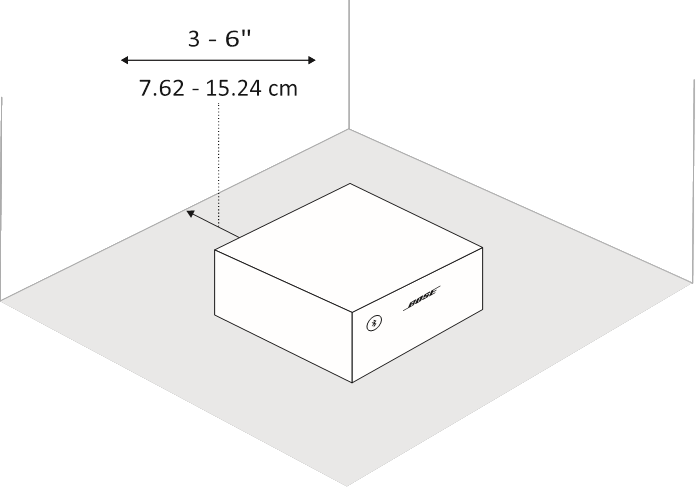

• Houd de achterkant van de versterker minstens 7,62 - 15,24 cm (3 - 6 inch) van elk ander oppervlak verwijderd. Blokkeer de luchtstroom van de achterkant van de versterker niet.
• Plaats de versterker NIET in een volledig afgesloten ruimte. Dit kan leiden tot slechte prestaties.

RICHTLIJNEN VOOR LUIDSPREKERVERBINDING

• Eén paar luidsprekers vereist minimaal 4 ohm per stuk.
• Twee paar luidsprekers vereisen minimaal 8 ohm per stuk.

Gebruik alleen niet-aangedreven luidsprekers. Sluit GEEN enkel merk of model aangedreven luidsprekers aan. Dit kan schade aan de apparatuur veroorzaken.

AANBEVELINGEN VOOR DE LENGTE VAN DE LUIDSPREKERDRAAD

MAXIMALE LENGTE	DIKTE
9 m (30 ft)	18 (0,82 mm2)
14 m (45 ft)	16 (1,3 mm2)
21 m (70 ft)	14 (2,0 mm2)

LUIDSPREKERS AANSLUITEN

Voordat u uw luidsprekers aansluit, plaatst u uw luidsprekers op hun permanente locatie en zorgt u ervoor dat de versterker is losgekoppeld van een stopcontact.

Luidsprekerdraden bestaan uit twee geïsoleerde draden:

• De gemarkeerde draad (strepen, ribbels of kleur) wordt aangesloten op de positieve (+) pool.
• De effen draad wordt aangesloten op de negatieve (–) pool.

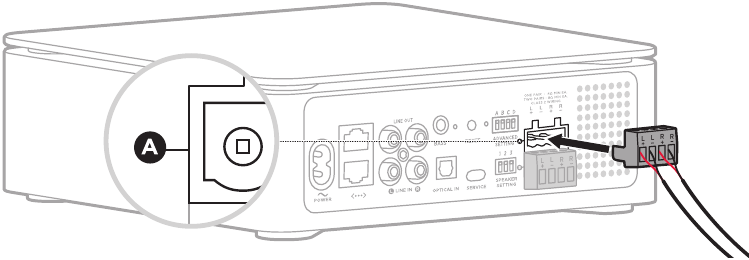

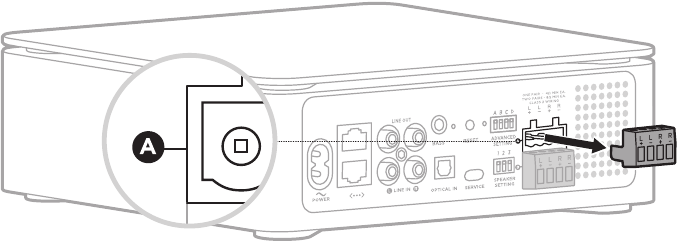

  1. Verwijder terminalblok A van de SPEAKERS OUT-poort.

  2. Sluit de luidsprekerdraden aan op terminalblok A.
     1. Steek de gemarkeerde draad van de linkerluidspreker in de positieve L +-pool en de effen draad in de negatieve L --pool.
     2. Steek de gemarkeerde draad van de rechterluidspreker in de positieve R +-pool en de effen draad in de negatieve R --pool.

  3. Draai met een kleine schroevendraaier met platte kop de schroeven op de terminals met de klok mee vast om de draden vast te zetten.

  4. Plaats terminalblok A terug in de SPEAKERS OUT-poort.

  5. Sluit het andere uiteinde van de luidsprekerdraden aan op uw luidsprekers.
     Raadpleeg de online handleiding voor uw luidspreker voor instructies.

OPMERKING: Gebruik een siliconenkit, zoals RTV-lijm (verkrijgbaar bij uw plaatselijke bouwmarkt) om de bedrading bij buitenaansluitingen van luidsprekers te beschermen.

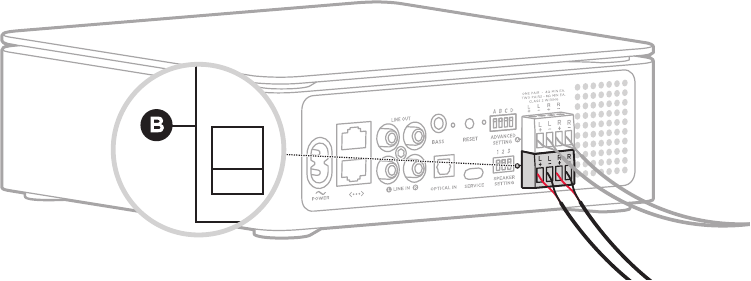

Extra luidsprekers aansluiten

U kunt maximaal twee paar luidsprekers op de versterker aansluiten voor een voller geluid.

Om een tweede paar luidsprekers aan te sluiten, herhaalt u de stappen in "Luidsprekers aansluiten" met behulp van terminalblok B.

OPMERKING: Voor de beste geluidskwaliteit en een gebalanceerd volume, wanneer u twee paar luidsprekers aansluit, moeten dit hetzelfde luidsprekermodel zijn, omdat dezelfde EQ-instelling op beide paar luidsprekers wordt toegepast.

STROOM

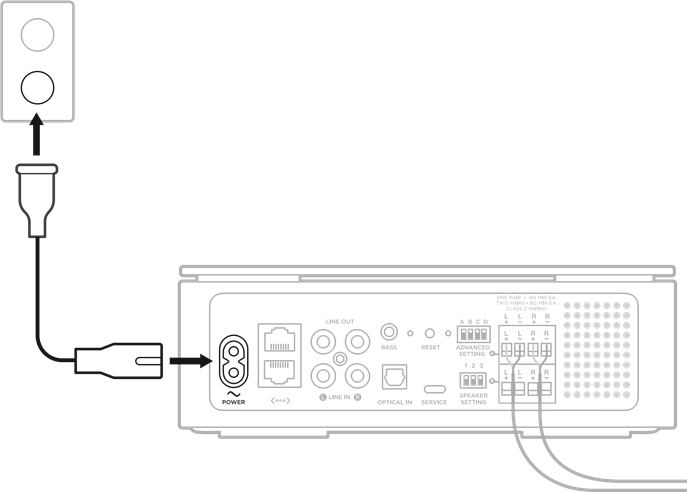

DE VERSTERKER OP DE STROOM AANSLUITEN

1. Sluit het netsnoer aan op de POWER-poort aan de achterkant van de versterker.
2. Steek het andere uiteinde van het netsnoer in een stopcontact.

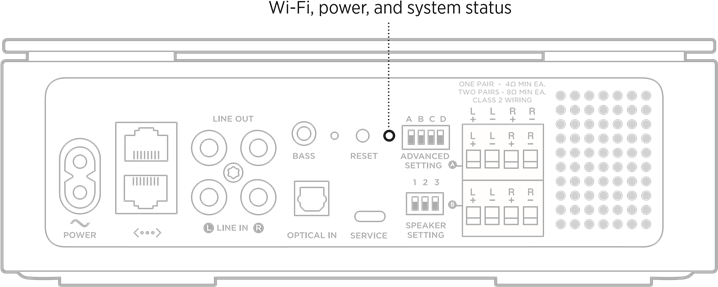

Het lampje aan de achterkant van de versterker knippert langzaam oranje.

OPMERKINGEN:

• Als de versterker is ingesteld en is ingesteld op Main (standaard), brandt het lampje aan de achterkant van de versterker continu wit.
• Als de versterker is ingesteld en is ingesteld op Supplemental, brandt het lampje aan de achterkant van de versterker continu groen.

NETWERKSTAND-BY

De versterker gaat naar de netwerkstand-by als het geluid is gestopt en u 20 minuten lang geen knoppen hebt ingedrukt. Om de versterker uit de netwerkstand-by te halen, speelt u audio af of hervat u deze met de Bose Music-app op uw mobiele apparaat of sluit u een Bluetooth-bron opnieuw aan.

BOSE MUSIC APP INSTELLEN

Met de Bose Music-app kunt u de hoofdversterker instellen en bedienen vanaf elk mobiel apparaat, zoals een smartphone of tablet.

Met de app kunt u muziek streamen, muziekdiensten toevoegen, internetradiostations verkennen, presets instellen en wijzigen, met uw stemassistent werken, de instellingen van de hoofdversterker beheren en updates en nieuwe functies ontvangen.

OPMERKING: Als u al een Bose Music-account hebt gemaakt voor een ander Bose-product, voegt u de versterker toe aan uw bestaande account.

DE BOSE MUSIC APP DOWNLOADEN

1. Download de Bose Music-app op uw mobiele apparaat.





2. Volg de instructies in de app om de versterker in te stellen.

BESTAANDE GEBRUIKERS VAN DE BOSE MUSIC APP

DE HOOFDVERSTERKER AAN EEN BESTAAND ACCOUNT TOEVOEGEN

Om uw Bose Music Amplifier toe te voegen, opent u de Bose Music-app en voegt u uw versterker toe.

OPMERKINGEN:

• U kunt alleen een hoofdversterker toevoegen met de Bose Music-app. Extra versterkers worden niet weergegeven op uw netwerk of in de Bose Music-app.
• Om dezelfde audio tegelijkertijd op meerdere luidsprekers af te spelen, kunt u hoofdversterkers groeperen met de Bose Music-app. U kunt deze optie openen vanaf de hoofdpagina. Ga voor meer informatie naar: support.Bose.com/BMAGrouping

VERBINDEN MET EEN ANDER WI-FI-NETWERK

Maak verbinding met een ander netwerk als uw netwerknaam of wachtwoord is gewijzigd, of als u een ander netwerk wilt wijzigen of toevoegen.

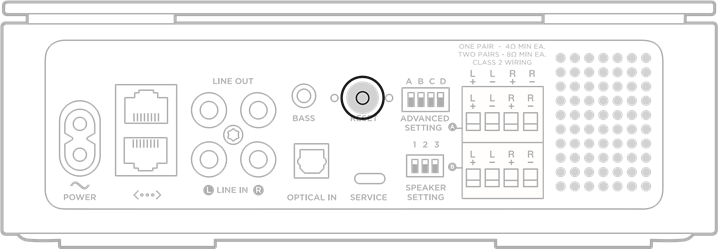

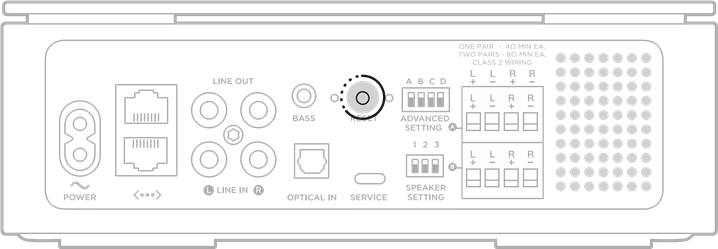

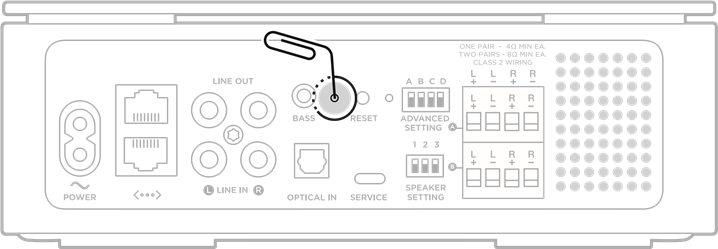

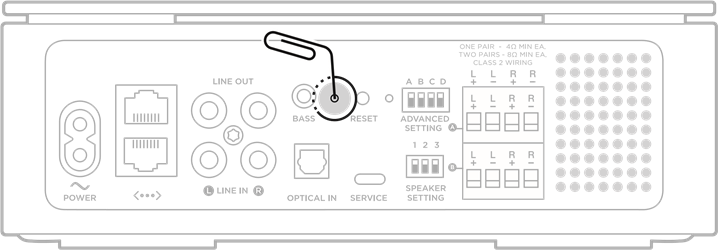

1. Houd de Reset-knop 5 seconden ingedrukt totdat het lampje aan de achterkant van de versterker langzaam oranje knippert.

2. Open uw Wi-Fi-instellingen op uw mobiele apparaat.
3. Selecteer Bose Music Amplifier.
4. Open de Bose Music-app en volg de instructies in de app.

HOOFD- EN AANVULLENDE VERSTERKERS

De versterker kan maximaal twee paar luidsprekers van stroom voorzien. Hij kan worden ingesteld als de hoofdversterker (standaard) of als een aanvullende versterker.

De hoofdversterker maakt verbinding met uw netwerk via een Wi-Fi-verbinding of een Ethernet-kabel (niet meegeleverd). Hij kan worden bediend met de Bose Music-app, uw mobiele apparaat of uw spraakassistent-apparaat dat is verbonden met uw netwerk.

Een aanvullende versterker maakt verbinding met de hoofdversterker via een RCA-audiokabel en ontvangt audio-uitvoer van de hoofdversterker. Aanvullende versterkers spelen dezelfde audio af als de hoofdversterker, maar worden niet weergegeven op uw netwerk, de Bose Music-app of uw mobiele apparaat en kunnen alleen audio afspelen vanaf de LINE IN-poort.

U kunt maximaal vier aanvullende versterkers op de hoofdversterker aansluiten voor de beste geluidskwaliteit. De versterkers kunnen worden geconfigureerd afhankelijk van de locatie of grootte van uw omgeving, hoeveel luidsprekers u van stroom wilt voorzien of waar u uw audio wilt afspelen.

OPMERKINGEN:

• Voor de beste geluidskwaliteit en een gebalanceerd volume, wanneer u een aanvullende versterker op de hoofdversterker aansluit, moet u hetzelfde luidsprekermodel en hetzelfde aantal luidsprekers per versterker gebruiken.
• Afhankelijk van uw omgeving is het mogelijk om meer dan vier aanvullende versterkers op de hoofdversterker aan te sluiten zonder de prestaties te beïnvloeden.

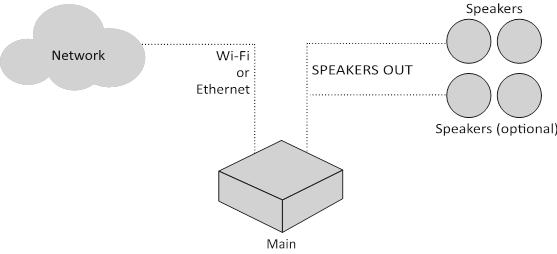

GEBRUIKSSITUATIE 1

Bedien maximaal twee paar luidsprekers in dezelfde ruimte, waar de luidsprekers dezelfde audio afspelen met weinig tot geen vertraging.

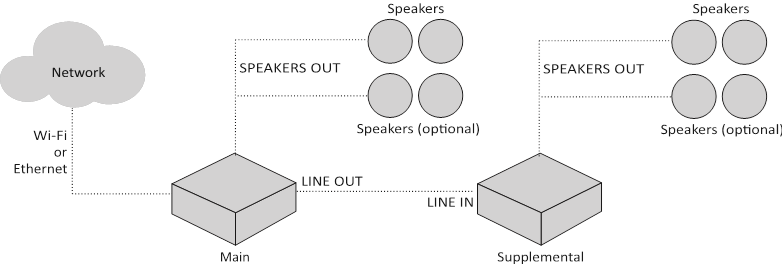

GEBRUIKSSITUATIE 2

Bedien meerdere paar luidsprekers in een grotere ruimte, waar alle luidsprekers tegelijkertijd in- en uitschakelen en dezelfde audio afspelen met weinig tot geen vertraging.

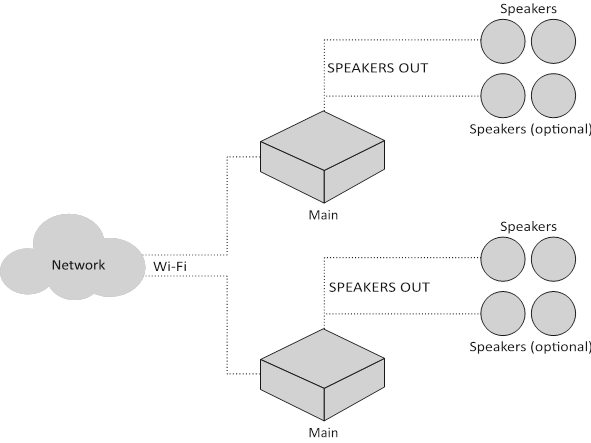

GEBRUIKSSITUATIE 3

Bedien meerdere systemen (versterker en luidsprekers) onafhankelijk van elkaar, waar elk systeem verschillende audio afspeelt.

OPMERKINGEN:

• Hoofdversterkers kunnen ook via een Ethernet-kabel op uw netwerk worden aangesloten.
• Voor de beste geluidskwaliteit en een gebalanceerd volume, wanneer u meerdere paar luidsprekers aansluit, moeten dit hetzelfde luidsprekermodel zijn, omdat dezelfde EQ-instelling op de luidsprekers wordt toegepast.
• Om dezelfde audio tegelijkertijd op alle luidsprekers af te spelen, groepeert u voor de beste geluidskwaliteit de hoofdversterkers met de Bose Music-app. U kunt deze optie openen vanaf de hoofdpagina. Ga voor meer informatie naar: support.Bose.com/BMAGrouping

DE HOOFDVERSTERKER AANSLUITEN

U sluit de hoofdversterker aan op uw netwerk met behulp van de Bose Music-app of een Ethernet-kabel (niet meegeleverd).

AANSLUITEN MET DE BOSE MUSIC-APP

Om de hoofdversterker met de Bose Music-app aan te sluiten op uw netwerk.

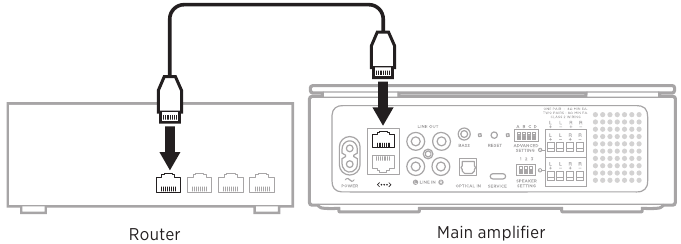

AANSLUITEN MET EEN ETHERNET-KABEL

OPMERKING: Als u verbinding maakt met uw netwerk met behulp van een Ethernet-kabel zonder de installatie te voltooien met de Bose Music-app, kunt u alleen audio afspelen van een Bluetooth-bron.

1. Sluit op uw router één uiteinde van een Ethernet-kabel aan op een Ethernet-poort.
2. Sluit op de hoofdversterker het andere uiteinde van de kabel aan op een Ethernet-poort.

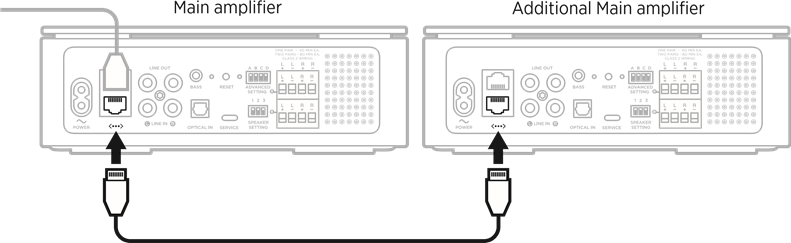

Een extra hoofdversterker aansluiten

U kunt een extra hoofdversterker rechtstreeks op de router aansluiten (zie "Aansluiten met een Ethernet-kabel") of rechtstreeks op de eerste hoofdversterker.

1. Sluit op de hoofdversterker één uiteinde van een Ethernet-kabel aan op een Ethernet-poort.
2. Sluit op de extra hoofdversterker het andere uiteinde van de kabel aan op een Ethernet-poort.


EEN AANVULLENDE VERSTERKER AANSLUITEN

U sluit een aanvullende versterker aan op de hoofdversterker of op een andere aanvullende versterker met behulp van een RCA-audiokabel (niet meegeleverd).

OPMERKING: U kunt maximaal vier aanvullende versterkers op de hoofdversterker aansluiten voor de beste geluidskwaliteit. Afhankelijk van uw omgeving is het mogelijk om extra versterkers aan te sluiten zonder de prestaties te beïnvloeden.

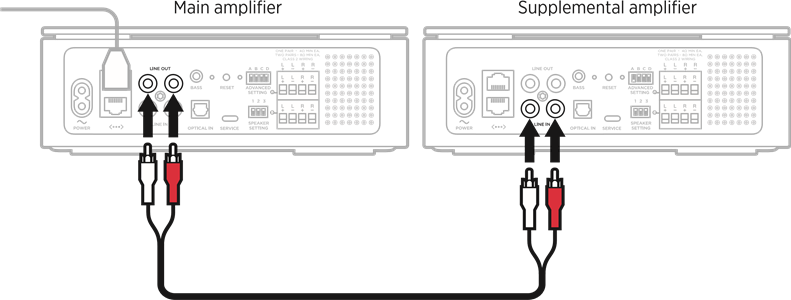

AANSLUITEN OP DE HOOFDVERSTERKER

1. Sluit op de hoofdversterker de witte connector van de audiokabel aan op de witte LINE OUT-poort en de rode connector op de rode LINE OUT-poort.
2. Sluit op de aanvullende versterker de andere witte connector aan op de witte LINE IN-poort en de rode connector op de LINE IN-poort.

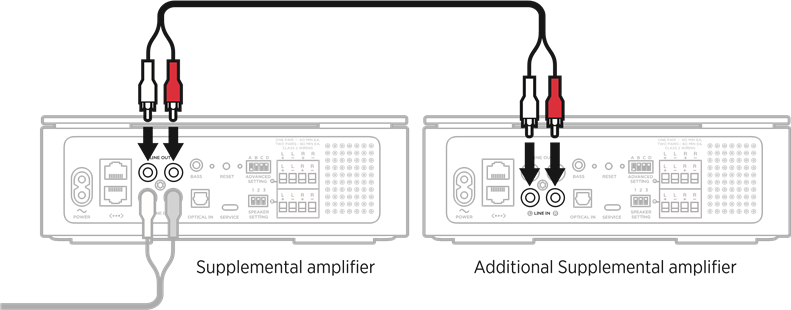

Een extra aanvullende versterker aansluiten

1. Sluit op de aanvullende versterker de witte connector van de audiokabel aan op de witte LINE OUT-poort en de rode connector op de rode LINE OUT-poort.
2. Sluit op de extra aanvullende versterker de andere witte connector aan op de witte LINE IN-poort en de rode connector op de LINE IN-poort.

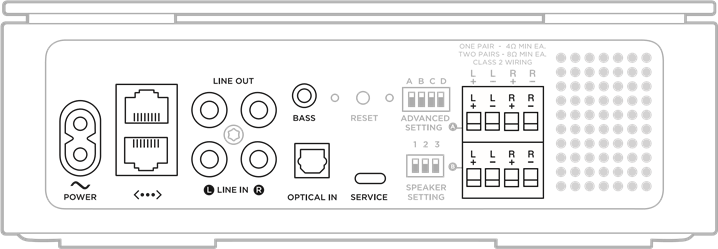

VERSTERKERPOORTEN

POORT	BESCHRIJVING
POWER	Levert stroom wanneer het netsnoer in de poort wordt gestoken en vervolgens op een stopcontact wordt aangesloten.
	Hiermee kunt u de hoofdversterker aansluiten op uw netwerk of meerdere hoofdversterkers met elkaar verbinden met behulp van een Ethernet-kabel (niet meegeleverd).
LINE OUT LINE IN	Hiermee kunt u een aanvullende versterker of een externe bron aansluiten met behulp van een RCA-audiokabel (niet meegeleverd).

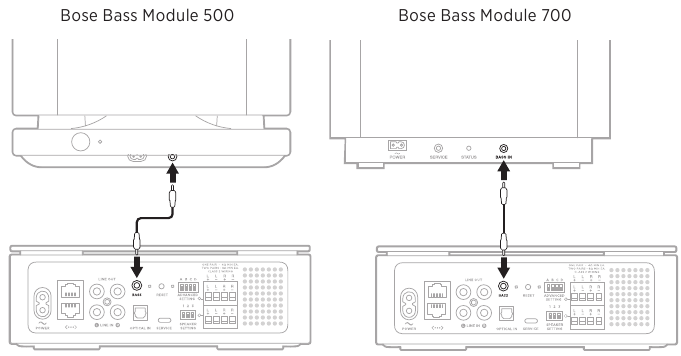

BASS	Hiermee kunt u een Bose Bass Module aansluiten met behulp van een 3,5mm stereo-audiokabel (niet meegeleverd).

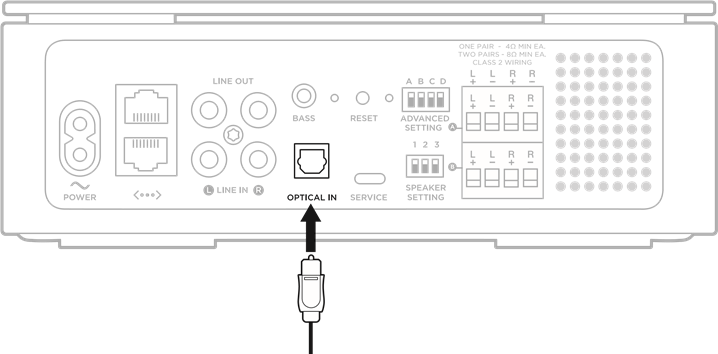

OPTICAL IN	Hiermee kunt u digitale audio afspelen van een externe bron met behulp van een optische kabel (niet meegeleverd).
SERVICE	USB Type-C®-poort voor service.
SPEAKERS OUT	Hiermee kunt u maximaal twee paar luidsprekers aansluiten.

VERSTERKER- EN LUIDSPREKERINSTELLINGEN

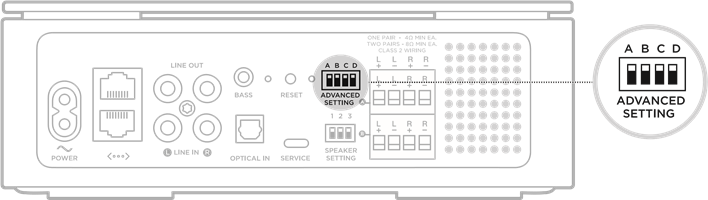

VERSTERKERINSTELLINGEN

De ADVANCED SETTING (GEAVANCEERDE INSTELLING)-schakelaars worden geconfigureerd afhankelijk van hoe u uw audio wilt horen. Om de versterker te configureren, zet u de betreffende ADVANCED SETTING (GEAVANCEERDE INSTELLING)-schakelaar(s) omlaag.

MODUS	SCHAKELAAR	POSITIE	BESCHRIJVING
Main (Hoofd)	A – Omhoog		Stel de versterker in op Main (Hoofd). OPMERKING: Hoofdversterkers kunnen met de Bose Music-app of een Ethernet-kabel (niet meegeleverd) op uw netwerk worden aangesloten.
Supplemental (Aanvullend)	A – Omlaag		Stel de versterker in op Supplemental (Aanvullend). OPMERKINGEN: Aanvullende versterkers worden met een RCA-audiokabel aangesloten op de hoofdversterker (of een andere aanvullende versterker) en spelen audio van de hoofdversterker af op de LINE IN-poort. Aanvullende versterkers kunnen geen verbinding maken met uw netwerk en worden niet weergegeven in de Bose Music-app.
N/A	B		Gereserveerd voor toekomstig gebruik.
Stereo	C – Omhoog		Stel de audio-uitvoer in op Stereo.
Mono	C – Omlaag		Stel de audio-uitvoer in op Mono. OPMERKING: Mono is het beste wanneer luidsprekers ver uit elkaar staan.
Line out (Lijnuitgang): variable volume(variabel volume)	D – Omhoog		Bedien het volume met de Bose Music-app. OPMERKING: Deze instelling is van toepassing op de LINE OUT (LIJNUITGANG)-audio van de hoofdversterker en is te horen via de aanvullende versterker.
Line out (Lijnuitgang): fixed volume (vast volume)	D – Omlaag		Bedien het volume met het aangesloten apparaat met volumeregeling. OPMERKINGEN: Wanneer het volume is vastgesteld, kunt u het volume niet regelen met de Bose Music-app. Deze instelling is van toepassing op de hoofdversterker.

OPMERKINGEN:

• De standaardpositie voor alle schakelaars is omhoog.
• Elke schakelaar kan afzonderlijk worden geconfigureerd.
• Als een ADVANCED SETTING (GEAVANCEERDE INSTELLING)-schakelaar wordt omgezet terwijl de versterker is ingeschakeld, wordt de versterker opnieuw ingesteld.

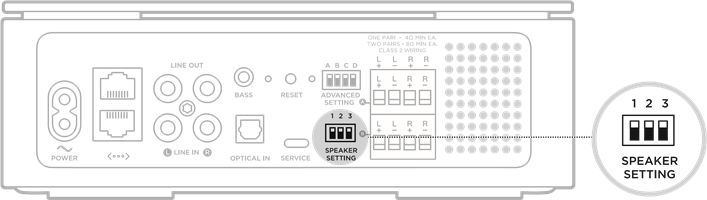

LUIDSPREKERINSTELLINGEN

U kunt een aangepaste EQ-instelling toepassen op de Bose 251 Environmental Speakers of Bose Virtually Invisible 791-luidsprekers. Voor alle andere luidsprekers wordt de standaard EQ-instelling gebruikt.

Om de aangepaste EQ-instelling toe te passen op uw Bose 251 Environmental Speakers of Bose Virtually Invisible 791-luidsprekers, zet u de juiste SPEAKER SETTING (LUIDSPREKERINSTELLING)-schakelaar omlaag. Om de standaard EQ-instelling op alle andere luidsprekers toe te passen, laat u alle schakelaars omhoog staan.

PRODUCT	SCHAKELAAR			POSITIE
Bose 251 Environmental Speakers	1 – Omlaag	2 – Omhoog	3 – Omhoog
Bose Virtually Invisible 791 speakers	1 – Omhoog	2 – Omlaag	3 – Omhoog
All other speakers (Alle andere luidsprekers)	1 – Omhoog	2 – Omhoog	3 – Omhoog

OPMERKING:

• De standaardpositie voor alle schakelaars is omhoog.
• Als een andere combinatie dan die in de bovenstaande tabel wordt gebruikt, wordt de standaard EQ-instelling gebruikt.

WERKEN MET UW STEMASSISTENT

GOOGLE ASSISTANT

De versterker is compatibel met een apparaat met Google Assistant dat is verbonden met uw netwerk. Bedien de versterker met uw stem met Google.

Begin met "Hey Google" (Hé Google) en zeg vervolgens uw verzoek op <amplifier name> (versterker naam). Probeer bijvoorbeeld uw favoriete muziek af te spelen. Zeg gewoon "Hey Google, play My Workout playlist on Family Room" (Hé Google, speel de afspeellijst Mijn Workout af in de Familiekamer).

OPMERKINGEN:

• Zorg ervoor dat u de versterker naam zegt die u in de Bose Music-app hebt toegewezen. Als meerdere versterkers dezelfde naam hebben, gebruikt u de naam die is toegewezen in de Google Assistant-app of wijzigt u de naam in de Bose Music-app.
• Google Assistant is niet beschikbaar in alle talen en landen.
• Voor meer informatie over wat Google Assistant kan doen, gaat u naar: https://support.google.com/assistant

AMAZON ALEXA

Als u een afzonderlijk apparaat met ingebouwde Alexa (Alexa Built-In) hebt dat is verbonden met uw netwerk, kunt u de versterker vanaf dat apparaat bedienen met spraakopdrachten. Om spraakbediening in te stellen, schakelt u de skill in en koppelt u uw Alexa-account aan uw Bose-account. Vraag Alexa vervolgens gewoon om muziek af te spelen.

Begin met "Alexa" en zeg vervolgens uw verzoek op <amplifier name> (versterker naam). Probeer bijvoorbeeld uw favoriete muziek af te spelen. Zeg gewoon "Alexa, play My Workout playlist on Family Room" (Alexa, speel de afspeellijst Mijn Workout af in de Familiekamer).

OPMERKINGEN:

• Zorg ervoor dat u de versterker naam zegt die u in de Bose Music-app hebt toegewezen. Als meerdere versterkers dezelfde naam hebben, gebruikt u de naam die is toegewezen in de Alexa-app of wijzigt u de naam in de Bose Music-app.
• Alexa is niet beschikbaar in alle talen en landen.
• Voor meer informatie over wat Alexa kan doen, gaat u naar: https://www.amazon.com/usealexa

AUDIO STREAMEN MET CHROMECAST

De versterker heeft Chromecast ingebouwd. Met Chromecast ingebouwd kunt u audio streamen van ondersteunde apps door simpelweg op de Cast-knop te tikken.

OPMERKINGEN:

• Om Chromecast ingebouwd te gebruiken, moet u een wifi-verbinding hebben.
• Er wordt periodiek ondersteuning voor nieuwe apps toegevoegd.

Uw telefoon is uw afstandsbediening

• Tik gewoon op de Cast-knop van apps die u al kent en leuk vindt. Geen nieuwe logins of downloads vereist.
• Gebruik uw telefoon om te zoeken, af te spelen, te pauzeren en het volume hoger te zetten vanuit elke plek in huis.
• Terwijl u aan het streamen bent, kunt u uw telefoon blijven gebruiken voor andere dingen: scroll door sociale media, verstuur een sms en accepteer zelfs oproepen.
• Geniet van muziek in uw hele huis wanneer u multi-room casting gebruikt met versterkers met Chromecast-ondersteuning.

Onbeperkt entertainment, allemaal volgens uw schema

Kies uit miljoenen nummers van populaire muziekdiensten zoals Pandora, Spotify en TuneIn.
Om Chromecast ingebouwd in te schakelen, gebruikt u de Bose Music-app. U kunt deze optie openen vanuit het menu Instellingen.

AUDIO STREAMEN MET AIRPLAY

De versterker kan AirPlay 2-audio afspelen, waardoor je snel audio van je Apple-apparaat naar de versterker kunt streamen.

OPMERKINGEN:

• Om AirPlay 2 te gebruiken, heb je een Apple-apparaat nodig met iOS 11.4 of hoger.
• Je Apple-apparaat en de versterker moeten met hetzelfde wifi-netwerk verbonden zijn.
• Ga voor meer informatie over AirPlay naar: https://www.apple.com/airplay

AUDIO STREAMEN VANUIT HET BEDIENINGSPANEEL

1. Open het bedieningspaneel op je Apple-apparaat.
2. Tik en houd de audiokaart in de rechterbovenhoek van het scherm vast en tik vervolgens op het AirPlay-icoon .
3. Selecteer je versterker.

AUDIO STREAMEN VANUIT EEN APP

1. Open een muziek-app (zoals Apple Music) en selecteer een nummer om af te spelen.
2. Tik op .
3. Selecteer je versterker.

PRESET-PERSONALISATIE

Je kunt zes presets personaliseren voor je favoriete streaming muziekdiensten, zenders, afspeellijsten, artiesten, albums of nummers uit je muziekbibliotheek. Je hebt op elk moment toegang tot je muziek met een simpele aanraking van een knop in de Bose Music-app.

OPMERKING: Je kunt geen presets instellen wanneer je bron een Bluetooth-verbinding is.

EEN PRESET INSTELLEN

1. Stream muziek met de app.
2. Terwijl de muziek speelt, houd je een preset in de app ingedrukt.

EEN PRESET AFSPELEN

Zodra je je presets hebt gepersonaliseerd, druk je op een preset in de Bose Music-app.

BLUETOOTH-VERBINDINGEN

JE MOBIELE APPARAAT VERBINDEN

1. Druk op de Bluetooth-knop l aan de voorkant van de hoofdversterker.

   Het lampje aan de voorkant van de versterker knippert langzaam blauw.
2. Schakel de Bluetooth-functie in op je mobiele apparaat.
   OPMERKING: Het Bluetooth-menu is meestal te vinden in het menu Instellingen.
3. Selecteer je versterker in de lijst met apparaten.
   OPMERKING: Zoek naar de naam die je hebt ingevoerd voor je versterker in de Bose Music-app. Als je je versterker geen naam hebt gegeven, verschijnt de standaardnaam.

   Eenmaal verbonden, brandt het lampje aan de voorkant van de versterker continu blauw en vervaagt vervolgens naar zwart. De naam van de versterker verschijnt in de lijst met mobiele apparaten.

EEN MOBIEL APPARAAT LOSKOPPELEN

Gebruik de Bose Music-app om je mobiele apparaat los te koppelen.

TIP: Je kunt ook Bluetooth-instellingen op je mobiele apparaat gebruiken. Het uitschakelen van de Bluetooth-functie koppelt alle andere apparaten los.

EEN MOBIEL APPARAAT OPNIEUW VERBINDEN

Druk op de Bluetooth-knop .
De versterker probeert verbinding te maken met de meest recent verbonden apparaten.

OPMERKINGEN:

• Zorg ervoor dat de Bluetooth-functie is ingeschakeld op je mobiele apparaat.
• Het apparaat moet zich binnen 9 meter (30 ft) bevinden en ingeschakeld zijn.

EEN EXTRA MOBIEL APPARAAT VERBINDEN

Je kunt maximaal acht apparaten opslaan in de apparatenlijst van de versterker.

OPMERKING: Je kunt maar van één apparaat tegelijk audio afspelen.

1. Houd ingedrukt totdat het lampje aan de voorkant van de versterker langzaam blauw knippert.
2. Selecteer je versterker in de lijst met apparaten op je mobiele apparaat.

OPMERKING: Zorg ervoor dat de Bluetooth-functie is ingeschakeld op je mobiele apparaat.

DE APPARATENLIJST VAN DE VERSTERKER WISSEN

1. Houd 10 seconden ingedrukt totdat het lampje aan de voorkant van de versterker 3 keer blauw knippert.
2. Verwijder de versterker uit de Bluetooth-lijst op je apparaat.

Alle apparaten zijn gewist. De versterker is klaar om verbinding te maken.

VERSTERKERSTATUS

BLUETOOTH- EN FOUTSTATUS

Het lampje aan de voorkant van de versterker geeft de Bluetooth-verbindingsstatus van een mobiel apparaat en foutmeldingen weer.

LAMPJE BRANDT	SYSTEEMSTATUS
Langzaam blauw knipperend	Klaar om verbinding te maken met een mobiel apparaat
Blauw knipperend	Verbinding maken met een mobiel apparaat
Continu blauw en vervaagt naar zwart	Verbonden met een mobiel apparaat
Knippert 3 keer blauw	Apparatenlijst gewist
Knippert 3 seconden blauw en rood	Bluetooth-verbinding is uitgeschakeld (Aanvullend)
Continu rood	Kritieke fout (hardware) – neem contact op met de klantenservice van Bose OPMERKING: De lampjes aan de voor- en achterkant van de versterker branden tegelijkertijd continu rood.

Het lampje aan de achterkant van de versterker geeft de wifi-, stroom- en systeemstatus weer.

WI-FI- EN STROOMSTATUS

Hoofdversterker

Geeft de wifi- en stroomstatus van een hoofdversterker weer.

LAMPJE BRANDT	SYSTEEMSTATUS
Langzaam wit knipperend	Inschakelen
Continu wit	Ingeschakeld
Langzaam amber knipperend	Klaar voor wifi-installatie
Continu amber	Wifi-installatie bezig
Langzaam wit knipperend	Verbinding maken met wifi
Continu wit	Verbonden met wifi

Aanvullende versterker

Geeft de stroomstatus van een aanvullende versterker weer.

LAMPJE BRANDT	SYSTEEMSTATUS
Langzaam groen knipperend	Inschakelen
Continu groen	Ingeschakeld

UPDATE-, RESET- EN FOUTSTATUS

Geeft de status van software-updates, resets en foutmeldingen weer.

LAMPJE BRANDT	SYSTEEMSTATUS
Wit knipperend	Update installeren
Continu wit	Update voltooid
Knippert 3 keer rood	Reset voltooid
Continu amber	Wifi-fout (hoofd) – neem contact op met de klantenservice van Bose
Knippert 4 keer amber	Niet-kritieke fout (netwerkverbindingsfout of bronfout)
Continu rood	Kritieke fout (hardware) – neem contact op met de klantenservice van Bose OPMERKING: De lampjes aan de voor- en achterkant van de versterker branden tegelijkertijd continu rood.

GEAVANCEERDE FUNCTIES

WI-FI-FUNCTIE UITSCHAKELEN/INSCHAKELEN

Steek een dunne paperclip in het gat aan de achterkant van de versterker en houd deze 2 seconden ingedrukt totdat het lampje aan de achterkant van de versterker 3 keer wit knippert.

OPMERKING: Het uitschakelen/inschakelen van de wifi-functie schakelt ook de Bluetooth-functie uit/in.

OVERBELASTINGSBEVEILIGING

De overbelastingsbeveiliging van de versterker vermindert automatisch het maximale uitgangsvermogen om te voorkomen dat de versterker te warm wordt. Dit kan gebeuren wanneer de versterker gedurende een lange periode op hoog volume speelt of als deze is geïnstalleerd op een locatie met beperkte ventilatie. Het volledige maximale vermogen keert automatisch terug wanneer de versterker is afgekoeld.

BOSE-PRODUCTEN AANSLUITEN

EEN BOSE-BASSMODULE AANSLUITEN

Je kunt je Bose-bassmodule aansluiten op de versterker met een 3,5mm-stereo-audiokabel (niet meegeleverd).

OPMERKINGEN:

• De 3,5mm-audiokabel moet stereo en afgeschermd zijn.
• Als je geen 3,5mm-audiokabel hebt, ga je naar Bose.com/BM500 of Bose.com/BM700 om een kabel van 4,5 meter te kopen. Je kunt dit onderdeel ook kopen bij je plaatselijke elektronicawinkel.
  1. Sluit op de versterker een uiteinde van een 3,5mm-audiokabel aan op de BASS-poort.
  2. Sluit het andere uiteinde van de kabel aan op de BASS IN-poort op de bassmodule.


OPMERKING: Raadpleeg de handleiding van je bassmodule voor meer informatie over je bassmodule. Ga naar:

Bose Bass Module 700: Bose.com/BM700

Bose Bass Module 500: Bose.com/BM500

EEN BOSE SOUNDLINK BLUETOOTH-LUIDSPREKER OF EEN BOSE-HOOFDTELEFOON AANSLUITEN MET SIMPLESYNC™-TECHNOLOGIE

Met Bose SimpleSync™-technologie kun je bepaalde Bose SoundLink Bluetooth-luidsprekers of Bose-hoofdtelefoons aansluiten op de versterker voor een nieuwe manier om naar je muziek en films te luisteren.

Voordelen

Een persoonlijke luisterervaring: Luister naar je tv of muziek zonder anderen te storen door je Bose-hoofdtelefoon aan te sluiten op de versterker. Gebruik de onafhankelijke volumeregelaars op elk product om het volume van de versterker te verlagen of te dempen terwijl je het volume van je hoofdtelefoon zo hard zet als je wilt.

Nog een ruimte met audio: Luister naar hetzelfde nummer in twee verschillende ruimtes tegelijkertijd door je Bose SoundLink Bluetooth-luidspreker aan te sluiten op de versterker.

OPMERKINGEN:

• SimpleSync™-technologie heeft een Bluetooth-bereik van maximaal 9 meter. Muren en bouwmaterialen kunnen de ontvangst beïnvloeden. Afhankelijk van je omgeving kan het bereik groter zijn.
• Je kunt geen audio streamen met een Bluetooth-bron wanneer je SimpleSync™-technologie gebruikt.

Compatibele producten

Je kunt de meeste Bose SoundLink Bluetooth-luidsprekers en Bose-hoofdtelefoons aansluiten op de versterker.

Populaire compatibele producten zijn:

• Bose SoundLink Revolve+ Bluetooth-luidspreker
• Bose SoundLink Mini Bluetooth-luidspreker
• Bose SoundLink Color Bluetooth-luidspreker
• Bose Noise Cancelling Headphones 700
• Bose QuietComfort 35 wireless headphones

Er worden regelmatig nieuwe producten toegevoegd. Ga voor een volledige lijst en meer informatie naar: worldwide.Bose.com/Support/Groups

Aansluiten via de Bose Music-app

Gebruik de Bose Music-app om je Bose SoundLink Bluetooth-luidspreker of Bose-hoofdtelefoon aan te sluiten op de versterker. Ga voor meer informatie naar: worldwide.Bose.com/Support/Groups

OPMERKINGEN:

• Zorg ervoor dat het product dat je aansluit is ingeschakeld, zich binnen 9 meter van de versterker bevindt en klaar is om verbinding te maken met een ander apparaat. Raadpleeg de handleiding van je product voor meer informatie.
• Je kunt slechts één product tegelijk aansluiten op de versterker.

EEN BOSE SOUNDLINK BLUETOOTH-LUIDSPREKER OF BOSE-HOOFDTELEFOON OPNIEUW AANSLUITEN

Schakel je Bose SoundLink Bluetooth-luidspreker of Bose-hoofdtelefoon in.
Je luidspreker of hoofdtelefoon probeert verbinding te maken met het meest recent aangesloten Bluetooth-apparaat, inclusief de versterker.

OPMERKINGEN:

• De versterker moet zich binnen bereik (9 meter) bevinden en ingeschakeld zijn.
• Als je luidspreker geen verbinding maakt, zie je 'Versterker maakt geen verbinding met een eerder aangesloten Bose SoundLink Bluetooth-luidspreker'.
• Als je hoofdtelefoon geen verbinding maakt, zie je 'Versterker maakt geen verbinding met een eerder aangesloten Bose-hoofdtelefoon'.

ONDERHOUD

DE VERSTERKER UPDATEN

Hoofdversterker

De hoofdversterker wordt automatisch bijgewerkt wanneer deze is verbonden met de Bose Music-app en je wifi-netwerk.

Aanvullende versterker

1. Zet schakelaar A omhoog om hem in te stellen als hoofdversterker.
2. Voeg de versterker toe aan de Bose Music-app.
   De versterker wordt automatisch bijgewerkt. Wanneer de update is voltooid, brandt het lampje op de achterkant van de versterker continu wit.
3. Zet schakelaar A omlaag om hem terug te zetten als aanvullende versterker.

DE VERSTERKER REINIGEN

Reinig het oppervlak van de versterker met een zachte, droge doek.
Gebruik een borstelopzetstuk op een stofzuiger om de moeilijk bereikbare plekken schoon te maken.

• Koppel het netsnoer los van het stopcontact voordat je gaat schoonmaken.
• Gebruik GEEN sprays in de buurt van de versterker. Gebruik geen oplosmiddelen, chemicaliën of reinigingsmiddelen die alcohol, ammoniak of schuurmiddelen bevatten.
• Laat GEEN vloeistoffen in openingen terechtkomen.

VERVANGENDE ONDERDELEN EN ACCESSOIRES

Vervangende onderdelen en accessoires kunnen worden besteld via de klantenservice van Bose.
Ga naar: support.Bose.com/BMA

BEPERKTE GARANTIE

De versterker valt onder een beperkte garantie. Ga naar onze website worldwide.Bose.com/Warranty voor meer informatie over de beperkte garantie.
Om je product te registreren, ga je naar worldwide.Bose.com/ProductRegistration voor instructies. Het niet registreren heeft geen invloed op je rechten onder de beperkte garantie.

TECHNISCHE INFORMATIE

SPECIFICATIE	WAARDE
Afmetingen (ongeveer)	21 cm breed x 21 cm diep x 7,3 cm hoog
Gewicht (alleen versterker)	2186 gram
Stroomvoorziening	100-240V 50/60 Hz, 240W
Ingangsgevoeligheid	RCA-ingangen: 2Vrms
Signaal-ruisverhouding (S/N)	>100 dB
Uitgangsvermogen (continu gemiddeld)	Minimaal 125 W/kanaal bij 8 ohm, van 20 Hz tot 20 kHz, met niet meer dan 0,1% THD
Temperatuurbereik	0°C tot 35°C OPMERKING: Afhankelijk van je omgeving is het mogelijk om buiten het aanbevolen temperatuurbereik te werken zonder de prestaties te beïnvloeden.

PROBLEEMOPLOSSING

PROBEER DEZE OPLOSSINGEN EERST

Als je problemen ondervindt met de versterker:

• Zorg ervoor dat de versterker is aangesloten op een werkend stopcontact.
• Zorg ervoor dat alle kabels en luidsprekerkabels goed vastzitten.
• Controleer de status van de versterker.
• Verplaats de versterker en het mobiele apparaat uit de buurt van mogelijke storingen (draadloze routers, draadloze telefoons, televisies, magnetrons, enz.).
• Plaats de versterker binnen het aanbevolen bereik van je draadloze router of mobiele apparaat voor een goede werking.
• Raadpleeg de handleiding van je luidsprekers.

ANDERE OPLOSSINGEN

Als je probleem niet kon worden opgelost, raadpleeg dan de onderstaande tabel om symptomen en oplossingen voor veelvoorkomende problemen te identificeren. Als je je probleem niet kunt oplossen, neem dan contact op met de klantenservice van Bose.

Bezoek: worldwide.Bose.com/contact

SYMPTOOM	OPLOSSING
Kan netwerkconfiguratie niet voltooien	Zorg ervoor dat de versterker is ingesteld op Main (Hoofd). Selecteer de juiste netwerknaam en voer het wachtwoord in. Verbind je mobiele apparaat en versterker met hetzelfde wifi-netwerk. Schakel wifi in op het mobiele apparaat dat je gebruikt voor de installatie. Wijzig de standaardbrowser op je mobiele apparaat. Sluit andere open applicaties. Start je mobiele apparaat en je router opnieuw op. Plaats de versterker binnen het bereik van de router. Reset de versterker. Als je router zowel 2,4 GHz- als 5 GHz-banden ondersteunt, zorg er dan voor dat zowel het mobiele apparaat als de versterker verbinding maken met dezelfde band. Verwijder de Bose Music-app, reset de versterker en start de installatie opnieuw.
Kan geen verbinding maken met het netwerk	Zorg ervoor dat de versterker is ingesteld op Main (Hoofd). Als de versterker is ingesteld op Main (Hoofd) en er een apparaat is aangesloten op een Ethernet-poort, zorg er dan voor dat het een andere Bose Music Amplifier is. Selecteer in de Bose Music-app de juiste netwerknaam en voer het netwerkwachtwoord in (hoofdlettergevoelig). Zorg ervoor dat de versterker en je mobiele apparaat zijn verbonden met hetzelfde wifi-netwerk. Schakel wifi in op het mobiele apparaat dat je gebruikt voor de installatie. Sluit andere open applicaties op je mobiele apparaat. Als er meerdere versterkers via een kabel zijn aangesloten, verminder dan het aantal aangesloten versterkers. Sluit de Main (Hoofd) versterker aan op het netwerk met een Ethernet-kabel. Als je via een Ethernet-kabel met je netwerk bent verbonden: Controleer de kabel. Gebruik een andere Ethernet-kabel. Als je netwerkinformatie is gewijzigd, raadpleeg dan STREAM AUDIO WITH AIRPLAY. Start je mobiele apparaat en router opnieuw op. Als je router zowel 2,4 GHz- als 5 GHz-banden ondersteunt, zorg er dan voor dat zowel het apparaat (mobiel of computer) als de versterker verbinding maken met dezelfde band. LET OP: Geef elke band een unieke naam om ervoor te zorgen dat je verbinding maakt met de juiste band. Reset de router. Als je verbinding maakt met een ander netwerk en de app je niet vraagt om de installatie, ga dan naar het hoofdscherm en voeg de versterker toe.
Bose Music-app werkt niet op mobiel apparaat	Zorg ervoor dat je mobiele apparaat compatibel is met de Bose Music-app en voldoet aan de minimale systeemvereisten. Raadpleeg voor meer informatie de app store op je mobiele apparaat. Verwijder de Bose Music-app op je mobiele apparaat en installeer de app opnieuw.
Slechte of vervormde audio	Als er twee paar luidsprekers zijn aangesloten, gebruik dan hetzelfde luidsprekermodel. Zorg ervoor dat de luidsprekers compatibel zijn: één paar luidsprekers vereist minimaal 4 ohm per stuk, en twee paar luidsprekers vereisen minimaal 8 ohm per stuk. Gebruik de Bose Music-app om de Main (Hoofd) versterkers te groeperen. Als de versterker is aangesloten op een externe bron met behulp van een RCA-audiokabel of optische kabel, zorg er dan voor dat deze is ingesteld met behulp van de Bose Music-app. Indien aangesloten via een Ethernet-kabel of RCA-audiokabel: Verminder het aantal aangesloten versterkers. Controleer de Ethernet-kabel of RCA-audiokabel. Gebruik een andere Ethernet-kabel of RCA-audiokabel.
Onderbroken of geen audio	Als de versterker is ingesteld op Main (Hoofd) en er een apparaat is aangesloten op de Ethernet-poort, zorg er dan voor dat het een andere Bose Music Amplifier is. Steek de luidsprekerkabels stevig in de aansluitingen op de achterkant van de luidsprekers en op het aansluitpaneel van de versterker. Zorg ervoor dat er geen afzonderlijke draden de aansluitingen raken. Zorg ervoor dat de externe muziekbron stevig is aangesloten op de analoge (rood en wit) of optische ingangen. Stop andere audio- of videostreamingapplicaties. Schakel het geluid niet uit en verhoog het volume op de versterker en het mobiele apparaat. Haal de stekker uit het stopcontact; sluit hem na 1 minuut weer aan. Start je mobiele apparaat en router opnieuw op. Zorg ervoor dat het volume niet is gedempt of te laag staat.
Interferentie(beschadigde audio)	Houd de versterker uit de buurt van metalen voorwerpen, andere audio-/videocomponenten en directe warmtebronnen. Wijzig het routerkanaal of de band. Raadpleeg de handleiding van je router. Sluit de Main (Hoofd) versterker aan met een Ethernet-kabel.
Luidsprekers spelen niet af	Zorg ervoor dat de luidsprekerkabels correct zijn aangesloten. Haal de stekker van de versterker gedurende 3 minuten uit het stopcontact. Sluit de versterker weer aan. Speel content af met de Bose Music-app.
Eén luidspreker speelt niet af	Zorg ervoor dat de luidsprekerkabels in goede staat zijn. Koppel de kabel los van de werkende luidspreker en sluit deze aan op de niet-werkende luidspreker. Als de luidspreker niet afspeelt, kan het probleem bij de luidspreker liggen en niet bij de luidsprekerkabel. Koppel de luidsprekerkabel los van de terminalblokconnector. Sluit deze aan op de andere terminalblokconnector. Als de luidspreker afspeelt, kan het probleem de andere luidsprekerkabel zijn. Vervang de luidsprekerkabel. Als de luidspreker niet afspeelt, kan het probleem in dat kanaal van de versterker zitten.
Rechter en linker stereokanalen zijn te horen op de verkeerde luidsprekers	Zorg ervoor dat de luidsprekerkabels correct zijn aangesloten. Zorg ervoor dat de rode en witte analoge kabels correct zijn aangesloten, rood op rood en wit op wit op de versterker en op de externe muziekbron.
Bas of hoge tonen zijn zwak	Zorg ervoor dat de luidsprekerkabels correct zijn aangesloten. Als ze dat niet zijn, kunnen ze uit fase spelen. Zorg ervoor dat de luidsprekers compatibel zijn: één paar luidsprekers vereist minimaal 4 ohm per stuk, en twee paar luidsprekers vereisen minimaal 8 ohm per stuk. Zorg ervoor dat de versterkersoftware up-to-date is in de Bose Music-app. Pas het bas- of hoogfrequentieniveau aan met de Bose Music-app.
Kan geen verbinding maken met je mobiele apparaat met behulp van een Bluetooth verbinding	Zorg ervoor dat de versterker is ingesteld op Main (Hoofd).
Kan geen Bluetooth audio afspelen	Schakel op je mobiele apparaat de Bluetooth functie uit en weer in. Verwijder de versterker uit de Bluetooth lijst. Maak opnieuw verbinding. Zorg ervoor dat je een compatibel Bluetooth mobiel apparaat gebruikt. Zorg ervoor dat je je binnen 9 meter van de versterker bevindt en dat er geen grote metalen obstakels in de weg staan. Verwijder de versterker uit de Bluetooth lijst van je mobiele apparaat. Maak opnieuw verbinding. Stel eerst de Bose Music-app in en voer alle updates uit. Sluit een ander mobiel apparaat aan. Wis de apparatenlijst van de versterker. Maak opnieuw verbinding.
Kan geen audio streamen met AirPlay	Zorg ervoor dat de versterker is ingeschakeld en binnen bereik is. Zorg ervoor dat je Apple-apparaat en de versterker zijn verbonden met hetzelfde wifi-netwerk. Update je Apple-apparaat. Zorg ervoor dat de versterker up-to-date is. Als je het AirPlay-pictogram niet kunt vinden in de muziek-app waarvan je streamt, stream dan audio vanuit het Control Center (Bedieningspaneel). Ga voor aanvullende ondersteuning naar: https://www.apple.com/airplay
Google Assistant reageert niet	Zorg ervoor dat je een apparaat met Google Assistant-ondersteuning hebt dat is verbonden met je netwerk. Zorg ervoor dat Google Assistant is ingesteld met behulp van de Bose Music-app. LET OP: De versterker moet zijn ingesteld en verbonden met je wifi-netwerk met behulp van de Bose Music-app. Verbind je mobiele apparaat met wifi. Zorg ervoor dat je je in een land bevindt waar Google Assistant beschikbaar is. Zorg ervoor dat je de meest recente versie van de Google Assistant-app gebruikt. Zorg ervoor dat je mobiele apparaat compatibel is. Zorg ervoor dat je de naam zegt die je in de Bose Music-app hebt toegewezen. Zorg ervoor dat je hetzelfde audioservice-account gebruikt in de Bose Music-app en de Google Assistant-app. Ga voor aanvullende ondersteuning naar: https://support.google.com/assistant
Alexa reageert niet	Zorg ervoor dat je spreekt met een afzonderlijk apparaat met ingebouwde Alexa (Alexa Built-In) dat is verbonden met je netwerk. Zorg ervoor dat Alexa is ingesteld met behulp van de Bose Music-app. LET OP: De versterker moet zijn ingesteld en verbonden met je wifi-netwerk met behulp van de Bose Music-app. Verbind je mobiele apparaat met wifi. Zorg ervoor dat je je in een land bevindt waar Amazon Alexa beschikbaar is. Zorg ervoor dat je de meest recente versie van de Alexa-app gebruikt. Zorg ervoor dat je mobiele apparaat compatibel is. Zorg ervoor dat je de naam zegt die je in de Bose Music-app hebt toegewezen. Ga voor aanvullende ondersteuning naar: https://www.amazon.com/usealexa
Versterker maakt geen verbinding met eenBose SoundLink Bluetooth luidspreker of Bosekoptelefoon	Zorg ervoor dat je luidspreker of koptelefoon is ingeschakeld, zich binnen 9 meter van de versterker bevindt en klaar is om verbinding te maken met een ander apparaat. Raadpleeg voor meer informatie de handleiding van je product. Koppel je luidspreker of koptelefoon los van andere aangesloten apparaten.
Versterker maakt geen verbinding met een eerder verbonden Bose SoundLinkBluetooth luidspreker	Gebruik op je luidspreker de productbediening om door de productapparatenlijst te bladeren totdat je de naam van de versterker hoort. Raadpleeg de handleiding van je luidspreker voor productspecifieke instructies. Koppel je luidspreker of koptelefoon los van andere aangesloten apparaten.
Versterker maakt geen verbinding met eerder verbonden Bose koptelefoon	Maak verbinding met de Bose Music-app. Je kunt deze optie openen via het menu Settings (Instellingen). Koppel je luidspreker of koptelefoon los van andere aangesloten apparaten.
Vertraagde audio van een aangesloten Bose SoundLink Bluetooth luidspreker of Bosekoptelefoon	Niet alle Bose SoundLink Bluetooth luidsprekers of koptelefoons kunnen audio perfect synchroon afspelen wanneer ze op de versterker zijn aangesloten. Om te controleren of je product compatibel is, ga je naar: worldwide.Bose.com/Support/Groups Installeer alle beschikbare software-updates voor je luidspreker of koptelefoon. Om te controleren op updates, open je de juiste Bose-app voor je product op je mobiele apparaat of ga je naar btu.Bose.com op je computer.

DE VERSTERKER RESETTEN

Druk op de RESET knop (knop "RESET") om de versterker te resetten.

LET OP: Het resetten van de versterker heeft geen invloed op ADVANCED SETTING (geavanceerde instellingen) configuraties, SPEAKER SETTING (luidsprekerinstellingen) configuratie of netwerkinstellingen.

DE VERSTERKER TERUGZETTEN NAAR DE FABRIEKSINSTELLINGEN

Het terugzetten van de versterker wist alle bron-, volume- en netwerkinstellingen van de versterker en zet hem terug naar de oorspronkelijke fabrieksinstellingen.

Steek een dunne paperclip in het gat aan de achterkant van de versterker en houd deze 10 seconden ingedrukt totdat het lampje aan de achterkant van de versterker 3 keer rood knippert.

Wanneer het herstel is voltooid, knippert het lampje aan de achterkant van de versterker langzaam amberkleurig.

LET OP: Het terugzetten van de versterker heeft geen invloed op ADVANCED SETTING (geavanceerde instellingen) configuraties of SPEAKER SETTING (luidsprekerinstellingen) configuratie.

RACKMONTAGE

U kunt de versterker op een rack monteren (linker- of rechterkant) met behulp van de montagebeugel, rackbeugel en de meegeleverde hardware.

• Gebruik alleen de montagebeugel, rackbeugel en hardware die bij de versterker zijn meegeleverd.
• Wanneer u meerdere versterkers op een rack monteert, gebruikt u een afzonderlijke rackmontage voor elke versterker.
• Plaats of installeer de beugel of versterker NIET in de buurt van warmtebronnen, zoals open haarden, radiatoren, warmteroosters of andere apparaten (inclusief versterkers) die warmte produceren.

DE BEUGELS AANSLUITEN

1. Met de rackmontagepijl zichtbaar en naar de voorkant van het rack gericht, lijnt u de gaten op de montagebeugel uit met de gaten op de rackbeugel.


2. Steek de verbindingsschroeven door de montagebeugel en rackbeugel.


3. Draai met een kleine kruiskopschroevendraaier de schroeven met de klok mee om de schroeven vast te zetten.


AAN HET RACK BEVESTIGEN

1. Lijn de gaten op de rackbeugel uit met het rack.
2. Steek de rackschroeven door de rackbeugel en het rack.


3. Draai de schroeven met de klok mee om de schroeven vast te zetten.

4. Herhaal stap 1-3 om de andere kant van de rackbeugel van het rack te bevestigen.


LET OP: U kunt de montage ook configureren om de rechterkant van het rack te bevestigen.

DE VERSTERKER PLAATSEN

1. Lijn de vier openingen aan de onderkant van de versterker uit met de vier lipjes op de montagebeugel.

2. Schuif de versterker voorzichtig terug op de lipjes totdat de versterker vastklikt.


LET OP: Om de versterker van de montagebeugel te verwijderen, schuift u de versterker naar voren om deze van de lipjes los te maken.

WANDMONTAGE

HARDWARESPECIFICATIES

U kunt de versterker aan een muur monteren met de montagebeugel en hardware (niet meegeleverd). Wanneer u de hardware kiest, zorg er dan voor dat u hardware gebruikt die geschikt is voor het beoogde montageoppervlak.

ITEM	HOUT	WANDPLAAT	METSELWERK
Wanddikte	1⁄2" (12,8 mm) of dikker	3⁄8" (9,5 mm) of dikker	4" (101,6 mm) of dikker
Boor	3⁄32" (2,4 mm)	1⁄4" (6,4 mm)	1⁄4" (6,4 mm)
Kruiskopschroeven (4, niet inbegrepen)	#10 x 1 1⁄4" (M5 x 32 mm)	Niet gebruikt	Niet gebruikt
Ankers (4, niet inbegrepen)	Niet gebruikt	#10 (M5) wandplaatankers LET OP: Vereist een minimum van een beoordeling van 10 lb (4536 g).	#10 (M6) metselwerkankers LET OP: Vereist een minimum van een beoordeling van 10 lb (4536 g).

NIET monteren op oppervlakken die niet stevig genoeg zijn, of die gevaren achter zich hebben verborgen, zoals elektrische bedrading of sanitair. Als u niet zeker weet hoe u de beugel moet installeren, neem dan contact op met een gekwalificeerde professionele installateur. Zorg ervoor dat de beugel is geïnstalleerd volgens de plaatselijke bouwvoorschriften.

DE MONTAGEBEUGEL BEVESTIGEN

• Gebruik alleen de montagebeugel die bij de versterker is meegeleverd.
• Monteer de beugel NIET aan het plafond.
• Plaats of installeer de beugel of versterker NIET in de buurt van warmtebronnen, zoals open haarden, radiatoren, warmteroosters of andere apparaten (inclusief versterkers) die warmte produceren.
  1. Met de muurmontagepijl zichtbaar en naar boven gericht, plaatst u de montagebeugel op de muur.


  2. Markeer de vier montagegatlocaties op de muur door de montagegaten van de beugel.


  3. Verwijder de montagebeugel.
  4. Boor vier gaten in de muur.
     • Als u op hout monteert, boort u ³⁄32" gaten en gaat u verder met stap 5.
     • Als u op wandplaat of metselwerk monteert, raadpleegt u de instructies die bij de ankers zijn meegeleverd voor de juiste gatgrootte en instructies voor het monteren van de beugel aan de muur.
  5. Lijn de montagebeugel uit met de geboorde gaten.
  6. Steek vier schroeven (niet meegeleverd) door de montagebeugel.
  7. Draai met een schroevendraaier de schroeven met de klok mee om de schroeven vast te zetten.


DE VERSTERKER BEVESTIGEN

1. Lijn de vier openingen aan de achterkant van de versterker uit met de vier lipjes op de montagebeugel.

   Onderkant van de versterker


   Montagebeugel

2. Schuif de versterker voorzichtig naar beneden op de lipjes totdat de versterker vastklikt.


LET OP: Om de versterker van de montagebeugel te verwijderen, schuift u de versterker omhoog om deze van de lipjes los te maken.

EXTERNE BRON AANSLUITEN

U kunt de Main-versterker aansluiten op uw externe analoge of digitale bron met behulp van een RCA-audiokabel voor een analoge bron of een optische kabel voor een digitale bron (beide kabels niet meegeleverd).

LET OP: Om audio af te spelen van een externe bron, moet de versterker worden ingesteld met behulp van de Bose Music-app.

EEN RCA-AUDIOKABEL GEBRUIKEN

1. Sluit op de externe bron de witte connector van de RCA-audiokabel aan op de witte LINE OUT-poort en de rode connector op de rode LINE OUT-poort.
2. Sluit op de Main-versterker de andere witte connector aan op de witte LINE IN-poort en de rode connector op de LINE IN-poort.

EEN OPTISCHE KABEL GEBRUIKEN

1. Verwijder de beschermkap van beide uiteinden van de optische kabel.


   Het plaatsen van de stekker met de kap erop kan de stekker en/of de poort beschadigen.

2. Steek het ene uiteinde van de optische kabel in de OPTICAL OUT-poort van uw bron.

   Het plaatsen van de stekker met de verkeerde oriëntatie kan de stekker en/of de poort beschadigen.

3. Steek de stekker voorzichtig in de OPTICAL IN-poort op de Main-versterker.


   LET OP: De poort heeft een scharnierende deur die naar binnen zwenkt wanneer de stekker wordt geplaatst.
4. Duw de stekker stevig in de poort totdat u een klik hoort of voelt.


Referenties

• Google Assistant Help
• https://www.amazon.com/usealexa
• AirPlay - Apple
• Customer Support
• App Store - Apple
• Google Play
• Customer Support
• Bose Bass Module 500 – Powerful, Small Subwoofer
• Bose Bass Module 700 – Powered Subwoofer
• Products that support SimpleSync
• Product warranty
• Product Registration
• Customer Support
• Bose Software Updater for: QuietComfort, QuietControl, SoundSport, SoundWear, SoundLink and BOSEbuild products

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bose Music Amplifier - Luidsprekerversterker met Bluetooth & Wi-Fi Handleiding

Beschikbare talen
