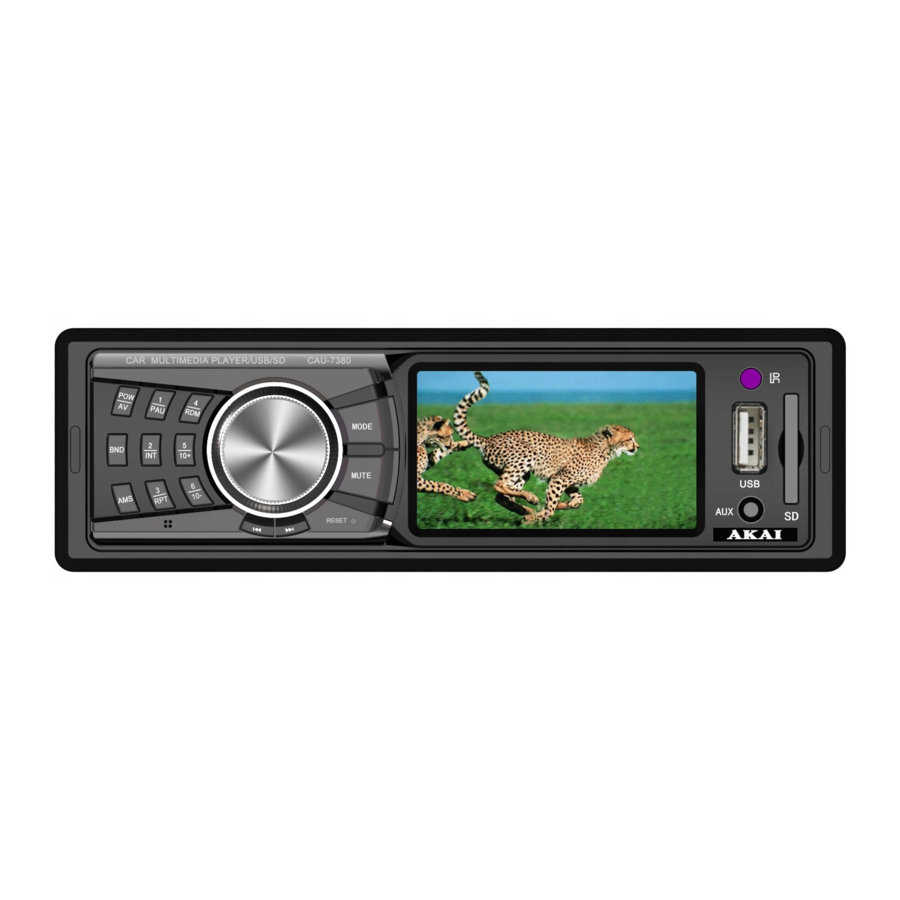

Akai CAU-7380 - MP3 USB/SD/AUX Player Handleiding

Installatie

Voorzorgsmaatregelen
Voordat u de unit definitief installeert, sluit u de bedrading tijdelijk aan en zorg ervoor dat alles correct is aangesloten en dat de unit en het systeem naar behoren werken.
Gebruik alleen de onderdelen die bij de unit zijn geleverd om een correcte installatie te garanderen. Het gebruik van niet-goedgekeurde onderdelen kan storingen veroorzaken.
Raadpleeg uw dichtstbijzijnde dealer als de installatie het boren van gaten of andere aanpassingen aan het voertuig vereist.
Vermijd het installeren van de unit op plaatsen waar deze wordt blootgesteld aan hoge temperaturen, zoals direct zonlicht, of aan hete lucht van de verwarming, of waar deze wordt blootgesteld aan stof, vuil of overmatige trillingen.

De unit installeren

Montage aan de voorkant

1. Dashboard
2. Houder
   Nadat u de houder in het dashboard hebt geplaatst, selecteert u het juiste lipje op basis van de dikte van het dashboardmateriaal en buigt u deze naar binnen om de houder op zijn plaats te bevestigen. (Afb. 1)

3. Schroef


De unit bevestigen aan de montagebeugel van de fabriekradio

1. Selecteer een positie waar de schroefgaten van de beugel en de schroefgaten van de hoofdeenheid op elkaar zijn uitgelijnd (passen), en draai de schroeven aan 2 plaatsen aan elke kant vast. Gebruik ofwel truss-schroeven (5 x 5 mm) of verzonken schroeven (4 x 5 mm).
2. Schroef
3. Dashboard of Console

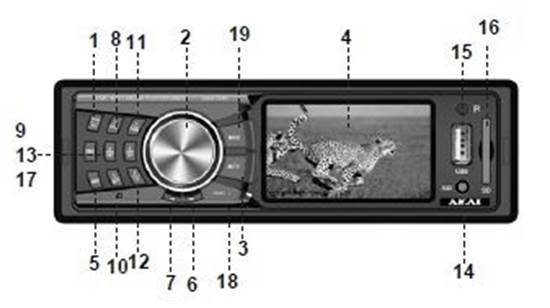

INDELING VAN HET VOORPANEEL

1. Power/AV Button (Aan/Uit-knop)
2. Volume/Select (VOL/SEL) Button (Volume/Selecteer-knop)
3. Mute Button (Dempen-knop)
4. LCD Display (LCD-scherm)
5. Automatic Memory Storing (Automatisch geheugen opslaan)
6. Tune Seek, Track Forward (Zender zoeken, Volgend nummer)
7. Tune Seek, Track Backward (Zender zoeken, Vorig nummer)
8. Play/Pause Button (Afspelen/Pauze-knop)
9. Intro Button (Intro-knop)
10. Repeat Button (Herhalen-knop)
11. Random Button (Willekeurig-knop)
12. Previous Button - (Vorige-knop -)
13. Next Button + (Volgende-knop +)
14. AUX IN
15. USB Plug (USB-stekker)
16. SD/MMC slot (SD/MMC-sleuf)
17. BandSelection (Bandselectie)
18. Reset Button (Reset-knop)
19. Function Selection Button (Functie selectie-knop)

AAN/UIT ZETTEN

In de uitgeschakelde status is kort indrukken inschakelen,
In de ingeschakelde status is kort indrukken schakelen tussen modi, lang indrukken is uitschakelen.

Geluidsaanpassing
Druk op de SEL-knop (2) en kies uit de opties.

Volume
U kunt het volume van het apparaat aanpassen met de VOL(+)- en VOL(-)-knoppen.

Bass
Druk op de VOL/SEL-knop (2). U kunt hier de bastoon aanpassen.

Treble
Druk tweemaal op de VOL/SEL-knop (2). U kunt hier de hoge tonen aanpassen.

Fader
Druk driemaal op de SEL-knop (2). Pas de geluidsbalans aan tussen de voor- en achterluidsprekers

EQ On/Off (EQ Aan/Uit)
Selecteer "EQ ON" (EQ AAN) POP CLASS ROCK EQ OFF (EQ UIT)

LOUD AAN\UIT MODUS

In de Loud On-modus (Luide Aan-modus) worden de bas- en hoge tonen versterkt.

Mute (Dempen)
Druk kort op de MUTE button (Dempen-knop) om het apparaat te dempen. Druk nogmaals op de MUTE button (Dempen-knop) om de dempfunctie uit te schakelen en het geluid terug te zetten.

Radio Operations Band Selection (Radiobediening Bandselectie)
In de tunermodus drukt u op de BAND button (Band-knop) (6) om de gewenste band te selecteren.

Radio Mode (Radiomodus)
Voor handmatig afstemmen: druk kort op de Tune Seek Forward (Zender zoeken vooruit)- of Tune Seek Backward button (Zender zoeken achteruit) in de radiomodus en het zoeken naar zenders begint. Bij een gedetecteerd kanaal stopt het zoeken automatisch. U kunt de gewenste zender opslaan door de cijfertoetsen lang in te drukken waar u de zender wilt opslaan.
Meer opties zijn te bereiken op het LCD-scherm. Raadpleeg onze gedetailleerde gebruikershandleiding van de akai-atd.com website voor meer informatie over deze functies.
Hier vindt u meer informatie over het gebruik van multimediabestanden.

Automatic memory storage (Automatische geheugen opslag)
Houd de AMS(MP3) button (AMS(MP3)-knop) (9) enkele seconden ingedrukt, de radio zoekt vanaf de huidige frequentie en controleert de signaalsterkte totdat één cyclus is voltooid.
En dan worden 6 sterkste zenders opgeslagen in de bijbehorende voorkeuzezenderknop.

USB/SD FLASH MP3 Afspelen

Houd de "mode" (modus)-knop ingedrukt om video-/audiobestanden van een pendrive te openen.
PLAY (AFSPELEN) / PAUSE (PAUZE)
Door op de button (knop) (10) te drukken wordt de pauzefunctie geactiveerd. De afspeeltijd van de muziektrack INDICATOR (INDICATOR) knippert.
Druk er nogmaals op om het afspelen te hervatten, druk er langer dan 1 seconde op om de TOP (TOP)-functie te gebruiken.
INT
Druk op de button (knop) (11): Tijdens INTRO ON (INTRO AAN), gaat de INT indicator (INT indicator) branden en begint. Het afspelen van de eerste 10 seconden van elk nummer, totdat het laatste nummer is afgespeeld. Het begint met het afspelen van de volledige track vanaf waar INT (INT) begon.

RPT
Druk op de preset button (voorkeuze-knop) (12): Flash play mode (Flash afspeelmodus): REPEAT ON (HERHALEN AAN) / OFF (UIT) is geactiveerd. Wanneer REPEAT ON (HERHALEN AAN), gaat de RPT INDICATOR (RPT INDICATOR) branden en wordt de huidige muziektrack herhaald.

RDM
Druk op de preset button (voorkeuze-knop) (13): Tijdens RANDOM ON (WILLEKEURIG AAN) is de RDM INDICATOR (RDM INDICATOR) ingeschakeld en worden de tracks van de disc in willekeurige volgorde afgespeeld in plaats van de normale volgorde.

SD Card Input (SD-kaartinvoer)
Plaats de SD-kaart in de sleuf. Nadat u een klikgeluid hoort, is de kaart bruikbaar.
Om de kaart te verwijderen, duwt u de kaart in en deze springt uit de sleuf.

U moet de SD-kaart formatteren naar FAT32 voordat u deze gebruikt.

Algemene specificatie

Power Supply (Stroomvoorziening)	12VDC (12V-15V), negatieve aarde
Maximum Output Power (Maximaal uitgangsvermogen)	4 x 50 W
Continuous Power (Continu vermogen)	10W x 4 channel (kanaal) (4 10% T.H.D.)
Load Impedance (Belastingsimpedantie)	4-8 ohm
Output Voltage (Uitgangsspanning)	2.0V (playing (afspelen): 1KHz, 0dB, 10K)
Current Drain (Stroomverbruik)	10A
Sound-Noise Rate (Geluids-ruisverhouding)	60dB

FM Tuner (FM-tuner)

AM Tuner (AM-tuner)

Note (Opmerking):
De specificaties en andere gegevens kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Sommige afbeeldingen in deze gebruikershandleiding dienen slechts ter illustratie.
