Cuprinol FENCE SPRAYER Handleiding
Introductie

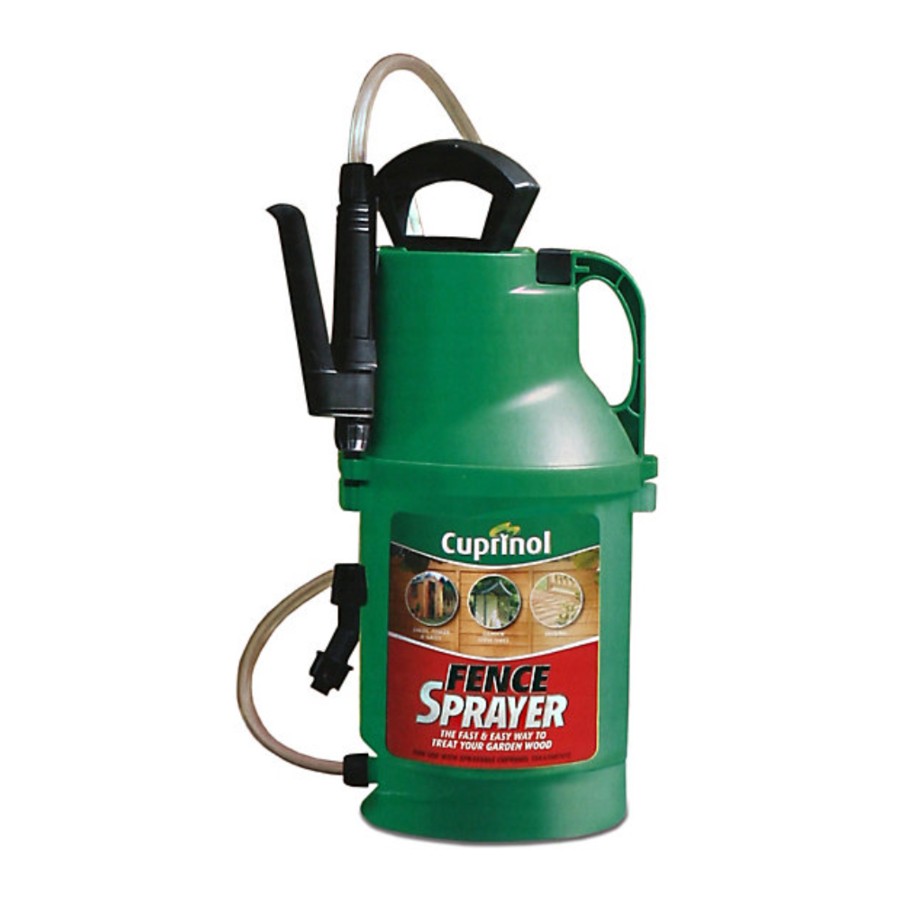

Dank u voor de aankoop van de Cuprinol Fence Sprayer (Cuprinol Hekspuit)
Lees alle instructies in deze gebruikershandleiding voordat u dit product gebruikt en bewaar ze voor toekomstig gebruik.
De Cuprinol Fence Sprayer (Cuprinol Hekspuit) is speciaal ontworpen voor gebruik met spuitbare Cuprinol-behandelingen (Cuprinol Sprayable Fence Treatment (Cuprinol Spuitbare Hekbehandeling), Cuprinol Decking Oil and Protector (WB), Cuprinol Shades en Cuprinol Ducksback Sprayable). Het is niet bedoeld voor gebruik met andere behandelingen, op waterbasis of op basis van oplosmiddelen, en mag niet worden gebruikt met houtverduurzamingsmiddelen, creosoot of creosootalternatieven. Het is niet bedoeld voor gebruik met agrochemicaliën (insecticiden, fungiciden, herbiciden) of andere toepassingen dan de aanbevolen behandelingen.
Het gebruik van deze spuit voor het aanbrengen van andere producten zal resulteren in een teleurstellende afwerking en maakt de garantie ongeldig. Deze garantie heeft geen invloed op uw wettelijke rechten.
HOE TE GEBRUIKEN
MONTAGE VAN ONDERDELEN
BIJ EERSTE GEBRUIK: De meeste onderdelen zijn gemonteerd, maar u moet de slang (992) GOED aan de spuittank en aan de handset (166) bevestigen om lekken tijdens gebruik te voorkomen. Zorg ervoor dat alle fittingen strak zitten voor gebruik, maar gebruik geen moersleutel of iets dergelijks om ze vast te draaien. Test na de montage op een goede toevoer en dichtheid door te vullen met water, onder druk te zetten en een testspuiting uit te voeren. Verwijder de centrale handgreep/zuiger (921) van de spuit door deze tegen de klok in te draaien (in de vergrendelde stand).
BIJ HERGEBRUIK EN NA OPSLAG: Controleer of alle onderdelen geen overmatige slijtage vertonen, versleten onderdelen mogen niet worden gebruikt. Controleer op schade aan het apparaat en de hulpstukken, gebruik het niet als het beschadigd is. Alle reparaties moeten worden uitgevoerd door een erkend servicebedrijf. Controleer of de overdrukventiel (269) werkt / niet vastzit / geblokkeerd is. Gebruik alleen geautoriseerde vervangende onderdelen.
VULLEN MET VLOEISTOF
SCHUD DE VERPAKKING MET SPUITBARE BEHANDELINGEN GOED. Verwijder het deksel en giet de inhoud in de spuit.
Houd er rekening mee dat de Fence Sprayer (Hekspuit) is ontworpen om één verpakking van 5 liter spuitbare behandelingen te bevatten. Gebruik bij het bijvullen de 4-liter indicator (gedrukt op de buitenkant van de spuit) als leidraad om ervoor te zorgen dat de spuit niet te vol is.
ZUIGER TERUGPLAATSEN, GOED SLUITEN
Veeg alle vloeistof van de schroefdraad en plaats de zuiger terug door deze met de klok mee te draaien totdat deze niet verder kan worden vastgedraaid. Druk de hendel (407) in en draai deze 1/4 tegen de klok in totdat deze in de ontgrendelde stand staat om te pompen.
POMPEN
Plaats de spuit op een stevige, vlakke ondergrond. Zet de spuit onder druk door de hendel met twee handen volledig op en neer te pompen. Zorg ervoor dat vingers niet bekneld kunnen raken tussen de hendel en de bovenkant van de tank. Zodra u de optimale druk voor het spuiten hebt bereikt, zal de klep (269) wat lucht vrijgeven en zal de zwarte klephendel omhoog komen om ongeveer 5 mm van de rode indicator eronder te onthullen.
SPUITEN
Voor het beste resultaat staat u met de spuitmond ongeveer 15-30 cm (6´-12´) van het hekpaneel en spuit u één paneel tegelijk. Begin met het spuiten van de randen en eventuele verticale stijlen voordat u het midden van het hekpaneel spuit. Gebruik een langzame, veegbeweging en spuit horizontaal over het paneel, draai aan het einde en overlappend ongeveer de helft van de vorige doorgang elke keer. Dit zou ervoor moeten zorgen dat u een gelijkmatige afwerking bereikt.
Zoals bij elke spuit kan het een paar minuten duren om uw techniek te perfectioneren. Varieer de afstand van de spuitmond tot het hek totdat u de beste afwerking krijgt. Begin langzaam en verhoog het tempo naarmate u gewend raakt aan het spuiten. Pas op dat u niet te snel spuit, omdat dit kan resulteren in een ongelijkmatige afwerking. Evenzo zal te langzaam spuiten resulteren in een overmatige hoeveelheid product die wordt aangebracht, waardoor druipers ontstaan. Mocht dit gebeuren, borstel het dan gewoon in het hout.
De Cuprinol Fence Sprayer (Cuprinol Hekspuit) heeft een zeer gecontroleerd spuitpatroon, maar zoals bij elk spuitproduct zal een beperkte hoeveelheid spuitnevel ontstaan. Dit kan worden geminimaliseerd door spuiten bij winderige omstandigheden te vermijden en door karton of plastic als schild te gebruiken. Eventuele spuitnevel moet indien nodig worden schoongemaakt met water en huishoudelijk reinigingsmiddel. Overmatig morsen op planten moet worden afgespoeld voordat het droogt.
Zet opnieuw onder druk tot maximale druk wanneer het spuitpatroon "afneemt" na stap 4.
De frequentie van het opnieuw onder druk zetten is afhankelijk van de hoeveelheid vloeistof in de container.
In het onwaarschijnlijke geval dat de spuitmond (665 en 666) gedeeltelijk verstopt raakt, laat u de druk los en draait u de houder (291) los. Verwijder beide spuitmondcomponenten en het filter (664) en was met water totdat alle sporen van vloeistof zijn verwijderd. Controleer of de spuitmondgaten vrij zijn en monteer ze opnieuw.
AFWERKING
Elke ongebruikte behandeling kan direct terug in de verpakking worden gespoten voor opslag. Om dit te doen, verwijdert u de gecombineerde componenten (990 en 991) en drukt u de trekker langzaam in om spatten te voorkomen.
DE DRUK VERLAGEN
ZORG ERVOOR DAT ALLE DRUK IS AFGEVOERD VIA DE DRUKONTLASTINGSKLEP (269) VOORDAT U DE SPUIT OPNIEUW VULT OF NA GEBRUIK. LAAT DE SPUIT NIET ONDER DRUK ACHTER WANNEER DEZE NIET IN GEBRUIK IS.
MANIPULEER DE DRUKONTLASTINGSKLEP (269) IN GEEN ENKEL STADIUM.
REINIGING
Vul de spuit met water en sluit hem opnieuw af zoals in stap 3.
Schud de spuit om vloeistof van de binnenkant te verwijderen en zet hem vervolgens opnieuw onder druk.
Voer waswater niet af in de afvoer of waterlopen. Spuit water in een lege container en spoel het vervolgens door een gootsteen. Herhaal dit totdat het afvalwater helder is. Om ervoor te zorgen dat de kleinere onderdelen grondig zijn gereinigd, raden we aan om de filters (346) & (664) en de afdichting (165) onder stromend water te reinigen met een harde borstel indien nodig. Gebruik geen draad, pinnen of soortgelijke scherpe voorwerpen om de spuitmond (665, 666) te reinigen of te ontstoppen. Dit leidt tot schade en een slecht spuitpatroon.
Zorg ervoor dat alle onderdelen van het trekkermechanisme (743, 990, 991) ook schoon zijn gewassen van vloeistof.
Om te voorkomen dat kleinere onderdelen verloren gaan tijdens de opslag, raden we aan om 990, 901 en 743 aan elkaar te bevestigen.
Zorg ervoor dat de vloeistof volledig uit de spuit en de slang is verwijderd voor opslag. Het is het beste om de slang (992) tijdens de opslag los te koppelen van de spuittank en de handset.
ONDERHOUD
Een paar druppels smeerolie in het pompmechanisme (406) beschermt de afdichting (164).
Gebruik alleen geautoriseerde vervangende onderdelen.
Alle reparaties moeten worden uitgevoerd door een erkend servicebedrijf.
Bewaar de gebruikershandleiding voor toekomstig gebruik.

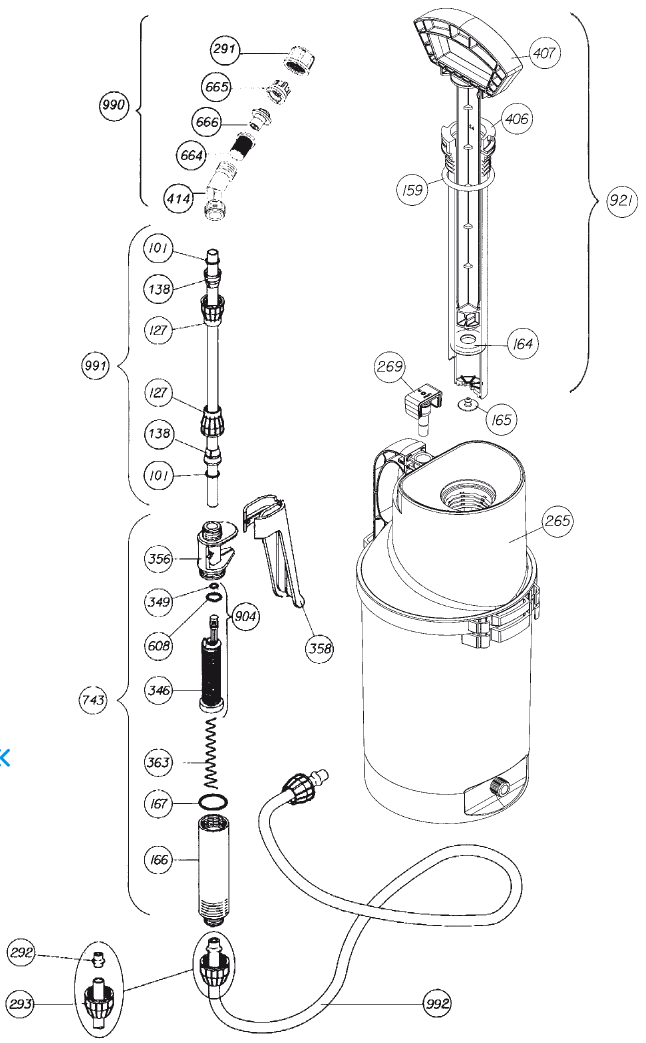

ONDERDELENLIJST
| N.º | COD. | Q | DESCRIPTION (BESCHRIJVING) |
| 101 | 2.23.15.908 | 2 | ROUND GASKET AN-8 (RONDE PAKKING AN-8) |
| 127 | 8.38.12.323 | 2 | CONE NUT (KEGELMOER) |
| 138 | 8.38.12.328 | 2 | Ø 10 CONE (Ø 10 KEGEL) |
| 159 | 2.23.15.930 | 1 | ROUND GASKET AN-30 (RONDE PAKKING AN-30) |
| 164 | 8.39.02.314 | 1 | COLLAR SEAL (MANCHETA FDICHTING) |
| 165 | 8.38.05.314.1 | 1 | CHAMBER VALVE (KAMERKLEP) |
| 166 | 8.39.18.367 | 1 | GRIP (HANDGREEP) |
| 167 | 2.23.15.914 | 1 | ROUND GASKET AN-14 (RONDE PAKKING AN-14) |
| 265 | 8.18.95.801 | 1 | TANK (TANK) |
| 269 | 8.18.95.806 | 1 | PRESSURE RELEASE VALVE (DRUKONTLASTINGSKLEP) |
| 291 | 8.42.02.332 | 1 | NUT (MOER) |
| 292 | 8.38.08.328 | 2 | HOSE BUSHING (SLANGAANSLUITING) |
| 293 | 8.38.12.312 | 2 | NUT (MOER) |
| 346 | 8.39.47.365 | 1 | LANCE FILTER (LANSFILTER) |
| 349 | 2.23.16.903 | 1 | ROUND GASKET AN-3 (RONDE PAKKING AN-3) |
| 356 | 8.39.46.366 | 1 | HANDLE BODY (HENDELBEHUIZING) |
| 358 | 8.39.46.368 | 1 | GRIP (HANDGREEP) |
| 363 | 8.39.41.342 | 1 | FILTER SPRING (FILTERVEER) |
| 406 | 8.38.46.303 | 1 | CHAMBER (KAMER) |
| 407 | 8.38.46.308 | 1 | HANDLE (HENDEL) |
| 414 | 8.28.40.319 | 1 | ELBOW (ELLEBOOG) |
| 608 | 2.23.16.906 | 2 | ROUND GASKET AN-6 (RONDE PAKKING AN-6) |
| 664 | 8.34.46.320 | 1 | FILTER (FILTER) |
| 665 | 8.34.44.341 | 1 | NOZZLE (MONDSTUK) |
| 666 | 8.34.44.342 | 1 | PRE-ORIFICE (VOOR-OPENING) |
| 743 | 8.38.08.801 | 1 | COMPLETE HANDLE (COMPLETE HENDEL) |
| 904 | 8.39.47.811 | 1 | FILTER WITH GASKET (FILTER MET PAKKING) |
| 921 | 8.38.46.601 | 1 | COMPLETE CYLINDER (COMPLETE CILINDER) |
| 990 | 8.34.44.840 | 1 | ELBOW WITH NOZZLE (ELLEBOOG MET MONDSTUK) |
| 991 | 8.34.60.828.1 | 1 | TUBE WITH NUTS (BUIS MET MOEREN) |
| 992 | 8.28.83.805 | 1 | COMPLETE HOSE (COMPLETE SLANG) |
| 8.18.95.200 | 1 | INSTRUCTION SHEET (INSTRUCTIEBLAD) | |
| 8.18.95.201 | 1 | PACKAGING (VERPAKKING) |
ANDERE INFORMATIE
VOORZORGSMAATREGELEN
Lees en volg alle instructies en voorzorgsmaatregelen in de Cuprinol Fence Sprayer gebruikershandleiding en op de Sprayable Fence behandeling container voor gebruik.
Wijzig dit apparaat niet.
Sluit niet aan op een externe drukbron (alleen handmatig gebruik).
Blokkeer, verwijder of manipuleer de overdrukventiel (269) niet.
Niet gebruiken als de sproeiertank beschadigd is.
Niet gebruiken als onderdelen overmatig versleten zijn.
Perslucht is gevaarlijk en mag niet op mensen gericht worden.
De Cuprinol Fence Sprayer is uitsluitend bedoeld voor gebruik met Sprayable Cuprinol behandelingen.
VOOR TECHNISCH PRODUCTADVIES CONTACT OPNEMEN MET
The Customer Advice Center (Het Klantenadviescentrum)
ICI Paints, Wexham Road, Slough, SL2 5DS, UK
Telephone +44 (0) 844 4817 817
www.cuprinol.co.uk
VOOR DE REPUBLIEK IERLAND:
Dulux Paints (Ireland), Commons Road, PO Box 45, Cork
Telephone +353 (0)214220222
VERVANGENDE ONDERDELEN/RESERVEONDERDELEN
VOOR VERVANGENDE ONDERDELEN/RESERVEONDERDELEN EN GARANTIEVRAGEN CONTACT OPNEMEN MET:
SOLO SPRAYERS LTD.
20 Vanguard Way, Shoeburyness,
Essex, SS3 9RA - UK
Tel. +44 (0) 1702 525740
Fax. +44 (0) 1702 522752
VERWIJDERING
Verwijderen volgens de richtlijnen van de plaatselijke overheid.
Cuprinol, het boomapparaat, Ducksback Cuprinol Sprayable en Garden Shades zijn handelsmerken van de AkzoNobel groep © AkzoNobel 2010
