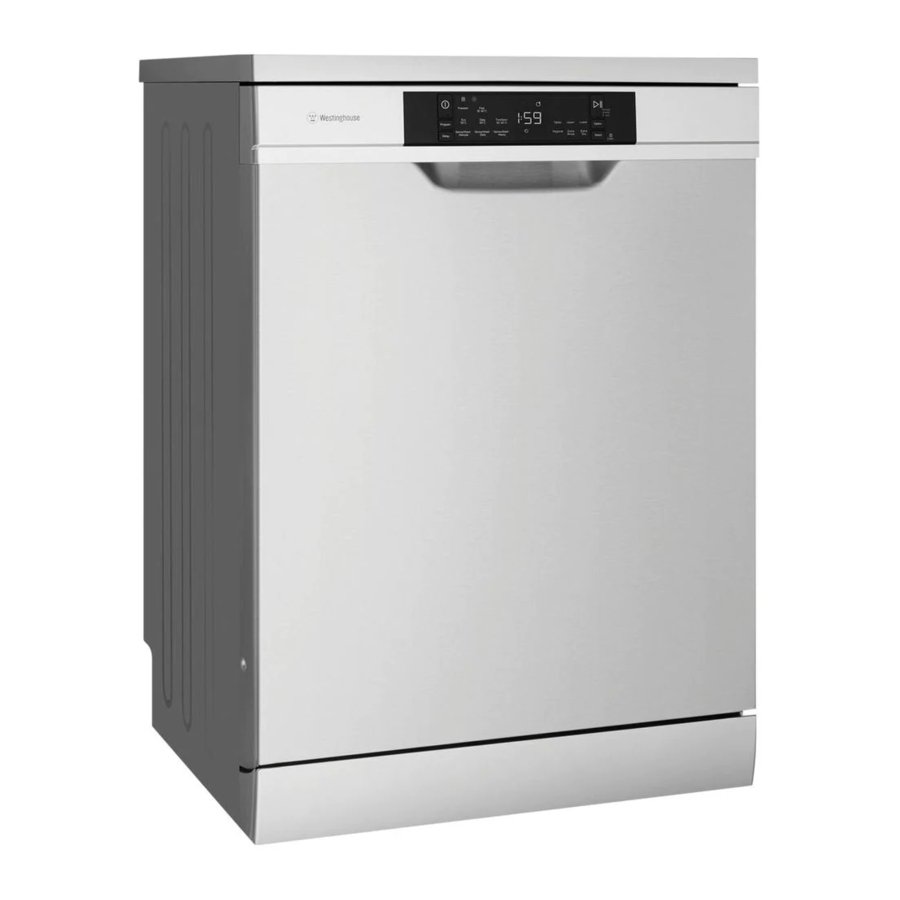

Westinghouse WSF6608XA, WSF6608KXA - AFWASMACHINE Handleiding

INLEIDING

Gebruiksvoorwaarden
Dit apparaat is bedoeld voor gebruik in huishoudens en soortgelijke toepassingen, zoals:

• Personeelskeukens in winkels, kantoren en andere werkomgevingen
• Boerderijen
• Door klanten in hotels, motels en andere residentiële omgevingen
• Bed and breakfast-achtige omgevingen

Zorg ervoor dat u de handleiding volledig hebt gelezen voordat u een service aanvraagt, anders kan een volledige servicevergoeding van toepassing zijn.

Lees de gebruikershandleiding zorgvuldig door en bewaar deze op een handige plaats voor latere raadpleging.

De symbolen die u in dit boekje ziet, hebben de volgende betekenis:

Dit symbool geeft informatie over uw persoonlijke veiligheid.

Dit symbool geeft informatie over hoe u schade aan het apparaat kunt voorkomen.

Dit symbool geeft tips en informatie over het gebruik van het apparaat.

MILIEU
Dit symbool geeft tips en informatie over economisch en ecologisch gebruik van het apparaat.

ALGEMENE WAARSCHUWINGEN

Lees de gebruikershandleiding zorgvuldig door en bewaar deze op een handige plaats voor latere raadpleging. Geef de gebruikershandleiding door aan mogelijke nieuwe eigenaren van het apparaat.

Lees het volgende zorgvuldig door om schade of letsel te voorkomen.

Let op: U moet deze waarschuwingen zorgvuldig lezen voordat u het apparaat installeert of gebruikt. Neem contact op met uw klantenservice als u hulp nodig hebt. De fabrikant aanvaardt geen aansprakelijkheid indien deze instructies of andere veiligheidsinstructies in dit boek worden genegeerd.

Veiligheid van kinderen en kwetsbare personen

Risico op letsel of blijvende invaliditeit.

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan ​​of instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen.

• Laat kinderen niet met het apparaat spelen.
• Houd alle reinigingsmiddelen uit de buurt van kinderen.
• Houd kinderen en huisdieren uit de buurt van de apparaatdeur wanneer deze open is.
• Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

Het is belangrijk om uw apparaat veilig te gebruiken. Controleer deze veiligheidspunten voordat u uw apparaat gebruikt.

Algemene veiligheid

• Wijzig de specificaties van dit apparaat niet.
• De werkwaterdruk (minimaal en maximaal) moet tussen 0,3 (0,03) / 10 (1,0) bar (MPa) liggen
• Houd u aan het maximale aantal van 15 couverts.
• Als het voedingssnoer beschadigd is, moet het worden vervangen door de fabrikant, het erkende servicecentrum of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.
• Plaats messen en bestek met scherpe punten in de bestekmand met de punten naar beneden of in een horizontale positie.
• Laat de apparaatdeur niet openstaan ​​zonder toezicht om struikelgevaar te voorkomen.
• Schakel het apparaat uit en trek de stekker uit het stopcontact voor onderhoud.
• Gebruik geen waternevel en stoom om het apparaat schoon te maken.
• Het apparaat moet worden aangesloten op de waterleiding met behulp van de nieuwe meegeleverde slangensets. Oude slangensets mogen niet worden hergebruikt.
• De ventilatieopeningen in de basis (indien van toepassing) mogen niet worden geblokkeerd.
• Sommige vaatwasmiddelen zijn sterk alkalisch. Ze kunnen extreem gevaarlijk zijn bij inslikken. Vermijd contact met de huid en ogen en houd kinderen uit de buurt van de vaatwasser wanneer de deur open is.
• Controleer of de reinigingsmiddelbak leeg is na voltooiing van de wascyclus.

Installatie

• Verwijder alle verpakkingen.
• Installeer of gebruik geen beschadigd apparaat.
• Installeer of gebruik het apparaat niet waar de temperatuur lager is dan 0°C.
• Volg de installatie-instructies die bij het apparaat zijn geleverd.
• Zorg ervoor dat het apparaat onder en naast veilige constructies wordt geïnstalleerd.

VEILIGHEIDSINSTRUCTIES

Risico op brand en elektrische schokken.

Elektrische aansluiting

• Het apparaat moet geaard zijn.
• Zorg ervoor dat de elektrische informatie op het typeplaatje overeenkomt met de voeding. Neem anders contact op met een elektricien.
• Gebruik altijd een correct geïnstalleerd schokbestendig stopcontact.
• Gebruik geen multi-stekkeradapters en verlengkabels.
• Zorg ervoor dat u de stekker en het netsnoer niet beschadigt. Mocht het netsnoer vervangen moeten worden, dan moet dit door ons erkende servicecentrum worden uitgevoerd.
• Sluit de stekker pas aan op het stopcontact aan het einde van de installatie. Zorg ervoor dat de stekker na de installatie toegankelijk is.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

Wateraansluiting

• Zorg ervoor dat u de waterslangen niet beschadigt.
  Voordat u het apparaat aansluit op nieuwe leidingen of leidingen die lange tijd niet zijn gebruikt, laat u het water stromen totdat het schoon is.
• Zorg ervoor dat er geen lekkage is de eerste keer dat u het apparaat gebruikt.

• Gebruik de nieuwe waterinlaatslang die bij uw machine is geleverd, gebruik geen slang van een oude machine.
• Laat water door de nieuwe slang lopen voordat u deze aansluit.


Gevaarlijke spanning

• Als de waterinlaatslang beschadigd is, trek dan onmiddellijk de stekker uit het stopcontact. Neem contact op met het erkende servicecentrum om de waterinlaatslang te vervangen.

Gebruik

• Ga niet op de open deur zitten of staan.
• Vaatwasmiddelen zijn gevaarlijk. Volg de veiligheidsinstructies op de verpakking van het reinigingsmiddel.
• Drink het water in het apparaat niet en speel er niet mee.
• Haal de vaat niet uit het apparaat voordat het programma is voltooid. Er kan reinigingsmiddel op de vaat zitten.
• Het apparaat kan hete stoom afgeven als u de deur opent terwijl een programma draait.
• Plaats geen ontvlambare producten of items die nat zijn met ontvlambare producten in, nabij of op het apparaat.

Risico op letsel of verstikking.

Verwijdering

• Koppel het apparaat los van de netvoeding.
• Knip het netsnoer door en gooi het weg.
• Verwijder de deursluiting om te voorkomen dat kinderen en huisdieren in het apparaat worden opgesloten.

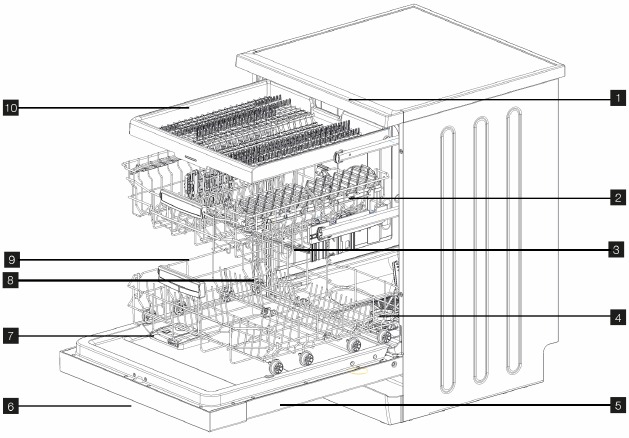

PRODUCTBESCHRIJVING

1. Werkblad
2. Bovenste sproeiarm
3. Onderste sproeiarm
4. Filters
5. Typeplaatje
6. Bedieningspaneel
7. Reinigingsmiddeldoseerder
8. Onderkorf met inklapbare steunen
9. Onderkorf
10. Bovenste bestekmand
11. Turbo droogunit

TECHNISCHE SPECIFICATIES

MODEL	WSF6608XA-vrijstaand	WSF6608KXA-vrijstaand
Capaciteit	15 couverts	15 couverts
Hoogte	850mm	850mm
Hoogte (zonder werkblad)	820mm	820mm
Breedte	598mm	598mm
Diepte	598mm	570mm
Nettogewicht	56kg	56kg
Elektriciteitstoevoer	220-240 V, 50 Hz	220-240 V, 50 Hz
Stroom	10 A	10 A
Totaal vermogen	1900W	1900W
Watertoevoerdruk	0.03 MPa (0,3 bar) – 1 MPa (10 bar)	0.03 MPa (0,3 bar) – 1 MPa (10 bar)
Watertoevoer	warm of koud water max. 60°C 10L/min	warm of koud water max. 60°C 10L/min

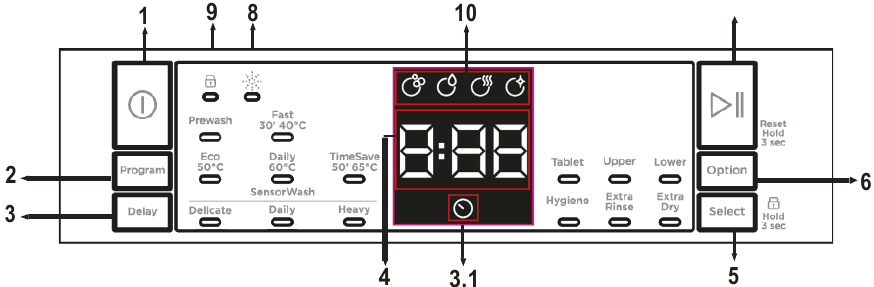

BEDIENINGSPANEEL

1. Aan/Uit Knop (Aan/Uit knop)
   Schakel de machine in door op de aan/uit-knop te drukken.
2. Programma Selectie Knop (Programma Selectie Knop)
   Selecteer een geschikt programma door op de programmatoets te drukken.
3. Vertraging Knop (Vertraging Knop)
   U kunt de starttijd van het programma met 1-2...24 uur vertragen door vóór de start van het programma op de vertragingsknop (3) te drukken. Om de vertragingstijd te activeren, drukt u op de Start/Pauze-knop (7). De vertragingsindicator (3.1) gaat branden. Als u de vertragingstijd wilt wijzigen, drukt u eerst op de Start/Pauze-knop en vervolgens op de vertragingsknop om een nieuwe vertragingstijd te selecteren. Om de nieuwe vertragingstijd te activeren, drukt u op de Start/Pauze-knop. Om de vertraging te annuleren, moet u overschakelen naar 0 uur met behulp van de vertraging wanneer de machine gepauzeerd is.
4. Resterende Tijd Indicator (Resterende Tijd Indicator)
   Het programmaverloop kan worden gevolgd via de lampjes Wassen, Spoelen, Drogen, Einde en de indicator voor de resterende tijd. De machine blijft ongeveer 40-50 minuten stil met betrekking tot het verloop van het programma dat u hebt geselecteerd.
5. Selecteer Knop (Selecteer Knop)
   Opties kunnen worden geselecteerd door herhaaldelijk op de optieknop te drukken. De gekozen optie wordt aangegeven door een knipperende LED. Selecteer de optie door op de Selecteer-knop te drukken. De LED voor de gekozen optie blijft dan branden.
6. Opties Knop (Opties Knop)
   Als u een extra functie in het laatste wasprogramma hebt gebruikt, blijft deze functie actief in het volgende wasprogramma. Als u deze functie in het nieuw geselecteerde wasprogramma wilt annuleren, drukt u op de optieknop om door de opties te bladeren en drukt u op de selecteerknop om de betreffende optie te deactiveren of schakelt u de machine uit met de aan/uit-knop. Als u een extra functie wilt gebruiken bij een nieuw geselecteerd programma, selecteert u de gewenste functie.
7. Start/Pauze Knop (Start/Pauze Knop)
   Druk op de Start/Pauze-knop om het programma te starten. Het waslampje gaat branden en de indicator voor de resterende tijd geeft de duur van het programma aan. Het geeft ook de resterende tijd aan tijdens het programmaverloop. Als u de deur van uw machine opent terwijl het programma loopt, wordt de duur van het programma gepauzeerd en knippert het betreffende wasstaplampje.
8. Glansspoelmiddel Indicator (Glansspoelmiddel Indicator)
   Wanneer het glansspoelmiddelniveau laag is, gaat de waarschuwingsindicator voor een tekort aan glansspoelmiddel branden en moet u de glansspoelmiddelcompartiment vullen.
9. Kinderslot
   Het kinderslot wordt geactiveerd/gedeactiveerd door de selecteerknop ongeveer 3 seconden ingedrukt te houden. Wanneer het is geactiveerd, knipperen alle leds en wordt "CL" één keer weergegeven op de indicator voor de resterende tijd (4). Wanneer het is gedeactiveerd, knipperen alle lampjes en "CL" twee keer.
10. Programma Monitoring Lampjes (Programma Monitoring Lampjes)
    U kunt het programmaverloop volgen met de programmalampjes op het bedieningspaneel.

• Wassen
• Spoelen
• Drogen
• Einde

OPMERKING: Door de optie halve belading te selecteren, kunnen drie soorten wasbeurten worden uitgevoerd: beide korven, bovenkorf en onderkorf. Deze opties zijn ideaal voor kleinere hoeveelheden, waardoor de vaatwasser kleinere wasbeurten kan uitvoeren met een lager verbruik.

OPMERKING: Selecteer de Tablet-optie bij gebruik van een gecombineerd reinigingsmiddel dat glansspoelmiddel en extra functies bevat.

OPMERKING: U kunt Hygiëne selecteren om een hygiënischer en schoner wasproces te verkrijgen door de watertemperatuur en de wastijd van het programma dat u hebt geselecteerd, te wijzigen.

OPMERKING: Als de optie Spoelen is geselecteerd, worden was-spoelstappen toegevoegd aan het geselecteerde programma, zodat u er zeker van kunt zijn dat uw vaat extra schoon en glanzend wordt.

OPMERKING: Als het drooglampje brandt, worden extra verwarmings- en droogstappen toegevoegd aan het geselecteerde programma, zodat uw vaat grondiger wordt gedroogd.

OPMERKING: Het kinderslot wordt geactiveerd/gedeactiveerd door de selecteerknop (5) ongeveer 3 seconden ingedrukt te houden. Wanneer het is geactiveerd, knipperen alle leds en wordt "CL" weergegeven op de Re

OPMERKING: Als u de machine uitschakelt nadat u de vertragingstijd hebt geselecteerd en het programma is gestart, wordt de vertraagde tijd geannuleerd.

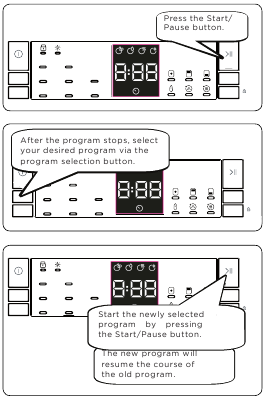

Een programma wijzigen

Als u het programma wilt wijzigen terwijl de machine al draait.

Druk op de Start/Pauze-knop.
Nadat het programma is gestopt, selecteert u het gewenste programma via de programmaselectieknop.
Start het nieuw geselecteerde programma door op de Start/Pauze-knop te drukken.
Het nieuwe programma hervat de loop van het oude programma.

Een favoriet programma opslaan

U kunt de programma's en opties toevoegen waarvan u denkt dat ze het beste zijn voor uw vaat en die u vaak gebruikt. Om uw favoriete programma in te stellen;

1. Selecteer het programma dat u wilt selecteren met de programmaknop.
2. Voeg de geschikte opties toe voor de wasbeurt met behulp van de optieknoppen als u extra opties aan dit programma wilt toevoegen.
3. Wanneer u tegelijkertijd op de knoppen "Programma" en "Vertraging" drukt nadat u uw programma- en optieselectie hebt voltooid, worden uw favoriete programma en optie opgeslagen.

Een favoriet programma selecteren

Houd de "Programma"-knop 3 seconden ingedrukt om uw favoriete programma te selecteren.

Een programma annuleren

Als u een programma wilt annuleren terwijl het draait.

Houd de Start/Pauze-knop 3 seconden ingedrukt.
Tijdens het annuleren knippert het eindlampje. De machine voert het water erin af in

De machine uitschakelen

Wanneer het eindlampje gaat branden, schakelt u uw machine uit door op de aan/uit-knop te drukken.

Trek de stekker uit het stopcontact. Draai de waterkraan dicht.
Schakel uw machine uit met de aan/uit-knop nadat het programma is beëindigd en het eindlampje gaat branden.

OPMERKING: Open de deur niet voordat het programma is beëindigd.

OPMERKING: Aan het einde van het wasprogramma kunt u de deur van uw machine op een kier laten staan om het drogen te versnellen.

OPMERKING: Als de deur van de machine wordt geopend of de stroom wordt uitgeschakeld tijdens het wassen, gaat het programma verder wanneer de deur wordt gesloten of de stroom wordt hersteld.

PROGRAMMATABEL

Programma	Duur (min)	Beschrijving
Voorwas	15	Spoel items die u later wilt wassen
Snel 30' 40°C	30	Licht vervuilde items en een snelle wasbeurt, geen droging.
Eco 50°C	155	Normaal vervuilde alledaagse items.
Dagelijks 60°C	94	Normaal tot zwaar vervuilde items, gebruikt meer energie en water.
TimeSave 50' 65°C	50	Licht tot normaal vervuilde items, sneller programma maar minder droging.
Delicaat	64-92	Automatisch programma voor delicate items, detecteert het vervuilingsniveau.
SensorWash Dagelijks	100-121	Automatisch programma voor reguliere items, detecteert het vervuilingsniveau.
Zwaar	111-178	Automatisch programma voor potten en andere zware items, detecteert het vervuilingsniveau.

OPMERKING: DE PROGRAMMADUUR KAN VERANDEREN AFHANKELIJK VAN DE HOEVEELHEID VAAT, DE WATERTEMPERATUUR, DE OMGEVINGSTEMPERATUUR EN DE GESELECTEERDE EXTRA FUNCTIES.

• Gebruik alleen poederwasmiddel voor korte programma's.
• Korte programma's zijn exclusief drogen.
• Om het drogen te bevorderen, raden we aan om de deur na het voltooien van een cyclus iets te openen.
• Het Eco 50°C-programma is het energielabelprogramma en wordt aanbevolen voor een normaal vervuilde lading op de nominale capaciteit.

Informatie voor Test instituten
Voor alle benodigde informatie voor testprestaties; stuur een e-mail naar dishwasher@standardtest.info en geef het model- en PNC-nummer op het typeplaatje.

HINTS EN TIPS

Als een van de programma controlelampjes branden en het start/pauze lampje knippert

• De deur van uw machine staat open, sluit de deur om verder te gaan.

Als het programma niet start

• Controleer of de stekker is aangesloten.
• Controleer uw binnenshuis zekeringen.
• Controleer of de waterinlaatkraan is opengedraaid.
• Controleer of u de deur van de machine hebt gesloten.
• Controleer of u de machine hebt uitgeschakeld door op de aan/uit-knop te drukken.
• Controleer of het waterinlaatfilter en de machinefilters niet verstopt zijn.

Als het controlelampje uit is na een wasbeurt

• De aan/uit-knop is nog niet losgelaten.

Als er wasmiddelresten achterblijven in het wasmiddelbakje

• Er is wasmiddel toegevoegd toen het wasmiddelbakje nat was.
• Grote stukken servies hebben de doseerdeur geblokkeerd.

Als er water in de machine achterblijft aan het einde van het programma

• De waterafvoerslang is verstopt of gedraaid.
• De filters zijn verstopt.
• Het programma is nog niet voltooid.

Aan het einde van het programma kan er nog water achterblijven aan de zijkanten en de deur van het apparaat.

Als de machine stopt tijdens een wasbeurt

• Stroomstoring.
• Waterinlaatstoring.
• Programma staat in stand-by modus.

Als er schudden en botsende geluiden te horen zijn tijdens een wasbeurt

• Servies is verkeerd geplaatst.
• De sproeiarm raakt het servies.

Als er gedeeltelijke voedselresten achterblijven op het servies

• Servies is verkeerd in de machine geplaatst, gesproeid water heeft de betreffende plaatsen niet bereikt.
• Mand overbeladen.
• Servies leunt tegen elkaar aan.
• Zeer kleine hoeveelheid wasmiddel toegevoegd.
• Een ongeschikt, nogal zwak wasprogramma geselecteerd.
• Sproeiarm verstopt met voedselresten.
• Filters verstopt.
• Filters verkeerd geplaatst.
• Waterafvoerpomp verstopt.

Als er witte vlekken op het servies zitten

• Er wordt een zeer kleine hoeveelheid wasmiddel gebruikt.
• Doseerinstelling van het glansspoelmiddel op een zeer laag niveau.
• De waterhardheid is erg hoog.

Als het servies niet droog wordt

• Een programma zonder droogfunctie geselecteerd.
• Glansspoelmiddel dosering te laag ingesteld.
• Servies te snel uitgeladen.
• Gebruik een heter programma.

Als er roest op het servies zit

• Roestvrij staal kwaliteit van het gewassen servies is onvoldoende.
• Hoog zoutgehalte in het waswater.
• Ongezonde aarding van het elektriciteitsnet.

Het uitladen van de manden

• Voor verbeterde droogresultaten met het meest effectieve energieverbruik, opent u de deur ongeveer 10 cm aan het einde van het programma.
• Laat het serviesgoed 30-40 minuten afkoelen, omdat hete items gemakkelijk beschadigd kunnen raken.
• Verwijder eerst de items uit de onderste mand voordat u de items uit de bovenste mand verwijdert.

Bel een erkende dienst als het probleem blijft voortduren na de controles of in geval van een storing die hierboven niet wordt beschreven.

Nuttige informatie

• Wanneer u uw machine niet gebruikt:
  • Haal de stekker uit het stopcontact en sluit vervolgens het water af.
  • Laat de deur iets open staan om de vorming van onaangename geuren te voorkomen.
• Houd de binnenkant van de machine schoon.
• Correct inladen van servies in de machine, maakt een verminderd energieverbruik en verbeterde was- en droogprestaties mogelijk.
• Verwijder alle grote voedselresten voordat u vuil servies in de machine plaatst.
• Gebruik de machine nadat deze volledig vol is.
• Als het apparaat zich bevindt op een plaats waar het risico op bevriezing bestaat, moet u het water dat in de machine is achtergebleven volledig aftappen. Draai de waterkraan dicht, koppel de waterinlaatslang los van de kraan en laat het water in het interieur weglopen.

INSTALLATIE

De machine plaatsen

Let er bij het bepalen van de locatie voor de vaatwasser op dat er voldoende ruimte is om de vaat in en uit te laden.

• Plaats uw machine niet op een plaats waar de omgevingstemperatuur onder 0 °C kan dalen.
• Haal de machine vóór het plaatsen uit de verpakking door de waarschuwingen op de verpakking op te volgen.
• Plaats de machine dicht bij een waterkraan en afvoer. U moet uw machine zo plaatsen dat de aansluitingen niet meer kunnen worden gewijzigd nadat ze zijn gemaakt.
• Pak de machine niet vast bij de deur of het paneel om hem te verplaatsen.
• Zorg ervoor dat er aan alle kanten van de machine voldoende ruimte is, zodat u hem tijdens het schoonmaken gemakkelijk heen en weer kunt bewegen.
• Zorg ervoor dat de wateraanvoer- en afvoerslangen niet worden afgekneld tijdens het plaatsen van de machine. Zorg er ook voor dat de machine niet op de elektriciteitskabel staat. Stel de poten van de machine zo af dat hij waterpas en stabiel staat. Een correcte positionering van de machine zorgt ervoor dat de deur probleemloos kan worden geopend en gesloten.
• Als de deur van uw machine niet goed sluit, controleer dan of de machine stabiel op de vloer staat; zo niet, stel dan de poten af en zorg ervoor dat hij waterpas en stabiel staat.

Wateraansluiting

Zorg ervoor dat het leidingwerk binnenshuis geschikt is voor de installatie van een vaatwasser en voldoet aan AS/NZS 3500.1. We raden u ook aan om een filter te plaatsen bij de ingang van uw huis of appartement om schade aan uw machine te voorkomen als gevolg van verontreiniging (zand, klei, roest enz.) die af en toe via de waterleiding of het leidingwerk binnenshuis kan worden meegevoerd, en om problemen met vlekken en afzettingen na het wassen te voorkomen.

Wateraanvoerslang

Gebruik niet de wateraanvoerslang van uw oude machine, u moet de nieuwe wateraanvoerslang gebruiken die bij uw machine is geleverd. Voordat u de wateraanvoerslang op de waterkraan aansluit, moet u ervoor zorgen dat er schoon water uit de kraan stroomt voordat u de aansluiting maakt. Sluit de wateraanvoerslang rechtstreeks aan op de wateraanvoerkraan. De druk van de kraan moet minimaal 0,03 MPa en maximaal 1 MPa zijn. Als de waterdruk hoger is dan 1 MPa, moet er een overdrukventiel worden geïnstalleerd.

Draai alleen de borgmoer vast om de slang vast te zetten – draai niet aan de slang, gebruik geen gereedschap. Lijn het lipje uit met de moer, houd de wateraanvoerslang vast en draai de moer alleen met de hand vast (Only turn the locking nut to secure hose – do not turn the hose, do not use any tools. Align tab with nut, hold water inlet hose and tighten nut by hand only)

• Controleer de eerste keer dat u het apparaat gebruikt of er geen lekkage is.
• De wateraanvoerslang heeft een veiligheidsklep en een mantel met een binnenkabel.
• Nadat de aansluitingen zijn gemaakt, moet de kraan volledig worden opengedraaid en gecontroleerd op waterdichtheid. Zorg er voor de veiligheid van uw machine voor dat u de wateraanvoerkraan altijd sluit nadat elk wasprogramma is voltooid.

OPMERKING: De Aquastop-aanvoerslang bevat componenten die 240 V gebruiken. Knip de Aquastop-aanvoerslang niet door. Zorg ervoor dat hij niet wordt opgevouwen, gedraaid, geknikt of geplet. (NOTE: Aquastop inlet hose has components using 240V. Do not cut Aquastop inlet hose. Do not let it get folded, twisted, kinked or crushed.)

OPMERKING: Een watertemperatuurventiel is vereist als de watertemperatuur hoger is dan 60 °C. (NOTE: A water tempering valve is required if the water temperature is over 60°C.)

Gebruik altijd nieuwe slangen wanneer u het apparaat op de waterleiding aansluit. Oude slangen mogen niet worden gebruikt. De wateraanvoerslang moet om de twaalf maanden worden gecontroleerd op slijtage en indien nodig worden vervangen. (Always use new hoses when you connect the appliance to the water supply. Old hoses must not be used. The water inlet hose must be examined at an interval of twelve months for deterioration and replaced if necessary.)
Om de veiligheidsklep door de keukenkastjes te kunnen leiden, is een opening van minimaal 45 mm x 90 mm nodig.

Waterafvoerslang

Als u de waterafvoerslang aansluit op een sifon onder de gootsteen, verwijder dan het plastic membraan. Als u het hele membraan niet verwijdert, kunnen achtergebleven voedselresten een verstopping in de afvoerslang veroorzaken. Zorg ervoor dat er een slangklem wordt gebruikt om de slang aan de sifon te bevestigen.

De waterafvoerslang kan rechtstreeks op het waterafvoergat of op de gootsteenafvoer worden aangesloten. Met behulp van een slanghaak (indien beschikbaar) kan het water rechtstreeks in de gootsteen worden afgevoerd door de slanghaak over de rand van de gootsteen te plaatsen.
Deze aansluiting moet zich minimaal 50 cm en maximaal 110 cm boven de basis van de vaatwasser bevinden.

De maximale lengte van de afvoerslang is 4 m. Een langere slanglengte voorkomt een correcte afvoer en resulteert in slechte wasresultaten. (Maximum drain hose length is 4m. Longer hose length will prevent correct draining, and result in poor wash performance.)

Elektrische aansluiting

De stekker van uw machine moet worden aangesloten op een geaard stopcontact dat de juiste spanning en stroom levert. Als er geen aardingsinstallatie is, laat dan een bevoegd elektricien een aardingsinstallatie uitvoeren. In geval van gebruik zonder geaarde installatie is ons bedrijf niet verantwoordelijk voor enig verlies van gebruik dat kan optreden.

De stroomwaarde van de binnenzekering moet 10-16 A zijn.

Uw machine is ontworpen voor 220-240 V. De machine mag tijdens de installatie niet worden aangesloten.

• Gebruik altijd de gegoten stekker die bij uw machine is geleverd.
• Gebruik bij een lage spanning zal de waskwaliteit verminderen.
• De elektriciteitskabel van de machine mag alleen worden vervangen door een erkende service of een erkende elektricien. Als u dit niet doet, kan dit tot ongelukken leiden.
• Zorg er voor de veiligheid altijd voor dat u de stekker loskoppelt wanneer een wasprogramma is voltooid.
• Om geen elektrische schok te veroorzaken, trek de stekker niet uit het stopcontact als uw handen nat zijn. (In order not to cause an electric shock, do not unplug when your hands are wet.)
• Trek bij het loskoppelen van uw machine van het elektriciteitsnet altijd aan de stekker. Trek nooit aan het snoer zelf.

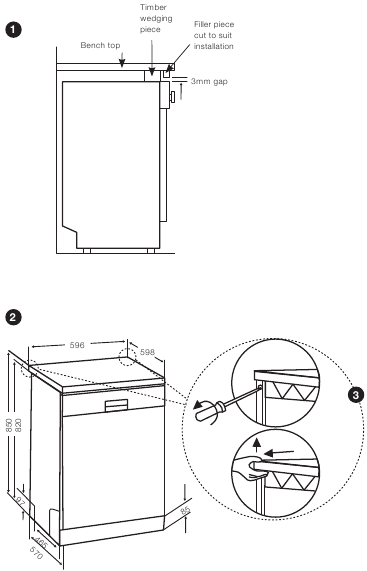

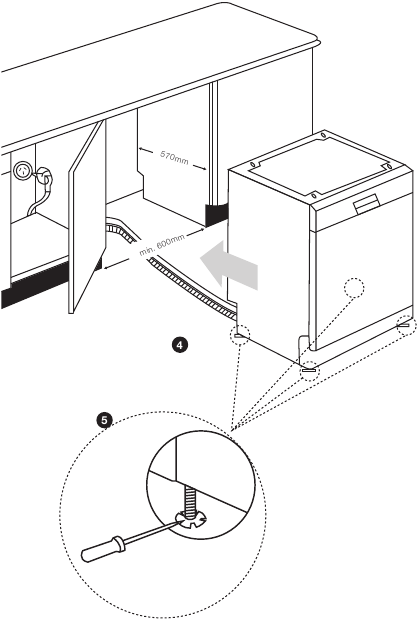

De machine onder het aanrecht plaatsen

Als u uw machine onder het aanrecht wilt plaatsen, controleer dan of u voldoende ruimte heeft onder uw aanrecht en of de bedrading en de leidingen geschikt zijn om dit te doen.

1. Om de stabiliteit van de vaatwasser bij een installatie onder de bank te garanderen, moet elke opening tussen de vaatwasser en de onderkant van het aanrecht worden overbrugd met een opvulstuk als de afmeting onder de bank groter is dan 820 mm. Dit kan worden bereikt door een stuk hout tussen de vaatwasser en het aanrecht te klemmen, zoals weergegeven.
2. Verwijder indien nodig het werkblad zoals weergegeven in de afbeelding.
3. Om het werkblad te verwijderen, verwijdert u de schroeven waarmee het werkblad is bevestigd, die zich aan de achterkant van de machine bevinden; duw vervolgens het voorpaneel 1 cm van de voorkant naar achteren en til het op.
4. Stel de machinevoeten af op de helling van de vloer.
5. Plaats uw machine door hem onder het aanrecht te schuiven zonder dat de slangen worden geplet of gebogen.

Zorg er na het verwijderen van het werkblad voor dat de opening voor de vaatwasser overeenkomt met de volgende afmetingen.

VOORBEREIDING VOOR GEBRUIK

Gebruik van reinigingsmiddel

Gebruik een reinigingsmiddel dat speciaal is ontworpen voor gebruik in huishoudelijke vaatwassers. U kunt poeder-, gel- en tabletvormige reinigingsmiddelen op de markt vinden die zijn ontworpen voor huishoudelijke vaatwassers. Het reinigingsmiddel moet in het compartiment worden gedaan voordat de machine wordt gestart. Bewaar uw reinigingsmiddelen op koele, droge plaatsen buiten bereik van kinderen. Vul het reinigingsmiddelcompartiment niet meer dan nodig is; anders kan dit krassen op uw glazen veroorzaken en leiden tot een slecht opgelost reinigingsmiddel. Neem rechtstreeks contact op met de fabrikanten van reinigingsmiddelen als u meer informatie nodig heeft over het reinigingsmiddel dat u gaat gebruiken.

Het reinigingsmiddelcompartiment vullen

Druk op de knop om het reinigingsmiddelcompartiment te openen, zoals hierboven weergegeven.

Het reinigingsmiddelcompartiment heeft niveau-lijnen aan de binnenkant om het mogelijk te maken de juiste hoeveelheid reinigingsmiddel te doseren.
De capaciteit van het reinigingsmiddelcompartiment is 40cm³. Volg de instructies van de fabrikant van het reinigingsmiddel om de juiste hoeveelheid reinigingsmiddel toe te voegen, afhankelijk van het type en de vervuilingsgraad van de vaat.

Om het reinigingsmiddelcompartiment te sluiten, duwt u de klep dicht zoals aangegeven totdat u een klik hoort en de klep vastklikt.

Mogelijk moet u meer reinigingsmiddel in uw machine doen, afhankelijk van de mate van vervuiling en de waterhardheid in uw omgeving.

Als uw vaat van de vorige dag is en er gedroogd voedsel op zit, of als u de vaatwasser volledig heeft geladen, giet dan 5cm³ reinigingsmiddel op de bodem van de deur en start uw machine.

Gecombineerd reinigingsmiddel

Fabrikanten van reinigingsmiddelen produceren ook gecombineerde reinigingsmiddelen, zogenaamde "2 in 1", "3 in 1" of "5 in 1" enz. "2 in 1" reinigingsmiddelen bevatten reinigingsmiddel + glansspoelmiddel. Als u "2 in 1" reinigingsmiddelen gebruikt, zorg er dan voor dat u de specificaties van de tablet controleert.

Andere tabletvormige reinigingsmiddelen bevatten reinigingsmiddel + glansspoelmiddel + diverse extra functies.

Over het algemeen leveren gecombineerde reinigingsmiddelen alleen onder bepaalde gebruiksomstandigheden geschikte resultaten op.

Deze reinigingsmiddelen bevatten glansspoelmiddel en/of andere additieven in vooraf ingestelde hoeveelheden.

Punten om te overwegen bij het gebruik van dit type producten

• Zorg er altijd voor dat u de specificaties controleert van het product dat u gaat gebruiken of dat het een gecombineerd product is.
• Controleer of het gebruikte reinigingsmiddel geschikt is voor de hardheid van het leidingwater waarop de machine is aangesloten.
• Neem de instructies op de verpakking in acht bij het gebruik van dergelijke producten.
• Als dergelijke reinigingsmiddelen in de vorm van tabletten zijn, plaats ze dan nooit in het binnengedeelte of de bestekmand van de vaatwasser. Plaats de tabletten altijd in het reinigingsmiddelcompartiment in de reinigingsmiddeldoseerder.
• Ze leveren alleen goede resultaten op voor bepaalde soorten gebruik. Als u dit type reinigingsmiddel gebruikt, moet u contact opnemen met de fabrikanten en informeren naar de geschikte gebruiksomstandigheden.
• Wanneer de gebruiksomstandigheden van dergelijke producten en de machine-instellingen geschikt zijn, zorgen ze voor besparingen op het zout- en/of glansspoelmiddelverbruik.
• Neem contact op met de fabrikant van het reinigingsmiddel als u geen goede wasresultaten behaalt (als uw vaat kalkhoudend en nat blijft) na het gebruik van 2 in 1 of 3 in 1 reinigingsmiddelen. De garantie voor uw machine dekt geen klachten die worden veroorzaakt door het gebruik van dit type reinigingsmiddelen.

Aanbevolen gebruik

Voor betere resultaten bij het gebruik van gecombineerde reinigingsmiddelen, voegt u glansspoelmiddel toe aan uw machine en past u de glansspoelmiddelinstelling aan naar de laagste stand.

De oplosbaarheid van de tabletvormige reinigingsmiddelen die door verschillende bedrijven worden geproduceerd, kan variëren afhankelijk van de temperatuur en de tijd. Daarom wordt het niet aanbevolen om dergelijke reinigingsmiddelen in korte programma's te gebruiken. Het is geschikter om poedervormige reinigingsmiddelen in dergelijke programma's te gebruiken.

Mocht er een probleem ontstaan, dat u nog niet eerder bent tegengekomen, met het gebruik van dit type reinigingsmiddelen, neem dan rechtstreeks contact op met de fabrikanten van het reinigingsmiddel.

Wanneer u stopt met het gebruik van gecombineerde reinigingsmiddelen

• Vul het glansspoelmiddelcompartiment.
• Stel de geschikte glansspoelmiddelinstelling in.

Vullen met glansspoelmiddel en de instelling maken

Om het glansspoelmiddelcompartiment te vullen, opent u de dop van het glansspoelmiddelcompartiment.

Vul het compartiment met glansspoelmiddel tot het MAX-niveau en sluit vervolgens de dop.
Wees voorzichtig dat u het glansspoelmiddelcompartiment niet te vol doet en veeg eventuele lekkages op.

Volg de onderstaande stappen om het glansspoelmiddelniveau in te stellen:

• Schakel de machine in door op de "On/Off" (Aan/Uit) knop te drukken.
• Druk onmiddellijk nadat de machine is ingeschakeld minstens 5 seconden op de "Program" (Programma) knop.
• Laat de "Program" (Programma) knop los wanneer "rA" wordt weergegeven. De instelling van het glansspoelmiddelniveau volgt op de instelling van het waterhardheidsniveau. Vervolgens wordt het laatst ingestelde niveau weergegeven.
• Stel het niveau in door op de "Program" (Programma) knop te drukken.
• Schakel de machine uit om de instelling op te slaan.
• De fabrieksinstelling is "4".

Verhoog het niveau als de vaat niet goed droogt of vlekken vertoont. Verlaag het niveau als er blauwe vlekken op uw vaat ontstaan.

Niveau	Glansmiddeldosis	Indicator
1	Glansspoelmiddel niet gedoseerd	r1 wordt weergegeven op het display.
2	1 dosis wordt gedoseerd	r2 wordt weergegeven op het display.
3	2 doses worden gedoseerd	r3 wordt weergegeven op het display.
4	3 doses worden gedoseerd	r4 wordt weergegeven op het display.
5	4 doses worden gedoseerd	r5 wordt weergegeven op het display.

Gebruik alleen die glansspoelmiddelen die zijn toegestaan voor gebruik in de machine. Aangezien glansspoelmiddelresten die achterblijven als gevolg van overloop extreem hoge hoeveelheden schuim creëren en dus de wasprestaties verminderen, verwijdert u de overtollige hoeveelheid glansspoelmiddel door het af te vegen met een papieren handdoek of doek.

UW APPARAAT LADEN

Als uw vaat correct in de vaatwasser is geplaatst, gebruikt u deze optimaal qua energieverbruik, was- en droogprestaties.

Er zijn twee aparte korven waarin u uw vaat kunt plaatsen. U kunt ronde en diepe items zoals pannen met lange handvatten, deksels, borden, saladeborden en besteksets in de onderste korf plaatsen.

De bovenste korf is ontworpen voor gebaksbordjes, dessertborden, slakommen, kopjes en glazen. Plaats lange steelglazen en bekers tegen de rand van de korf, het rek of de glassteundraad en niet tegen andere items. Zet lange glazen niet tegen elkaar, anders blijven ze niet stabiel staan en kunnen ze beschadigd raken.

Het wordt aanbevolen om dunne, smalle items in de middelste delen van de korven te plaatsen. U kunt lepels tussen het andere bestek plaatsen om te voorkomen dat ze aan elkaar blijven plakken. Gebruik het bestekrooster om het beste resultaat te behalen.

Om mogelijke verwondingen te voorkomen, plaatst u altijd gerechten met een lange handgreep en scherpe punten, zoals een serveervork of broodmes, met de scherpe punten naar beneden of horizontaal op de korven.

Plaats uw vaat zo in uw machine dat ze niet voorkomen dat de bovenste en onderste sproeiarmen kunnen draaien.

In hoogte verstelbaar rek

Deze rekken zijn ontworpen om de capaciteit van de bovenste korf te vergroten. U kunt uw glazen en kopjes op de rekken plaatsen. U kunt de hoogte van deze rekken aanpassen. Dankzij deze functie kunt u verschillende maten glazen onder deze rekken plaatsen.

Dankzij de kunststoffen voor hoogteverstelling die op de korf zijn gemonteerd, kunt u uw rekken op twee verschillende hoogtes gebruiken. Daarnaast kunt u lange vorken, messen en lepels zijwaarts op deze rekken plaatsen, zodat ze de omwenteling van de propeller niet blokkeren.

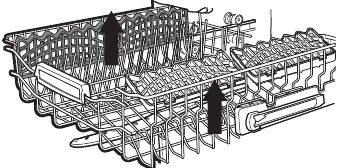

Hoogteverstelling van de bovenste korf terwijl deze vol is

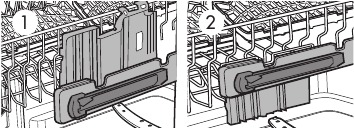

Het hoogteverstellingsmechanisme van de korf op de bovenste korf van uw machine is ontworpen om u de hoogte van uw bovenste korf te laten aanpassen (zie diagram 1) naar boven of (zie diagram 2) naar beneden, zonder deze uit uw machine te verwijderen wanneer deze vol is, om indien nodig grote ruimtes aan de boven- of onderkant van uw machine te creëren.

De korf van uw machine is vanuit de fabriek ingesteld op de bovenste positie.

Om uw korf omhoog te brengen, houdt u deze aan beide zijden vast en trekt u deze omhoog. Om hem te laten zakken, houdt u hem weer aan beide zijden vast, trekt u hem omhoog en laat u hem vervolgens voorzichtig zakken.

Zorg ervoor dat beide zijden in dezelfde positie staan (omhoog of omlaag).

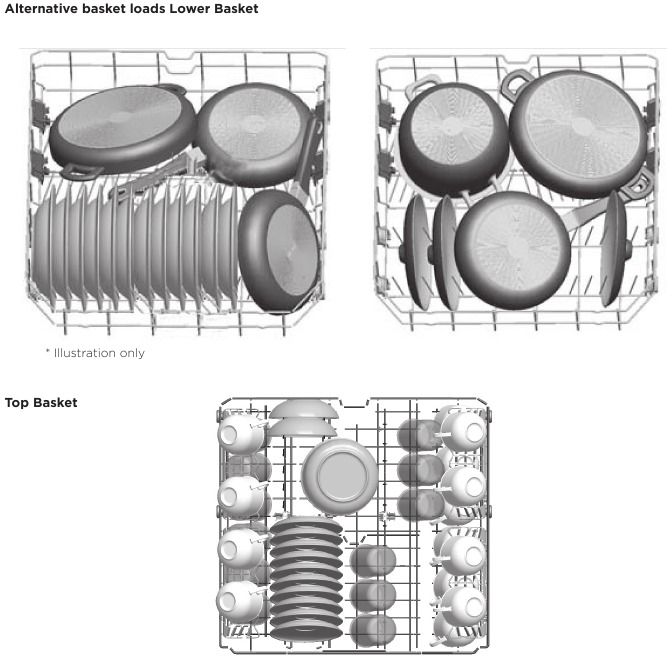

Alternatieve korfbeladingen

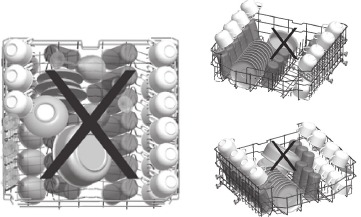

Voorbeelden van onjuiste belading

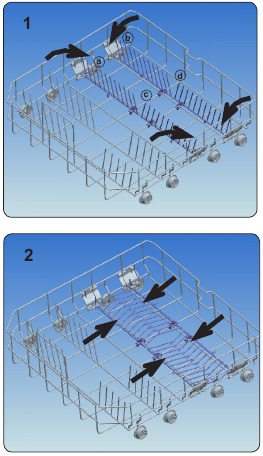

Vier opklapbare rekken

De opklapbare rekken zijn zo ontworpen dat grote items, zoals potten en pannen, gemakkelijk in de vaatwasser kunnen worden geplaatst. Elke sectie kan afzonderlijk worden opgevouwen. De rekken kunnen worden neergeklapt of omhoog worden gebracht, zoals weergegeven in de onderstaande afbeeldingen.

Bovenste bestekkorf

De bovenste bestekkorf is ontworpen voor het plaatsen van groot en klein bestek en keukengerei.

Messen en andere scherpe voorwerpen moeten horizontaal in de bestekkorf worden geplaatst.

ONDERHOUD EN REINIGING

Het regelmatig reinigen van de machine verlengt de levensduur van de machine.

Olie en kalk kunnen zich ophopen in het wasgedeelte van de machine. In geval van een dergelijke ophoping;

• Vul het wasmiddelcompartiment zonder vaat in de machine te plaatsen, selecteer een programma dat op hoge temperatuur draait en start de machine. Als dit niet effectief is, gebruik dan een speciale vaatwasmachinereiniger die in de meeste supermarkten verkrijgbaar is.

De afdichtingen in de machinedeur reinigen

• Om eventuele opgehoopte resten in de deurrubbers te verwijderen, veegt u de rubbers regelmatig af met een vochtige doek.

De machine reinigen

• Reinig de filters en sproeiarmen minstens één keer per week.
• Haal de stekker van uw machine uit het stopcontact en draai de kraan dicht voordat u met de reiniging begint.
• Gebruik geen harde materialen bij het reinigen van uw machine. Veeg af met een fijn reinigingsmiddel en een vochtige doek.

De filters reinigen

• Controleer of er voedselresten zijn achtergebleven op de grove en fijne filters.
• Als er voedselresten achterblijven, verwijder dan de filters en reinig ze grondig onder de waterkraan.
  1. Microfilter
  2. Grof filter
  3. Metalen/kunststof filter

1. Om de filtercombinatie te verwijderen en te reinigen, draait u deze tegen de klok in en haalt u hem eruit door hem omhoog te tillen.

2. Trek en verwijder het metalen/kunststof filter.

3. Trek vervolgens het grove filter uit het microfilter.

4. Spoel het af met veel water onder de kraan. Plaats het metalen/kunststof filter terug. Plaats het grove filter in het microfilter zodat de markeringen overeenkomen. Bevestig het microfilter in het metalen/kunststof filter en draai in de richting van de pijl en het is vergrendeld wanneer de pijl op het microfilter van de andere kant te zien is.


• Gebruik uw vaatwasser nooit zonder filter.
• Een onjuiste montage van het filter zal de waswerking verminderen.
• Schone filters zijn erg belangrijk voor een goede werking van de machine.
• Controleer het onderste gedeelte van de vaatwasser op stukjes gebroken glas of andere harde voorwerpen voordat u filters verwijdert.

Sproeiarmen

Controleer of de gaten voor de bovenste en onderste sproeiarmen verstopt zijn. Als er een verstopping is, verwijder dan de sproeiarmen en reinig ze onder water.
U kunt de onderste sproeiarm verwijderen door deze omhoog te trekken, terwijl de moer van de bovenste sproeiarm kan worden verwijderd door de moer naar links te draaien.
Zorg ervoor dat de moer perfect is aangedraaid wanneer u de bovenste sproeiarm terugplaatst.

Slangfilter

Water wordt tegengehouden door het inlaatslangfilter om schade aan uw machine te voorkomen als gevolg van vervuiling (zand, klei, roest enz.) die af en toe via de waterleiding of de binnenhuisinstallatie kan worden meegevoerd, en om problemen zoals vergeling en vorming van afzettingen na het wassen te voorkomen. Controleer het filter en de slang van tijd tot tijd en reinig ze indien nodig. Om het filter te reinigen, draait u eerst uw kraan dicht en verwijdert u vervolgens de slang. Nadat u het filter uit de slang hebt verwijderd, reinigt u het onder de kraan. Plaats het gereinigde filter terug in zijn plaats in de slang. Plaats de slang terug.

PROBLEEMOPLOSSING

Foutcode	Mogelijke oorzaak en oplossing	Controle
F1	Overloop	Schakel uw machine uit en draai de kraan dicht. Neem contact op met de klantenservice.
F2	Loopt niet leeg	De waterafvoerslang is verstopt. De waterafvoerslang is geknikt, controleer de installatie. De filters van uw machine kunnen verstopt zijn. Schakel uw machine uit en weer in en activeer het programma annuleren. Als de fout aanhoudt, neem dan contact op met de klantenservice.
F3	Inlaatventiel defect	Draai de kraan dicht. Neem contact op met de klantenservice.
F5	Druksysteem storing	Neem contact op voor service.
F6	Defecte verwarmingssensor	Neem contact op met de klantenservice.
F7	Te hoge temperatuur	Neem contact op met de klantenservice.
F8	Verwarmingsfout	Neem contact op met de klantenservice.
F9	Omleidingsklep defect	Neem contact op met de klantenservice.
FE	Probleem met de stroomvoorziening	Neem contact op met de klantenservice.
FF	Waterinlaatsysteem storing	Zorg ervoor dat de waterinlaatkraan open staat en er water stroomt. Maak de inlaatslang los van de kraan en reinig het filter van de slang. Neem contact op voor service als de fout aanhoudt.
EnA	Electronic Card Comminication Failure	Schakel de machine uit en weer in. Als de fout aanhoudt, neem dan contact op met de klantenservice.

Voor meer informatie over alle Westinghouse-apparaten, of voor informatie over afmetingen en installatie, kunt u contact opnemen met uw verkoper, bellen of e-mailen met onze klantenservice of onze website bezoeken:

AUSTRALIË
service:	13 13 49
reserveonderdelen:	13 13 50
e-mail:	customercare@electrolux.com.au
web:	westinghouse.com.au
NIEUW-ZEELAND
service:	0800 10 66 10
reserveonderdelen:	0800 10 66 20
e-mail:	customercare@electrolux.co.nz
web:	westinghouse.co.nz

en WESTINGHOUSE zijn handelsmerken van Westinghouse Electric Corporation. Gebruikt onder licentie door Electrolux Home Products Pty Ltd. Alle rechten voorbehouden.
© 2019 Electrolux Home Products Pty Ltd.

Referenties

• Westinghouse Home Appliances | Westinghouse Australia
• Westinghouse Home Appliances | Westinghouse NZ

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse WSF6608XA, WSF6608KXA - AFWASMACHINE Handleiding

Beschikbare talen
