Sinope SW2500ZB - Handleiding slimme lichtschakelaar

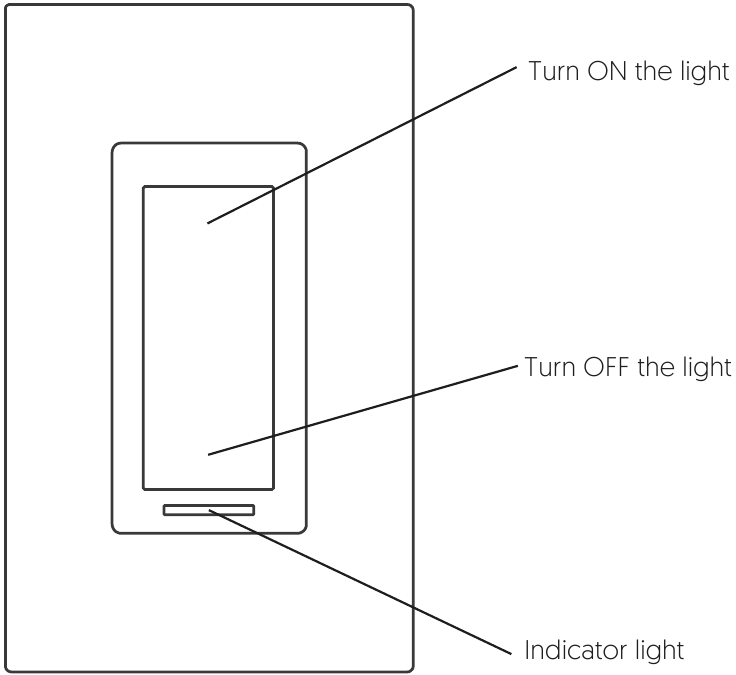

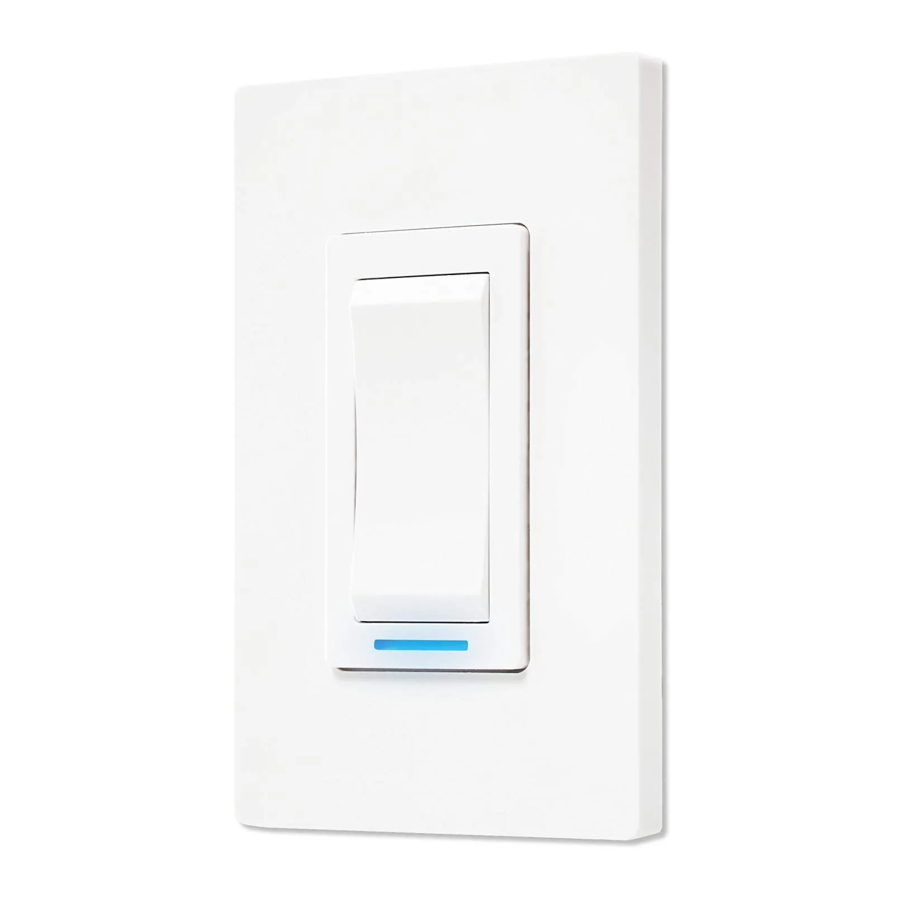

UW APPARAAT

Licht AAN = Blauw
Licht UIT = Amber

De intensiteit van het indicatielampje kan worden gewijzigd via Neviweb en sommige compatibele Zigbee-gateways.

De installatie van deze lichtschakelaar moet worden uitgevoerd door een erkende elektricien en voldoen aan de nationale en lokale elektriciteitsvoorschriften.

Deze lichtschakelaar vereist een neutrale draad. Als uw elektriciteitskast geen neutrale draad heeft, kunt u er een toevoegen of de lichtschakelaar op een andere locatie installeren.

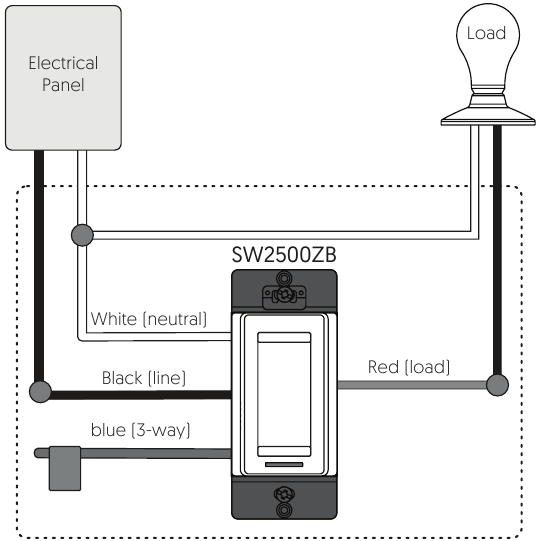

BEDRADINGSSCHEMA ENKELPOLIGE SCHAKELAAR

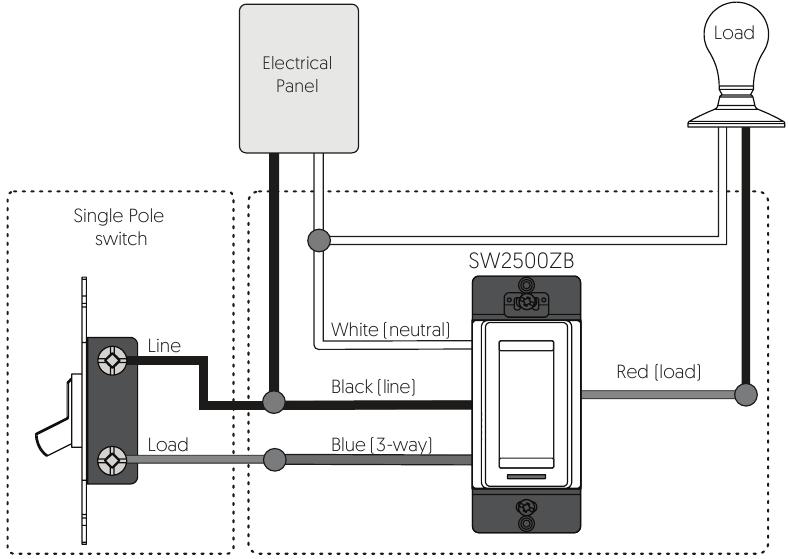

BEDRADINGSSCHEMA WISSELSCHAKELAAR

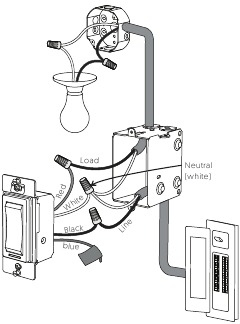

UW APPARAAT INSTALLEREN

1. Zorg ervoor dat de stroomonderbreker voor uw schakelaar is uitgeschakeld op het elektrische hoofdpanel en verwijder vervolgens de oude schakelaar.

2. Gebruik de meegeleverde connectoren om de draden als volgt aan te sluiten:

   *Let op: Verwijder bij een enkelpolige installatie het etiket op de blauwe draad niet. Raadpleeg voor een 3-weg installatie het 3-weg bedradingsschema hierboven.

3. Gebruik de meegeleverde schroeven om de lichtschakelaar aan de elektriciteitskast te bevestigen en plaats vervolgens de wandplaat terug.

4. Schakel de stroom naar de schakelaar in.


Zorg ervoor dat u de draadconnectoren stevig vastdraait voor een veilige verbinding. Een losse verbinding kan brandgevaar opleveren. Er moeten speciale CO/ALR soldeerloze connectoren worden gebruikt bij aansluiting op aluminium geleiders.

UW APPARAAT TOEVOEGEN AAN DE GT130 EN NEVIWEB

1. Als u nog geen account heeft, download dan de Neviweb-app voor iOS of Android om een account aan te maken en uw apparaat toe te voegen.


2. Tik op het en selecteer vervolgens "Apparaat toevoegen" ("Add Device").

3. Volg de stappen van de installatiewizard.

UW APPARAAT VERBINDEN MET DE GT130-GATEWAY OF EEN COMPATIBEL ZIGBEE-SYSTEEM

1. Start de connectiviteitssessie door op de RF-signaalknop op de GT130-gateway te drukken. Het indicatielampje begint te knipperen.
   Compatibele Zigbee-gateway: raadpleeg de installatiehandleiding voor de laatste.

2. Verbind uw dimmer met het netwerk door de twee knoppen tegelijkertijd 1 seconde ingedrukt te houden.
   Op de schakelaar: De indicator knippert blauw wanneer het apparaat verbinding maakt.
   De indicator wordt rood = Mislukt ("Failed")
   Raadpleeg het gedeelte "support" (ondersteuning) van onze website om het apparaat te troubleshooten.
   De indicator wordt groen = Verbonden ("Connected")
   Na enkele seconden verandert de indicator van kleur, afhankelijk van de status van de schakelaar.
   (Ingeschakeld AAN = blauw, Uitgeschakeld UIT = amber)

3. Verbind al uw compatibele Zigbee-apparaten op dezelfde manier, door naar het volgende dichtstbijzijnde apparaat te gaan.

4. Wanneer al uw apparaten zijn verbonden, sluit u de connectiviteitssessie van uw GT130-gateway of uw compatibele Zigbee-gateway.


UW APPARAAT LOSKOPPELEN VAN DE GT130-GATEWAY OF EEN COMPATIBEL ZIGBEE-SYSTEEM

Om uw lichtschakelaar los te koppelen van de GT130-gateway of een compatibel Zigbee-systeem, houdt u de 2 knoppen van de lichtschakelaar tegelijkertijd 10 seconden ingedrukt.

TECHNISCHE SPECIFICATIES

Bedrijfsspanning: 120 Vac, 60 Hz
Bedrijfstemperatuur: 0°C tot 40°C (32°F tot 104°F)
Opslag: -20°C tot 50°C (-4°F tot 122°F)
Standaard UL: Voldoet aan ANSI/UL Std. 916
Standaard CSA: Gecertificeerd volgens CAN/CSA Std. C22.2 No205

SPECIFICATIES MEEGELEVERDE CONNECTOREN:
Striplengte: 16 mm
Draden: 22-10 AWG, Cu
Combinaties: Max. 2 #12 & 2 #14, Min. 3 #20 Sol.

MAXIMALE BELASTING:
450 W: LED, CFL, Halogeen
600 W: Gloeilamp
1800 W: Resistief
1/2 HP: Plafondventilator

Protocol: Zigbee 3.0
Frequentie: 2.4 GHz
Zendvermogen: +20 dBm
Ontvangstgevoeligheid: -108 dBm

Neviweb is een geregistreerd handelsmerk van Sinopé Technologies Inc. in Canada en de Verenigde Staten. Apple en het Apple-logo zijn handelsmerken van Apple Inc., geregistreerd in de VS en andere landen. App Store is een servicemerk van Apple Inc., geregistreerd in de VS en andere landen. Google Play en het Google Play-logo zijn handelsmerken van Google Inc.

3 JAAR BEPERKTE GARANTIE

SINOPE TECHNOLOGIES INC. garandeert de componenten van hun producten tegen defecten in materiaal en vakmanschap gedurende een periode van 3 jaar vanaf de aankoopdatum, bij normaal gebruik en onderhoud, wanneer een aankoopbewijs aan de fabrikant wordt overlegd. Deze garantie dekt geen transportkosten die de consument mogelijk maakt. Evenmin dekt het een product dat onjuist is geïnstalleerd, misbruikt of per ongeluk beschadigd. De verplichting van SINOPÉ TECHNOLOGIES INC., onder de voorwaarden van deze garantie, is het leveren van een nieuwe eenheid en dit ontslaat de fabrikant van het betalen van de installatiekosten of andere secundaire kosten die verband houden met het vervangen van de eenheid of de componenten.

Ga voor meer informatie naar onze website:
www.sinopetech.com
