Sinope DM2500ZB - Handleiding slimme dimmer

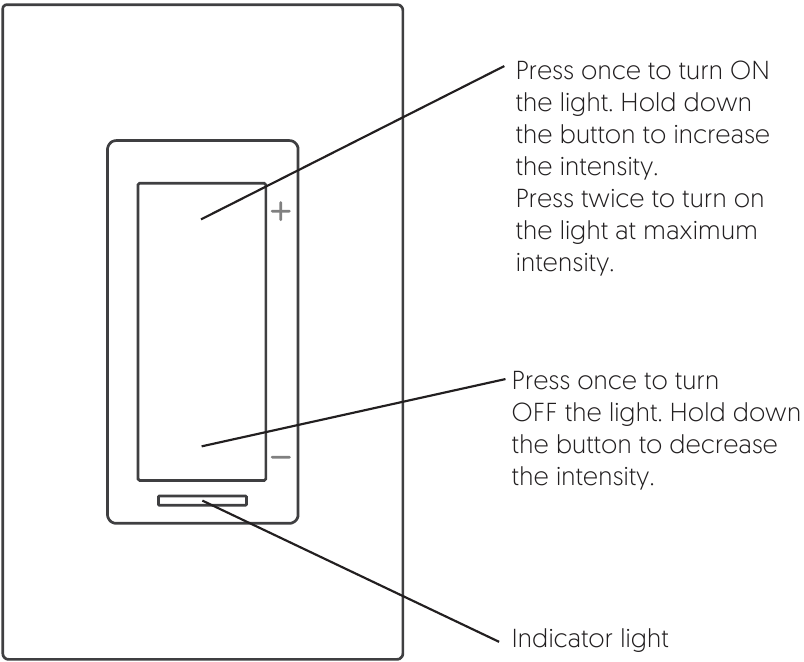

UW APPARAAT

Licht AAN = Blauw
Licht UIT = Amber

De intensiteit van de indicator kan worden gewijzigd via sommige compatibele Zigbee-gateways.

Om het risico op oververhitting en mogelijke schade aan een ander apparaat te verminderen, mag u dit niet installeren om een stopcontact, een motor of een transformator te bedienen.

De installatie van deze dimmer moet worden uitgevoerd door een gecertificeerde elektricien en voldoen aan de nationale en lokale elektrische voorschriften.

Deze dimmer vereist een nuldraad. Als uw elektriciteitskast geen nuldraad heeft, kunt u er een toevoegen of de dimmer op een andere locatie installeren.

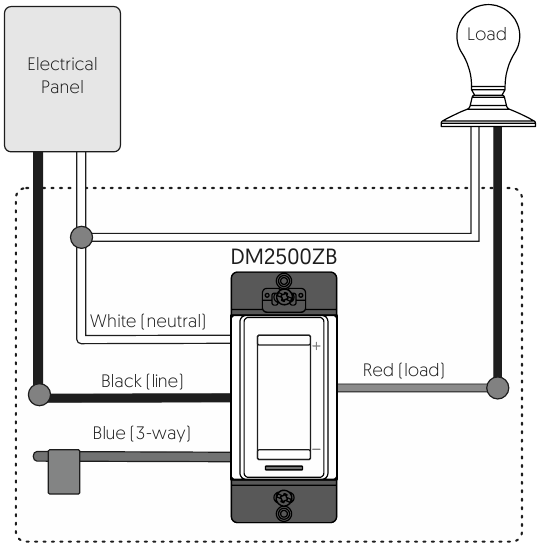

BEDRADINGSSCHEMA ENKELPOLIGE SCHAKELAAR

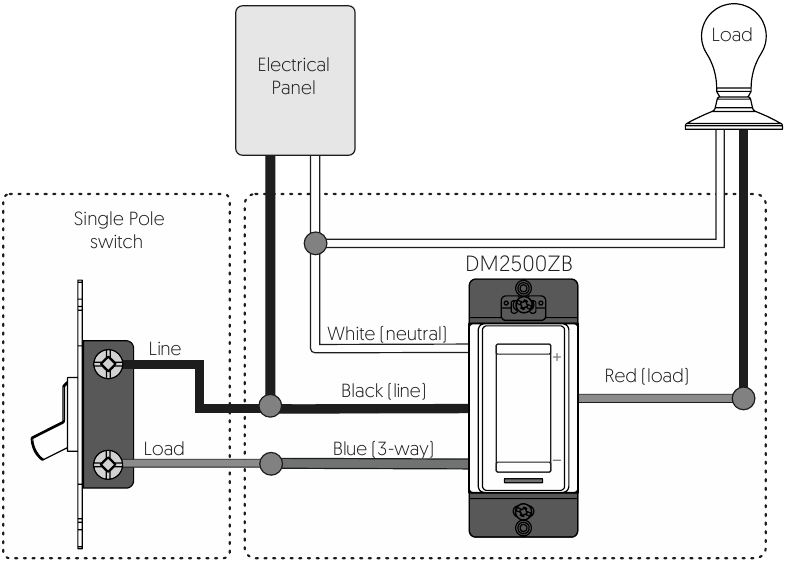

BEDRADINGSSCHEMA WISSELSCHAKELAAR

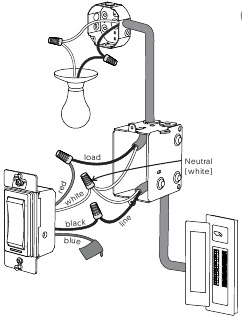

UW APPARAAT INSTALLEREN

1. Zorg ervoor dat de stroomonderbreker voor uw schakelaar is uitgeschakeld (OFF) in het elektrische hoofdverdeelbord en verwijder vervolgens de oude schakelaar.

2. Gebruik de meegeleverde connectoren om de draden als volgt aan te sluiten:

   *Let op: Verwijder voor een enkelpolige installatie het label op de blauwe draad niet. Raadpleeg voor een wisselschakelaarinstallatie het bovenstaande bedradingsschema voor de wisselschakelaar.

3. Gebruik de meegeleverde schroeven om de dimmer aan de elektriciteitskast te bevestigen. Plaats vervolgens de wandplaat.

4. Schakel de dimmer in.


Zorg ervoor dat u de draadconnectoren stevig vastdraait voor een veilige verbinding. Een losse verbinding kan brandgevaar opleveren. Er moeten speciale CO/ALR soldeerloze connectoren worden gebruikt bij aansluiting op aluminium geleiders.

UW EENHEID TOEVOEGEN AAN DE GT130-GATEWAY EN NEVIWEB

1. Als u nog geen account heeft, download dan de Neviweb-app voor iOS of Android om een account te openen en uw apparaat toe te voegen.


2. Tik op het en selecteer vervolgens "Add Device" (Apparaat toevoegen)

3. Volg de stappen van de installatiewizard.

UW EENHEID VERBINDEN MET DE GT130-GATEWAY OF EEN COMPATIBEL ZIGBEE-SYSTEEM

1. Start de connectiviteitssessie door op de RF-signaalknop op de GT130-gateway te drukken. Het indicatielampje begint te knipperen.
   Compatibele Zigbee-gateway: raadpleeg de installatiehandleiding voor de laatste.

2. Verbind uw dimmer met de gateway door de twee dimmerknoppen 1 seconde tegelijk in te drukken.
   De indicator knippert blauw = Verbinden
   De indicator wordt groen = Verbonden
   Als de verbinding mislukt, wordt de indicator rood. Raadpleeg onze website om het probleem met de unit op te lossen.
   Na enkele seconden verandert de indicator van kleur, afhankelijk van de dimmerstatus.
   (Ingeschakeld (Turned ON) = blauw, Uitgeschakeld (Turned OFF) = amber)

3. Verbind al uw dimmers op dezelfde manier door naar de volgende dichtstbijzijnde dimmer te gaan.

4. Wanneer al uw apparaten zijn aangesloten, sluit u de connectiviteitssessie van uw GT130-gateway of uw compatibele Zigbee-gateway.


UW EENHEID LOSKOPPELEN VAN DE GT130-GATEWAY OF EEN COMPATIBEL ZIGBEE-SYSTEEM

Om uw dimmer los te koppelen van de GT130-gateway of een compatibel Zigbee-systeem, houdt u de 2 knoppen van de dimmer 10 seconden tegelijk ingedrukt.

TECHNISCHE SPECIFICATIES

Bedrijfsspanning: 120 Vac, 60 Hz
Bedrijfstemperatuur: 0°C tot 40°C (32°F tot 104°F)
Opslag: -20°C tot 50°C (-4°F tot 122°F)
Standaard UL: Voldoet aan ANSI/UL Std. 1472
Standaard CSA: Gecertificeerd volgens CAN/CSA Std. C22.2#184.1

SPECIFICATIES MEEGELEVERDE CONNECTOREN:
Striplengte: 16 mm
Draden: 22-10 AWG, Cu
Combinaties: Max. 2 #12 & 2 #14, Min. 3 #20 Sol.

Protocol: Zigbee 3.0
Frequentie: 2,4 GHz
Zendvermogen: +20 dBm
Ontvangstgevoeligheid: -108 dBm

Neviweb is een geregistreerd handelsmerk van Sinopé Technologies Inc. in Canada en de Verenigde Staten. Apple en het Apple-logo zijn handelsmerken van Apple Inc., geregistreerd in de VS en andere landen. App Store is een servicemerk van Apple Inc., geregistreerd in de VS en andere landen. Google Play en het Google Play-logo zijn handelsmerken van Google Inc.

PROBLEEMOPLOSSING

LED-lampen flikkeren bij lage intensiteit

De minimale dimlichtintensiteit kan worden aangepast in de Neviweb-app om te voorkomen dat de LED-lampen flikkeren.
Zie de volgende link voor meer informatie:
https://support.sinopetech.com/en/1.2.3.2.1/

3 JAAR BEPERKTE GARANTIE

SINOPE TECHNOLOGIES INC. garandeert de componenten van hun producten tegen defecten in materiaal en vakmanschap gedurende een periode van 3 jaar vanaf de aankoopdatum, bij normaal gebruik en onderhoud, wanneer een aankoopbewijs aan de fabrikant wordt overlegd. Deze garantie dekt geen transportkosten die de consument eventueel maakt. Het dekt ook geen product dat onjuist is geïnstalleerd, misbruikt of per ongeluk is beschadigd.
De verplichting van SINOPÉ TECHNOLOGIES INC., onder de voorwaarden van deze garantie, is het leveren van een nieuwe unit en dit ontslaat de fabrikant van het betalen van de installatiekosten of andere secundaire kosten die verband houden met het vervangen van de unit of de componenten.

Bezoek onze website voor meer informatie:
www.sinopetech.com
