Logitech RALLY - Installatiehandleiding

WAT IS WAT

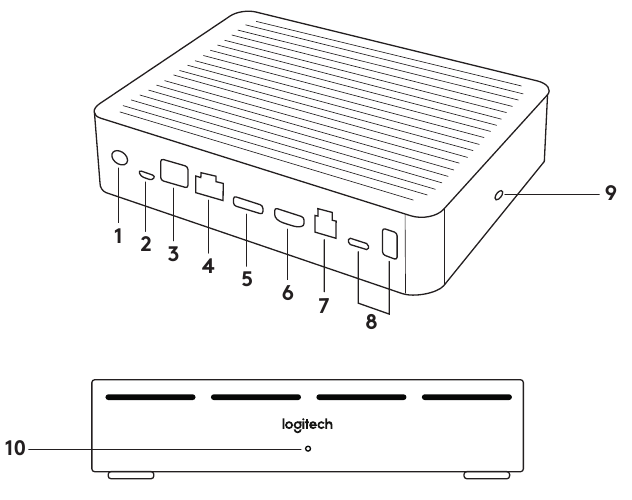

TABLE HUB (TAFEL-HUB)

1. Power (Stroom)
2. Mic Pod
3. Future Expansion (Toekomstige uitbreiding)
4. Connection To Display Hub (Verbinding met display-hub)
5. HDMI 1 In
6. HDMI 2 In
7. Meeting Room Computer USB (Vergaderruimtecomputer USB)
8. Future Expansion (Toekomstige uitbreiding)
9. Security Slot (Beveiligingsslot)
10. Power LED (Stroom-LED)

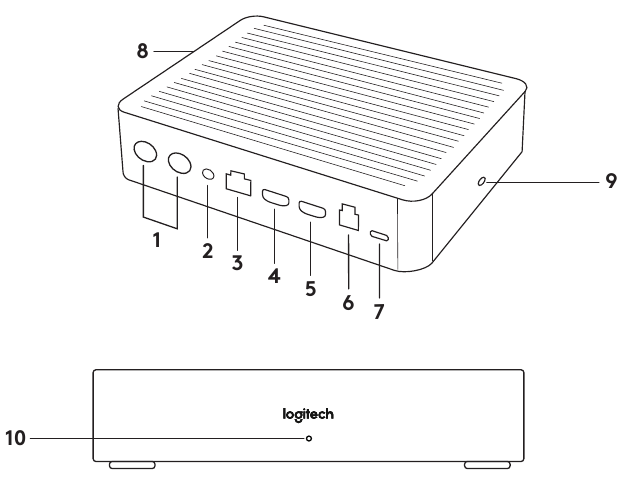

DISPLAY HUB (DISPLAY-HUB)

1. Speaker (Luidspreker)
2. Power (Stroom)
3. Connection To Table Hub (Verbinding met tafel-hub)
4. HDMI 1 Out
5. HDMI 2 Out
6. Meeting Room Computer USB (Vergaderruimtecomputer USB)
7. Camera
8. Security Slot (Beveiligingsslot)
9. Remote Control Pairing (Afstandsbediening koppelen)
10. Power LED (Stroom-LED)

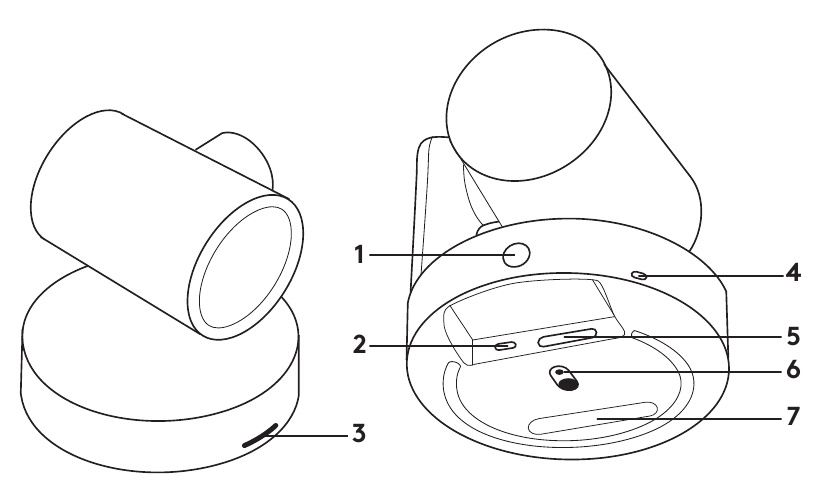

CAMERA

1. Remote control pairing button (Koppelingsknop afstandsbediening)
2. USB
3. Status LED (Status-LED)

4. Security slot (Beveiligingsslot)
5. MIPI
6. Tripod Thread (Statiefschroefdraad)
7. Expansion Slot (Uitbreidingsslot)

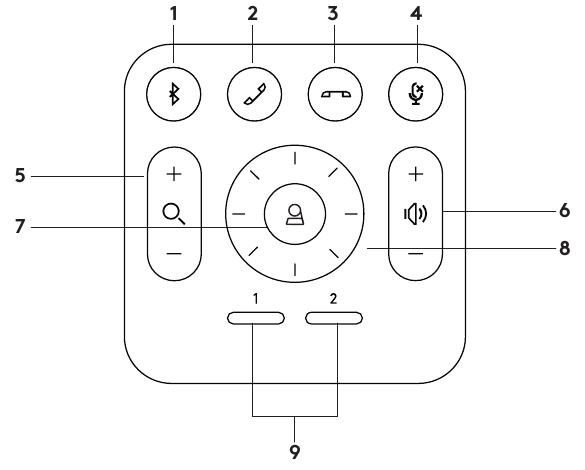

REMOTE (AFSTANDSBEDIENING)

1. Bluetooth pairing (Bluetooth-koppeling)
2. Call answer (Oproep beantwoorden)
3. Call end (Oproep beëindigen)
4. Microphone mute (Microfoon dempen)
5. Zoom in/out (In-/uitzoomen)

6. Volume up/down (Volume hoger/lager)
7. Home (Start)
8. Camera pan/tilt (Camera pannen/kantelen)
9. Camera presets (Camera-voorinstellingen)

Na het voltooien van de installatie kan het systeem worden gecontroleerd door de diagnostische applicatie uit te voeren die beschikbaar is op Logitech.com/support/Rally

MAAK VAN RALLY HET STANDAARDAPPARAAT

Zorg ervoor dat RALLY is gekozen als camera, luidspreker en microfoon in uw videoconferentietoepassingen Raadpleeg de documentatie van de applicatie voor verdere instructies over hoe u dit moet doen

EEN VIDEO-OPROEP STARTEN

Na het installeren van RALLY en ervoor te zorgen dat dit het standaardapparaat is in uw videoconferentietoepassing, start u de applicatie op de normale manier en geniet u van de voordelen van verbeterde audio en video

RALLY KOPPELEN AAN EEN BLUETOOTH-APPARAAT

U kunt RALLY gebruiken voor audiogesprekken wanneer deze is gekoppeld aan een Bluetooth-apparaat Om uw Bluetooth-apparaat aan RALLY te koppelen, volgt u deze eenvoudige stappen:

1. Houd de Bluetooth-knop op de afstandsbediening ingedrukt totdat u een knipperend blauw lampje op de camera en microfoons ziet
2. Plaats uw mobiele apparaat in de Bluetooth-koppelmodus en selecteer "Logitech Rally"
3. U bent nu klaar om RALLY te gebruiken voor audiogesprekken

EEN AFSTANDSBEDIENING KOPPELEN AAN RALLY

RALLY en de afstandsbediening zijn in de fabriek gekoppeld U kunt maximaal 5 afstandsbedieningen aan RALLY koppelen om het gemakkelijker te maken het systeem in grotere ruimtes te bedienen Of, als u een afstandsbediening aan de camera moet koppelen, bijvoorbeeld bij het vervangen van een verloren afstandsbediening, doet u het volgende:

1. Houd de knop op de camera ingedrukt totdat de LED knippert
2. Houd de knop op de Display-Hub ingedrukt totdat de LED knippert
3. Houd de Bluetooth-knop op de afstandsbediening ingedrukt totdat de LED's op zowel de camera als de Display-Hub stoppen met knipperen
4. Als het koppelen mislukt, herhaalt u de stappen vanaf stap 1

CAMERA-INSTELLINGEN-TOEPASSING

Gebruik dit programma om de camera pan, tilt, zoom, focus en beeldkwaliteit (zoals helderheid en contrast) te bedienen vanuit een software kan worden www.logitech.com

RALLY VERBETEREN

Er zijn verschillende optionele accessoires die de installatie vereenvoudigen en het mogelijk maken om RALLY in grotere ruimtes te gebruiken:

1. Rally Mounting Kit (Rally montagekit): Montagebeugels voor de tafel-hub, display-hub, camera en luidsprekers
2. Extra Mic Pods (Extra microfoonpods): RALLY kan tot 7 microfoonpods ondersteunen, waardoor een grote flexibiliteit in de ruimtegrootte en -configuratie mogelijk is
3. Mic Pod Hub (Microfoonpod-hub): Wordt gebruikt om microfoonroutering te vertakken en de meeste microfoonpod-bekabeling onder de tafel te laten lopen De microfoonpod-hub heeft 3 aansluitingen die kunnen worden aangesloten op een combinatie van microfoonpods of andere microfoonpod-hubs
4. TV mount (TV-bevestiging): Werkt met een van de camera- of luidsprekerbevestigingsbeugels De tv-bevestiging kan in paren worden gebruikt om de camera en luidspreker boven en onder de tv te monteren

VOOR MEER INFORMATIE

U kunt aanvullende informatie over RALLY vinden, waaronder:

• Veelgestelde vragen
• Software om functies in verschillende applicaties in te schakelen
• Hoe vervangende onderdelen en meer te bestellen op www.logitech.com/support/Rally

© 2020 Logitech, Logi en het Logitech-logo zijn handelsmerken of geregistreerde handelsmerken van Logitech Europe SA en/of haar aangesloten bedrijven in de VS en andere landen Alle andere handelsmerken zijn eigendom van hun respectieve eigenaars Logitech aanvaardt geen verantwoordelijkheid voor eventuele fouten in deze handleiding De hierin opgenomen informatie kan zonder voorafgaande kennisgeving worden gewijzigd
