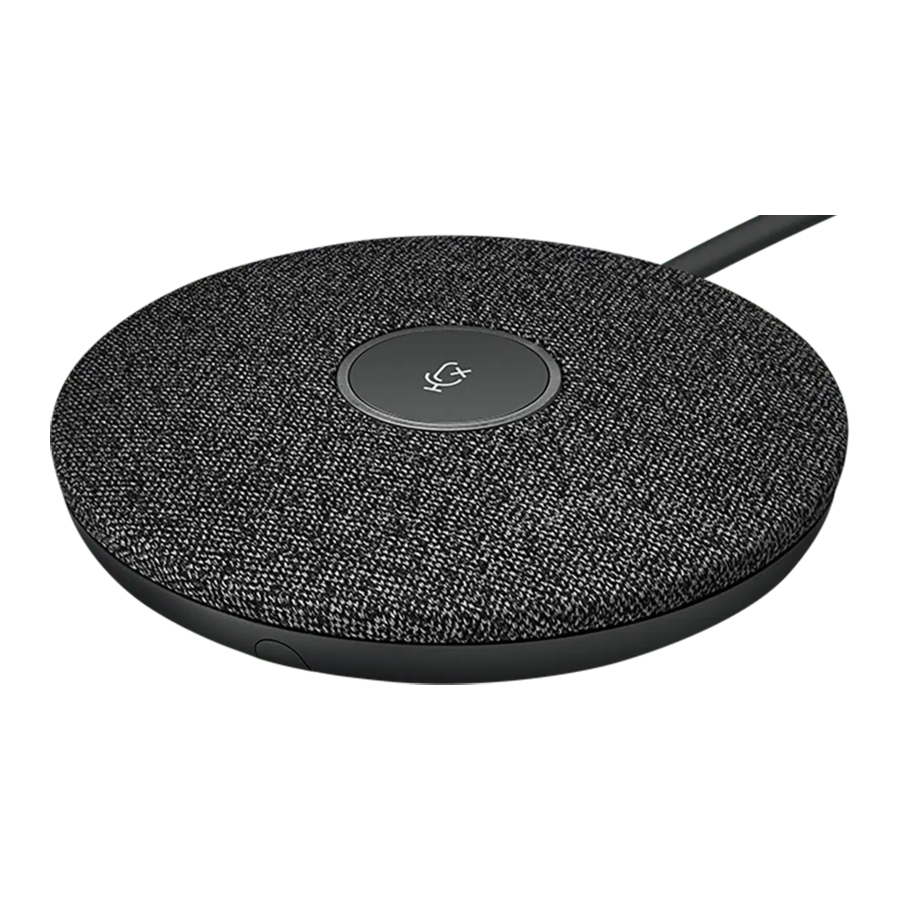

Logitech RALLY MIC POD - PLAATSINGSGIDS

HET JUISTE VIDEOCONFERENTIESYSTEEM KIEZEN VOOR ELKE RUIMTE

Bij het bepalen welk camerasysteem het beste is voor een bepaalde ruimte, is het belangrijk om een aantal factoren te overwegen. Een combinatie van de zoomprestaties van de camera, het volume van de luidsprekeruitvoer en het microfoonbereik kunnen helpen bij het maken van de beste keuze.

Hieronder volgen algemene richtlijnen^* die u kunt volgen bij het bepalen waar u welk Rally-apparaat plaatst.

• Rally Bar Mini is ideaal voor kleine tot middelgrote ruimtes met doorgaans 3 tot 12 personen, tot 5,5 x 6 m (18' x 20') of 33 m².
• Rally Bar is ideaal voor middelgrote tot grote ruimtes met doorgaans maximaal 20 personen, tot 4,5 m x 8 m (15' x 26') of 36 m².
• Rally Plus is geoptimaliseerd voor grotere ruimtes met doorgaans maximaal 46 personen, tot 8,5 m x 12 m (28' x 40') of 102 m².

^*Volg deze richtlijnen of test het systeem in afzonderlijke ruimtes voor optimale prestaties.

De Rally-systemen zijn behoorlijk flexibel en kunnen met extra microfoonpods ruimtes van grotere afmetingen aan. De ingebouwde microfoons in Rally Bar en Rally Bar Mini ondersteunen beide een microfoonbereik tot 7 m (23 ft). Er zijn echter situaties waarin een ruimte baat zou hebben bij extra microfoons, zoals U-vormige tafels of bijzonder lange tafels. Voor deze situaties ondersteunt Rally Bar maximaal vier Rally Mic Pods en Rally Bar Mini maximaal drie.
^* Voor grotere ruimtes ondersteunt Rally Plus maximaal zeven Rally Mic Pods.

^*Zie "Accessoires" hieronder voor aanbevolen producten bij gebruik van externe microfoonpods.

MICROFOONPODS IN HET PLAFOND VERSUS MICROFOONPODS OP DE TAFEL

Nadat u het juiste Rally-systeem en het aantal microfoonpods hebt gekozen, kunt u ook overwegen om microfoonpods op de tafel of aan het plafond te monteren. Beide opties – montage op een tafel of montage aan het plafond – bieden vergelijkbare prestaties, zolang de microfoonpods in dezelfde configuratie ten opzichte van elkaar zijn gepositioneerd en de plafondhoogte maximaal 3 meter is. Bij hogere plafonds plaatst u de microfoonpods dichter bij elkaar. Omdat de akoestiek van de ruimte kan variëren, wordt het aanbevolen om de configuratie te testen.

In de meeste ruimtes kunnen bevredigende prestaties worden bereikt met aan het plafond gemonteerde microfoonpods. In situaties met atypische HVAC-systemen of aanzienlijk hogere plafonds bieden verschillende Logitech Collaboration Partners oplossingen voor plafondmicrofoons voor deze akoestisch uitdagende omgevingen.

RALLY BAR & RALLY BAR MINI

Rally Bar en Rally Bar Mini zijn de nieuwste oplossingen voor videovergaderruimtes van Logitech. Deze twee videobars kunnen worden gebruikt als zelfstandige apparaten of als USB-videobars die zijn aangesloten op vrijwel elke pc of Mac. Zie logitech.com/vc voor meer informatie.

LUIDSPREKERMODI: STANDAARD VERSUS LUIDSPREKER BOOST-MODUS

Wanneer externe microfoonpods zijn aangesloten op Rally Bar of Rally Bar Mini, kunnen ze in een van de twee modi werken: de standaardluidsprekermodus of de Speaker Boost-modus.

• In de standaardinstelling werken de interne microfoons van de camera automatisch samen met de externe microfoonpods.
• In Speaker Boost Mode werken alleen de externe microfoonpods. De interne microfoons van de camera zijn uitgeschakeld.

Speaker Boost Mode heeft een aantal voordelen ten opzichte van de standaardconfiguratie. Het is luider, om te beginnen. Standaard staat het luidsprekervolume van de camera op een geschikt niveau voor de echo-onderdrukking. Omdat Speaker Boost Mode de interne microfoons uitschakelt, kan het luidsprekervolume met 3 decibel (dB) worden verhoogd zonder echo te creëren.

Het tweede voordeel van Speaker Boost Mode is dat stemmen in een videovergadering consistenter klinken wanneer ze worden opgenomen met één type microfoon (alleen externe microfoonpods) in plaats van twee (externe microfoonpods plus interne microfoons in de bar).

Of u nu Speaker Boost Mode of de standaardinstellingen gebruikt, hangt af van de grootte en configuratie van de ruimte. In de rest van dit artikel geven we diagrammen voor ruimtes die zijn geoptimaliseerd met en zonder Speaker Boost Mode.

TYPISCHE MICROFOONPOD-CONFIGURATIES

Deze sectie bevat voorbeelden van de plaatsing van microfoonpods bij gebruik van een Rally-vergadercamera in een standaardconfiguratie— zonder Speaker Boost Mode.

In de standaardconfiguratie zijn zowel externe microfoonpods als interne microfoons actief. De interne microfoons vangen stemmen dichter bij de videobar op, terwijl de externe microfoonpods stemmen opvangen die verder weg zijn.

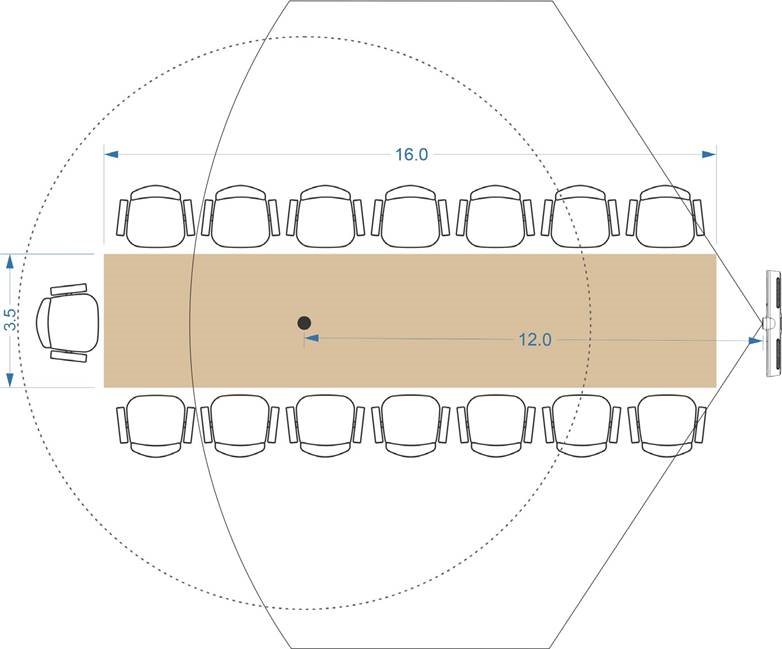

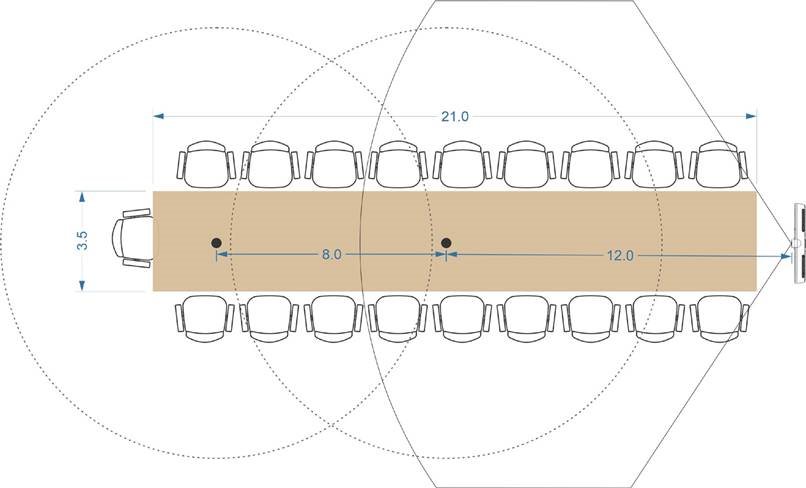

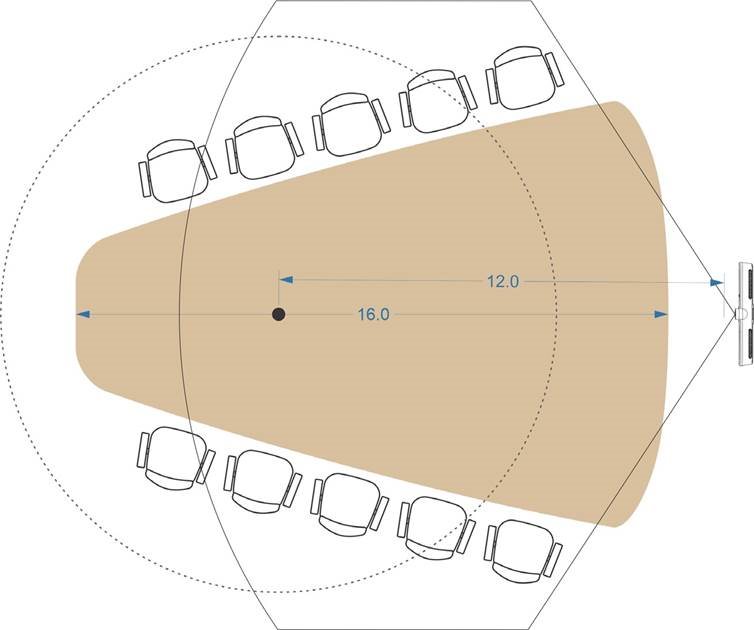

Het onderstaande diagram is de meest elementaire configuratie voor het uitbreiden van het microfoonbereik. De eerste microfoonpod moet op 3,7 m (12') van de videobar worden gemonteerd om voldoende overlap van het microfoonpodbereik te garanderen. Elke microfoonpod heeft een opnamebereik van 4,6 m (15') diameter.

Elke extra microfoonpod moet op 2,4 m (8 ft) afstand van elkaar worden geplaatst, omdat dit de beste overlappende dekking biedt. U zult ook merken dat dit de afstand is die wordt gedefinieerd door de kabellengte van de microfoonpod bij gebruik van Rally Mic Pod Mounts.

Een veel voorkomende configuratie waarbij twee microfoonpods worden aanbevolen, is een driehoekige vergadertafel. Hier worden de microfoonpods aan weerszijden van de tafel gemonteerd. Dit biedt niet alleen microfoonbereik aan de tafel, maar ook voor degenen die langs de muur zitten of op een whiteboard schrijven.

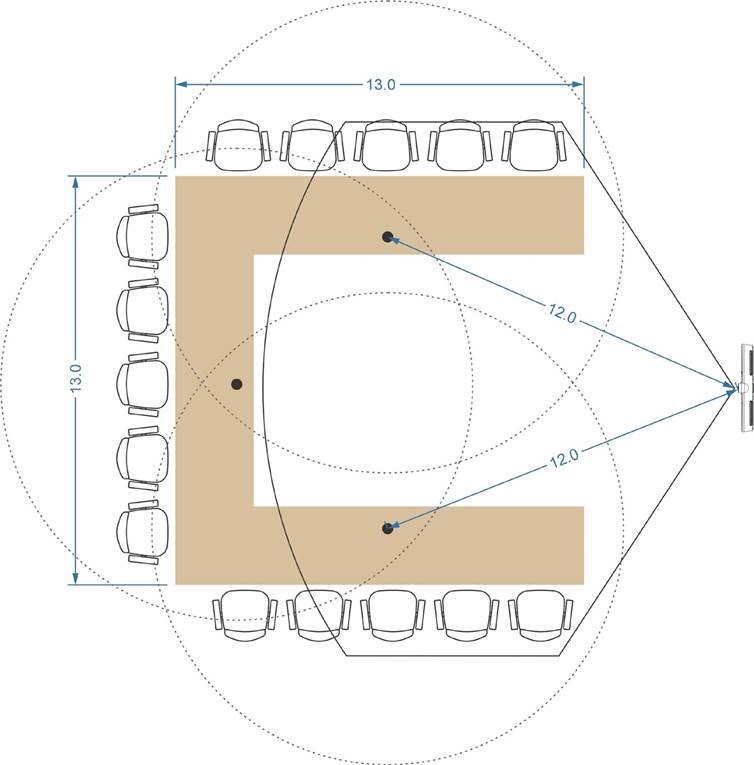

Voor U-vormige tafels of klaslokaalconfiguraties zijn drie microfoonpods¹ ideaal en bieden ze een uitstekende microfoondekking. Ook hier geldt dat de twee microfoonpods die zich het dichtst bij de videobar bevinden, niet meer dan 3,7 m (12 ft) van de camera mogen worden geplaatst. Een haalbare optie voor U-vormige tafels is om het systeem in Speaker Boost Mode te laten werken (zie hieronder).

MICROFOONPOD-CONFIGURATIES VOOR SPEAKER BOOST MODE

Deze sectie bevat voorbeelden van de plaatsing van microfoonpods bij gebruik van een Rally-vergadercamera in Speaker Boost Mode.

Bij gebruik van Speaker Boost Mode zijn alleen de externe microfoonpods actief. Dus, hoewel de configuratie vergelijkbaar is met een typische opstelling, wordt er nu een extra microfoonpod dichter bij de videobar gebruikt om stemmen in de buurt van de voorkant van de kamer op te vangen.

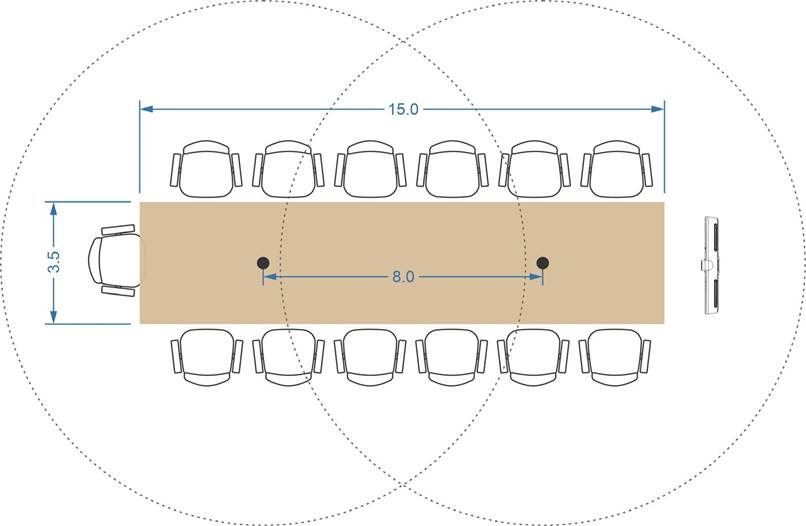

Twee microfoonlay-out:

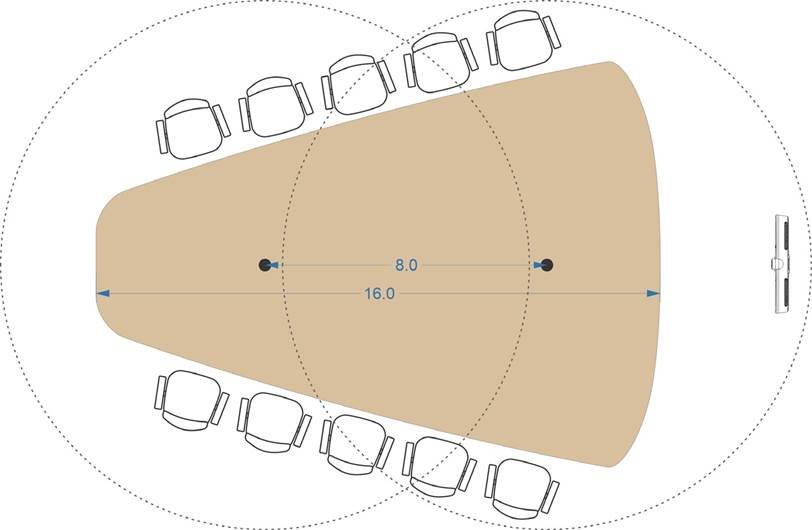

Een andere configuratie met twee microfoons wordt hieronder weergegeven. Nogmaals, er wordt een driehoekige tafel gebruikt; in dit geval is het echter alleen belangrijk om de stemmen op te vangen van degenen die aan tafel zitten.

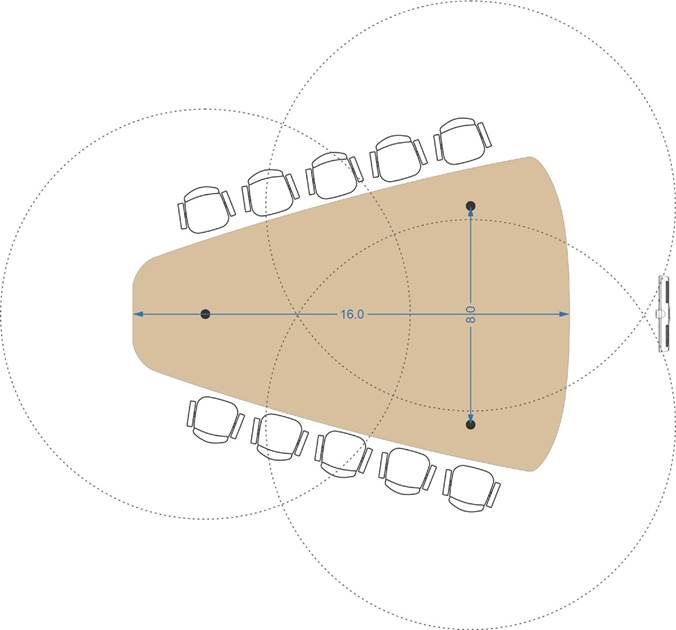

In een scenario waarin er zitplaatsen langs de rand van de kamer zijn of whiteboards vaak worden gebruikt, verbetert een alternatieve lay-out van de microfoonpods de dekking voor degenen die zich verder van de tafel bevinden. In dit geval wordt een Rally Mic Pod-verlengkabel gebruikt tussen de eerste en tweede microfoonpod om een grotere afstand mogelijk te maken.

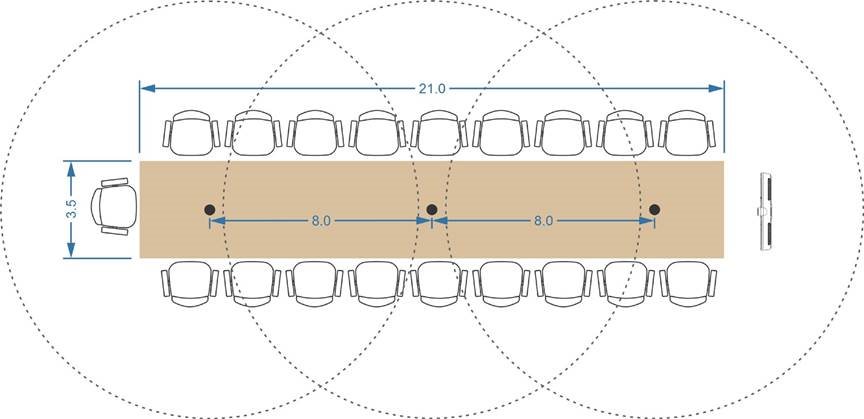

Een andere veel voorkomende configuratie is drie microfoonpods op een langere tafel. Nogmaals, de microfoonpods staan 2,4 m (8 ft) uit elkaar.

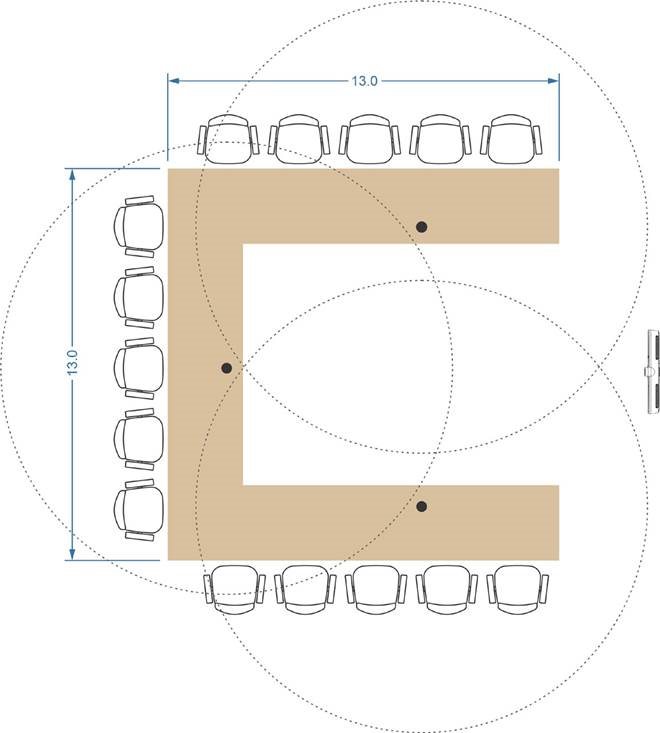

In een U-vormige tafelconfiguratie zijn de microfoonpods gericht op de voorkant van de kamer om een adequate dekking te garanderen voor degenen die het dichtst bij de voorkant van de kamer zitten en naar de camera kijken. Nogmaals, de microfoonpods moeten niet meer dan 2,4 m (8 ft) uit elkaar staan.

RALLY PLUS

Rally Plus is ontworpen voor meer flexibiliteit in grotere ruimtes en ondersteunt maximaal zeven microfoonpods en zeven microfoonpod-hubs.

Aangezien Rally Plus alleen externe microfoonpods gebruikt, komt hun plaatsing overeen met wat hierboven is beschreven met Rally Bar en Rally Bar Mini in Speaker Boost Mode. Nogmaals, microfoonpods moeten maximaal 2,4 m (8 ft) uit elkaar staan en er moet rekening worden gehouden met waar mensen zich in de kamer bevinden, hetzij aan de vergadertafel, hetzij langs de muren.

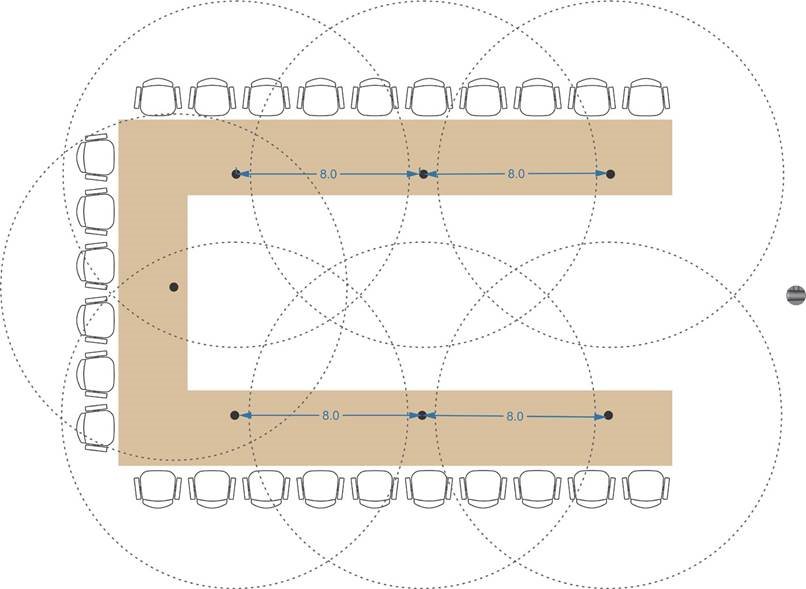

Met maximaal zeven microfoonpods kunnen verschillende grotere configuraties worden ondersteund, zoals grote U-vormige tafels:

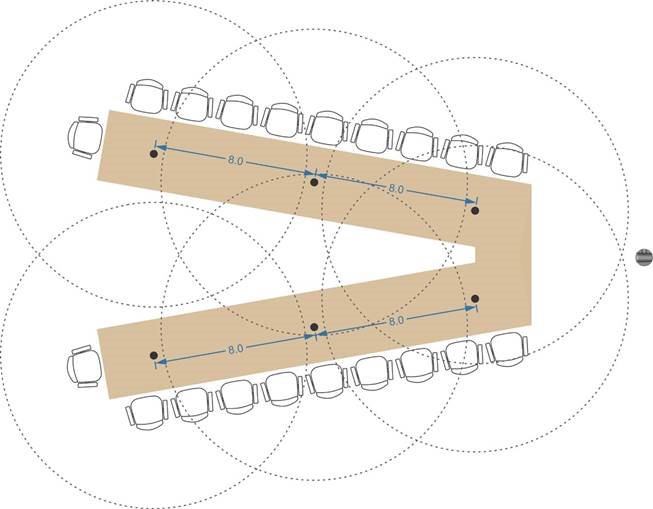

Of V-vormige tafels:

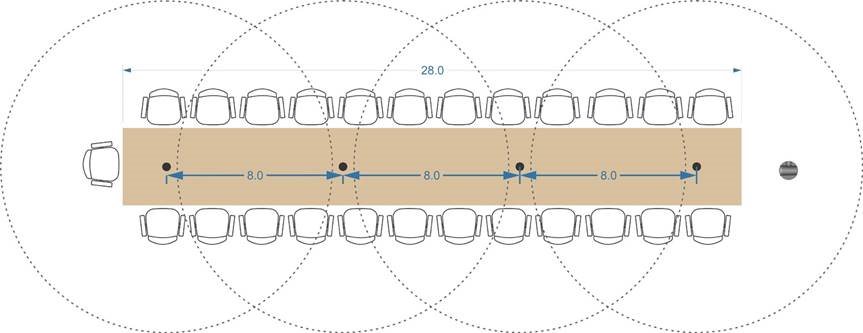

Of zelfs gewoon langere tafels:

ACCESSOIRES

Er zijn drie accessoireproducten die we aanbevelen voor elke installatie met behulp van externe microfoonpods:

Rally Mic Pod-verlengkabel is een plenum- en ECA-gecertificeerde kabel van 10 meter waarmee microfoonpods verder van de videobar kunnen worden geplaatst. Er kunnen maximaal twee verlengkabels worden gebruikt met Rally Bar en Rally Bar Mini, en er kan er één worden gebruikt met Rally en Rally Plus.

• Met Rally Bar en Rally Bar Mini kunnen de twee verlengkabels overal in de volgorde van microfoonpods en verlengkabels worden geplaatst.
• Met Rally en Rally Plus moet de verlengkabel worden aangesloten op de tafelhub.

Rally Mic Pod Hub bevat drie connectoren en een kabel van 2,9 m (9,5 ft) die installateurs de flexibiliteit biedt om de plaatsing van de microfoon aan te passen.
Opmerking: Rally Bar ondersteunt twee Mic Pod Hubs en vier Mic Pods. Rally Bar Mini ondersteunt twee Mic Pod Hubs en drie Mic Pods. Met Rally en Rally Plus kunnen zeven Mic Pod Hubs en zeven Mic Pods worden gebruikt.

Rally Mic Pod Mount bevestigt de microfoonpod op een gewenste locatie op de tafel of het plafond en houdt de kabels verborgen. Verkrijgbaar in grafiet of wit.

Ga voor meer informatie over het configureren van een van de Rally-vergadercamera's en geluidssystemen naar prosupport.logi.com

Neem contact op met uw reseller of neem contact met ons op via www.logitech.com/vcsales Logitech Americas
7700 Gateway Blvd. Newark, CA 94560 USA
Logitech Europe S.A. EPFL - Quartier de l'Innovation Daniel Borel Innovation Center CH - 1015 Lausanne Logitech Asia Pacific Ltd.
Tel: 852-2821-5900
Fax: 852-2520-2230
Rally Bar ondersteunt vier Rally Mic Pods; Rally Bar Mini ondersteunt er drie.
