Salus RX10RF - Handleiding netwerkregelmodule

Inleiding

De RX10RF-regelmodule is een extern element in het SALUS Smart Home-systeem dat AAN gaat wanneer een verwarmingssignaal wordt ontvangen van thermostaten in hetzelfde netwerk. Het kan een bekabelde verbinding tussen de KL08RF-bedradingskast en de ketel vervangen. In een systeem met TRV-koppen is het een optioneel apparaat dat de warmtebron activeert. Om de RX10RF te laten samenwerken met draadloze SALUS Smart Home-serie thermostaten, moet deze worden gebruikt met een CO10RF-coördinator (in offline-modus) of internetgateway UGE600 (in online-modus) en de SALUS Smart Home-applicatie. Deze module kan werken als ontvanger:

• van alle thermostaten (RX1-modus) - reageert op elk verwarmingscommando van alle SALUS Smart Home-thermostaten in het ZigBee-netwerk
• van één thermostaat (RX2-modus) - reageert op het verwarmingscommando van één SALUS Smart Home-thermostaat in het ZigBee-netwerk

Opmerking: met één ZigBee-netwerkcoördinator (CO10RF of UGE600) kunnen slechts twee modules worden gebruikt, één in RX1-modus en één in RX2-modus.

Productconformiteit

Richtlijnen: Elektromagnetische compatibiliteit EMC 2014/30/EU, Laagspanningsrichtlijn LVD 2014/35/EU, Richtlijn radioapparatuur RED 2014/53/EU en RoHS 2011/65/EU. Volledige informatie is beschikbaar op de website www.saluslegal.com

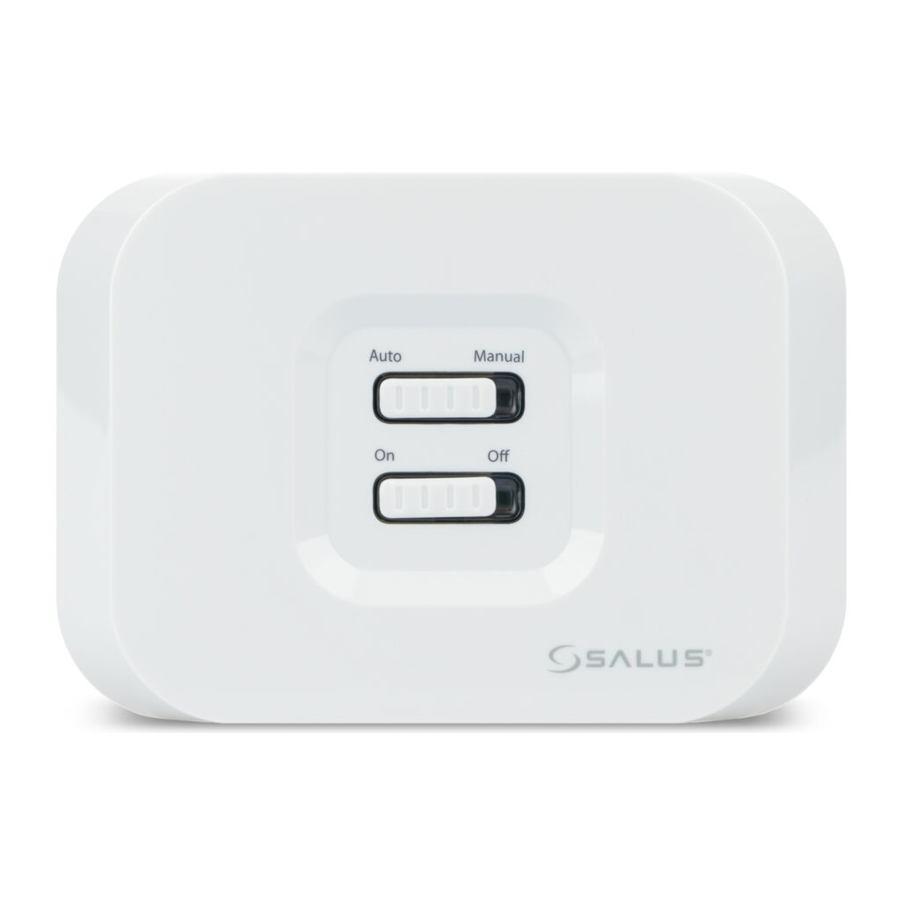

Beschrijving van schakelaars en LED-diodes

AUTO-MODUS - Wanneer de bovenste schakelaar van de RX10RF-ontvanger is ingesteld op AUTO, betekent dit dat het verwarmingsapparaat AAN/UIT wordt geschakeld in overeenstemming met het verzoek van een zender (thermostaat).

De onderste schuifregelaar AAN/UIT is inactief in de automatische modus.

HANDMATIGE MODUS - Wanneer de bovenste schakelaar is ingesteld op MANUAL, betekent dit dat het verwarmingsapparaat handmatig AAN/UIT wordt geschakeld met de onderste AAN/UIT-schakelaar.

In het geval van een communicatiestoornis of een defect aan de zender, kunt u de handmatige modus gebruiken om het verwarmingsapparaat te bedienen totdat het probleem is opgelost.

Beschrijving van de aansluitingen

Aansluiting	Functie
L, N	230 V AC-voeding
	Aarde
COM, NO	Potentiaalvrije uitgang, normaal open contacten

Installatie

De RX10RF-ontvanger moet worden gemonteerd op een plaats waar een 230 V-voeding beschikbaar is en de draadloze connectiviteit niet kan worden verstoord.

De voeding van de ontvanger moet worden beschermd door een zekering (max. 16 A). De installatieplaats van de ontvanger mag niet worden blootgesteld aan vocht. Er zijn verschillende opties om de ontvanger aan te sluiten op het verwarmingsapparaat. Alle draden moeten in de behuizing van de ontvanger worden aangesloten op de juiste ingangen. De aarding is niet nodig voor de correcte werking van de ontvanger, maar wordt aanbevolen als dit mogelijk is.

1. Draai de schroeven van de onderste behuizing van de ontvanger los en open de behuizing.

2. Monteer de achterste behuizing van de ontvanger en sluit de draden aan volgens het juiste schema voor uw verwarmingsapparaat.

3. Plaats de voorste behuizing terug. Draai de schroeven aan de onderkant van de behuizing van de ontvanger vast.


Bedradingsschema's

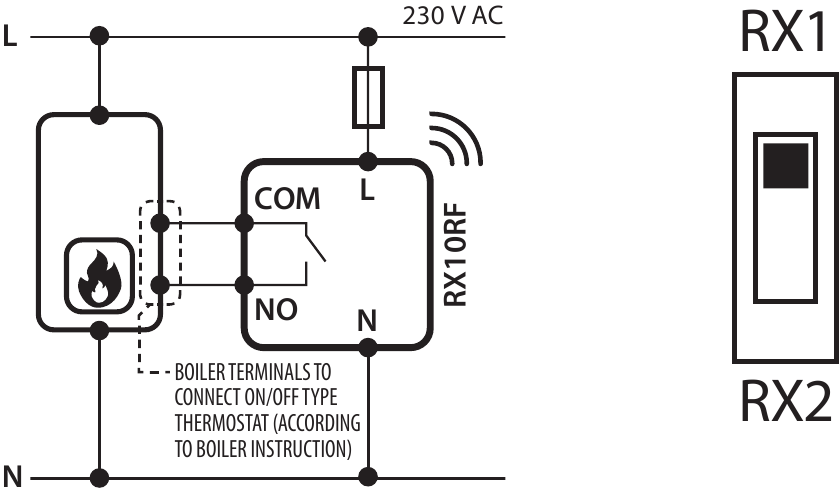

Ontvanger geconfigureerd in de RX1-modus
(draadloze ketelregelmodule)

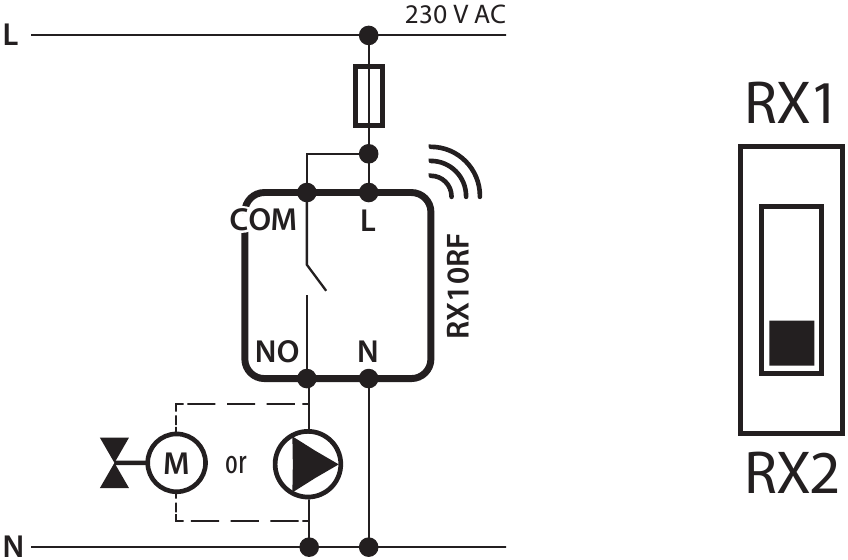

Ontvanger geconfigureerd in de RX2-modus
(individuele regeling voor afzonderlijke verwarmingszone)

Moduleconfiguratie in RX1-modus (standaardoptie)

Opmerking: Voordat u de behuizing opent, koppelt u het apparaat los van de voeding van 230V~.

In de module bevindt zich een schakelaar voor de werkingsmodus. De RX1-positie betekent dat de module reageert op RX1 een verwarmingssignaal van elke SALUS Smart Home-thermostaat in het ZigBee-netwerk (van veel verwarmingszones).
Module geconfigureerd in RX1-modus - zal de andere RX10RF-ontvanger (geconfigureerd in de RX2-modus) in hetzelfde netwerk NIET inschakelen.

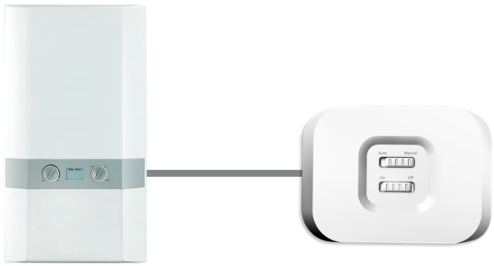

Ontvanger geconfigureerd in de RX1-modus - als een externe ketelregelmodule.
De ontvanger is aangesloten op de ketel volgens het juiste bedradingsschema.

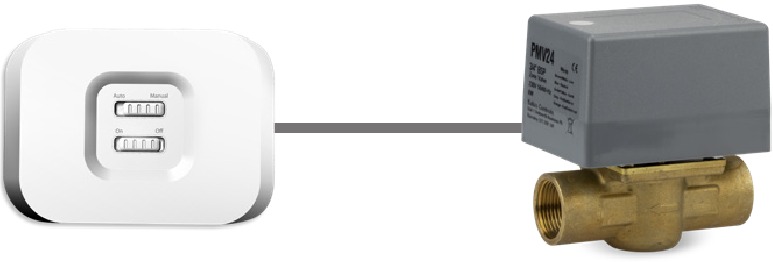

Moduleconfiguratie in RX2-modus

Opmerking: Voordat u de behuizing opent, koppelt u het apparaat los van de voeding van 230V~.

In de module bevindt zich een schakelaar voor de RX1-werkingsmodus. De RX2-positie betekent dat de module alleen reageert op een verwarmingssignaal van één SALUS Smart Home-thermostaat in het ZigBee-netwerk (van één verwarmingszone).
De SALUS Smart Home-serie thermostaat moet tijdens de installatie worden geconfigureerd om met de module in de RX2-modus te werken. (Meer informatie vindt u in de gebruikershandleiding van de SALUS Smart Home-serie thermostaat).
Module geconfigureerd in RX2-modus - zal de andere RX10RF-ontvanger (geconfigureerd in de RX1-modus) in hetzelfde netwerk inschakelen.

Ontvanger geconfigureerd in het RX2-systeem - voor individuele regeling van de verwarmingszone.
De ontvanger is aangesloten op de klep/pomp volgens het juiste bedradingsschema.

Koppelen in lokale modus (offline)

(met UGE600-gateway of CO10RF-coördinator, zonder internetverbinding)

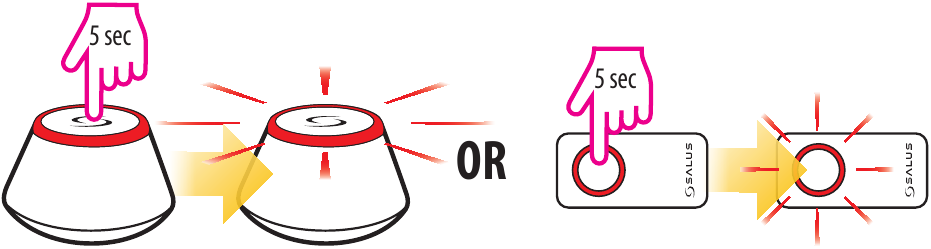

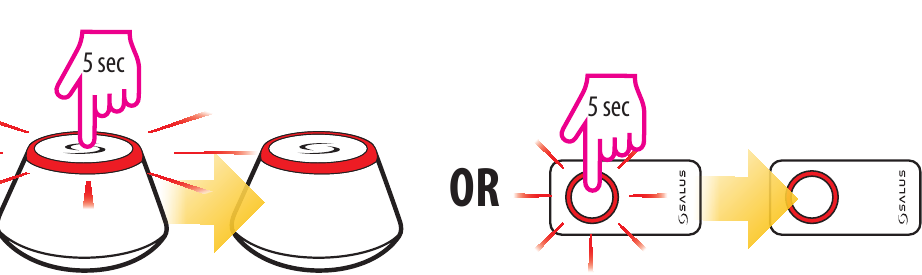

1. Open het ZigBee-netwerk.


   Let op: Gebruik de CO10RF-coördinator niet met de UGE600-gateway!

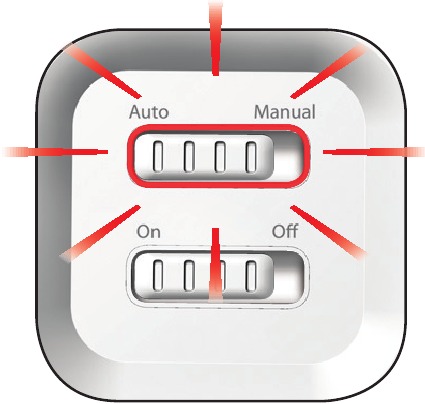

2. Sluit de ontvanger gewoon aan op de voeding en zet de onderste schakelaar in de AAN-stand - de rode led begint te knipperen.


   Als het systeem de module niet wil detecteren, drukt u op de knop „RESET" om de module te „verversen".

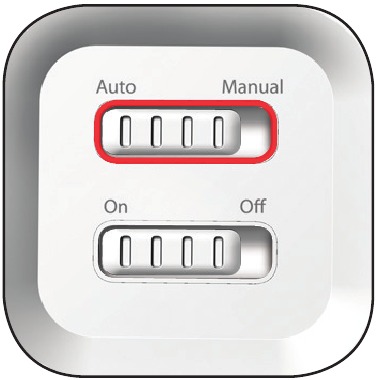

3. Wanneer het koppelingsproces van de ontvanger is voltooid, stopt het rode ledlampje met knipperen. RX10RF koppelen met het ZigBee-netwerk gaat automatisch, het is niet nodig om op extra knoppen te drukken.

4. Om andere SALUS Smart Home-apparaten te koppelen, leest u de instructies in de handleiding van het betreffende model.
5. Sluit het ZigBee-netwerk.

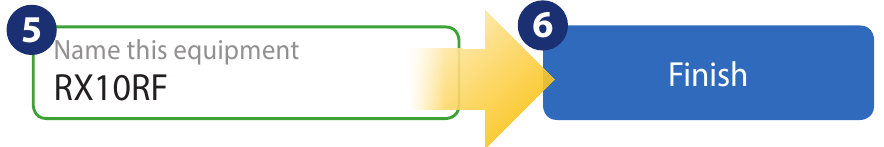

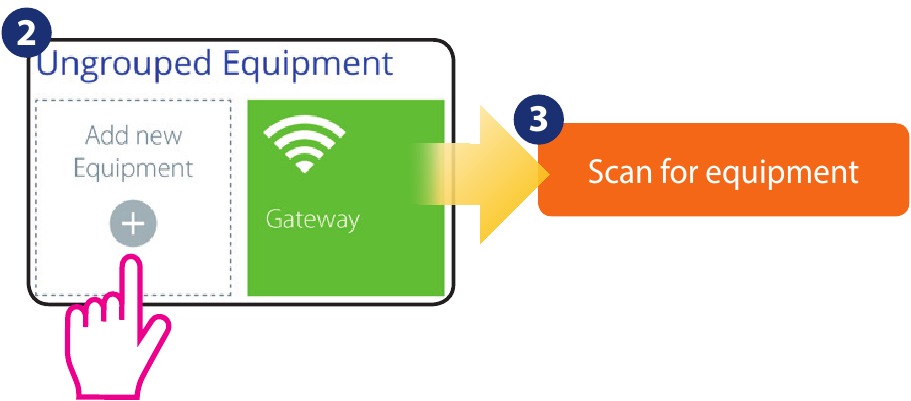

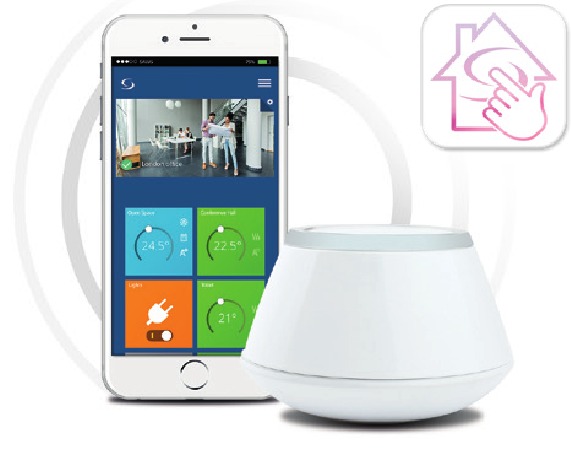

Koppelen via applicatie (online)

(met UGE600-gateway en internetverbinding)

SALUS Smart Home

Als het systeem de module niet detecteert, drukt u op de knop „RESET" om de module te „verversen".

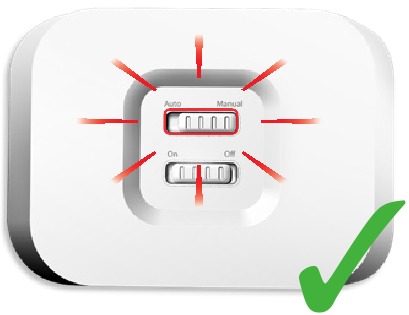

Wanneer het koppelingsproces van de ontvanger is voltooid, verschijnt de RX10RF-module in de applicatie en stopt het lampje op de module met knipperen.

Twee modules in één ZigBee-netwerk

Let op: Twee RX10RF-modules (ontvangers) kunnen worden gekoppeld aan één UGE600-gateway:

• eerst in RX1-modus
• tweede in RX2-modus

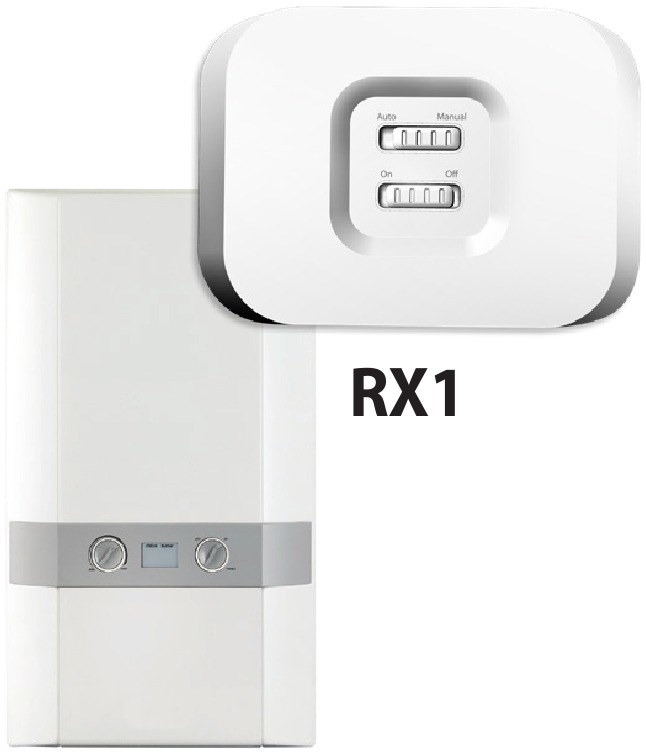

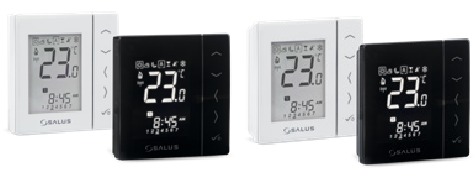

START RX1

Elke thermostaat kan de RX10RF-module inschakelen die is geconfigureerd in de RX1-modus.

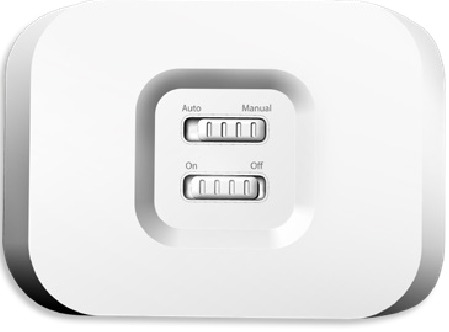

START RX2

Slechts één thermostaat kan de RX10RF-module inschakelen die is geconfigureerd in de RX2-modus...

RX2

...wanneer de RX10RF (geconfigureerd als RX2) is ingeschakeld, wordt de RX10RF (geconfigureerd als RX1) ook ingeschakeld.

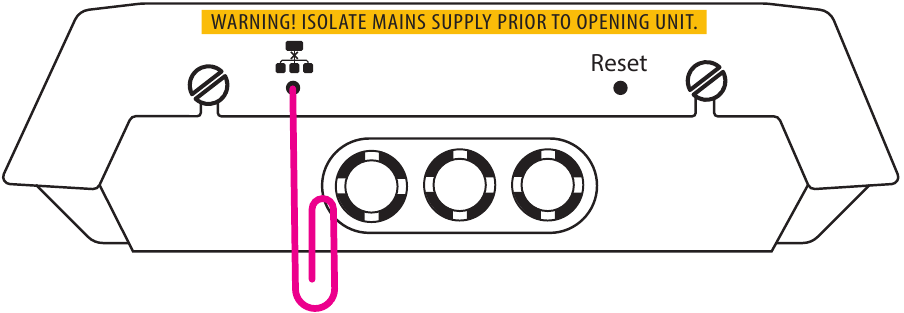

PAIR / IDENTIFICATIE-knop

De knop wordt gebruikt voor het koppelen/verwijderen van de module, evenals voor identificatie in het ZigBee-netwerk.
Als de module is gekoppeld aan het ZigBee-netwerk, verwijdert u het apparaat uit het netwerk door de koppelingsknop 5 seconden ingedrukt te houden. Wanneer het apparaat uit het ZigBee-netwerk is verwijderd, knippert het rode ledlampje twee keer per seconde. Om de module opnieuw aan het netwerk toe te voegen, drukt u op de knop RESET om de module te vernieuwen.
Om te controleren of het apparaat zich in het ZigBee-netwerk bevindt (identificatiemodus), drukt u op de knop gedurende 1 seconde. Het groene ledlampje op de ontvanger en de lampjes op de CO10RF-coördinator of UGE600-internetgateway beginnen te knipperen. Om de identificatiemodus te verlaten, drukt u nogmaals op de knop.


SCHAKEL DE NETVOEDING UIT VOORDAT U HET APPARAAT OPENT.

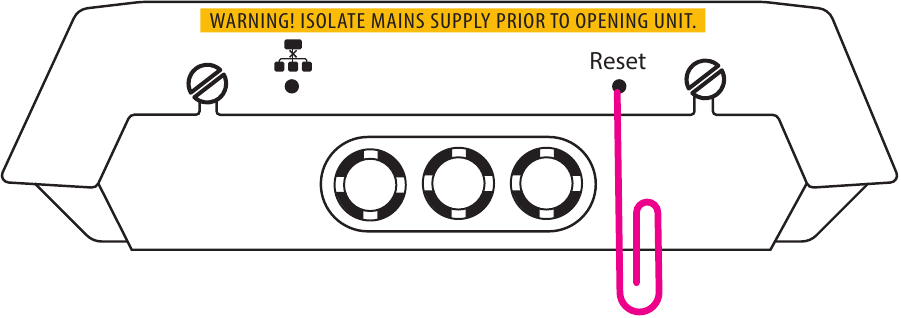

RESET-knop

Aan de onderkant van de RX10RF bevindt zich een RESET-knop. Gebruik deze om de module te vernieuwen.
Als de RX10RF-module om de een of andere reden niet goed werkt, drukt u op de RESET-knop zoals weergegeven op de afbeelding hieronder en ontkoppelt u de module vervolgens enkele minuten van de stroomtoevoer.


SCHAKEL DE NETVOEDING UIT VOORDAT U HET APPARAAT OPENT.

Technische gegevens

Veiligheidsinformatie

Gebruik in overeenstemming met nationale en EU-voorschriften. Gebruik het apparaat zoals bedoeld en houd het in droge toestand. Product uitsluitend voor gebruik binnenshuis. De installatie moet worden uitgevoerd door een gekwalificeerd persoon in overeenstemming met nationale en EU-voorschriften. Het apparaat moet losgekoppeld blijven van de stroomvoorziening voordat de behuizing wordt verwijderd. Koppel in een noodsituatie een enkel onderdeel of het gehele SALUS Smart Home-systeem los van de stroomvoorziening. Tijdens de installatie moet het apparaat losgekoppeld zijn van de 230 V-stroomvoorziening!
