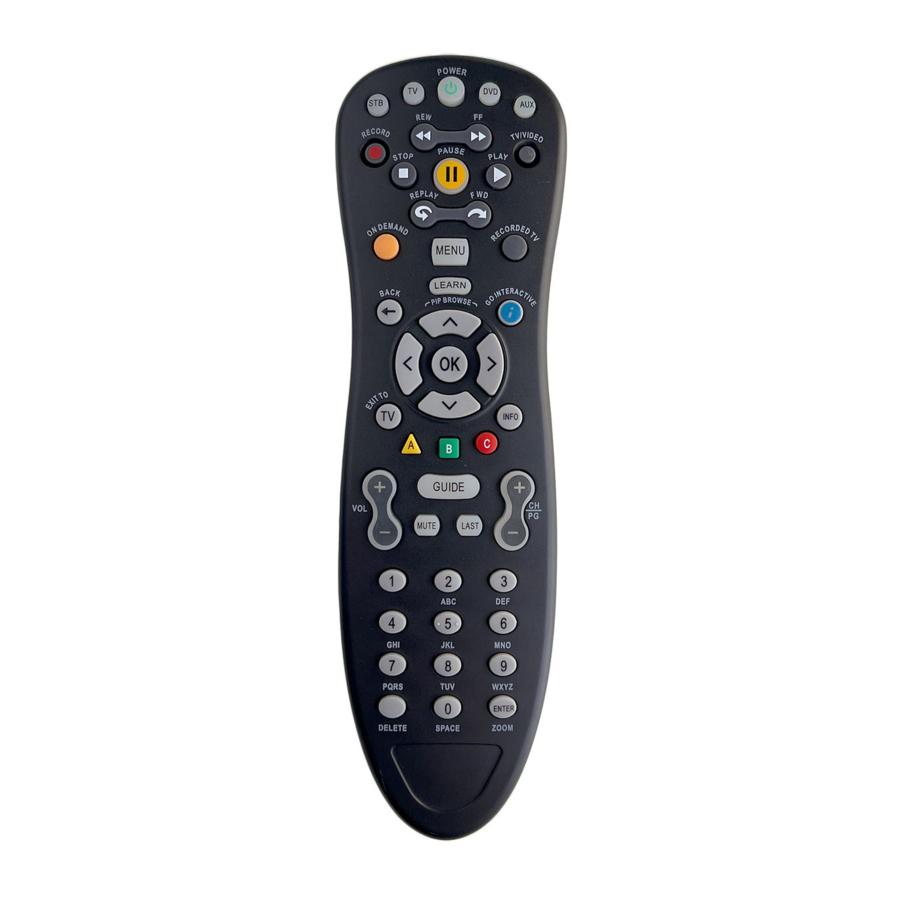

Motorola MXv3 - Handleiding voor geavanceerde afstandsbediening

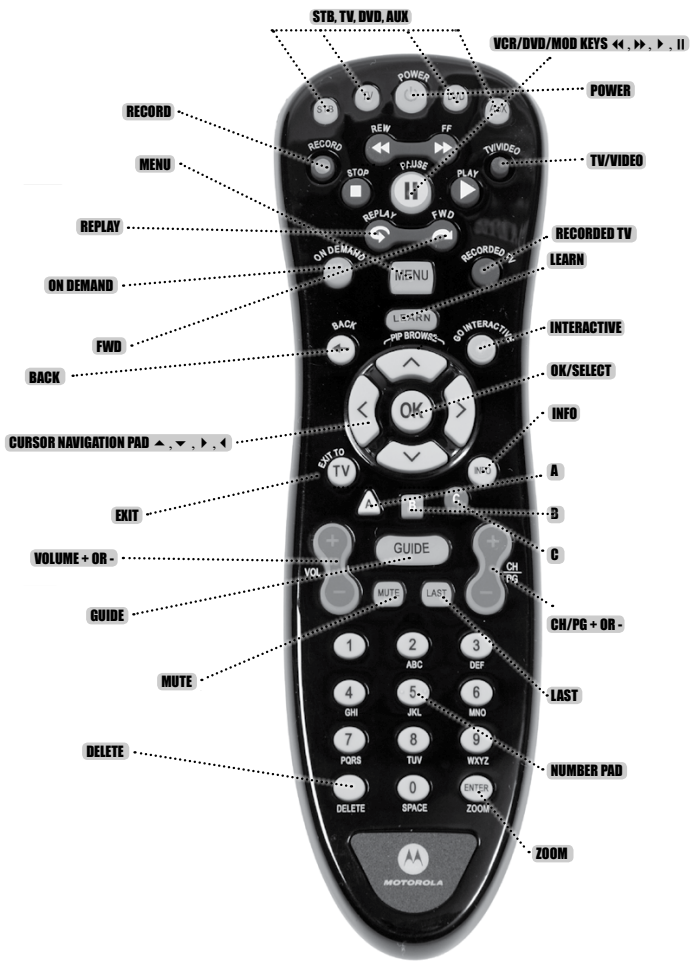

FUNCTIES VAN DE KNOPPEN

RECORD (Opnemen)
Regelt de opnamefuncties (alleen beschikbaar op digitale videorecorder-settopboxen)

MENU (Menu)
Geeft het applicatiemenu weer

REPLAY (Herhalen)
Speelt de voorgaande seconden van een programma opnieuw af

ON DEMAND (Op aanvraag)
Biedt rechtstreekse toegang tot het On Demand-kanaal

FWD (Vooruit)
Spoelt vooruit naar opgeslagen of opgenomen programma's

BACK (Terug)
Keert terug naar het vorige menuscherm of tv-kanaal

CURSOR NAVIGATION PAD (Cursornavigatiepad)
Navigeert naar een item en markeert het uit de keuzes op het scherm

EXIT (Afsluiten)
Gebruik om de instellingenschermen te verlaten

VOLUME + OR - (Volume + of -)
Verhoogt of verlaagt het geluidsniveau

GUIDE (Gids)
Geeft de programmagidsweergave weer

MUTE (Dempen)
Schakelt het geluid uit. Druk om te activeren. Druk nogmaals om het oorspronkelijke niveau te herstellen

DELETE (Verwijderen)
Bewerk tekst op het scherm

STB, TV, DVD, AUX
Wordt gebruikt om de component te selecteren die u wilt bedienen en signaleert de actieve afstandsbediening

VCR/DVD/MOD KEYS
Voert standaard VCR- en DVD-functies uit in DVD- of VCR-modus, en DVR- of Video-on-Demand-opties in STB-modus

POWER (Aan/uit)
Hiermee kunt u uw tv, VCR, DVD, AUX en settopbox in- en uitschakelen

TV/VIDEO
Selecteert de videobron uit beschikbare videocomponenten

RECORDED TV (Opgenomen tv)
Geeft het menu van de digitale videorecorder (DVR) weer

LEARN (Leren)
Geeft informatie weer over het programma dat momenteel wordt afgespeeld of gemarkeerd in de programmagids

INTERACTIVE (Interactief)
Beschikbaar voor toekomstig gebruik

OK/SELECT (OK/Selecteren)
Selecteert gemarkeerde schermopties

INFO (Info)
Geeft informatie weer over het programma dat momenteel wordt afgespeeld of gemarkeerd in de programmagids

A
Hiermee kunt u beschikbare beeldverhoudingen selecteren via de STB

B
Biedt rechtstreekse toegang tot favorietenkanalen

C
Beschikbaar voor toekomstig gebruik

CH/PG + OR - (Kanaal/Pagina + of -)
Navigeert naar een item en markeert het uit de keuzes op het scherm

LAST (Laatste)
Keert terug naar het vorige kanaal

NUMBER PAD (Numeriek toetsenblok)
Voer nummers in om af te stemmen op kanalen. Maak ook numerieke invoer op menu's op het scherm.
Opmerking: u kunt ook / of de programmagids gebruiken als alternatieve manieren om kanalen af te stemmen.

ZOOM (Zoomen)
Geeft toegang tot weergave-opties, inclusief beeldverhoudingen, audiotalen en ondertitels

KNOPPEN MOETEN SNEL WORDEN INGEDRUKT EN LOSGELATEN, AANGEZIEN HET VASTHOUDEN VAN KNOPPEN AANVULLENDE COMMANDO'S KAN UITVOEREN

Voor gebruikersondersteuning of om problemen te melden, bel 611 vanaf een FTC-, FTC Diversified- of FTC Wireless-telefoon.

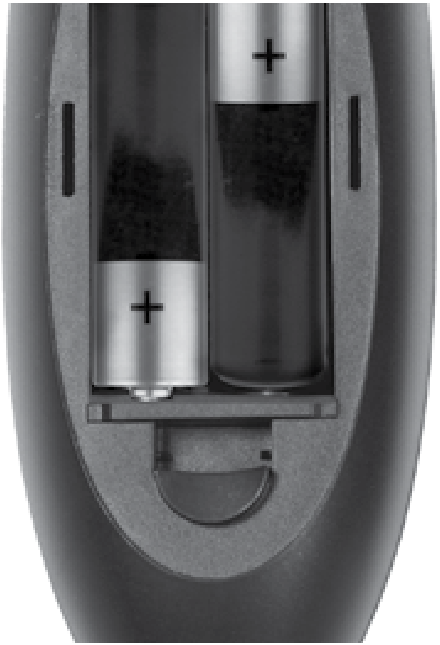

Batterij installatie

Plaats twee AA-alkalinebatterijen, zoals afgebeeld.

1. Druk op de achterkant van de afstandsbediening op het lipje en til de klep eraf.
2. Stem de batterijen overeen met de + en - tekens in de batterijhouder en plaats vervolgens twee AA-alkalinebatterijen.
3. Druk het batterijklepje terug op zijn plaats.

De eenheid programmeren om andere apparaten te bedienen

De afstandsbediening bedient alleen het apparaat dat is geselecteerd door de juiste modusknop (STB, TV, DVD en AUX). Het lampje van de modusknop voor het geselecteerde apparaat knippert elke keer dat er op een geldige knop wordt gedrukt. Om andere apparaten met uw MXv3-afstandsbediening te bedienen, moet u de afstandsbediening vertellen welke soorten apparaten u heeft. De secties "Handmatige programmering" en "De zoekfunctie gebruiken" leiden u door de stappen die hiervoor nodig zijn. De volumeregelaars bedienen uw settopbox (STB) totdat de tv-apparaatmodus is ingesteld. De kanaalregelaars bedienen altijd uw STB. Als u dit wilt wijzigen, moet u de stappen volgen in de secties "Opties voor volumecontrole instellen" en "Opties voor kanaalcontrole instellen".

Om uw MXv3-afstandsbediening voor uw andere apparaten te gebruiken, moet u de TV-, DVD- en AUX-modusknop instellen om de apparaten te bedienen (sectie "Handmatige programmering").

Raadpleeg de codelijst voor een lijst met ondersteunde merken en modellen. Als u het merk van uw apparaat niet in de ondersteunde codelijst kunt vinden, raadpleeg dan de sectie "De zoekfunctie gebruiken" voor de zoekfunctie of u kunt de sectie Leren gebruiken voor instructies over de leerfunctie van uw afstandsbediening.

Als u een geïntegreerde of combo-eenheid heeft, zoals een tv/dvd, moet elke component van de eenheid mogelijk afzonderlijk worden ingesteld door zowel de tv- als de dvd-modusknop in te stellen.

Opmerking: De DVD- en AUX-modusknop kunnen met elke code worden ingesteld. De tv-modusknop kan alleen met tv-codes worden ingesteld.

Handmatige programmering

Hoe u de TV-, DVD- of AUX-modusknop instelt:

1. Schakel het apparaat in dat u wilt programmeren en zoek de 4-cijferige code in de codelijst.
2. Houd de modusknop (TV, DVD of AUX) ingedrukt en houd de OK-knop 1 seconde ingedrukt terwijl u deze ingedrukt houdt.
3. Laat beide knoppen los. Alle modusknoppen knipperen en vervolgens blijft het lampje van de geselecteerde modusknop branden.
4. Voer de 4-cijferige code in door op de numerieke toetsen (0-9) te drukken. Het lampje van de geselecteerde modusknop knippert voor elke cijferinvoer en blijft uit na de invoer van het vierde cijfer, wat duidt op een succesvolle installatie.
5. Richt de afstandsbediening op het geselecteerde apparaat en druk één keer op de aan/uit-knop. Het apparaat zou uit moeten gaan. Als het apparaat aan is gebleven, herhaalt u stap 2 tot en met 5 en probeert u elke code voor uw merk totdat u de juiste code vindt

Herhaal de stappen in de bovenstaande sectie om een ander apparaat in te stellen. Om de afstandsbediening voor uw settopbox te gebruiken, drukt u op de STB-modusknop.

Opmerking: Als er een ongeldige code wordt ingevoerd of er gedurende 30 seconden helemaal geen knop wordt ingedrukt, knippert het lampje van de modusknop gedurende 3 seconden en gaat uit. De afstandsbediening keert terug naar de normale werking en u moet opnieuw beginnen vanaf stap A2 om het apparaat in te stellen.

De zoekfunctie gebruiken

Om naar een bepaalde apparaatcode voor DVD of AUX te zoeken, bijv. VCR, gebruikt u de handmatige programmering voor sectie "Handmatige programmering" en programmeert u DVD of AUX met een VCR-code voordat u een zoekopdracht start.

1. Schakel het apparaat in dat u wilt bedienen en richt de afstandsbediening op dat apparaat.
2. Houd de modusknop (TV, DVD of AUX) ingedrukt en houd de OK-knop 1 seconde ingedrukt terwijl u deze ingedrukt houdt.
3. Laat beide knoppen los. Alle modusknoppen knipperen en vervolgens blijft het lampje van de geselecteerde modusknop branden.
4. Druk herhaaldelijk op de aan/uit-knop totdat het geselecteerde apparaat wordt uitgeschakeld. Zodra uw apparaat is uitgeschakeld, drukt u op OK om de code op te slaan.
5. Om een succesvolle installatie aan te geven, wordt de geselecteerde modusknop uitgeschakeld en bent u klaar om een ander apparaat in te stellen door stappen 1 tot en met 4 van deze sectie te volgen.

Leren

Als de code voor uw apparaat niet in de codelijst staat en de zoekfunctie de code voor uw apparaat niet kon vinden, is de leerfunctie mogelijk uw beste optie. Met de leerfunctie kunt u functies "leren" van uw originele afstandsbediening.

Opmerking: Leren kan niet worden uitgevoerd voor een modus totdat die modus is ingesteld met een geldige code. Dus om de toetsen te leren, moet u eerst de modus instellen met een geldige code, zie sectie "Handmatige programmering", (selecteer een code voor de juiste modus in de codelijst) en volg vervolgens de onderstaande stappen.

Opdrachten leren

1. Houd de modusknop (TV, DVD of AUX) op de MXv3-afstandsbediening ingedrukt en houd de LEARN-knop 1 seconde ingedrukt terwijl u deze ingedrukt houdt en laat vervolgens beide knoppen los.

   Originele afstandsbediening en Motorola-afstandsbediening 2,5 cm van elkaar
2. Alle modusknoppen knipperen en vervolgens blijft het lampje van de geselecteerde modusknop branden.
3. Druk op uw MXv3-afstandsbediening op de toets die u wilt leren en laat deze los.
4. Terwijl u uw originele afstandsbediening op de onderkant van uw MXv3-afstandsbediening richt, ongeveer 2,5 cm van elkaar, houdt u de originele afstandsbedieningsknop ingedrukt totdat het lampje van de modusknop één keer knippert en blijft branden. (Als er een leerprobleem is, knippert het lampje van de modusknop gedurende 3 seconden en blijft branden. Herhaal in dat geval de bovenstaande stappen 3 en 4.)
5. Herhaal de stappen 3 en 4 in sectie "De eenheid programmeren om andere apparaten te bedienen" voor elke toets die uw MXv3-afstandsbediening moet leren.
6. Druk op de LEARN-knop en laat deze los wanneer alle gewenste opdrachten van de afstandsbediening zijn geleerd. Raadpleeg de sectie Probleemoplossing Leren als u problemen bent tegengekomen met de installatie van de LEARN-knop.

Opmerking: Het is niet nodig om uw MXv3-afstandsbediening elke toets van uw originele afstandsbediening te laten leren, aangezien de meeste toetsen niet bij normaal dagelijks gebruik zullen worden gebruikt. De beste aanpak is om alleen de toetsen te leren die u helpen navigeren voor de beste ervaring, zoals uw volume omhoog en omlaag.

Opdrachten wissen

Om alle geleerde opdrachten onder één enkele modus te wissen

1. Houd de modusknop (TV, DVD of AUX) ingedrukt en houd de LEARN-knop 1 seconde ingedrukt terwijl u deze ingedrukt houdt en laat vervolgens beide knoppen los.
2. Alle modusknoppen knipperen en het lampje van de geselecteerde modusknop blijft branden.
3. Druk één keer op de LEARN-knop en laat deze los. Het lampje van de modusknop knippert uit.
4. Druk op de DELETE-knop en laat deze los. Het lampje van de modusknop gaat uit. Alle geleerde opdrachten onder die modus zijn nu gewist.

Om alle geleerde opdrachten onder ALLE modi te wissen

1. Houd de modusknop (TV, DVD of AUX) ingedrukt en houd de LEARN-knop 1 seconde ingedrukt terwijl u deze ingedrukt houdt en laat vervolgens beide knoppen los.
2. Alle modusknoppen knipperen en het lampje van de geselecteerde modusknop blijft branden.
3. Druk tweemaal op de LEARN-knop en laat deze los. Het lampje van de modusknop knippert uit.
4. Druk op de DELETE-knop en laat deze los. Het lampje van de modusknop gaat uit. Alle geleerde opdrachten onder die modus zijn nu gewist.

Opties voor volumecontrole instellen

De volumeregelaars bedienen uw settopbox totdat de tv-apparaatmodus is geprogrammeerd, bijv. als de dvd-modus is geselecteerd, dan regelt het volume uw STB. Als de tv-modus is geprogrammeerd en de dvd-modus is geselecteerd, dan regelt het volume uw tv. Als u wilt dat de volumeopdrachten slechts vanaf één apparaat werken, bijv. altijd tv, volg dan de instructies in de sectie "Volume regelt altijd hetzelfde apparaat". Als u wilt dat de volumeopdrachten naar verschillende apparaten worden verzonden, afhankelijk van de modus waarin u zich bevindt, volg dan de instructies in de sectie "Volumecontrole is afhankelijk van het geselecteerde apparaat".

Volume regelt altijd hetzelfde apparaat

1. Druk op de TV-knop en houd de OK-knop 1 seconde ingedrukt terwijl u deze ingedrukt houdt.
2. Laat beide knoppen los en alle modusknoppen knipperen, gevolgd door het branden van het lampje van de TV-modusknop.
3. Houd de MUTE-knop 3 seconden ingedrukt totdat het lampje van de TV-modusknop kortstondig uitgaat en vervolgens blijft branden. Druk op de modusknop die u altijd de volumeopdrachten wilt laten bedienen (STB, TV, DVD of AUX) en laat deze los. Het lampje van de geselecteerde modusknop blijft branden.
4. Druk op de MUTE-knop en laat deze los om de instelling op te slaan. Het lampje van de geselecteerde modusknop gaat uit, wat duidt op een succesvolle installatie. De volumeopdrachten worden ingesteld voor het geselecteerde apparaat, ongeacht welke modus is geselecteerd.

Als het lampje van de geselecteerde modusknop gedurende 3 seconden knippert en uitgaat, heeft de geselecteerde modus geen eigen volumeopdrachten en moet u opnieuw beginnen vanaf stap 1 hierboven en een andere modus selecteren om het apparaat te programmeren.

Volumecontrole is afhankelijk van het geselecteerde apparaat

1. Houd de TV-knop ingedrukt en houd de OK-knop 1 seconde ingedrukt terwijl u deze ingedrukt houdt.
2. Laat beide knoppen los. Alle modusknoppen knipperen, gevolgd door het branden van het lampje van de TV-modusknop.
3. Houd de MUTE-knop 3 seconden ingedrukt totdat het lampje van de TV-modusknop kortstondig uitgaat en vervolgens blijft branden en laat vervolgens de MUTE-knop los.
4. Druk op de MUTE-knop en laat deze los om de instelling op te slaan. Het lampje van de TV-modusknop gaat uit, wat duidt op een succesvolle installatie. De volumeopdrachten werken nu voor verschillende apparaten.

Opmerking: Als een geprogrammeerde modusknop geen eigen volumeopdrachten heeft, bedient de volumeregeling normaal gesproken de tv. Als er op een ongeldige knop wordt gedrukt, knippert het lampje van de geselecteerde modusknop gedurende 3 seconden en gaat uit. De afstandsbediening keert terug naar de normale werking en u moet opnieuw beginnen.

Als er gedurende 30 seconden geen knop wordt ingedrukt, treedt er een time-out op bij de afstandsbediening, knippert het lampje van de geselecteerde modusknop gedurende 3 seconden en gaat uit. De afstandsbediening keert terug naar de normale werking, waarna u opnieuw kunt beginnen.

Opties voor kanaalcontrole instellen

De kanaalregelaars (kanaal omhoog/omlaag, 0-9 en LAATSTE) werken altijd met uw settopbox. Als u wilt dat de kanaalopdrachten naar verschillende apparaten worden verzonden, afhankelijk van de modus waarin u zich bevindt, volgt u de instructies in de onderstaande sectie.

Kanaalcontrole is afhankelijk van het geselecteerde apparaat

1. Houd de TV-knop ingedrukt en houd de OK-knop 1 seconde ingedrukt terwijl u deze ingedrukt houdt.
2. Laat beide knoppen los en alle modusknoppen knipperen, gevolgd door het branden van het lampje van de TV-modusknop.
3. Houd de LAST-knop 3 seconden ingedrukt totdat het lampje van de TV-modusknop kortstondig uitgaat en vervolgens blijft branden en laat vervolgens de LAST-knop los.
4. Druk op de LAST-knop en laat deze los om de instelling op te slaan. Het lampje van de TV-modusknop gaat uit, wat duidt op een succesvolle installatie. De kanaalopdrachten werken nu voor verschillende apparaten.

Kanaal regelt altijd uw settopbox (fabrieksinstelling)

1. Houd de TV-knop ingedrukt en houd de OK-knop 1 seconde ingedrukt terwijl u deze ingedrukt houdt.
2. Laat beide knoppen los en alle modusknoppen knipperen, gevolgd door het branden van het lampje van de TV-modusknop.
3. Houd de LAST-knop 3 seconden ingedrukt totdat het lampje van de TV-modusknop kortstondig uitgaat en vervolgens blijft branden.
4. Druk op de STB-modusknop en laat deze los. Het lampje van de geselecteerde modusknop blijft branden.
5. Druk op de LAST-knop en laat deze los om de instelling op te slaan.

Het lampje van de STB-modusknop gaat uit, wat duidt op een succesvolle eerste installatie. De kanaalopdrachten worden ingesteld voor uw settopbox, ongeacht welke modus is geselecteerd. Als het lampje van de geselecteerde modusknop gedurende 3 seconden knippert en uitgaat, moet u opnieuw beginnen vanaf stap 1.

Modusdeactivering

Als u een apparaatmodus wilt deactiveren, volgt u de onderstaande instructies:

1. Houd de modusknop die u wilt deactiveren (TV, DVD of AUX) ingedrukt en houd de OK-knop 1 seconde ingedrukt terwijl u deze ingedrukt houdt.
2. Laat beide knoppen los, alle modusknoppen knipperen en vervolgens blijft het lampje van de geselecteerde modusknop branden.
3. Voer de 4-cijferige code 1754 in door op de numerieke toetsen (0-9) te drukken. Het lampje van de geselecteerde modusknop knippert voor elke cijferinvoer en blijft uit na de invoer van het vierde cijfer, wat aangeeft dat de modus is gedeactiveerd. Opmerking: de STB-modus kan niet worden gedeactiveerd.

Opties voor het instellen van de stroombediening van meerdere apparaten

Nadat u op de STB-toets hebt gedrukt, zet het indrukken van de Power-toets de Set-top Box aan of uit, EN zet de tv aan of uit als deze is ingesteld. Als u wilt dat de Power-toets tegelijkertijd andere apparaten inschakelt, kunt u deze als volgt inschakelen:

1. Houd de STB-toets ingedrukt en houd, terwijl u deze ingedrukt houdt, de OK-toets 1 seconde ingedrukt. Laat vervolgens beide toetsen los. U bevindt zich nu in de setup-modus.
2. Druk op de modustoets (TV, DVD of AUX) die u wilt inschakelen en laat deze los.
3. Druk op de 1-toets en laat deze los. De geselecteerde modus is nu ingeschakeld. Als er in stap 2 geen modustoets wordt ingedrukt, worden ALLE modi (TV, DVD en AUX) ingeschakeld.

Een modus verwijderen van de Power-toets:

1. Houd de STB-toets ingedrukt en houd, terwijl u deze ingedrukt houdt, de OK-toets 1 seconde ingedrukt. Laat vervolgens beide toetsen los. U bevindt zich nu in de setup-modus.
2. Druk op de modustoets (TV, DVD of AUX) die u wilt uitschakelen en laat deze los.
3. Druk op de 0-toets en laat deze los. De geselecteerde modus is nu uitgeschakeld. Als er in stap 2 geen modustoets wordt ingedrukt, worden ALLE modi (TV, DVD en AUX) uitgeschakeld.

Opmerking: U kunt afzonderlijke apparaten in-/uitschakelen door op de gewenste modustoets te drukken, gevolgd door de Power-toets. Het is belangrijk om uw MXv3 Remote rechtstreeks op de apparaten te richten om deze functie correct te laten werken.

Functie voor het uitschakelen van de achtergrondverlichting

Uw MXv3 Remote Control heeft de mogelijkheid om te schakelen tussen het in- en uitschakelen van de achtergrondverlichting. Als u deze functie wilt gebruiken, volgt u deze instructies:

1. Houd de TV-toets ingedrukt en houd, terwijl u deze ingedrukt houdt, de OK-toets 1 seconde ingedrukt en laat beide toetsen tegelijkertijd los.
2. Alle modustoetsen knipperen en het lampje van de TV-modustoets blijft branden.
3. Druk op de GUIDE-toets en alle achtergrondverlichting gaat niet meer aan. Om dit proces om te keren zodat de achtergrondverlichting aangaat wanneer de afstandsbediening wordt gebruikt, volgt u gewoon nog een keer dezelfde stappen van de bovenstaande sectie.

Het apparaat terugzetten naar de fabrieksinstellingen

1. Houd de TV-toets ingedrukt en houd, terwijl u deze ingedrukt houdt, de OK-toets 1 seconde ingedrukt en laat beide toetsen tegelijkertijd los.
2. Alle modustoetsen knipperen en het lampje van de TV-modustoets blijft branden.
3. Houd de DELETE-toets 3 seconden ingedrukt totdat de TV-modustoets knippert en uit blijft. De afstandsbediening is nu teruggezet naar de fabrieksinstellingen. Als u de afstandsbediening voor uw tv en andere apparaten wilt gebruiken, moet u de TV-, DVD- en AUX-modustoetsen instellen.
4. Als er binnen 30 seconden geen toets wordt ingedrukt, treedt er een time-out op voor de afstandsbediening. Het lampje van de geselecteerde modustoets knippert 3 seconden en gaat uit. De afstandsbediening keert terug naar de normale werking en u moet opnieuw beginnen.

Problemen oplossen met leren

U kunt slechts één apparaattype onder één modustoets leren. Leer bijvoorbeeld alleen tv-codes onder de tv-modus, dvd-codes onder de dvd-modus, enz. Als u probeert te leren van een "Universal" (Universele) afstandsbediening, heeft deze mogelijk meer dan één code type opgeslagen onder een modus.

1. Er mogen geen functies worden opgeslagen onder de LEARN-toets of in de STB-modus.
2. Afhankelijk van de afstandsbediening die u probeert te leren, zijn sommige toetsen mogelijk niet leerbaar.
3. Er kan slechts één origineel apparaattype per individuele modus worden geleerd.
4. Gebruik nieuwe batterijen voor uw originele afstandsbediening en uw MXv3 Remote Control.
5. Blijf tijdens het leren minstens 1 meter verwijderd van gloei- of spaarlampen.
6. Voordat u gaat leren, wist u alle geleerde commando's (zie sectie "To Clear all Learned Commands under ALL modes" (Om alle geleerde commando's in ALLE modi te wissen)), en probeert u in eerste instantie twee of drie commando's te leren.
7. Richt uw originele afstandsbediening op de onderkant van uw MXv3 Remote Control, zodat de IR-elementen op beide afstandsbedieningen direct op elkaar zijn uitgelijnd (zie diagram in C-I). Mogelijk moet u de hoogte van beide afstandsbedieningen aanpassen om dit te bereiken.
8. Vermijd het leren van de Volume/ Mute-toetsen van uw originele afstandsbediening, tenzij u zeker weet dat deze hetzelfde apparaat bedienen.
9. Vermijd het leren van de VCR- of DVD-transporttoetsen van uw originele afstandsbediening, tenzij u zeker weet dat deze hetzelfde apparaat bedienen.
10. Als het leren van de eerste of tweede toetsen voor een modus tot continue fouten leidt, probeer dan het volgende:
    1. Beëindig de leersessie door op de LEARN-toets te drukken.
    2. Wis de geleerde commando's voor die modus.
    3. Controleer of de IR-elementen correct zijn uitgelijnd tussen de twee afstandsbedieningen.
    4. Pas de afstand tussen de twee afstandsbedieningen aan zodat deze dichterbij (bijv. 1 cm) of verder weg (bijv. 5 cm) van elkaar zijn.
    5. Probeer de originele afstandsbediening voor die modus opnieuw te leren. Als er zich opnieuw problemen voordoen met dezelfde toets, controleer dan de originele afstandsbedieningstoets die wordt geleerd. Zendt deze uit? Bedien het het doelapparaat? Probeer die toets te leren onder een andere duidelijke modus. Als het OK leert, is het waarschijnlijk een ander codetype dan de andere en kan het niet onder dezelfde modus worden geleerd.

Setupcodes
