Erfal EASE, M25S - Draadloze EASE-installatiehandleiding

Opmerkingen / Opladen

• Laad de batterij volledig op voor het eerste gebruik of wanneer de Status-LED op de motorkop een lage batterijspanning aangeeft. Verwijder hiervoor de batterij van de motorkop.
• De oplaadtijd is ongeveer 3-4 uur. De LED op de oplader ease licht rood op tijdens het opladen en groen wanneer deze volledig is opgeladen.

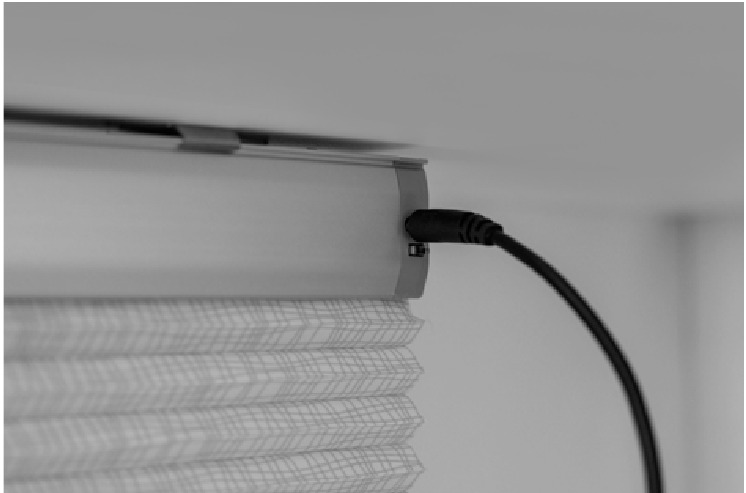

• Gebruik de originele oplader ease om op te laden. Trek de motorstekker eruit en steek de laadstekker in dezelfde positie.
• Wanneer de motorstekker is geplaatst, bevindt de motor zich in de slaapmodus. De motorstekker moet permanent worden verwijderd om alle functies in te schakelen.
• De programmering van de kanalen en de eindposities worden permanent opgeslagen en blijven behouden, zelfs wanneer de batterij volledig leeg is.


Ease LED-sequenties
Knippercodes		Betekenis	Oplossing / opmerking
1		Plissee/Jalousie - motortype	Na herstart of eerste keer opstarten.
2		blind in koppelingsmodus	Beschikbaar (gedurende 3 minuten).
3		configuratiegegevens ontvangen
4		batterij bijna leeg	Wordt weergegeven na bewegingsopdracht.
5		Overstroom	De werking van de motor wordt 50 seconden geblokkeerd.
6		programmeringsmodus	wanneer geactiveerd kunnen eindlimieten worden aangepast

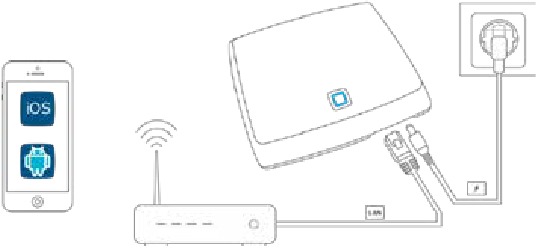

Installeer het Access Point

1. Verbind uw access point met uw router met behulp van de meegeleverde netwerkkabel en zet hem aan.

2. Installeer de Homematic IP App vanuit de Apple App Store of Google Play.








3. Start de App en volg de instructies op het scherm om de installatie van het Access Point te voltooien.

Een zonwering toevoegen

Zorg ervoor dat het zonweringsproduct correct is gemonteerd en volledig is opgeladen! De LED op de oplader Ease licht groen op wanneer de motor volledig is opgeladen.

1. Bij elk product ontvangt u een QR-code sticker. Zorg ervoor dat u deze beschikbaar heeft.
   Bewaar de sticker op een veilige plaats.
   Gooi hem nooit weg!
   Voorbeeld van een QR-code sticker, bevestigd aan de achterkant van de motorvlag:


2. Verwijder de motorstekker.
3. Na ongeveer 30 seconden begint de Motor-LED oranje te knipperen.

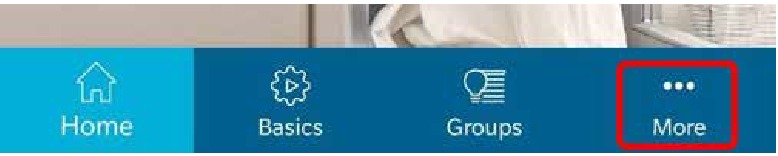

4. Druk rechtsonder op de knop Meer (Meer).

5. Selecteer Apparaat aanleren (Apparaat aanleren).
   De App gaat nu op zoek naar nieuwe apparaten.
   Controleer of de Motor-LED elke 10 seconden ORANJE knippert. Als de motor in slaapstand is gegaan (na 3 minuten inactiviteit na het inschakelen van het apparaat), activeer hem dan door op de motorknop te drukken. De motor kan beginnen te bewegen. Druk nogmaals op de knop om de beweging te stoppen.
6. Volg de instructies in de App om de installatie te voltooien.
7. U bent nu aangekomen op het startscherm van de App.

Resetten

Opmerking: De transportzekering of de oplaadkabel moet vooraf worden verwijderd!

Houd de configuratieknop ongeveer 4 seconden ingedrukt totdat de status-LED enkele keren geel knippert.

Laat vervolgens de configuratieknop onmiddellijk los en druk nogmaals ongeveer 4 seconden op de knop.
De status-LED knippert kort groen.
De motor is succesvol gereset en kan opnieuw worden ingeleerd.
Als het niet succesvol was, knippert de status-LED kort rood na het meerdere keren geel knipperen. Het proces moet worden herhaald.

LOGISTIEK / TOEPASSINGEN

Artikelnummer
17.0802.0000 / 6574804

Toepassing
Rolgordijnen Ø 31 / 37 mm

Productreeks
Jalousie Basic Line, Plissee ESM1

Maatbeperkingen (mm)

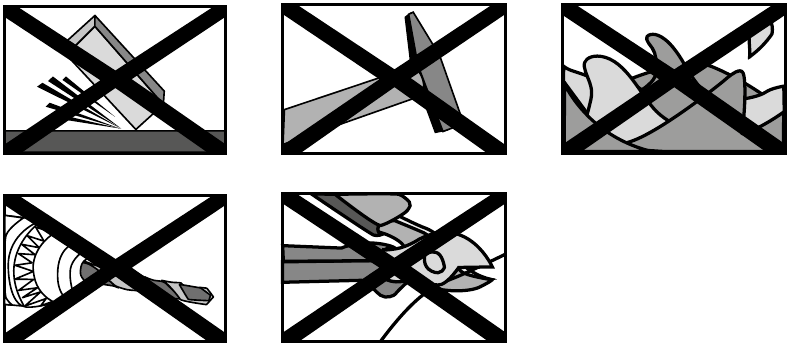

De motor mag alleen worden geïnstalleerd door gekwalificeerd personeel dat:

• de montage-instructies van zowel de jaloezie, het product als de motor heeft gelezen en begrepen en bekend is met de elektronische veiligheidsaspecten,
• gevaar herkent en vermijdt dat kan worden veroorzaakt door de mechanische of elektrische componenten,
• altijd de lokale veiligheids-, arbeidsvoorschriften en wetten in acht neemt en ermee bekend is om persoonlijk letsel en schade aan eigendommen als gevolg van onjuiste installatie te voorkomen; deze moeten worden uitgevoerd door een gespecialiseerd bedrijf in overeenstemming met de geldende normen en richtlijnen.


Accessoires

Beschrijving / Productcode / Artikelnummer
Charger Ease / 17.0808.0000 / 6574828
Homematic IP Access Point /17.0810.0000 / 6574835

Waarschuwingen en gebruikersaanwijzingen

• Alleen binnenshuis op droge plaatsen gebruiken - gevaar voor elektrische schokken en brand.
• Laad alleen geschikte Ease HmIP Li-Ion oplaadbare batterijen op.
• Andere chemische samenstellingen en soorten batterijen kunnen barsten en letsel aan personen en schade veroorzaken.
• Doe uw deel voor milieuvriendelijke recycling.
• Voer de elektromotor gescheiden van de rest van het systeem af en alleen op daarvoor bestemde inzamelpunten.

• Gedetailleerde informatie "Verwijdering van de elektromotor" (Verwijder de plastic eindkappen, ontkoppel de kabelverbinding tussen de motor en het batterijpakket, trek de zijmotor en het batterijpakket uit de rail vanaf de zijkant) is te vinden op de volgende website https://www.erfal/en/enterprise/service/downloadportal of de QR-Code.


Referenties

• ‎Homematic IP in de App Store
• Google Play

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Erfal EASE, M25S - Draadloze EASE-installatiehandleiding
