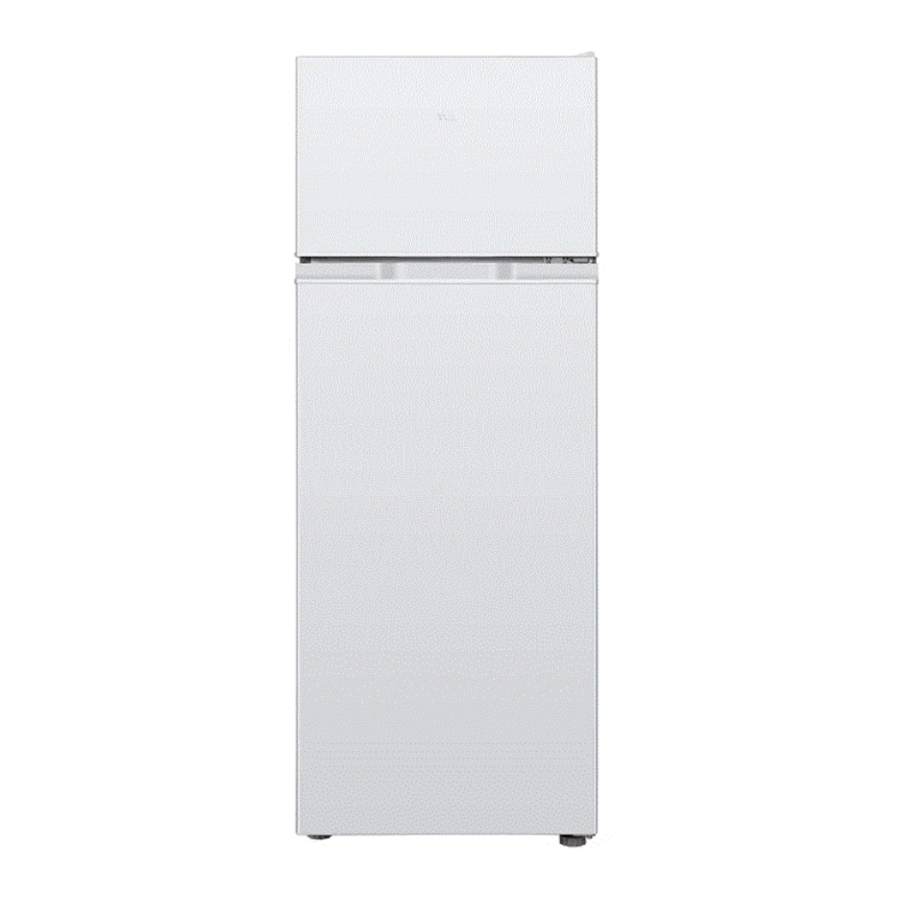

TCL MR422S - 4.5 CuFt Koelkast Handleiding

Registreer en bescherm uw aankoop

Eenvoudig registreren met uw smartphone

Stuur een foto van het camera-icoon via sms naar 71403

Of registreer online op register.tcl.com

Hulp nodig? Bezoek photoregister.com/help of sms HELP naar 71403

Voeg een TCL-beschermingsplan toe wanneer u uw product registreert en wees beschermd tegen de tegenslagen van het leven

We willen dat uw ervaring als eigenaar u net zoveel plezier brengt als het product dat u hebt gekocht, daarom bieden we u een speciale prijs aan op TCL-beschermingsplannen wanneer u tijdens de registratie koopt. Voeg binnen uw eerste 30 dagen van eigendom een TCL-beschermingsplan toe om de beste waarde te ontvangen en we zorgen ervoor dat niets uw plezier van uw nieuwe product in de weg staat.

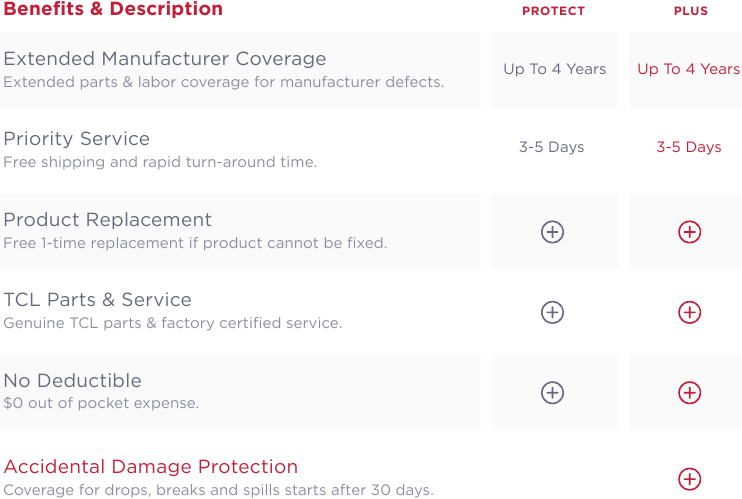

*Verlengde serviceplannen (d.w.z. "Protect"- en "Plus"-plannen) worden alleen aangeboden in de Verenigde Staten (VS). Alle TCL-producten blijven een beperkte consumentengarantie bieden in zowel de VS als Canada. Raadpleeg het garantiegedeelte in deze handleiding voor meer informatie over garantie-informatie.

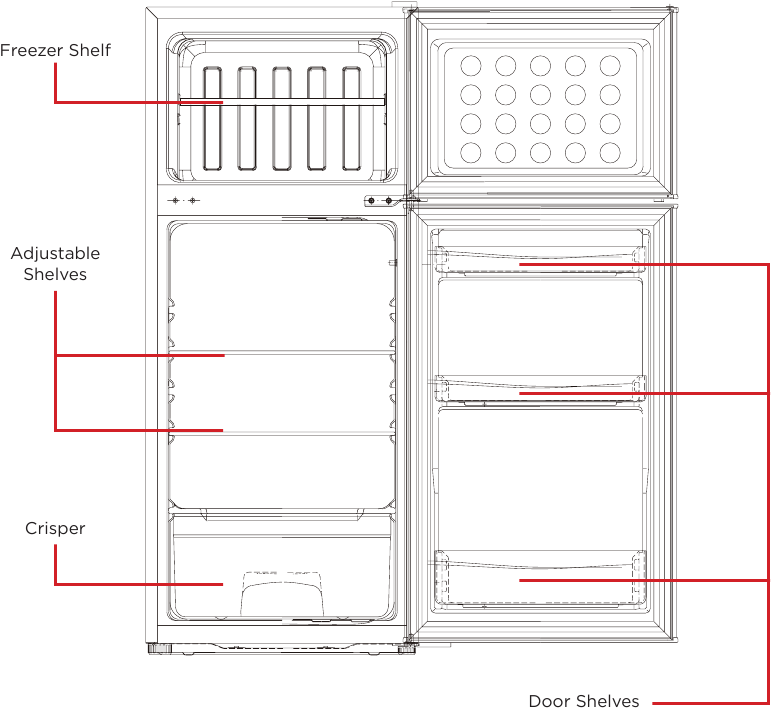

Productlegenda

Opmerking: De bovenstaande afbeelding is slechts ter referentie. De fabrikant behoudt zich het recht voor om het product indien nodig te wijzigen of aan te passen.

Draairichting van de deur omkeren

De illustraties voor het omkeren van de deur tonen onderdelen die enigszins kunnen verschillen tussen verschillende modellen.

Benodigd gereedschap: Kruiskopschroevendraaier, platte schroevendraaier en dopsleutelset.

• Zorg ervoor dat het apparaat is losgekoppeld en leeg is.
• Om de deur eraf te halen, is het noodzakelijk om het apparaat naar achteren te kantelen.
  Laat het apparaat op iets stevigs rusten, zodat het niet wegglijdt tijdens het omkeren van de deur.
• Alle verwijderde onderdelen moeten worden bewaard om de deur opnieuw te installeren.
• Leg het apparaat niet plat op de achterkant, omdat dit het koelsysteem kan beschadigen.
• Het wordt aanbevolen dat twee personen het apparaat tijdens de montage hanteren.

Stap 1:

Verwijder voorzichtig de bovenste scharnierkap met een platte schroevendraaier.

Stap 2:

Schroef het bovenste scharnier los met een kruiskopschroevendraaier.

Stap 3:

Verwijder de pin-gatplug met een platte schroevendraaier.

Stap 4:

Verplaats de gatplug van de linkerkant naar de rechterkant en til vervolgens de bovenste deur op en plaats deze op een gewatteerde ondergrond om krassen te voorkomen.

Stap 5:

Schroef het middelste scharnier los en verwijder het en til vervolgens de onderste deur op en leg deze op een zachte ondergrond om krassen te voorkomen.

Stap 6:

Wrik met een platte schroevendraaier de twee scharniergatafdekkingen omhoog en verplaats ze naar de andere kant.

Stap 7:

Kantel de achterkant van de kast naar achteren op een zachte ondergrond en schroef het onderste scharnier en de nivelleringsvoet los.

Stap 8:

Gebruik een dopsleutel om de onderste scharnierpen los te schroeven en te verwijderen, draai de beugel om en plaats deze terug aan de linkerkant van het apparaat.

Stap 9:

Schroef de hoekschroef los en verwijder deze.

Stap 10:

Installeer het scharnier aan de linkerkant en de voetbasis aan de rechterkant. Schroef vervolgens twee nivelleringsvoeten vast met hun originele onderdelen.

Stap 11:

Zet het apparaat rechtop en plaats de deur op het onderste scharnier. Zorg ervoor dat de onderste scharnierkern in het deurgat is gestoken.
Verplaats vervolgens de scharniergatafdekking van de onderste deur van de linkerkant naar de rechterkant.

Stap 12:

Installeer het middelste scharnier.

Stap 13:

Installeer de bovenste deur met het bovenste scharnier.

Stap 14:

Klik de scharnierkap en gatafdekking op de bovenkant van het apparaat.

Installatie

Ruimtevereisten

• Houd voldoende ruimte vrij om de deur te openen.

• Houd minimaal 50 mm (2 inch) ruimte aan de achterkant van het apparaat en aan de zijkanten voor een goede ventilatie.

Het apparaat waterpas zetten

• Pas hiervoor de twee nivelleringsvoeten aan de voorkant van het apparaat aan.

• Als het apparaat niet waterpas staat, worden de deuren en magnetische afdichtingen niet goed afgedekt.

Locatie

Het apparaat moet op een veilige afstand van warmtebronnen zoals radiatoren, boilers, direct zonlicht enz. worden geïnstalleerd. Zorg ervoor dat de lucht vrij kan circuleren rond de achterkant van de kast. Om de beste prestaties te garanderen wanneer het apparaat onder een overhangende wandunit wordt geplaatst, moet de minimale afstand tussen de bovenkant van de kast en de wandunit minimaal 100 mm (4 inch) zijn.
Idealiter mag het apparaat echter niet onder overhangende wandunits worden geplaatst.

Ga niet op de koelkast staan en plaats er geen brandbare voorwerpen of giftige chemicaliën op.

Elektrische aansluiting

Voordat u het apparaat aansluit, moet u ervoor zorgen dat de spanning en frequentie die op het typeplaatje staan, overeenkomen met uw huishoudelijke stroomvoorziening. Het apparaat moet worden geaard met behulp van een stopcontact. De voedingskabel is hiervoor voorzien van een contact. Als het stopcontact niet is geaard, sluit u het apparaat aan op een ander stopcontact in overeenstemming met de geldende voorschriften en raadpleegt u indien nodig een gekwalificeerde elektricien. De fabrikant wijst alle verantwoordelijkheid af als de bovenstaande veiligheidsmaatregelen niet in acht worden genomen.

Dagelijks gebruik

De binnenkant reinigen voor gebruik

Voordat u het apparaat voor de eerste keer gebruikt, wast u de binnenkant en alle interne accessoires met lauw water en wat neutrale zeep om de typische geur van een gloednieuw product te verwijderen en droogt u het vervolgens grondig.

Gebruik geen reinigingsmiddelen, agressieve chemicaliën of schuurpoeders, omdat deze de afwerking beschadigen. Spuit geen water rechtstreeks op de binnen- of buitenkant van de koelkast.

Temperatuurinstelling

• Sluit uw apparaat aan. De interne temperatuur wordt geregeld door een thermostaat. Er zijn 8 instellingen. 1 is de warmste instelling en 7 is de koudste instelling en O is uit (off).

• Het apparaat werkt mogelijk niet op de juiste temperatuur als het zich in een bijzonder warme ruimte bevindt of als u de deur vaak opent.

Verstelbare planken

De wanden van de koelkast zijn voorzien van een reeks geleiders zodat de planken naar wens kunnen worden geplaatst.

Schoonmaak

De binnenkant van het apparaat, inclusief de interne accessoires, moet regelmatig worden schoongemaakt.

Verwijder en ontkoppel alle stroom naar het accessoire voordat u het reinigt om het gevaar van elektrische schokken te vermijden. Om alle stroom te verwijderen en los te koppelen, schakelt u het apparaat uit en haalt u de stekker uit het stopcontact, of schakelt u het apparaat uit en schakelt u de stroomonderbreker of zekering uit. Reinig het apparaat nooit met een stoomreiniger, omdat er vocht in elektrische componenten kan ophopen, wat elektrische schokken kan veroorzaken! Hete dampen kunnen ook plastic onderdelen beschadigen. Het apparaat moet volledig droog zijn voordat het wordt ingeschakeld en verder wordt gebruikt.

Etherische oliën en organische oplosmiddelen kunnen plastic onderdelen beschadigen, b.v. citroensap of het sap van een sinaasappelschil, boterzuur en reinigingsmiddelen die azijnzuur bevatten. Laat dergelijke stoffen niet in contact komen met de onderdelen van het apparaat. Gebruik geen schurende reinigingsmiddelen.

• Haal het voedsel uit de vriezer. Bewaar ze goed afgedekt op een koele plaats.
• Schakel het apparaat uit en haal de stekker uit het stopcontact, of schakel de stroomonderbreker of zekering uit.
• Reinig het apparaat en de interne accessoires met een doek en lauw water. Veeg na het reinigen af met schoon water en wrijf droog.
• Nadat alles droog is, plaatst u het apparaat terug in bedrijf.

De vriezer ontdooien

Het vriesvak zal geleidelijk met ijs bedekt raken. Dit moet worden verwijderd. Gebruik nooit scherpe metalen voorwerpen om ijs van de verdamper te schrapen, omdat u deze kunt beschadigen. Echter, wanneer het ijs erg dik wordt op de binnenbekleding, moet het volledig worden ontdooid, zoals volgt:

• Trek de stekker uit het stopcontact
• Verwijder al het opgeslagen voedsel, wikkel het in meerdere lagen krantenpapier en bewaar het op een koele plaats.
• Houd de deur open en plaats een bak onder het apparaat om het ontdooide water op te vangen.
• Wanneer het ontdooien is voltooid, droogt u de binnenkant grondig
• Steek de stekker terug in het stopcontact om het apparaat weer te laten werken.

De lamp vervangen

Voordat u de lamp vervangt, moet u het apparaat loskoppelen van de netvoeding.

De lampspecificatie staat vermeld op het typeplaatje. Volg onderstaande procedure om de lamp te vervangen:

1. Zet de temperatuurregelaar op nummer "0" om het apparaat uit (off) te schakelen.
2. Haal de stekker van het apparaat uit het stopcontact om er zeker van te zijn dat het apparaat is losgekoppeld van de netvoeding.
3. Verwijder de schroef van de lampafdekking.
4. Trek de lampafdekking eruit.
5. Draai de lamp los.
6. Plaats een nieuwe lamp in de tegenovergestelde richting en plaats vervolgens de lampafdekking en de schroef terug.

7. Steek de stekker in het stopcontact en regel de knop naar de juiste positie.

Probleemoplossing

Koppel de stroomtoevoer los voordat u problemen gaat oplossen.
Alleen een gekwalificeerde onderhoudsmonteur mag de probleemoplossing uitvoeren die niet in deze handleiding staat.

Er zijn enkele geluiden tijdens normaal gebruik, waaronder de werking van de compressor en de circulatie van koelmiddel.

Als problemen zich herhalen, neem dan contact op met ons Service Center voor hulp.

Veiligheidsinformatie

Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, dient u de handleiding en alle instructies volledig en zorgvuldig te lezen.

Bewaar deze handleiding op een veilige plaats voor toekomstig gebruik.
Alle huidige en toekomstige eigenaren moeten toegang hebben tot deze handleiding.

• Om ongelukken of ernstig letsel te voorkomen, moeten alle personen die dit apparaat gebruiken bekend zijn met de inhoud van deze gebruikershandleiding, inclusief de veiligheidsinformatie. De fabrikant is niet verantwoordelijk voor schade of letsel veroorzaakt door het gebruik van dit apparaat buiten de normale werking.
• Dit apparaat wordt niet aanbevolen voor gebruik door kinderen van 8 jaar en jonger en personen met verminderde fysieke, zintuiglijke of mentale capaciteiten, tenzij onder toezicht.
• Dit product is geen speelgoed. Kinderen mogen niet met of in het apparaat spelen. Kleine kinderen en huisdieren moeten onder toezicht staan bij het gebruik van de koelkast.
• Reiniging en onderhoud moeten worden uitgevoerd door een geschikte volwassene of een kind van 8 jaar en ouder onder toezicht.
• Wanneer u het apparaat weggooit, zorg er dan voor dat u de stekker uit het stopcontact haalt en even wacht voordat u de stroomkabel doorknipt (zo dicht mogelijk bij het apparaat) en de deur verwijdert om te voorkomen dat kinderen met het apparaat spelen en zo het risico op ernstig letsel of overlijden door elektrische schokken of verstikking vermindert.
• Als dit apparaat een magnetische deurafdichting heeft en een ouder apparaat met een veerslot (vergrendeling) op de deur of het deksel vervangt, zorg er dan voor dat u het veerslot verwijdert, uitschakelt of onbruikbaar maakt voordat u het apparaat weggooit om ernstig letsel of overlijden te voorkomen.
•
  De ruimte tussen de deuren is klein en vingers kunnen bekneld raken. Wees voorzichtig bij het openen en sluiten van de deuren, vooral als er kinderen in de buurt zijn.
•
  Om verstikkingsgevaar te voorkomen, plastic verpakkingen uit de buurt van huisdieren, baby's en kinderen houden. Gebruik geen verpakkingszakken in wiegjes, bedden, kinderwagens of boxen.
•
  Risico op beknelling van kinderen. Voordat u een oude koelkast of vriezer weggooit:
  • Verwijder de deuren
  • Laat de planken op hun plaats zodat kinderen er niet gemakkelijk in kunnen klimmen.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Brandgevaar / ontvlambare materialen.

• Prik geen gat in de koelmiddelleiding
• R-600a wordt gebruikt als koelmiddel. Dit product bevat ontvlambaar gas (koelmiddel R-600a)
•
  Risico op brand of explosie. Gooi de koelkast en het koelmiddel weg in overeenstemming met de federale en lokale voorschriften.
• Verwijder bij het weggooien van een koelkast de deuren, deurrubbers en deursloten om te voorkomen dat kinderen en dieren bekneld raken.
• Om de vorming van een ontvlambaar gas-luchtmengsel te voorkomen in het geval van een lek in het koelcircuit, hangt de grootte van de ruimte waarin het apparaat kan worden geplaatst af van de massa van het koelmiddel in het systeem. De ruimte moet 1 m3 groot zijn voor elke 8 gram R-600a koelmiddel in het apparaat. Raadpleeg het typeplaatje op de achterkant van de koelkast om de hoeveelheid R-600A koelmiddel te bepalen die in dit product wordt gebruikt.
• De installatieplaats mag niet worden blootgesteld aan direct zonlicht en mag niet in de buurt van een elektrisch apparaat of warmtebron worden geplaatst, bijvoorbeeld een fornuis, oven of kookplaat, radiator, enz.

ALGEMENE VEILIGHEID

•
  Houd de ventilatieopeningen van het apparaat vrij van obstructie.
•
  Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen, anders dan die welke door de fabrikant in deze handleiding worden aanbevolen.
•
  Beschadig het koelcircuit niet.
•
  Gebruik geen andere elektrische apparaten (zoals ijsmachines) in koelapparaten, tenzij deze door de fabrikant zijn goedgekeurd.
•
  Als er een gloeilamp in uw apparaat zit, raak deze dan niet aan als deze langere tijd heeft gebrand, omdat deze erg heet kan zijn en ernstig letsel kan veroorzaken.
•
  Zorg er bij het plaatsen van het apparaat voor dat het netsnoer niet bekneld of beschadigd is.
•
  Plaats geen meerdere draagbare stopcontacten of draagbare voedingen aan de achterkant van het apparaat.
•
  Gebruik geen verlengsnoeren of niet-geaard (tweepolig) adapters. Steek NOOIT meerdere apparaten in hetzelfde stopcontact.
• Zorg ervoor dat de stekker niet bekneld of beschadigd raakt door de achterkant van het apparaat. Een beknelde of beschadigde stekker kan oververhit raken en brand veroorzaken, met letsel of de dood tot gevolg. Buig, draai of trek niet aan het netsnoer en plaats er geen zware voorwerpen op.
• Bewaar geen explosieve stoffen, zoals spuitbussen met ontvlambare markering, in dit apparaat.
• Het koelmiddel isobutaan (R600a) bevindt zich in het koelcircuit van het apparaat, een natuurlijk gas met een hoge mate van milieucompatibiliteit, dat brandbaar is. Zorg ervoor dat u open vuur, ontstekingsbronnen en hoge warmtebronnen uit de buurt van het apparaat houdt.
• Zorg ervoor dat geen van de componenten van het koelcircuit beschadigd raakt tijdens transport en installatie.
• Zorg ervoor dat de ruimte waar het apparaat wordt geïnstalleerd, goed geventileerd is.
• Het is gevaarlijk om de specificaties te wijzigen of dit product op enigerlei wijze aan te passen. Elke beschadiging van het snoer kan een kortsluiting, brand en/of elektrische schok veroorzaken.
• Dit apparaat is bedoeld voor gebruik in huishoudelijke en soortgelijke toepassingen, zoals:
  • Personeelskeukens in winkels, kantoren en andere werkomgevingen
  • Boerderijen en door klanten in hotels, motels en andere residentiële omgevingen
  • Bed and breakfast-achtige omgevingen
  • Catering en soortgelijke omgevingen buiten de detailhandel
  • Dit apparaat is uitsluitend ontworpen voor gebruik binnenshuis.
•
  Alle elektrische componenten (stekker, netsnoer, compressor, enz.) moeten worden vervangen door een gecertificeerde serviceagent of gekwalificeerd servicepersoneel. Neem contact op met ons ondersteuningsteam voor hulp.
•
  De bij dit apparaat geleverde lamp is uitdrukkelijk ontworpen voor dit apparaat en mag niet worden gebruikt in andere apparaten, lampen of soortgelijke toepassingen buiten het beoogde gebruik in deze machine.
• De koelkast moet worden aangesloten op een eigen 115 Volt, 60 Hz., 15 Amp, uitsluitend AC stopcontact. Verleng of verkort het snoer niet. Het netsnoer van het apparaat is uitgerust met een driepolige aardingsstekker voor uw bescherming tegen elektrische schokken. Het moet rechtstreeks worden aangesloten op een correct geaard driepolig stopcontact. Het stopcontact moet worden geïnstalleerd in overeenstemming met de lokale voorschriften en verordeningen.
• Zorg ervoor dat u snel toegang hebt tot het stopcontact waarop het apparaat is aangesloten in geval van een noodsituatie waarbij snelle ontkoppeling nodig is.
• Zorg ervoor dat het apparaat is aangesloten op een stopcontact in de muur en niet op een stekkerdoos of een soortgelijk apparaat.
• Trek niet aan de stroomkabel.
• Als het stopcontact los zit, gebruik het dan in geen geval voor het apparaat, omdat dit kan leiden tot een elektrische schok of brand.
• U mag het apparaat niet gebruiken zonder de lamp (indien van toepassing op uw apparaat).
• Dit apparaat is zwaar. Voorzichtigheid is geboden bij het verplaatsen ervan. Een teamlift wordt aanbevolen.
• Verwijder of raak geen items uit het vriesvak aan als uw handen vochtig/nat zijn, omdat dit huidbeschadiging of vriesbrand kan veroorzaken.
• Vermijd langdurige blootstelling van het apparaat aan zonlicht.

DAGELIJKS GEBRUIK

• Plaats geen hete voorwerpen of apparaten op de plastic onderdelen in het apparaat.
• Plaats voedingsmiddelen niet rechtstreeks tegen de achterwand.
• Bevroren voedsel mag niet opnieuw worden ingevroren nadat het is ontdooid.
• Bewaar voorverpakt diepvriesproducten in overeenstemming met de instructies van de fabrikant van het diepvriesproduct (als uw apparaat een vriezer of ijsvak heeft).
• Houd u strikt aan de opslagadviezen van de fabrikant van het apparaat.
  Raadpleeg de relevante instructies.
• Plaats geen koolzuurhoudende of bruisende dranken in het vriesvak, omdat dit druk op de container creëert, waardoor deze kan exploderen en schade aan het apparaat kan veroorzaken.
• Bevroren snacks (bijv. ijslolly's) kunnen vriesbrand veroorzaken als ze rechtstreeks uit het apparaat worden geconsumeerd.
• Om besmetting van voedsel te voorkomen, dient u de volgende instructies in acht te nemen:
  • Houd de deur niet lang open, dit zal een aanzienlijke temperatuurstijging in de compartimenten van het apparaat veroorzaken.
  • Bewaar rauw vlees en vis in geschikte containers in de koelkast, zodat het niet in contact komt met of druipt op andere voedingsmiddelen.
• Als het apparaat lange tijd leeg staat, schakel het dan uit, ontdooi het, maak het schoon, droog het af en laat de deur open staan om schimmelvorming in het apparaat te voorkomen.

ONDERHOUD EN REINIGING

• Schakel voor onderhoud het apparaat uit en trek de stekker uit het stopcontact.
• Maak het apparaat niet schoon met metalen voorwerpen.
• Gebruik geen scherpe voorwerpen om vorst van het apparaat te verwijderen. Gebruik een plastic schraper.
• Controleer regelmatig de afvoer in de koelkast op ontdooid water.
  Reinig de afvoer indien nodig. Als de afvoer verstopt is, verzamelt er zich water op de bodem van het apparaat. (Indien van toepassing op uw apparaat).

INSTALLATIE

•
  Volg voor de elektrische aansluiting zorgvuldig de instructies in de volgende punten.
• De koelkast moet losgekoppeld zijn van de stroomvoorziening voordat u met de installatie begint.
• Gebruik alleen accessoires zoals aangegeven en niet voor ander gebruik.
• Verwijder alle beschermende plastic voordat u het apparaat gebruikt.
• Pak het apparaat uit en controleer of het beschadigd is. Sluit het apparaat niet aan als het beschadigd is. Meld mogelijke schade direct aan de winkel waar u het gekocht heeft. Bewaar in geval van schade de verpakking als bewijs.
• We adviseren om minstens vier uur te wachten voordat u het apparaat aansluit, zodat de olie terug in de compressor kan stromen.
• Er moet voldoende luchtcirculatie rond het apparaat zijn. Slechte luchtcirculatie kan leiden tot oververhitting. Volg de instructies met betrekking tot de installatie om voldoende ventilatie te bereiken.
• Zorg er waar mogelijk voor dat de afstandhouders van het product tegen een muur staan om te voorkomen dat warme delen (compressor, condensor) worden aangeraakt of vastgepakt, wat kan leiden tot brandwonden.
• Het apparaat mag niet naast radiatoren of fornuizen worden geplaatst.
• Zorg ervoor dat de stekker toegankelijk is na de installatie van het apparaat.
• Laat de koelkast na de installatie 2-3 uur staan voordat u er voedsel in plaatst.

SERVICE

• Een gekwalificeerde elektricien moet alle elektrische werkzaamheden of vereiste service uitvoeren.
• Een geautoriseerd servicecentrum moet dit product onderhouden en er mogen alleen originele reserveonderdelen worden gebruikt.

ENERGIEBESPARING

• Plaats geen heet voedsel in het apparaat
• Pak voedsel niet dicht op elkaar, want dit verhindert de luchtcirculatie
• Zorg ervoor dat voedsel de achterkant van de compartimenten niet raakt
• Als de elektriciteit uitvalt, open de deur(en) dan niet
• Open de deur(en) niet vaak
• Houd de deur(en) niet langdurig open
• Zet de thermostaat niet op extreem koude temperaturen
• Sommige accessoires, zoals laden, kunnen worden verwijderd om een groter opslagvolume en een lager energieverbruik te creëren

NIET TERUG NAAR DE WINKEL

WIJ STAAN KLAAR OM TE HELPEN
neem eerst contact met ons op met vragen

TCL SUPPORT:
support.tcl.com/us
1-877-300-9134

WEES VOORZICHTIG BIJ HET VERWIJDEREN VAN DE KOELKAST

CONTACT INFORMATIE:
TCL North America
1860 Compton Ave
Corona, California 92881
1-800-825-6747
www.tcl.com/us

Referenties

• Welcome | TCL (Welkom | TCL)
• Photoregister | Help (Photoregister | Hulp)
• TCL Support (TCL Ondersteuning)
• TCL USA | TVs, Sound Bars, Phones, Appliances (TCL USA | TV's, Soundbars, Telefoons, Apparaten)

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download TCL MR422S - 4.5 CuFt Koelkast Handleiding

Beschikbare talen
