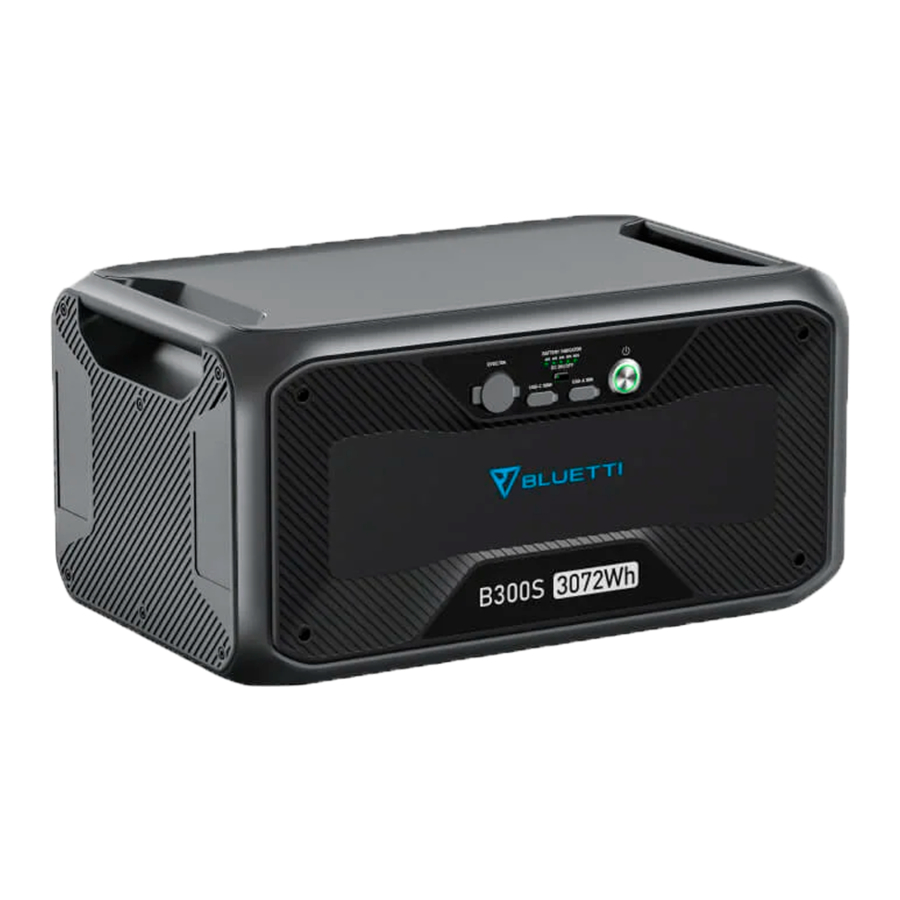

BLUETTI B300S - Handleiding Uitbreidingsbatterij

Voordat u begint

De informatie in dit document kan zonder voorafgaande kennisgeving worden gewijzigd.

Voor de meest recente versie gaat u naar https://www.bluettipower.com/pages/user-guides.

• De gebruikershandleiding bevat instructies en opmerkingen over de bediening en het gebruik van dit apparaat.
• BLUEITI raadt u aan originele accessoires van BLUETTI te gebruiken.
• BLUEITI is niet verantwoordelijk voor schade of kosten die kunnen voortvloeien uit het gebruik van andere onderdelen dan originele onderdelen van BLUETTI.
• Lees deze handleiding voor uw eigen veiligheid en voordeel zorgvuldig door voordat u het apparaat gebruikt en bewaar hem zodat u hem later nog kunt raadplegen.

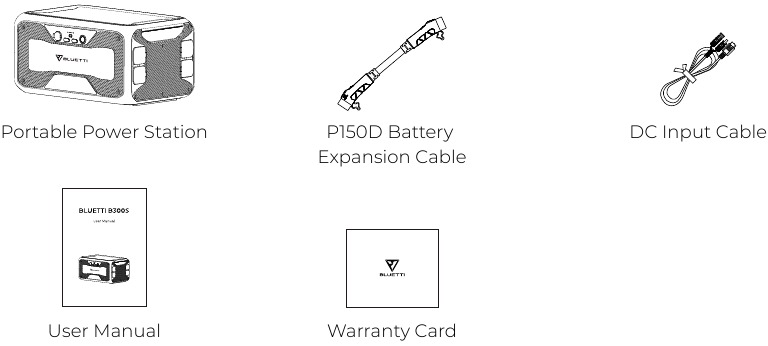

Wat zit er in de doos

Standaard verpakking

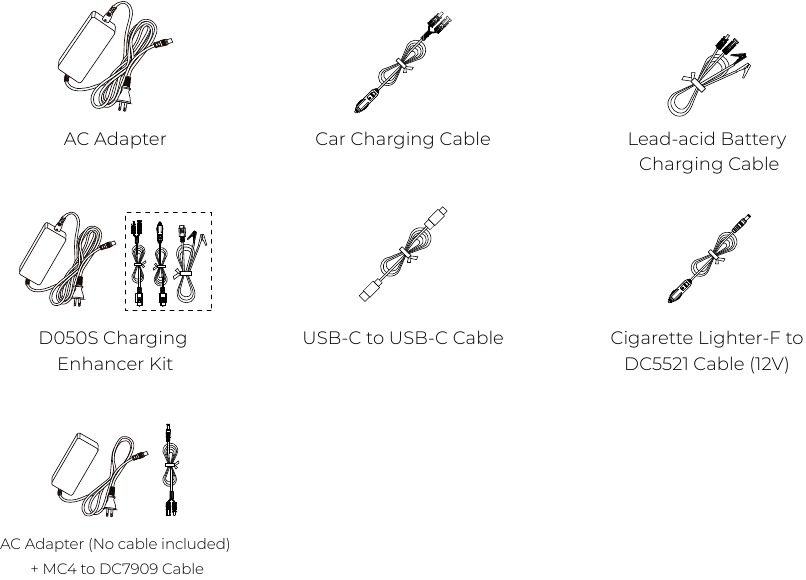

* Onderstaande accessoires zijn niet inbegrepen in de standaardverpakking en kunnen afzonderlijk worden aangeschaft via https://www.bluettipower.com/

* P150D Batterij Uitbreidingskabel: 31.5in/80cm.
DC Input Cable (DC-ingangskabel): 27.6in/70cm. MC4 naar XT90.
AC Adapter (AC-adapter): 118in/300cm.
Car Charging Cable (Autolaadkabel): 59in/150cm. Sigarettenaanstekerpoort naar MC4.
Lead-acid Battery Charging Cable¹ (Laadkabel loodzuuraccu) : 20in/50cm. Klem naar MC4.
D050S Charging Enhancer Kit (Oplaadversterkerkit) : D050S: 47in/120cm.
PV Charging Cable (PV-laadkabel): 27.6in/70cm. MC4 naar DC7909
Car Charging Cable (Autolaadkabel): 20in/50cm. Sigarettenaanstekerpoort naar DC7909.
Lead-acid Battery Charging Cable² (Laadkabel loodzuuraccu): 20in/50cm. Klem naar DC7909.
USB-C to USB-C Cable (USB-C naar USB-C-kabel): 79in/200cm
Cigarette Lighter-F to DC5521 Cable (12V) (Sigarettenaansteker-F naar DC5521-kabel (12V)): 28in/72cm.
AC Adapter (No cable included) + MC4 to DC7909 Cable (AC-adapter (geen kabel meegeleverd) + MC4 naar DC7909-kabel): 47in/120cm; 5.5in/14cm.

¹ Werkt met D050S DC-oplaadversterker en wordt aangesloten op de adapteringang.
² Verbindt B300S rechtstreeks met de loodzuuraccu.

Opmerking: Alle metingen zijn slechts ter referentie.
Verpakkingsdetails kunnen zonder voorafgaande kennisgeving worden gewijzigd.

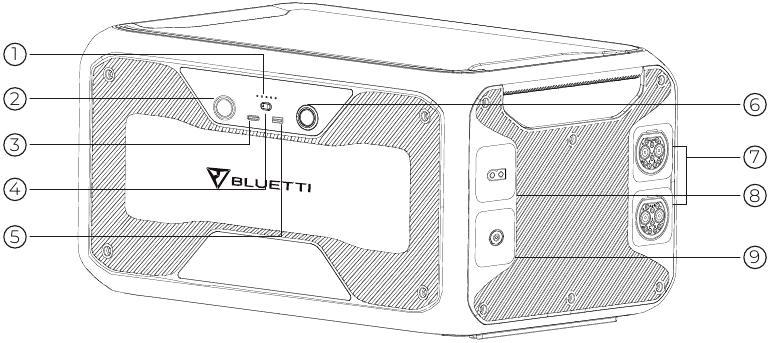

Productoverzicht

Diagram

1. Power Indicator* (Stroomindicator)
2. Cigarette Lighter Port (Sigarettenaanstekerpoort)
3. USB-C PD3.0
4. DC Power Button (DC-aan/uit-knop)
5. 18W USB-A Port (18W USB-A-poort)
6. Power Button (Aan/uit-knop)
7. Battery Expansion Port (Batterij-uitbreidingspoort)
8. PV Input (PV-ingang)
9. Adapter Input (Adapteringang)

* Deze lampjes geven het vermogensniveau aan, één lampje voor 20%. Wanneer het daalt tot 20%, laadt u de B300S op voor een langere levensduur.

Specificaties

B300S

Opmerking: Wanneer de B300S is aangesloten op de T500-adapter of AC500 op het elektriciteitsnet, kan de B300S zichzelf verwarmen en zelfs bij -4°F/-20°C worden opgeladen.

Bediening

In-/uitschakelen

Opstarten/Afsluiten: Druk op de aan/uit-knop om dit apparaat op te starten of af te sluiten.

DC Output (DC-uitgang): Druk op de DC-aan/uit-knop om op te starten of af te sluiten.

Opmerking: Koppel de stekker los om het apparaat uit te schakelen. Sluit hem aan op de stroombron en hij schakelt automatisch in.

BLUETTI APP

Download de BLUETTI-app van Google Play of de App Store.
De resterende batterijcapaciteit kan worden bekeken via de app wanneer deze is verbonden met de AC500.
De firmware kan ook over-the-air (OTA) worden geüpgraded. Raadpleeg de BLUETTI-app voor meer informatie.

Opmerking: Houd uw telefoon niet verder dan 5m van het apparaat tijdens de update.

Opladen

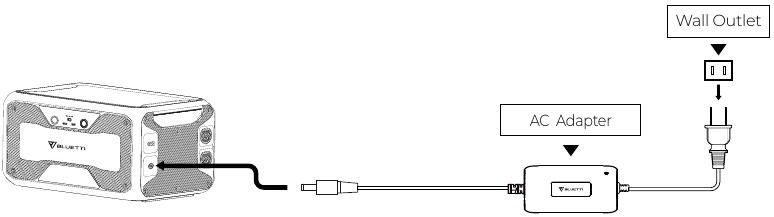

AC Charging (AC-Opladen)
Sluit de B300S eenvoudigweg aan op een standaard stopcontact en begin met opladen.

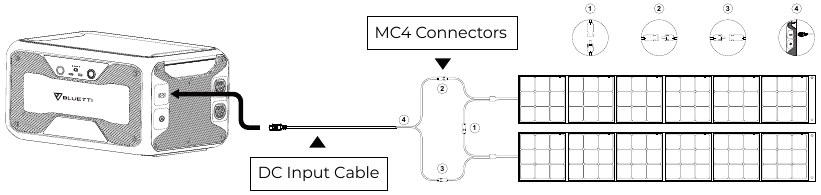

PV Charging (PV-Opladen)
Sluit de zonnepanelen (in serie of parallel) aan op de B300S met de DC-ingangskabel.

Opmerking: Zorg ervoor dat uw zonnepanelen voldoen aan:
OCV³: 12-60V
vmp⁴: 12-60V
Input Power (Ingangsvermogen): 500W Max

Bijv.: Sluit twee BLUEITI PV200-zonnepanelen in serie aan om het apparaat op te laden.
BLUETTI PV200 voc-26.1V
Vmp=20.5V
Current-9.7A Max.

Totaal: Voc=26.1×2=52.2V
Vmp=20.5×2=41V
Current=9.7A Max.

³ OCV: Open circuit voltage (Open circuitspanning), ook voor Voc. De maximale spanning die het zonnepaneel kan produceren zonder belasting.
⁴ Vmp: Voltage at maximum power (Spanning bij maximaal vermogen). De beschikbare spanning wanneer het paneel op zijn maximale prestatievermogen werkt.

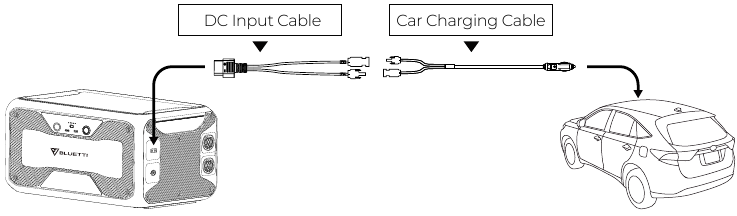

Car Charging (Opladen in de auto)
Sluit de B300S aan op de sigarettenaanstekerpoort van het voertuig via de DC-ingangskabel en autolaadkabel.

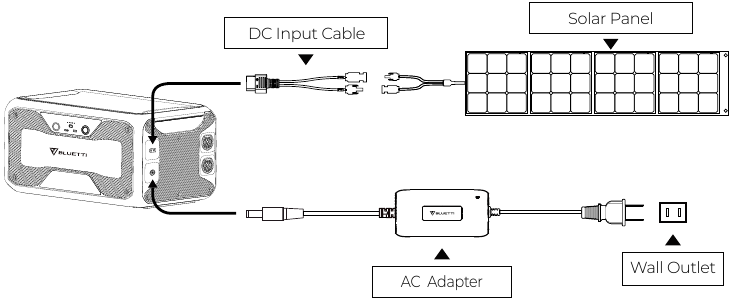

Dual Charging (Dubbel opladen)
De B300S ondersteunt ook opladen via adapter en zonnepanelen tegelijkertijd.

Capaciteitsuitbreiding

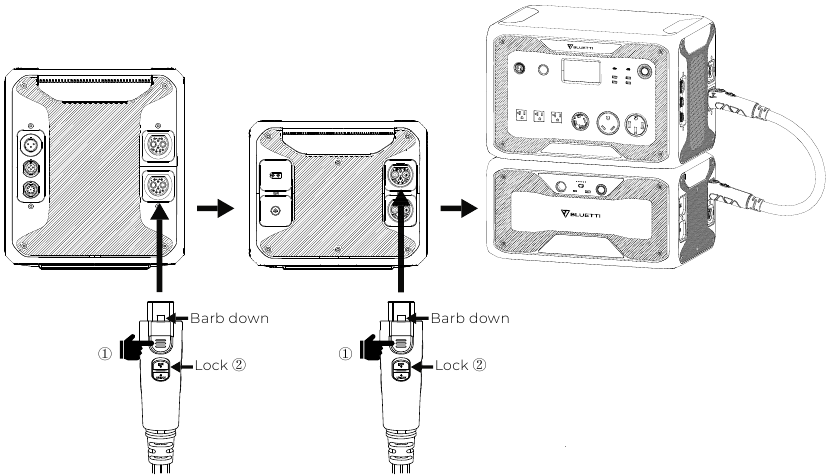

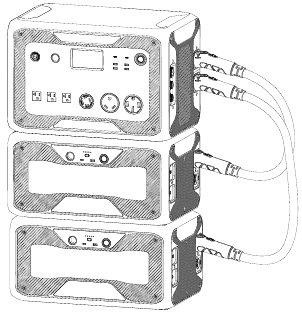

Sluit de B300S aan op het BLUETTI AC500-energiecentrum met de P150D-batterij-uitbreidingskabel.

(P150D Battery Expansion Cable (P150D-Batterijuitbreidingskabel))

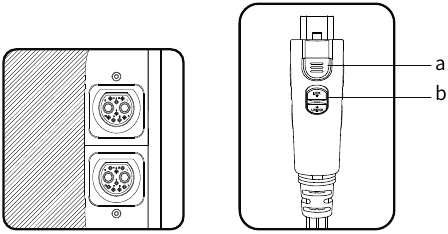

1. De batterij-uitbreidingsfunctie in-/uitschakelen.
2. De verbinding vergrendelen/ontgrendelen.

AC500 + 1*B300S = 4500W Max. / 3072Wh

AC500 + 2*B300S = 5000W Max. / 6144Wh

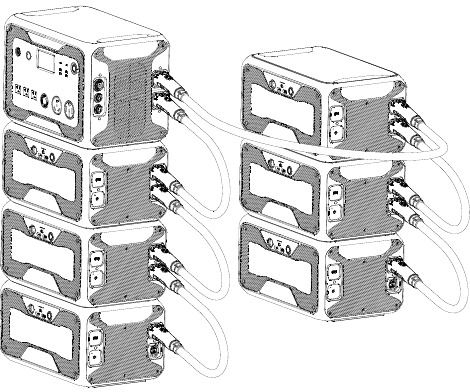

AC500 + 6*B300S = 5000W Max. / 18432Wh

B300S Capacity Expansion Tutorial (B300S-zelfstudie Capaciteitsuitbreiding)
Opmerking: Druk op de aan/uit-knop op de AC500 of B300S om de AC500 + B300S-combinatie in te schakelen. Wanneer de AC500 is aangesloten op het elektriciteitsnet of zonnepanelen, wordt de combinatie automatisch ingeschakeld. Als er slechts één B300S is aangesloten, levert de combinatie een maximaal vermogen van 4500 W.
Om 5000 W AC-uitgang te krijgen, sluit u ten minste één uitbreidingsbatterij aan op elke uitbreidingspoort.

Veelgestelde vragen (Frequently Asked Questions (FAQ))

Q: Can it charge and discharge at the same time? (V: Kan hij tegelijkertijd opladen en ontladen?)
A: Yes. It supports pass-through charging. B300S comes with the premium LiFeP04 battery and proprietary Battery Management System (BMS) to ensure that it can charge and discharge at the same time. (A: Ja. Het ondersteunt doorlaad opladen. B300S wordt geleverd met de premium LiFeP04-batterij en het gepatenteerde Battery Management System (BMS) om ervoor te zorgen dat hij tegelijkertijd kan opladen en ontladen.)

Q: Can I use third-party solar panels to charge this unit? (V: Kan ik zonnepanelen van derden gebruiken om dit apparaat op te laden?)
A: Yes, you can. As long as the specs of solar panels you' re using fall in below range: (A: Ja dat kan. Zolang de specificaties van de zonnepanelen die u gebruikt binnen het onderstaande bereik vallen:)
ocv: 12-60V
vmp: 12-60V
Input Power: 500W Max.
With the same power connector (MC4) (Met dezelfde stroomconnector (MC4))
DO NOT mix different types of solar panels. (Meng GEEN verschillende soorten zonnepanelen.)

Q: How to upgrade the firmware of B300S? (V: Hoe upgrade ik de firmware van B300S?)
A: Connect it to the AC500 or other compatible power station, pair the system with BLUETTI App, and you can over-the-air (OTA) upgrade the firmware including ARM, DSP, HMI, and BMS. (A: Sluit hem aan op de AC500 of een ander compatibel energiecentrum, koppel het systeem met de BLUETTI-app en u kunt de firmware over-the-air (OTA) upgraden, inclusief ARM, DSP, HMI en BMS.)

Q: How to store B300S expansion battery for a long time? (V: Hoe kan ik de B300S-uitbreidingsbatterij lange tijd opslaan?)
A: Charge it to 80% SOC every 3-6 months for long-term storage. (A: Laad hem elke 3-6 maanden op tot 80% SOC voor langdurige opslag.)

Technische ondersteuning

Mocht u verdere hulp nodig hebben, aarzel dan niet om contact op te nemen met het BLUEITI-serviceteam.

BLUETTI POWER INC

Web: https://www.bluettipower.com/
Tel: 833-988-3663 / 702-463-4792
Mail: service@bluettipower.com
Add: 6185 S valley View Blvd Ste D. Las Vegas, NV 89118.

Veiligheidsinstructies

Algemene veiligheid

BLUETTI-producten zijn ontwikkeld om veilig en betrouwbaar te zijn. Lees deze handleiding voor belangrijke veiligheidsinformatie over uw apparaat. De handleiding is bedoeld om u te helpen comfortabeler en productiever te zijn tijdens het gebruik van dit apparaat. Het niet opvolgen van deze richtlijnen voor de juiste installatie, het juiste gebruik en de juiste verzorging van uw apparaat kan schade aan dit apparaat en letsel aan uzelf of anderen veroorzaken.

BEWAAR DEZE INSTRUCTIES!

• Gebruik of bewaar het apparaat altijd in overeenstemming met het gespecificeerde temperatuurbereik.
• Stel het apparaat NIET bloot aan vuur, vloeistoffen, zweet, vuil of andere verontreinigingen, aangezien dit kan leiden tot een explosie van de batterij of het lekken van ontvlambare vloeistof of gas.
• Plaats het apparaat NIET op een onstabiele of gekantelde ondergrond.
• Zorg ervoor dat de plaats waar u het apparaat gebruikt goed geventileerd en ruim is.
• Uit de buurt van kinderen en huisdieren houden.
• NIET wijzigen, proberen vreemde voorwerpen in de batterij te steken of deze onder te dompelen of bloot te stellen aan water of andere vloeistoffen. Batterijen kunnen exploderen als ze beschadigd zijn
• Batterijvloeistof is corrosief en kan giftig zijn. Als een batterij lekt, zorg er dan voor dat de gelekte vloeistof niet in contact komt met uw huid, ogen, kleding of andere oppervlakken. Spoel de getroffen gebieden onmiddellijk met water of zoek medische hulp.
• Negeer die waarschuwingsborden op componenten of producten van fabrikanten NIET.
• NIET demonteren, snijden, pletten, doorboren of anderszins beschadigen.
• Steek GEEN vreemde voorwerpen in de ventilator, ventilatieopeningen, poorten of andere openingen.
• Gebruik NOOIT een beschadigde batterij of component. Oneigenlijk gebruik of misbruik van beschadigde batterijen kan leiden tot schade aan uw apparaat of letsel als gevolg van het lekken van batterijvloeistof, brand, oververhitting of explosie.
• Gebruik UITSLUITEND goedgekeurde batterijen en accessoires. Oneigenlijk gebruik, of het gebruik van niet-goedgekeurde of incompatibele batterijen of componenten kan leiden tot brand, explosie of andere gevaren, en kan elke goedkeuring of garantie ongeldig maken.
• Schakel het apparaat ONMIDDELLIJK uit in geval van een storing.
• Gebruik een droge poederblusser in geval van brand.
• Probeer NIET de interne batterij of een ander onderdeel van het apparaat te wijzigen of te vervangen door iemand anders dan gekwalificeerd personeel. Breng hem indien nodig naar een erkend servicecentrum, aangezien onjuiste montage kan leiden tot brand of elektrische schok.

BEWAAR DEZE INSTRUCTIES!

Onderhoud

• Wanneer u het apparaat langere tijd niet gebruikt, schakel het apparaat dan uit en koppel de AC-adapter los van het stopcontact.
• Laad het apparaat elke 3-6 maanden op tot 80% SOC voor langdurige opslag.
• Reinig het apparaat voorzichtig en zorgvuldig met een droge doek.

Hantering en opslag

• Gebruik indien nodig mechanische hulpmiddelen (bijv. trolleys en in hoogte verstelbare werkbanken).
• Stapel NIETS bovenop het apparaat, noch tijdens opslag, noch tijdens gebruik.
• Aanbevolen opslagtemperatuur: -4-104⁰ F/-20-40⁰C.
