Goal Zero Boulder 100i - Handleiding Zonnepaneel

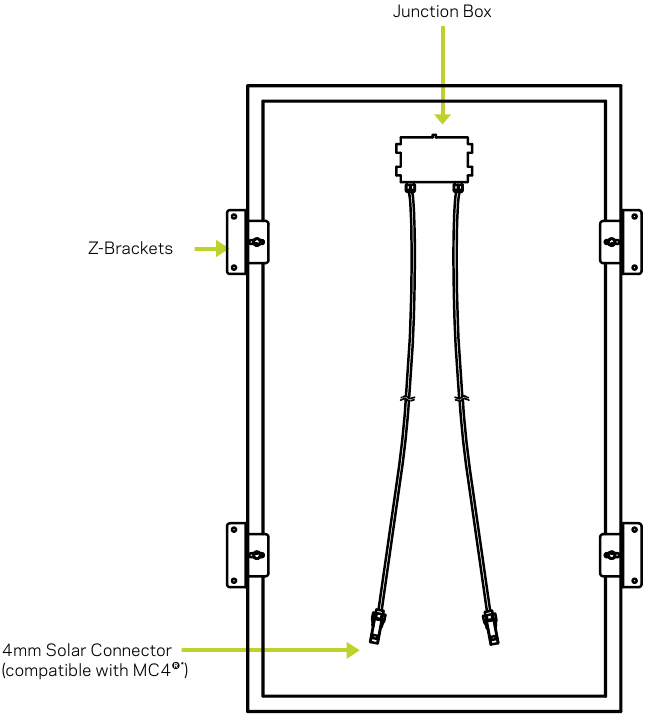

Leer je uitrusting kennen

In de doos

• Boulder 100i zonnepaneel
• (4) Z-beugel
• (4) M6 Zeskantbout
• (4) M6 Zeskantmoer
• (4) M6 Split sluitring
• (4) M6 Platte ring

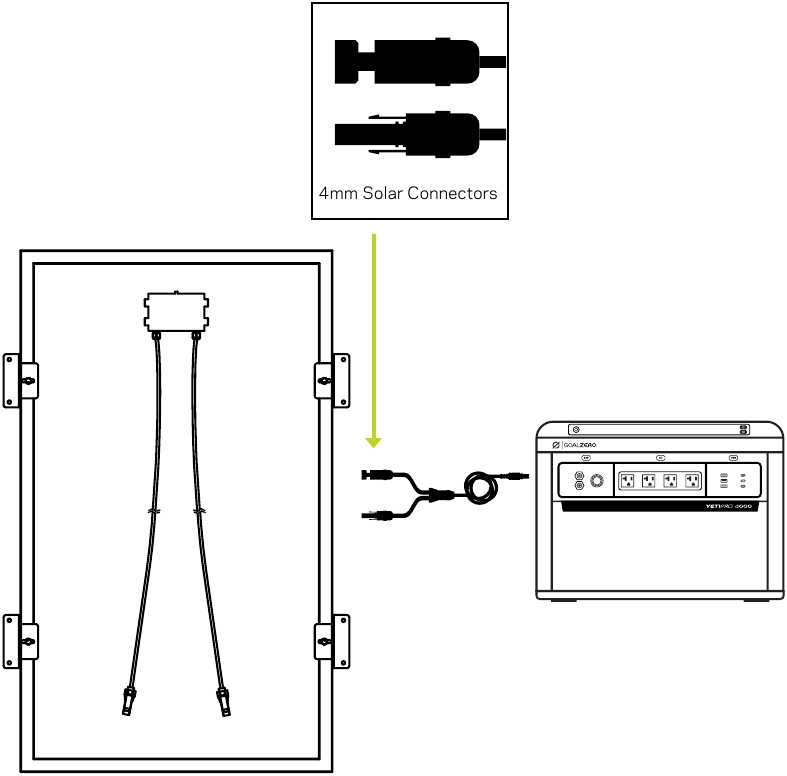

Hoe het werkt

Sluit de 4mm zonneconnectoren aan de achterkant van uw Boulder 100i aan op een 4mm zonneconnector, combiner of adapter om aan te sluiten op uw gewenste apparaat om zonne-energie op te vangen en te gebruiken.
Om de Boulder 100i op een Yeti aan te sluiten, heeft u een 4mm zonneconnector naar HPP-adapter nodig.

Hoe u uw paneel installeert

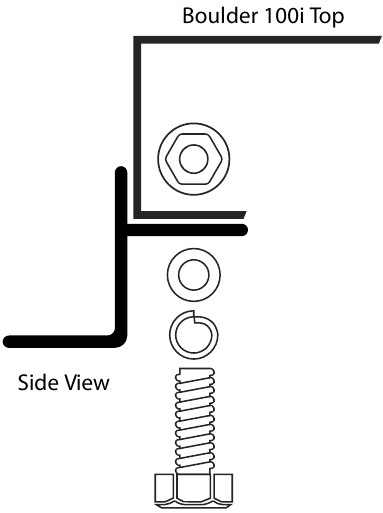

1. Bevestig de Z-beugels aan het zonnepaneel
   1. Bevestig de Z-beugel langs de lange zijde van het zonnepaneelframe in de buurt van de hoek. Zorg ervoor dat de montagevoet van de beugel van het zonnepaneelframe af is gericht.
   2. Lijn het montagegat op de Z-beugel uit met het gat op het zonnepaneelframe.
   3. Bevestig de Z-beugel aan het zonnepaneelframe met de M6-zeskantbout, split sluitring, platte ring en zeskantmoeren.

   4. Herhaal dit voor de andere 3 beugels en plaats er één in de buurt van elke hoek van het zonnepaneel.
2. Monteer het paneel
   1. Kies een locatie om uw zonnepaneel te installeren. We raden aan om een plek te kiezen die vrij is en maximale blootstelling aan de zon krijgt.
   2. Monteer het paneel zo ver mogelijk van obstakels op het dak.

Meerdere panelen aansluiten

Bij het aansluiten van meerdere panelen is het belangrijk om rekening te houden met de spanningsingangsbeperkingen van het apparaat dat u oplaadt. De hoeveelheid input wordt beïnvloed door het feit of u panelen in serie of parallel aansluit. Bezoek de Goal Zero website voor meer informatie over de optimale opstelling van zonnepanelen:

Technische specificaties

Zonnepaneel
Nominaal vermogen	100W
Celrendement	22%
Bedrijfsspanning (piekvermogen)	17.1V
Bedrijfsstroom (piekvermogen)	5.84A
Open circuitspanning VOC	20.52V
Kortsluitstroom ISC	6.14A
Zekeringwaarde serie	9A
Temperatuurcoëfficiënt (vermogen)	-.39%/°C
Temperatuurcoëfficiënt (spanning)	-.3%/°C
Temperatuurcoëfficiënt (stroom)	.06%/°C
Bedrijfstemperatuur	-40° tot 185°F
Aansluiting
Connector	MC4®*
Kabellengte	36in
Kabel AWG	12 AWG
Algemeen
Gewicht	13.2lbs/6kg
Afmetingen	23.07 x 38.58 x 1.18in 58.6 x 98 x 3cm
Certificeringen
Garantie	2 jaar
Ingress Protection	IP67

*Ga voor de garantievoorwaarden en -registratie naar www.goalzero.com/warranty.
* Gebaseerd op standaard testomstandigheden met zonnestraling bij 1000W/m^2, cel temperatuur van 25C en luchtmassa AM = 1.5

Veelgestelde vragen

Q: Can I plug the Boulder 100i directly into a Goal Zero Yeti? (V: Kan ik de Boulder 100i rechtstreeks op een Goal Zero Yeti aansluiten?)
A: No. You need an MC4®* to HPP adapter to connect the Boulder 100i to a Yeti. These panels are intended for RV installations with the Goal Zero Escape Ecosystem. (A: Nee. U hebt een MC4®* naar HPP-adapter nodig om de Boulder 100i op een Yeti aan te sluiten. Deze panelen zijn bedoeld voor RV-installaties met het Goal Zero Escape-ecosysteem.)

Q: How many solar panels can I connect together? (V: Hoeveel zonnepanelen kan ik aan elkaar koppelen?)
A: It varies depending on the device you're pairing your panels with. For example, the Goal Zero Yeti PRO 4000 will accept a maximum of 5 Boulder 100i panels in series, while the Yeti 1500X and all other 'X' line products can only accommodate 2 panels in series. (A: Het varieert afhankelijk van het apparaat waarmee u uw panelen koppelt. De Goal Zero Yeti PRO 4000 accepteert bijvoorbeeld maximaal 5 Boulder 100i-panelen in serie, terwijl de Yeti 1500X en alle andere producten uit de 'X'-lijn slechts 2 panelen in serie kunnen plaatsen.)

Q: Can I chain my Boulder 100i with third-party solar panels? (V: Kan ik mijn Boulder 100i in serie schakelen met zonnepanelen van derden?)
A: No. The Boulder 100i is not guaranteed to work with any other manufacturers' products. Many solar panels are manufactured differently. Pairing your Boulder 100i with third-party panels may result in product damage, fires, or other serious issues. (A: Nee. Er wordt niet gegarandeerd dat de Boulder 100i werkt met producten van andere fabrikanten. Veel zonnepanelen worden anders vervaardigd. Het koppelen van uw Boulder 100i met panelen van derden kan leiden tot productschade, brand of andere ernstige problemen.)
