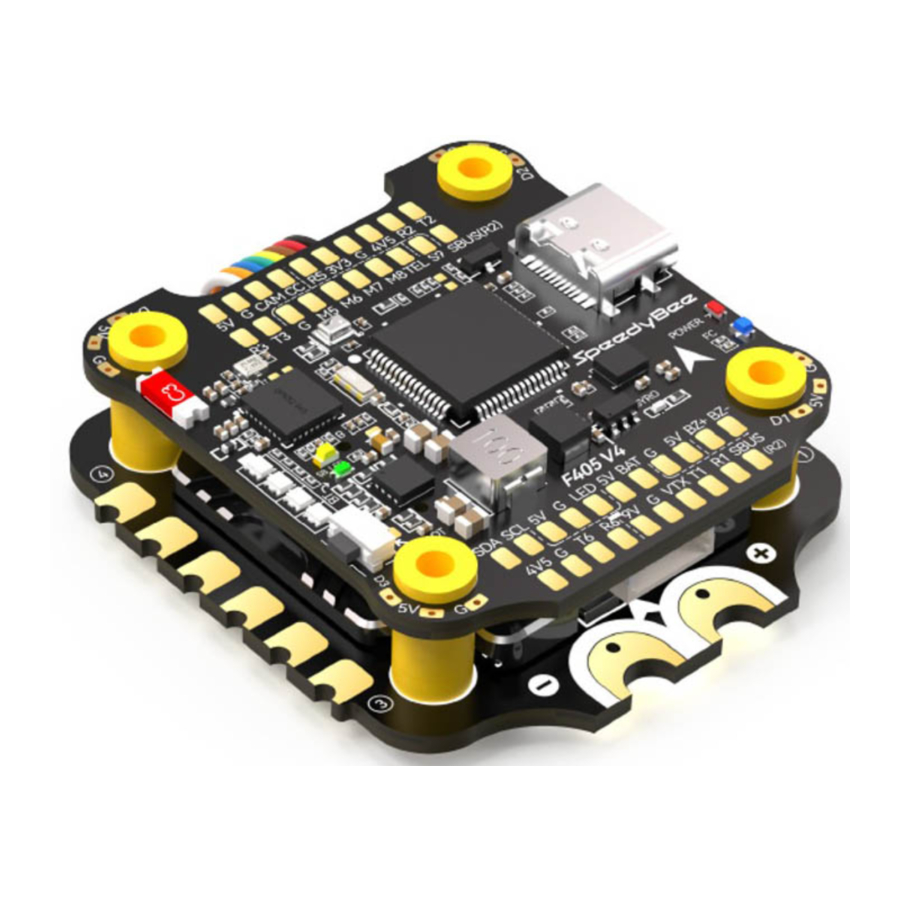

SpeedyBee F405 V4 BLS 55A 30x30 Stack Handleiding

Overzicht

Specificaties Overzicht

Productnaam SpeedyBee F405 V4 BLS 55A 30x30 Stack
Flight Controller SpeedyBee F405 V4 Flight Controller
ESC SpeedyBee BLS 55A 4-in-1 ESC
Bluetooth Ondersteund. Voor FC- & ESC-parameterinstellingen
Wireless FC Firmware Flashing NIET Ondersteund
Wireless Blackbox Download & Analyse NIET Ondersteund
Power Input 3-6S LiPo
Mounting 30.5 x 30.5mm(4mm gatgrootte )
Dimension 45.6mm(L) x 44mm(W) x 18.3mm(H)
Weight 34g

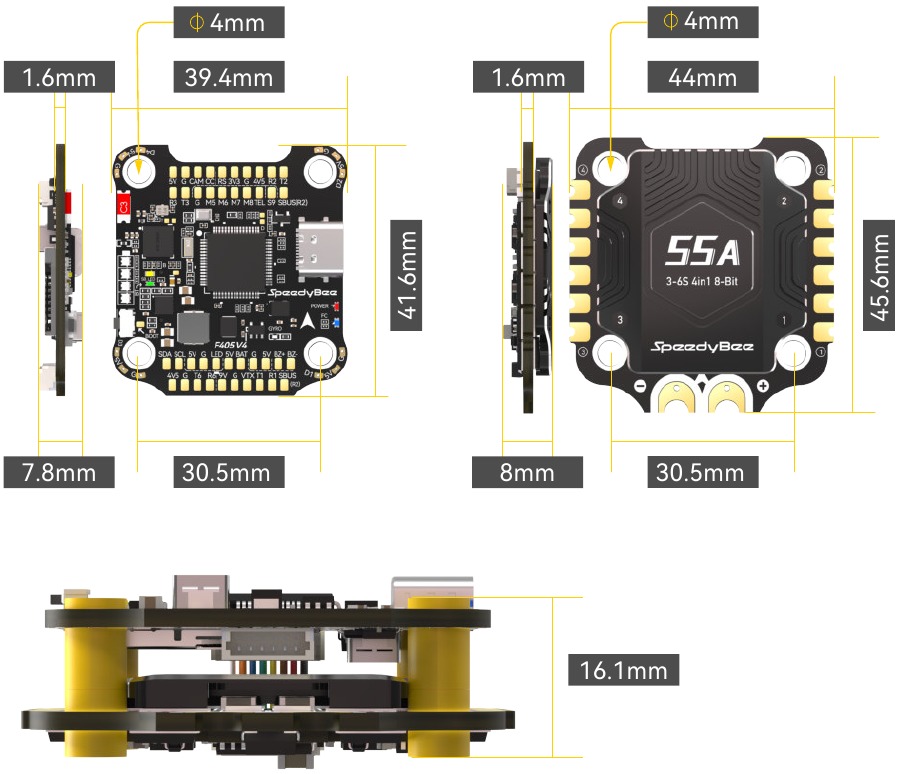

Afmetingen

Afmetingen

Inhoud verpakking

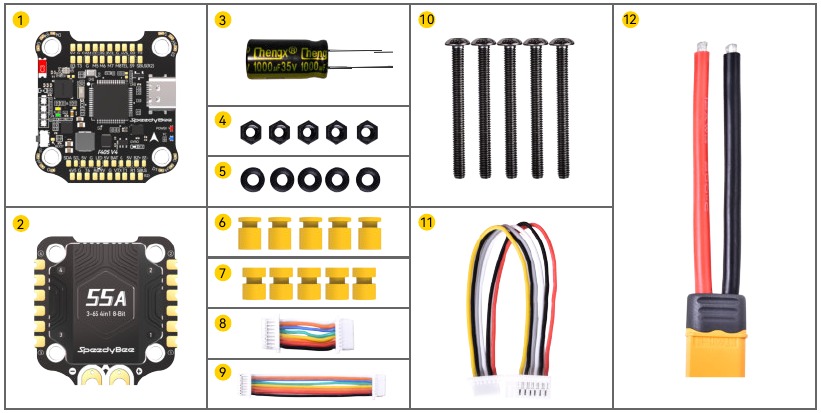

Optie 1 -SpeedyBee 5-405 V4 55A Stack

  1. SpeedyBee F405 V4 Flight Controller x 1
  2. SpeedyBee BLS 55A 4-in-l ESC x 1
  3. 35V I000uF Low ESR Capacitor x 1
  4. M3 Nylon Moer x 5
  5. M3 siliconen O-ring x 5
  6. M3*8mm Siliconen Grommets (voor FC) x 5
  7. M3*8.1 mm Siliconen Grommets (voor ESC) x 5
  8. SH 1.0mm 15mm-lengte 8-pins kabel (voor FC-ESC-verbinding) x 1
  9. SH 1.0mm 75mm-lengte 8-pins kabel* x 1
  10. M3*30mm Iner-hexagon Schroeven x 5
  11. DJI 6-pins kabel(80mm) x 1
  12. XT 60 Power Cable(70mm) x 1

* Wanneer de ESC-achterkant naar de voorkant van de drone is gericht, gebruikt u deze kabel voor de flightcontroller en ESC; beide uiteinden kunnen door elkaar worden aangesloten.

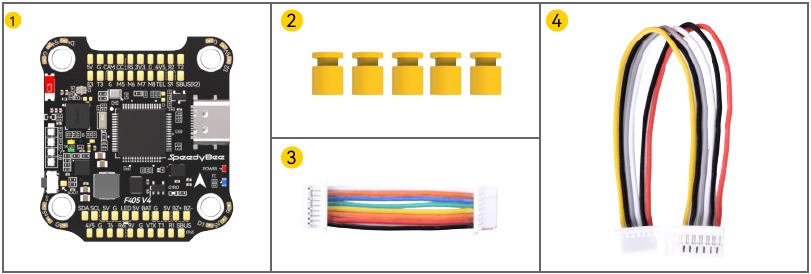

Optie 2 - SpeedyBee F405 V4 Flight Controller
SpeedyBee F405 V4 Flight Controller

  1. SpeedyBee F405 V4 Flight Controller x 1
  2. M3*8mm Siliconen Grommets (voor FC) x 5
  3. SH 1.0mm 30mm-lengte 8-pins kabel (voor FC-ESC-verbinding) x 1
  4. DJI 6-pins kabel(80mm) x 1

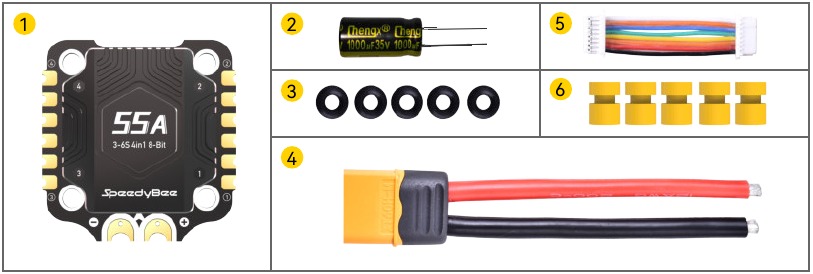

Optie 3 - SpeedyBee BLS 55A 4-in-l ESC
SpeedyBee BLS 55A 4-in-l ESC

  1. SpeedyBee BLS 55A 4-in-l ESC x 1
  2. 35V 1000uF Low ESR Capacitor x 1
  3. M3 siliconen O-ring x 5
  4. XT 60 Power Cable(70mm) x 1
  5. SH 1.0mm 30mm-lengte 8-pins kabel (voor FC-ESC-verbinding) x 1
  6. M3*8.1 mm Siliconen Grommets (voor ESC) x 5

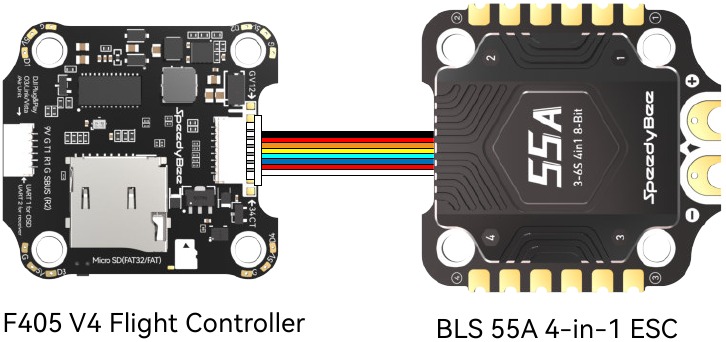

FC & ESC Verbinding

Gebruik de 8-pins kabel in de verpakking om de FC en de ESC aan te sluiten. Of soldeer 8 draden rechtstreeks aan de 8 pads aan elk uiteinde.

Methode 1 - Met behulp van een 8-pins kabel
Gebruik een van de uiteinden van de 8-pins JST-kabel om de FC op de ESC aan te sluiten.
FC & ESC Verbinding

Methode 2 - Direct solderen

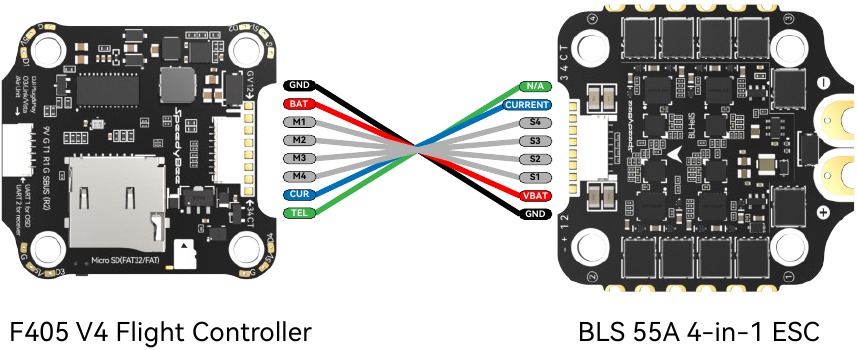

Soldeer 8 draden aan de 8 pads aan elk uiteinde, verwijzend naar de paddefinitie hieronder.
Direct solderen

F405 V4 Flight Controller

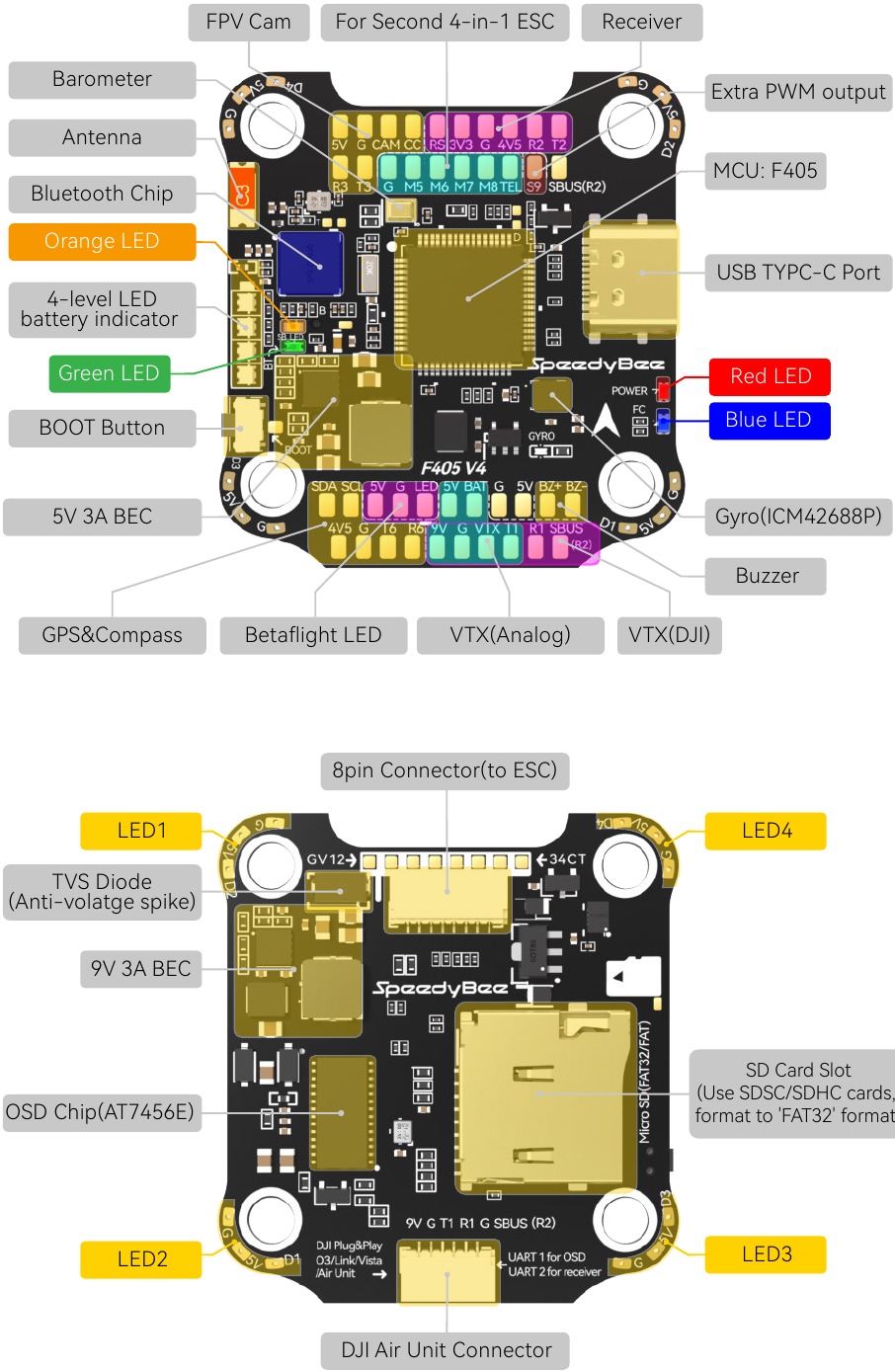

Layout

Layout

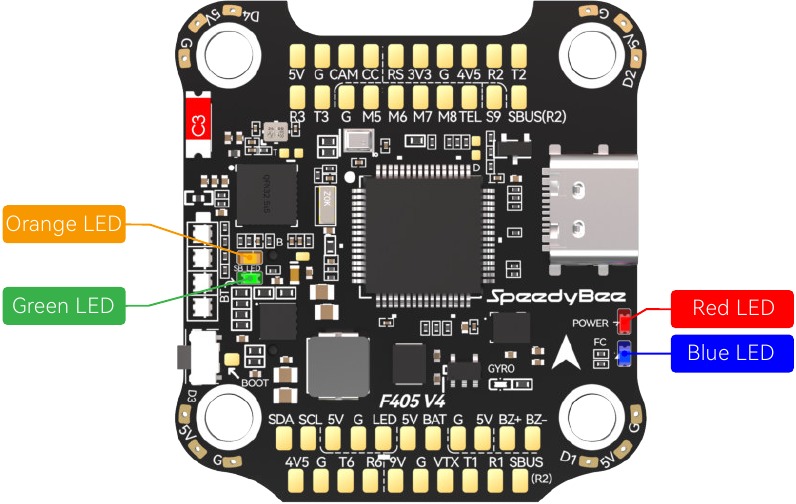

LED-indicator Definitie

LED-indicator Definitie

 RODE LED - Power Indicator (Stroomindicator). Continu rood na het inschakelen.
 GROENE LED Bluetooth-statuslampje. Continu groen geeft aan dat Bluetooth is verbonden.
 BLAUWE LED - Statuslampje van de flightcontroller dat wordt bestuurd door de firmware van de flightcontroller.
 Oranje LED - LED-Control Mode Indicator (LED-bedieningsmodusindicator). Het geeft aan dat de 4 sets LED-strips die zijn aangesloten op de LED1 -LED4-pads op de hoeken van de flightcontroller worden bestuurd door Betaflight-firmware (BF_LED-modus) of de Bluetooth-chip (SB_LED-modus).

Continu oranje: geeft aan dat de 4x LED's zich in de SB LED-modus bevinden. In deze modus, wanneer de FC is ingeschakeld en in de stand-bymodus staat, drukt u op de BOOT-knop om door de weergavemodi van de LED's te bladeren.
UIT: geeft aan dat de 4 x LED's worden bestuurd door Betaflight-firmware.

Houd de knop 3 seconden lang ingedrukt om tussen de besturingsmodi BF LED-modus en SB LED-modus te schakelen.

BOOT-knop

  1. Alleen als de flightcontroller is vastgelopen en niet kan worden ingeschakeld, volgt u deze stappen om de firmware opnieuw te flashen:
    1. Steek een USB A naar TYPE-C-kabel in uw pc.
    2. Houd de BOOT-knop ingedrukt, steek de USB-kabel in de flightcontroller, laat vervolgens de BOOT-knop los.
    3. Open Betaflight/lNAV configurator op de pc, ga naar de Firmware Flashing-pagina, kies het doel 'SPEEDYBEEF405V4' en flash
  2. Wanneer de FC is ingeschakeld en in de stand-bymodus staat, kan de BOOT-knop worden gebruikt om de LED-strips te bedienen die zijn aangesloten op LED 1 -LED4-pads op de hoeken. Druk kort op de BOOT-knop om door de LED-weergavemodus te bladeren. Houd de BOOT-knop lang ingedrukt om te schakelen tussen SpeedyBee-LED-modus en BF-LED-modus. In de BF-LED-modus worden alle LED1 -LED4-strips bestuurd door de Betaflight-firmware. De standaardmodus is BF-LED-modus.

FC's randapparatuuraansluiting

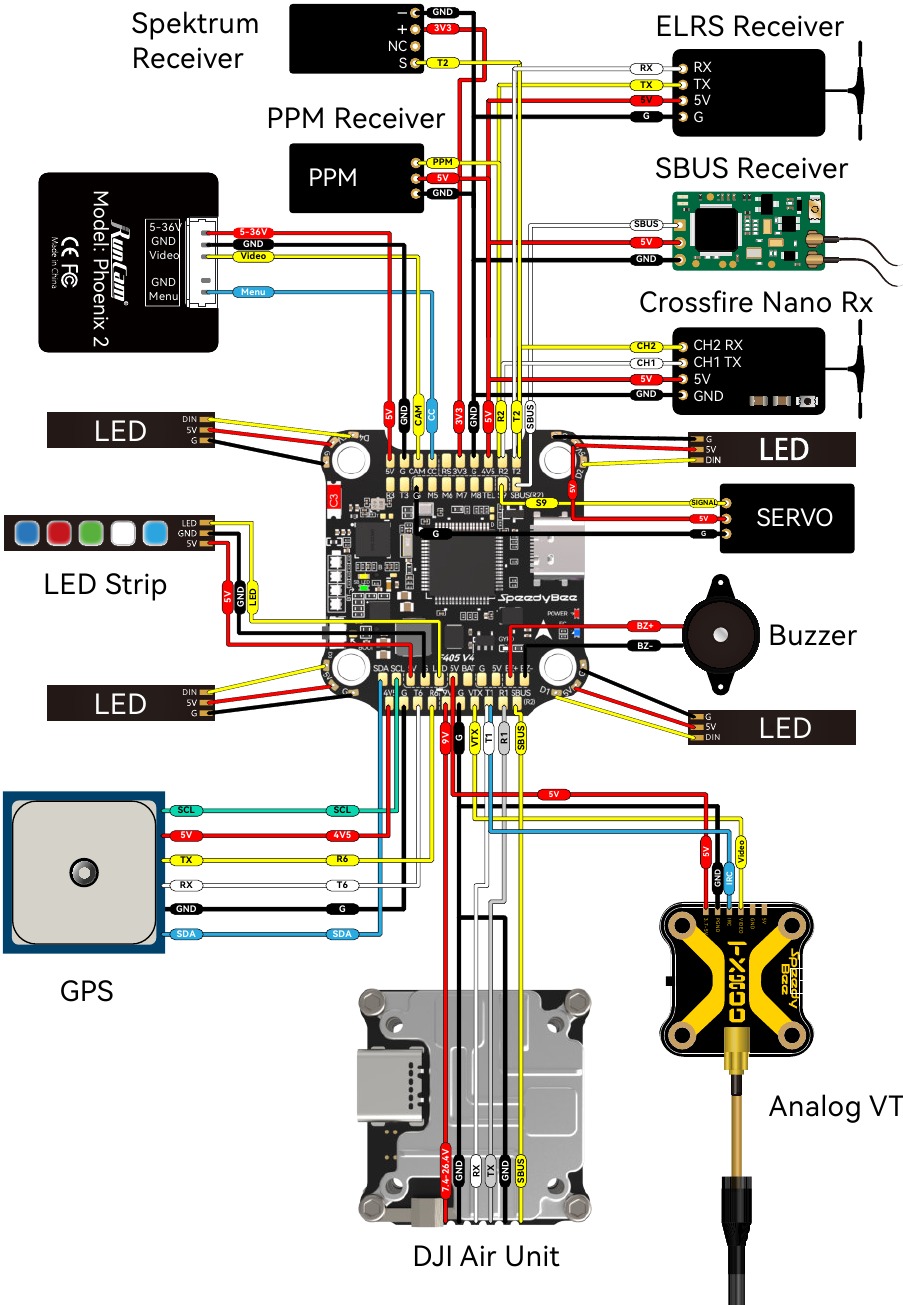

FC's randapparatuuraansluiting - Voorbeeld 1

FC's randapparatuuraansluiting - Voorbeeld 2

Opmerking 1: Om te voorkomen dat de stack door spanningspieken bij het inschakelen doorbrandt, wordt het ten zeerste aanbevolen om de Low ESR-condensator in de verpakking te gebruiken.
Opmerking 2: De FC en ESC kunnen ook via direct solderen worden aangesloten. De definitie van de soldeerpads is als volgt.

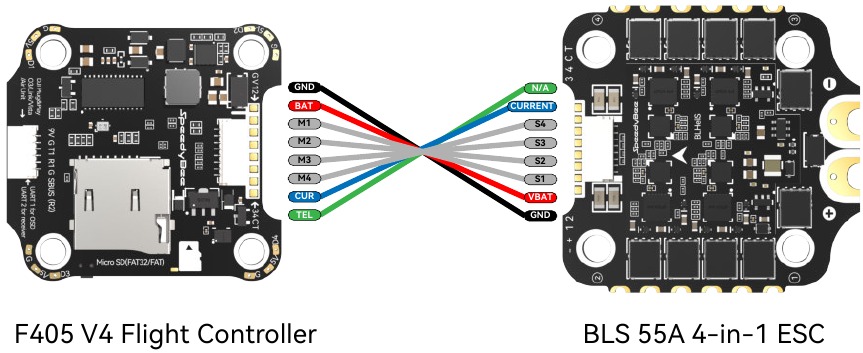

FC's randapparatuuraansluiting - Voorbeeld 3

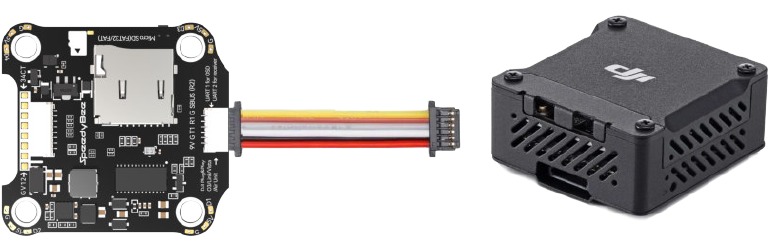

Kabelaansluiting versus DJI 03 Air Unit

Gebruik de 6-pins kabel die bij de 03 Air Unit wordt geleverd.
Kabelaansluiting versus DJI 03 Air Unit

Gebruik de 6-pins kabel die bij de F405 V4-stack wordt geleverd.
(Zie accessoire nr. 11 in het verpakkingsgedeelte)

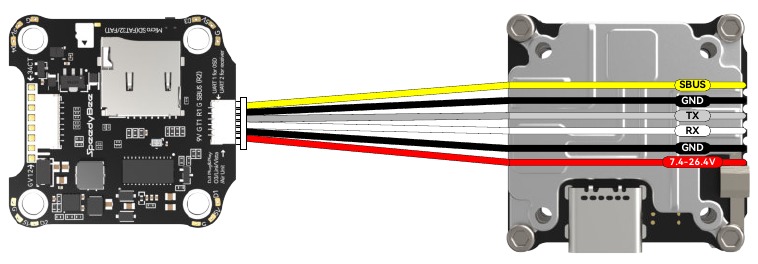

Kabelaansluiting versus RunCam Link

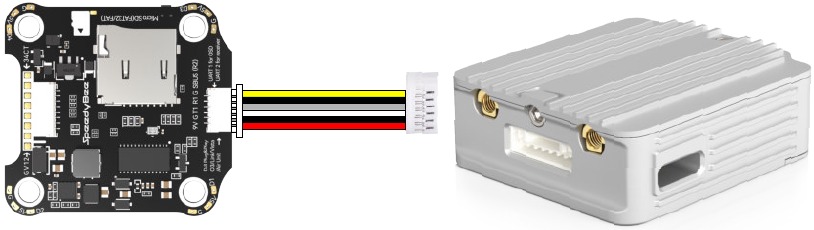

Kabelaansluiting versus DJI Air Unit V1

Gebruik de 6-pins kabel die bij de F405 V4-stack wordt geleverd.
(Zie accessoire nr. 11 in het verpakkingsgedeelte)
Kabelaansluiting versus DJI Air Unit V1

Belangrijke mededeling voor SBUS-ontvanger

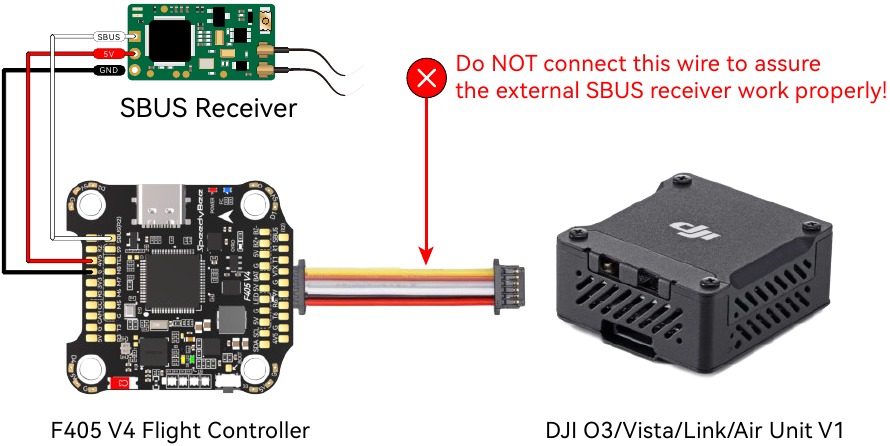

V\/hen bij gebruik van een SBUS-ontvanger moet het SBC-JS-signaal van de ontvanger worden aangesloten op de SBUS-pad aan de voorkant van de flightcontroller (deze pad gebruikt intern OART 2).

Als u ook de DJI Air Unit (03/Link/Vista/Air Unit VI) gebruikt, moet u de SBUS-signaaldraad loskoppelen van de Air Unit-harnas. Als u dit niet doet, wordt de SBUS-ontvanger niet correct herkend door de flightcontroller. U kunt een pincet gebruiken om de SBUS-draad uit de 6-pins harnasconnector te halen (of deze draad direct doorknippen) en het blootliggende deel van de draad zorgvuldig isoleren.
Belangrijke mededeling voor SBUS-ontvanger

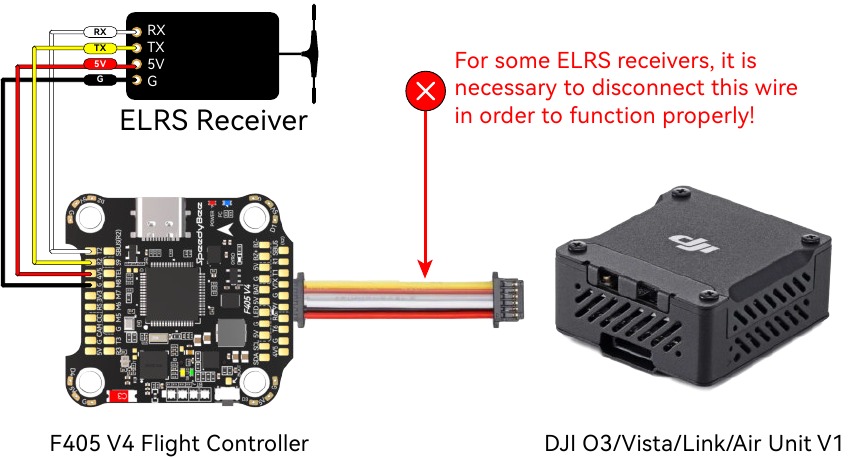

Belangrijke mededeling voor ELRS-ontvanger

We raden aan om de TX en RX van de ELRS-ontvanger aan te sluiten op de T2- en R2-pads op de flightcontroller. Wanneer u echter de DJI Air Unit tegelijkertijd gebruikt, worden sommige ELRS-ontvangers mogelijk niet correct herkend door de flightcontroller. Als u dit probleem ondervindt, moet u het SBC-JS-signaal van de Air Unit-harnas loskoppelen. U kunt een pincet gebruiken om de SBUS-draad uit de 6-pins harnasconnector te halen (of deze draad direct doorknippen) en het blootliggende deel van de draad zorgvuldig isoleren.
Belangrijke mededeling voor ELRS-ontvanger

App & FC Configuratie

Download de SpeedyBee App

Zoek naar 'SpeedyBee' op Google Play of in de App Store. Of download het Android.apk-bestand op onze website: https://www.speedybee.com/download.

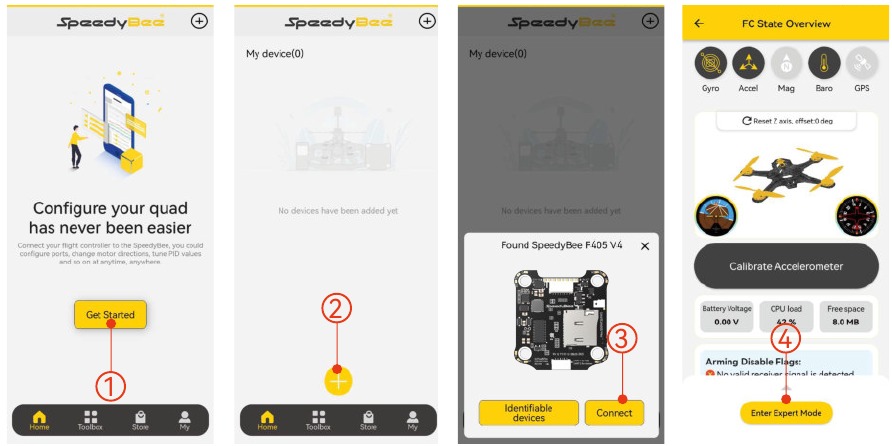

FC Configuratie

FC Configuratie

FC Firmware Update

De SpeedyBee F405 V4 flight controller ondersteunt geen draadloze firmware flashing, dus flash de firmware op uw pc volgens de onderstaande stappen:

  1. Verbind de flight controller met de pc met een USB-kabel

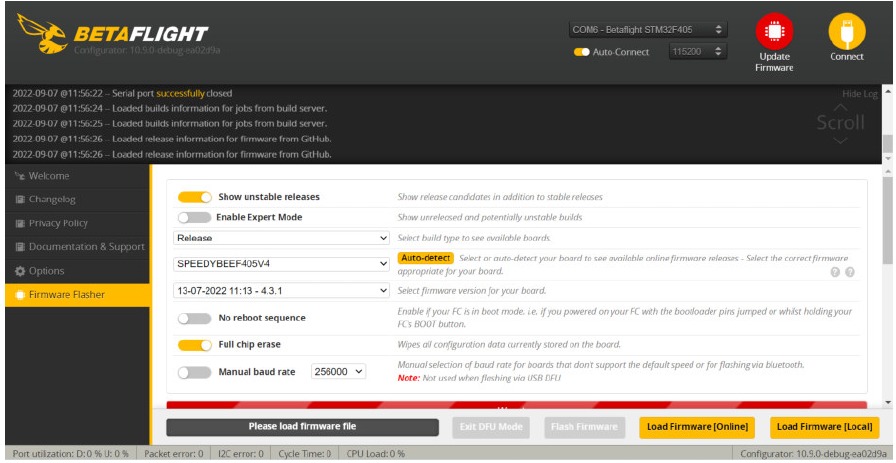

  2. Open Betafight/ INAV configurator op uw pc. Neem Betaflight configurator als voorbeeld, ga naar de 'Firmware Flashing' (Firmware flashen) pagina, kies het doel 'SPEEDYBEEF405V4" en flash.
    FC Firmware Update

Specificaties

Productnaam SpeedyBee F405 V4 30x30 Flight Controller
MCU STM32F405
IMU(Gyro) ICM42688P
USB-poorttype Type-C
Barometer Ingebouwd
OSD Chip AT7456E chip
BLE Bluetooth Ondersteund. Wordt gebruikt voor de configuratie van de Flight Controller (MSP moet worden ingeschakeld met Baud rate 115200 op UART4)
WIFI Niet ondersteund
DJI Air Unit Aansluitmethode Twee manieren ondersteund: 6-pins connector of direct solderen.
6-pins DJI Air Unit Plug Ondersteund. Volledig compatibel met DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1, er hoeft geen draad te worden vervangen.
Blackbox microSD-kaartsleuf *Betaflight-firmware vereist dat het type microSD-kaart Standard (SDSC) of High capacity (SDHC) onder 32 GB is, dus kaarten met uitgebreide capaciteit (SDXC) worden niet ondersteund (veel snelle U3-kaarten zijn SDXC). De microSD-kaart MOET ook worden geformatteerd met de FAT16- of FAT32-indeling (aanbevolen). U kunt dus elke SD-kaart van minder dan 32 GB gebruiken, maar de Betaflight kan maximaal 4 GB herkennen. We raden u aan deze tool van derden te gebruiken om te formatteren en 'Overwrite format' (Overschrijf format) te kiezen en vervolgens uw kaart te formatteren. Bekijk hier ook de aanbevolen SD-kaarten of koop de geteste kaarten in onze winkel.
Stroom Sensor Input Ondersteund. Stel voor SpeedyBee BLS 55A ESC scale = 400 en Offset = 0 in.
Stroom Input 3S - 6S Lipo (Via G, BAT-pinnen/pads van de 8-pins connector of 8-pads aan de onderkant)
5V Output 9 groepen 5V output, vier +5V pads en 1 BZ+ pad (gebruikt voor Buzzer) aan de voorkant, en 4x LED 5V pads. De totale stroombelasting is 3A.
9V Output 2 groepen 9V output, één +9V pad aan de voorkant en de andere inbegrepen in een connector aan de onderkant. De totale stroombelasting is 3A.
3.3V Output Ondersteund. Ontworpen voor 3.3V-input ontvangers. Tot 500mA stroombelasting.
4.5V Output Ondersteund. Ontworpen voor ontvanger en GPS-module, zelfs wanneer de FC via de USB-poort van stroom wordt voorzien. Tot 1A stroombelasting.
ESC Signaal M1 - M4 aan de onderkant en M5-M8 aan de voorkant.
UART 6 sets (UART1, UART2, UART3, UART4 (speciaal voor Bluetooth-verbinding)), UART5 (speciaal voor ESC-telemetrie), UART6
ESC Telemetrie UART R5(UART5)
I2C Ondersteund. SDA & SCL pads aan de voorkant. Gebruikt voor magnetometer, sonar, enz.
Traditionele Betaflight LED Pad Ondersteund. 5V, G en LED pads aan de onderkant van de voorkant. Gebruikt voor WS2812 LED bestuurd door Betaflight firmware.
Buzzer BZ+ en BZ- pad gebruikt voor 5V Buzzer


BOOT Button
Ondersteund.
  1. Als u de BOOT-knop ingedrukt houdt en de FC tegelijkertijd inschakelt, wordt de FC geforceerd om naar de DFU-modus te gaan, dit is voor het flashen van firmware wanneer de FC vastloopt.
  1. Wanneer de FC is ingeschakeld en in stand-by staat, kan de BOOT-knop worden gebruikt om de LED-strips te bedienen die zijn aangesloten op de LED1-LED4-connectoren aan de onderkant. Standaard, kort indrukken van de BOOT-knop om door de LED-weergavemodus te bladeren. Lang indrukken van de BOOT-knop om te schakelen tussen SpeedyBee-LED-modus en BF-LED-modus. In de BF-LED-modus worden alle LED1-LED4-strips bestuurd door de Betaflight-firmware.
RSSI Input Ondersteund. Benoemd als RS aan de voorkant.
Smart Port / F.Port Niet ondersteund
Ondersteunde Flight Controller Firmware BetaFlight(Standaard), INAV
Firmware Target Name SPEEDYBEEF405V4
Montage 30.5 x 30.5mm (4mm gatdiameter)
Afmeting 41.6(L) x 39.4(W) x 7.8(H)mm
Gewicht 10.5g

SpeedyBee BLS 55A 4-in-1 ESC

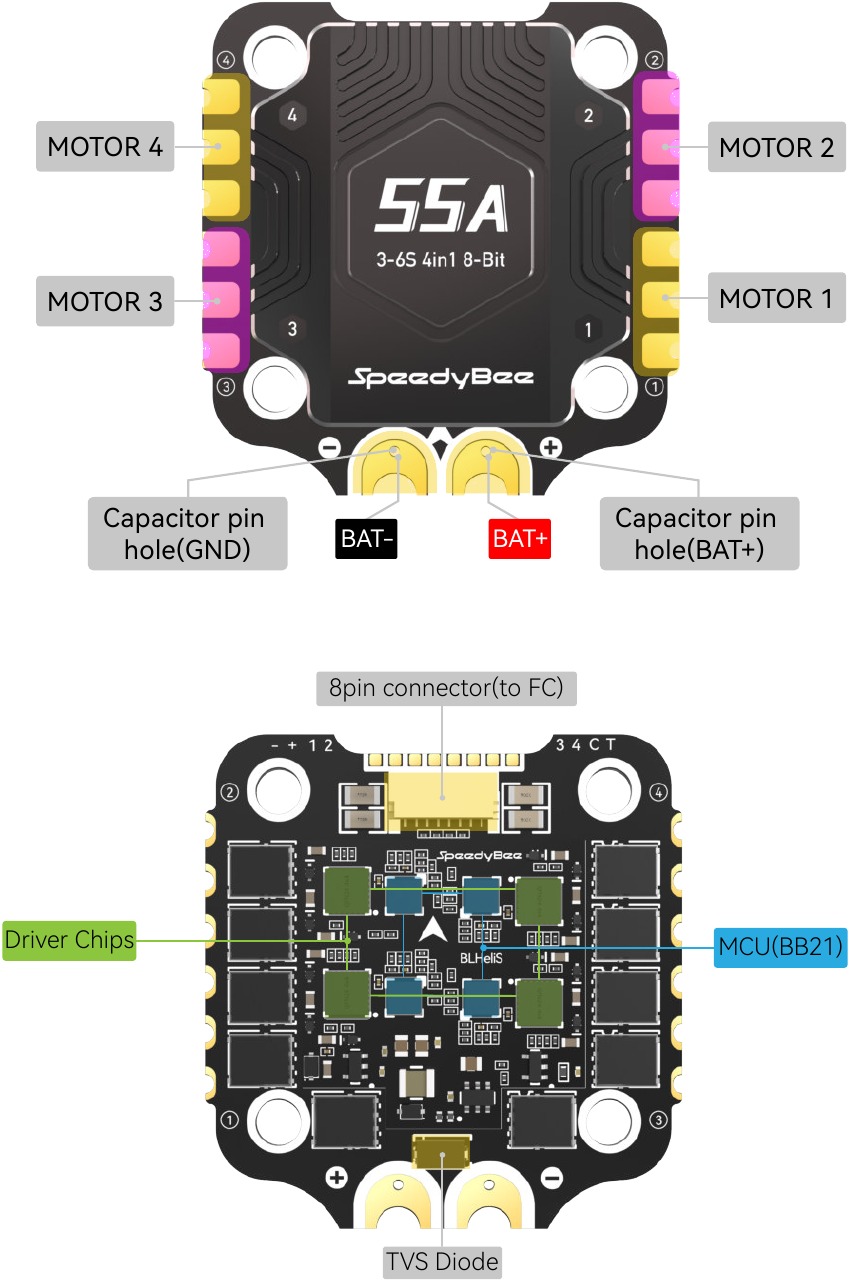

Indeling

SpeedyBee BLS 55A 4-in-1 ESC

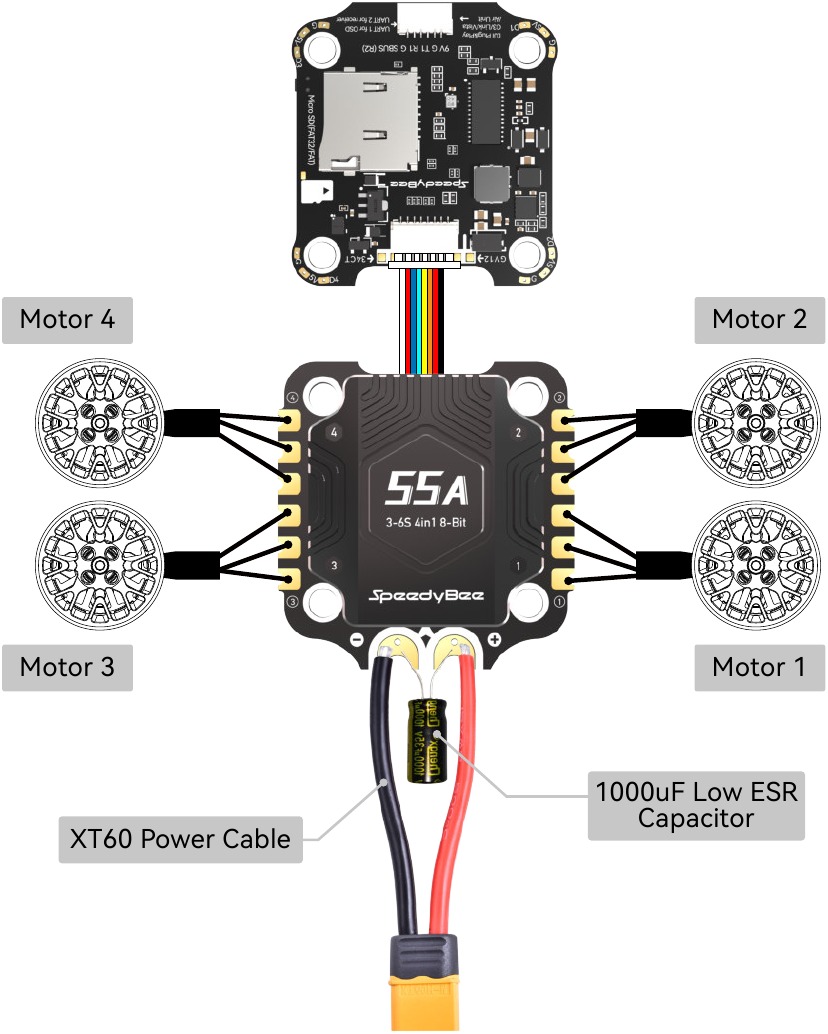

Aansluiting op de flight controller & Motoren

Aansluiting op de flight controller & Motoren

Opmerking 1: Om te voorkomen dat de stack door spanningspieken bij het inschakelen doorbrandt, wordt ten zeerste aangeraden de Low ESR-condensator in de verpakking te gebruiken.
Opmerking 2: De FC en ESC kunnen ook via direct solderen worden aangesloten. De definitie van de soldeerpads is als volgt.

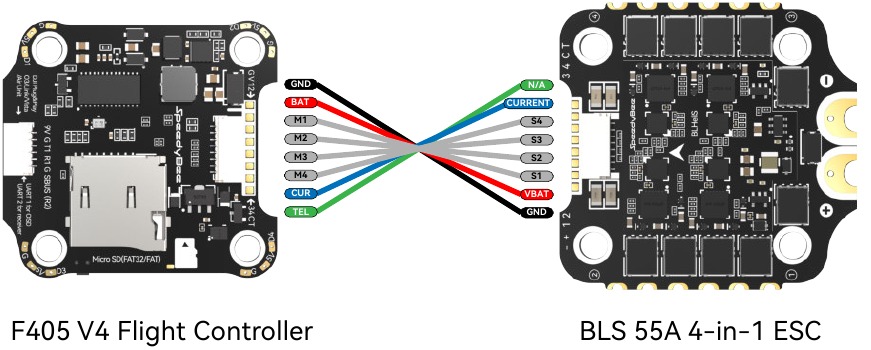

Definitie van soldeerpads

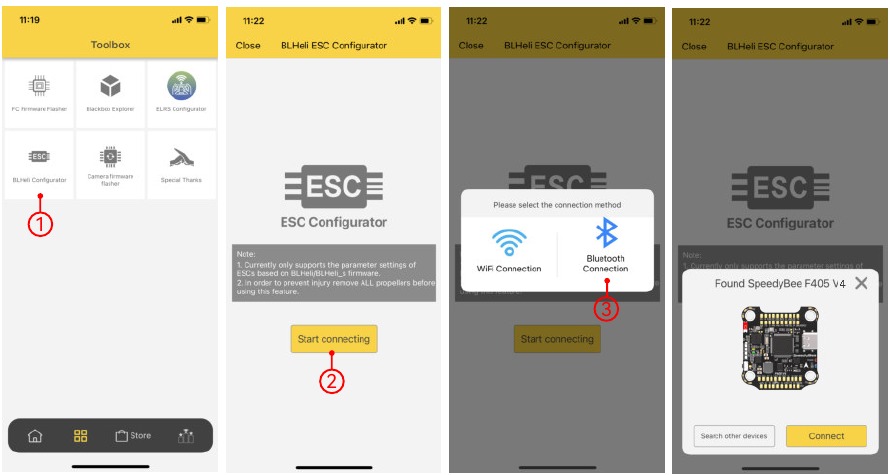

ESC Configuratie

  • U kunt de SpeedyBee APP gebruiken om deze ESC draadloos te configureren voor zowel BLHeli_S als Bluejay firmware. Stappen:
    ESC Configuratie
  • U kunt ook PC-configuratoren gebruiken om deze ESC te configureren. We raden de ESC Configurator aan. Gebruik de Google Chrome-browser en ga naar: http://www.esc-configurator.com.

ESC Firmware Update

  • Deze 8-bit 55A ESC kan BLHeliS- of Bluejay-firmware draaien. Het is standaard geladen met BLHeliS-firmware. U kunt het ook flashen naar Bluejay-firmware, die RPM-filtering en Bi-directionele Dhsot kan ondersteunen.

De stappen voor het flashen van de firmware zijn als volgt:

  • Verwijder alle propellers van uw drone.
  • Zorg ervoor dat de flight controller correct is aangesloten op de ESC en schakel vervolgens de drone in. Deze stap zorgt ervoor dat de ESC correct opstart.
  • Sluit de flight controller aan op de computer met een USB Type-C-kabel.
  • Open de Chrome-browser en bezoek de volgende website: https://www.esc-configurator.com

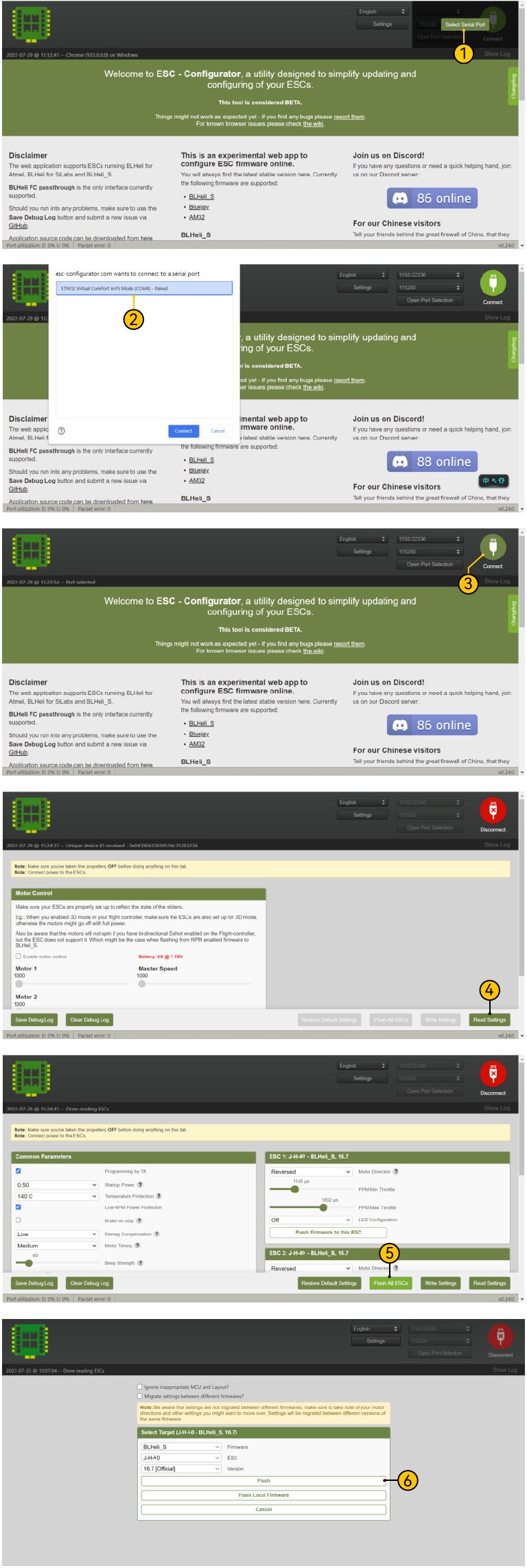

  • Volg de stappen voor het flashen van de firmware zoals weergegeven in de onderstaande screenshots.


Op de 6e interface moet het "ESC"-type worden geselecteerd als "J-H-40".
ESC Firmware Update

Specificaties

Productnaam SpeedyBee BLS 55A 30x30 4-in-1 ESC
Firmware BLHeli_S J-H-40
PC Configurator Download Link https://esc-configurator.com/
Continue stroom 55A * 4
Burst stroom 70 (10 seconden)
TVS Beschermende diode Ja
Externe Condensator 1000uF Low ESR Condensator (In de verpakking)
ESC Protocol DSHOT300/600
Stroominvoer 3-6S LiPo
Stroomuitvoer VBAT
Stroomsensor Ondersteuning (Schaal=400 Offset=0)
ESC Telemetrie Niet ondersteund
Montage 30.5 x 30.5mm (4mm gatdiameter)
Dimensie 45.6(L) * 44(W) *8mm(H)
Gewicht 23.5g

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download SpeedyBee F405 V4 BLS 55A 30x30 Stack Handleiding
