Pecron EB3000-48V - Handleiding draagbaar powerstation

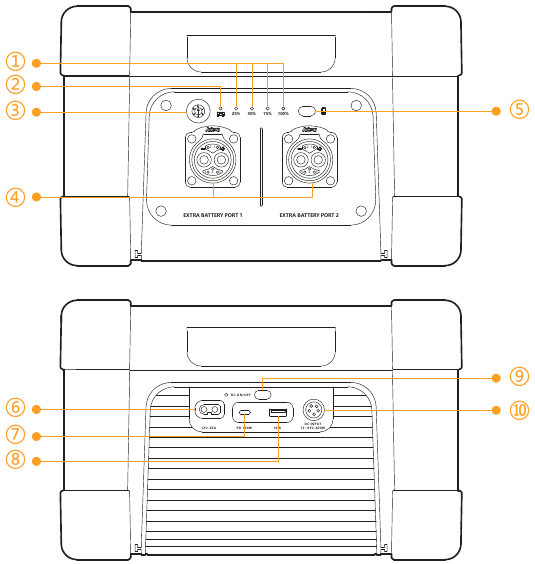

FUNCTIE INTRODUCTIE

1. LED capaciteitsindicator
2. Indicator onder Cascade Status
3. Serienummerknop
4. Batterij-uitbreidingspoort
5. Schakelaar voor stroomweergave
6. DC12V XT60-uitgang
7. USB-C-poorten
8. USB-A-poorten
9. DC-schakelaar
10. DC 12V~95V oplaadpoort

SPECIFICATIES

Capaciteit	Batterijtype	Beveiligingen	Temperatuur	Afmeting	Netto gewicht
3072Wh (51.2V60Ah)	LiFePO4-batterij behoudt 80%+ originele capaciteit bij 3500 cycli	Overspanning, oververhitting, overbelasting, kortsluiting, zelfherstel	0℃~45℃/32°F~113°F (Opladen) -20℃~45℃/-4°F~113°F (Ontladen)	L17.3*B12.2*H7.8 inch L441*B312*H200 mm	Ongeveer 57lb Ongeveer 26kg

OUTPUT SPECIFICATIES

XT60-uitgang *1	USB-A *1	USB-C *1
DC 12V-30A	(5V,9V,12V, Max 18W)*1	(5V,9V,12V,20V, Max 100W)*1

INPUT SPECIFICATIES

GX16MF-5 *1

DC opladen(12V~95V) Max 400W Max 15A

CASCADE FUNCTIE

Poort voor Cascade *2

Cascadeerbaar met apparaten met MJ32-cascade poort

PAKKETLIJST

PECRON EP3000-48V *1	Kabel van XT60 naar Sigarettenpoort en 5525-poort *1	MC4 zonne-oplaadkabel (LSMC4-5GX16) *1
MJ32 Cascade kabel *1	Zonne-kabel met 5521-connector *1	Anderson zonne-oplaadkabel *1	Autolaadkabel met GX16MF-5 connector *1
12V krokodilklemmen *1	Hoekbeschermer *6	Metalen verbindingsstuk *6	Schroeven *6

HOE TE GEBRUIKEN

Licht indrukken om de batterijcapaciteit weer te geven

Lang indrukken om DC (USB/XT60 12V) in/uit te schakelen

Opmerking: het bedrijfstemperatuurbereik van EP3000-48V is -20~45℃.
Als de bedrijfstemperatuur niet binnen dit bereik ligt, zal deze niet werken.

HOE TE GEBRUIKEN IN CASCADE MET DE HOST

1. Zorg er voor gebruik voor dat de EP3000-48V-voeding en de host vergelijkbare batterijniveaus hebben, met een verschil van niet meer dan 10%.
   Als er een significant verschil is in batterijniveaus, duurt het langer voordat de host en de voeding groen weergeven, wat duidt op een volledige balans.
2. Controleer bij het cascaderen van meerdere voedingen de serienummerknop op elke voeding om de uniciteit van de serienummers te garanderen. Deze serienummers komen overeen met de identificatienummers van de voedingen in de app.
   Dubbele serienummers kunnen onder andere onnauwkeurigheden in batterijniveaus veroorzaken.
3. Gebruik de MJ32-48V-cascadekabel om de host en de EP3000-48V-voeding via de cascade poort aan te sluiten.
4. Zodra de verbinding tot stand is gebracht, moet de status-LED van de EP3000-48V-voeding geel of groen weergeven. Geel duidt op een significant verschil in batterijniveaus, wat aangeeft dat het balanceringsproces aan de gang is. Groen geeft aan dat de voeding en de host volledig in evenwicht zijn. (Als u apparaten met een hoog vermogen wilt gebruiken, wacht dan tot de balans volledig is.)

HOE DE CASCADEKABEL IN TE STEKEN EN TE VERWIJDEREN

De hoek van de cascadekabel aanpassen:
Bepaal vóór het insteken de gewenste hoek en pak de stekker vast. Binnen het bereik van de roterende pijl kunt u deze 90° met de klok mee of 90° tegen de klok in draaien.
(Overschrijd deze hoek niet en draai niet na het insteken.)

De cascadekabel insteken:
Met de "PUSH"-knop (DUWEN) naar boven gericht, lijnt u deze uit met de bijbehorende aansluiting. Duw hem naar voren totdat u een "klik" hoort, wat aangeeft dat hij op zijn plaats is gestoken.

De cascadekabel verwijderen:
Druk de "PUSH"-knop (DUWEN) omlaag, pak de stekker vast en trek hem naar buiten.

OPMERKINGEN OVER HET CASCADEPROCES

1. Bij het cascaderen van meerdere EP3000-48V-eenheden is het belangrijk om de uniciteit van de serienummers te behouden.
2. Zonder verbinding met de host kunnen EP3000-48V-eenheden niet worden aangesloten of geactiveerd.
3. Na het voltooien van de cascadeverbinding, bij het gebruik van EP3000-48V-eenheden, wordt het laad- en ontlaadvermogen mogelijk niet weergegeven op het hostscherm, maar de host berekent wel hun batterijniveaus.
4. Na het voltooien van de cascadeverbinding, wanneer de host wordt ingeschakeld, zullen de voedingen een zelftest uitvoeren en kunnen de statuslampjes een vertraagde reactie vertonen (binnen één minuut). Dit is normaal.
5. Na het voltooien van de cascadeverbinding, wanneer de host wordt uitgeschakeld, zullen de voedingen wachten om volledig in evenwicht te zijn met de host voordat ze worden uitgeschakeld.

MEERDERE BATTERIJPAKKETTEN STAPELEN EN VASTZETTEN

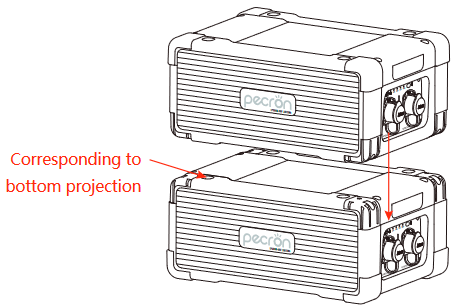

1. Verwijder eerst de beschermhoeken van de batterijpakketten die u wilt stapelen en lijn ze uit met de positioneringsstructuur, waarbij u ze op elkaar plaatst.

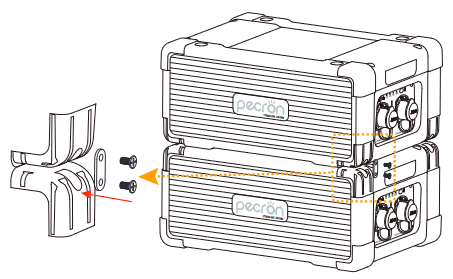

2. Gebruik schroeven en een metalen verbindingsstuk om de gestapelde batterijpakketten van boven naar beneden vast te zetten.

3. Installeer de beschermhoeken in de volgende volgorde: lijn eerst de zijkant uit met de positioneringsstructuur en klik vervolgens de voorkant op zijn plaats. Installeer ze één voor één totdat ze correct zijn gepositioneerd.

4. Na installatie, zoals weergegeven in het diagram, stapel maximaal vier EP3000-48V batterijpakketten om de veiligheid te waarborgen.
   (De beschermhoeken in het midden van de batterijpakketten zijn alleen voor esthetische doeleinden en bieden geen structurele sterkte.)

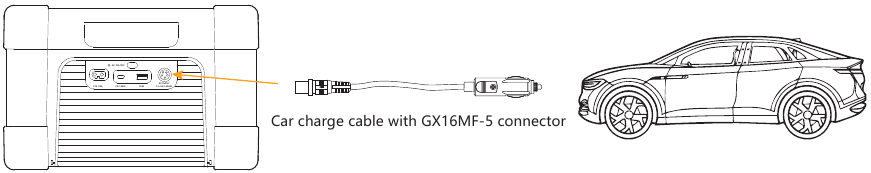

HOE LAAD IK HET ACCUPAK OP VIA EEN VOERTUIG

OPLAADTIJD

Opgeladen door adapter	Elektrische generator	Autolader
Ongeveer 8~9 uur	Ongeveer 8~9 uur (Door brede spanningsadapter)	Ongeveer 30 uur

ZONNE-OPLAADTIJD

PECRON zonnepaneel

MC4 zonne-oplaadkabel

200W Aanbevolen	400W Aanbevolen
19~20 uur	10~11 uur

Opmerking: de bovenstaande gegevens zijn afkomstig uit het laboratorium van PECRON. De werkelijke oplaadtijd is afhankelijk van de weersomstandigheden.

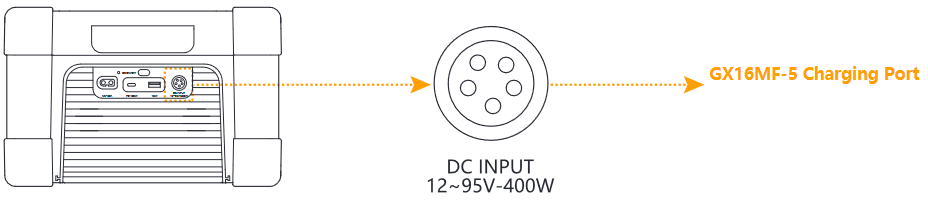

ZONNEPANELEN GEBRUIKEN OM OP TE LADEN

GX16MF-5-oplaadpoort: PV (bedrijfsspanning) bereik 12V~95V, 400W maximaal; VOC (open circuit spanning) van zonnepaneel/array moet minder dan 95V zijn, anders beschadigt dit het apparaat! Sluit niet meer dan twee 36V-zonnepanelen in serie aan, of meer dan vier 18V-zonnepanelen in serie. (18V/36V staat voor Vmp, de bedrijfsspanning, van het zonnepaneel)

GX16MF-5-oplaadpoort:
PV12~95V-400W Maximale ingang

De EP3000-48V opladen met een enkel zonnepaneel

Zonne-oplaadkabel met 5521-connector*1

MC4 zonne-oplaadkabel*1

• Het wordt aanbevolen om PECRON-zonnepanelen te kiezen voor een optimale gebruikerservaring! De VOC van een enkel zonnepaneel moet minder dan 95V zijn en de VMP moet groter zijn dan 12V.

EP3000-48V opladen met twee zonnepanelen in serie

MC4 zonne-oplaadkabel*1

• Het wordt aanbevolen om PECRON-zonnepanelen te kiezen voor een optimale gebruikerservaring! De VOC van een enkel zonnepaneel moet minder dan 95V zijn en de VMP moet groter zijn dan 6V.

VEELGESTELDE VRAGEN

V1:Welk type batterij wordt gebruikt in de EP3000-48V?
A:De EP3000-48V maakt gebruik van een hoogwaardige UL-gecertificeerde automotive LiFePO4-batterij.

V2:Met welke machines kan het EP3000-48V-batterijpakket in cascade worden geschakeld?
A:Momenteel kan het EP3000-48V-batterijpakket in cascade worden geschakeld met machines met een MJ32-cascadepoort.

V3:Nadat de EP3000-48V-batterijpakketten in cascade zijn geschakeld, kunnen de EP3000-48V-batterijpakketten worden gebruikt om op te laden of te ontladen?
A:Ja, maar het laad- en ontlaadvermogen kan niet afzonderlijk op de host worden weergegeven, de stroom en spanning van elk batterijpakket kan via de APP worden bekeken.

V4:Hoe bereken ik de looptijd van de EP3000-48V?
A:Looptijd=Totale capaciteit (3072Wh) * 0,85 (Ontladingsdiepte)/Laadvermogen (Watt)

V5:Heeft de EP3000-48V een ingebouwde MPPT-controller?
A:Ja, de EP3000-48V heeft een ingebouwde MPPT-laadcontroller, die 12V-95V (max. 400W) ondersteunt.

V6:Hoeveel EP3000-48V-batterijpakketten kunnen er maximaal in cascade op de host worden aangesloten?
A:Elke MJ32-poort kan maximaal twee keer in cascade worden geschakeld. Als de hoeveelheid groter is dan twee, zal de weerstand tussen de host en het batterijpakket toenemen, en zal het spanningsverschil ook toenemen, waardoor de batterij in cascade niet goed functioneert.

V7:Hoe sla ik de EP3000-48V op?
A:Schakel bij het opbergen eerst het product uit en bewaar het vervolgens op een droge, geventileerde plaats met omgevingstemperatuur. Plaats dit product niet in de buurt van waterbronnen. Wanneer u het lange tijd opbergt, wordt aanbevolen om de batterij tot 30% te ontladen en vervolgens om de drie maanden tot 60% op te laden om de levensduur van dit product te verlengen.

V8:Andere zaken waar op moet worden gelet.
A:Let erop dat het product geen waterdichte functie heeft en voorkom dat er water in komt.
Let op ventilatie en warmteafvoer tijdens gebruik, en zorg voor goede ventilatie bij de luchtinlaat en -uitlaat van het product.
Gebruik het product niet in speciale gelegenheden (onder de mijn, benzinestation, enz.)

DISCLAIMER

Lees de gebruikershandleiding zorgvuldig door voordat u dit product gebruikt en bewaar deze handleiding op een veilige plaats voor toekomstig gebruik. Het niet opvolgen van de instructies voor een correcte installatie, gebruik en onderhoud van het apparaat kan het risico op ernstig persoonlijk letsel, overlijden of materiële schade vergroten. Zodra u dit apparaat gebruikt, wordt u geacht alle voorwaarden en inhoud van dit document te hebben begrepen, erkend en aanvaard. De gebruiker is verantwoordelijk voor zijn eigen handelingen en alle gevolgen die voortvloeien uit het niet gebruiken van het apparaat in overeenstemming met de "User Manual" (Gebruikershandleiding), of zoals geautoriseerd in de huidige productliteratuur van PECRON. In overeenstemming met de wet- en regelgeving behoudt PECRON zich alle rechten voor op de uiteindelijke uitleg en om deze voorwaarden op elk moment zonder voorafgaande kennisgeving te wijzigen. In het geval dat er herzieningen worden aangebracht, worden de herziene voorwaarden onmiddellijk op onze website geplaatst. Bezoek onze website om op de hoogte te blijven van eventuele wijzigingen.

1. Plaats het apparaat niet in de buurt van een warmtebron, zoals een vuur of een verwarmingsoven.
2. Dompel het apparaat niet onder in vloeistoffen en stel het niet bloot aan regen of natte omstandigheden.
3. Gebruik de batterij niet in een omgeving met sterke statische elektriciteit of elektromagnetische straling.
4. Demonteer of doorboor het product op geen enkele manier met scherpe voorwerpen.
5. Kortsluiting kan worden veroorzaakt door: ongedierte dat aan draden knaagt; water of andere vloeistoffen die in contact komen met elektrische bedrading.
6. Het is verboden om het te gebruiken als auto-jumpstarter, het kan alleen worden gebruikt om de autobatterij op te laden.
7. Gebruik geen andere accessoires of onderdelen dan die van PECRON. Bezoek onze website www.pecron.com of neem contact op met ons supportteam voor een complete lijst met accessoires en onderdelen.
8. Volg bij het gebruik van dit product strikt de omgevingstemperatuur voor gebruik in de gebruikershandleiding. Als de temperatuur te hoog is, kan de batterij mogelijk zelfontbranden en in vlammen opgaan, wat wijdverspreide schade kan veroorzaken. Als de temperatuur te laag is, zal de prestatie van de batterij ernstig worden verminderd en voldoet deze mogelijk niet eens aan de normale gebruikseisen.
9. Stapel geen zware voorwerpen op dit product.
10. Blokkeer de ventilatieopeningen niet tijdens gebruik en laat het apparaat niet achter in een niet-geventileerde of stoffige ruimte.
11. Vermijd stoten, vallen en hevige trillingen. Schakel het apparaat onmiddellijk uit en stop het gebruik ervan in geval van een grote impact van buitenaf. Maak het apparaat stevig vast tijdens transport om trillingen en stoten te voorkomen.
12. In het geval dat het apparaat per ongeluk in het water is gevallen, plaatst u het apparaat in een veilige open ruimte en houdt u het uit de buurt van het apparaat totdat het volledig droog is. Het gedroogde apparaat mag niet opnieuw worden gebruikt en moet op de juiste manier worden afgevoerd in overeenstemming met de lokale regelgeving. Als het apparaat vlam vat, gebruik dan de brandblusapparatuur in de volgende aanbevolen volgorde: water of nevel, zand, blusdeken, droge chemicaliën, koolstofdioxide brandblusser.
13. Veeg het af met een droge doek om het oppervlak van het apparaat schoon te maken.
14. Plaats dit apparaat voorzichtig om te voorkomen dat het product beschadigd raakt door vallen. Als het product beschadigd is door vallen, schakel het apparaat dan onmiddellijk uit en plaats het in een open ruimte, uit de buurt van brandbare stoffen en mensenmassa's, en voer het af in overeenstemming met de lokale wet- en regelgeving.
15. Bewaar dit apparaat op een plaats buiten bereik van kinderen en huisdieren.
