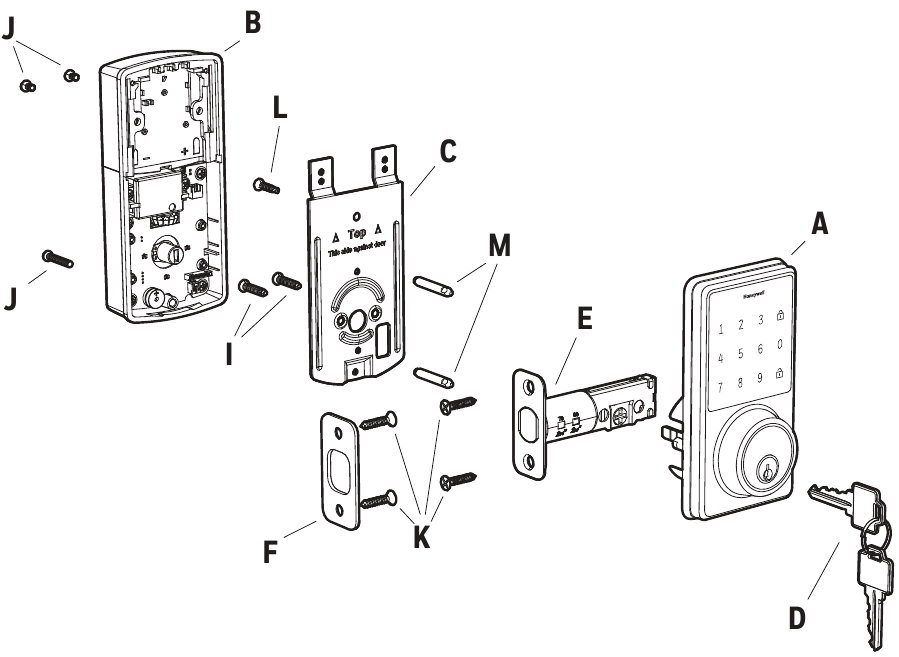

Installatie Overzicht

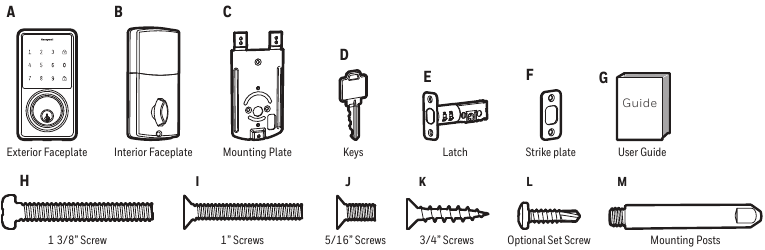

Inbegrepen in de verpakking
1 - Buitenste voorplaat
1 - Binnenste voorplaat
1 - Gebruikershandleiding
2 - Sleutels
1 - Sluitplaat
1 - Montageplaat
1 - Vergrendeling
1 - 1 3/8" Schroef
2 - 5/16" Schroeven
2 - 1" Schroeven
4 - 3/4" Schroeven
2 - Montagepalen
1 - Optionele stelschroef
Controleer zorgvuldig de bovenstaande lijst om te bevestigen dat alle items zijn ontvangen. Als er items ontbreken, neem dan contact op met Consumer Assistance. (Zie achterkant voor contactgegevens)
Installeer de bijgevoegde vergrendeling en sluitplaat
Draai de vergrendelingsschroeven niet te vast.
OPMERKING: Laat de cilindrische afdekking niet verder dan 2-3/4" (70 mm) uitsteken.

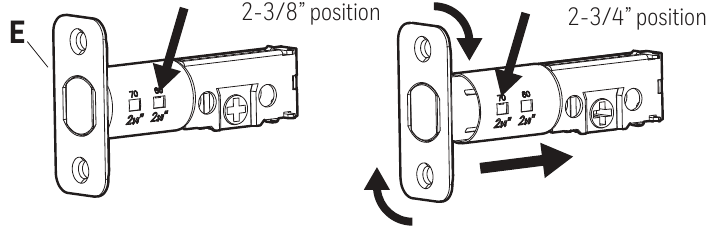

OM TE CONVERTEREN VAN 2-3/8" (60 mm) BACKSET NAAR 2-3/4" (70 mm) BACKSET:
- Houd de vergrendeling vast met de cijfers naar voren en de duim op de bout.
- Draai de cilinderafdekking met de klok mee.
- Trek de verlengplaat helemaal uit en draai eraan.
- Draai de cilinder tegen de klok in zodat de markering overeenkomt met de positie-indicator van 2-3/4".
De vergrendelingsplaat op de deur moet recht zijn en niet uit de deur steken. Maak aanpassingen voordat u installeert, anders veroorzaakt dit problemen met het plaatsen van de bout in het vergrendelingsgat.
De deadbolt-vergrendeling moet tijdens de installatie worden ingetrokken.

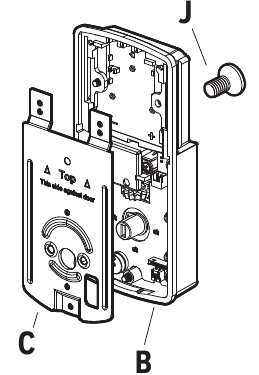

Verwijder de (J) schroef van de binnenkant van het batterijcompartiment in de (B) behuizing om de montageplaat (C) los te maken.
Schroef de montagepaal (M) in de gaten op de montageplaat (C).
Installeer de buitenste montage
Controleer of de rubberen pakking is bevestigd op de buitenste montage. Plaats de buitenste montage op de deur met het staartstuk door de deadbolt-vergrendelingsset in de VERTICALE positie.
Leid de bedieningsdraad door de deur ONDER de deadbolt-vergrendelingsset. Zorg ervoor dat de deur gesloten is, vergrendel en ontgrendel met de sleutel, zorg ervoor dat de vergrendeling soepel werkt en correct is uitgelijnd zonder de sluitplaat te schrapen.
Zo niet, ga dan terug naar stap 2 en zorg ervoor dat u de stappen hebt gevolgd.
Werk met de deur open
(K) schroef gaat in de deur om te voorkomen dat het slot verschuift en is optioneel.
Draai de schroeven niet te vast

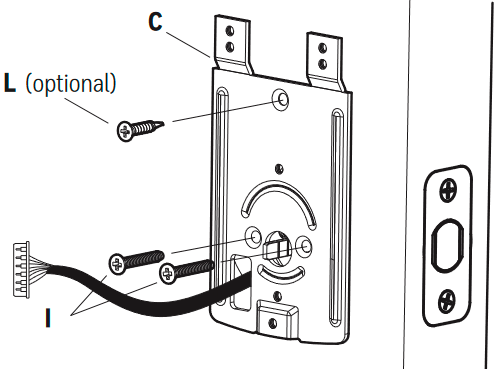

Bevestig de montageplaat aan de deur

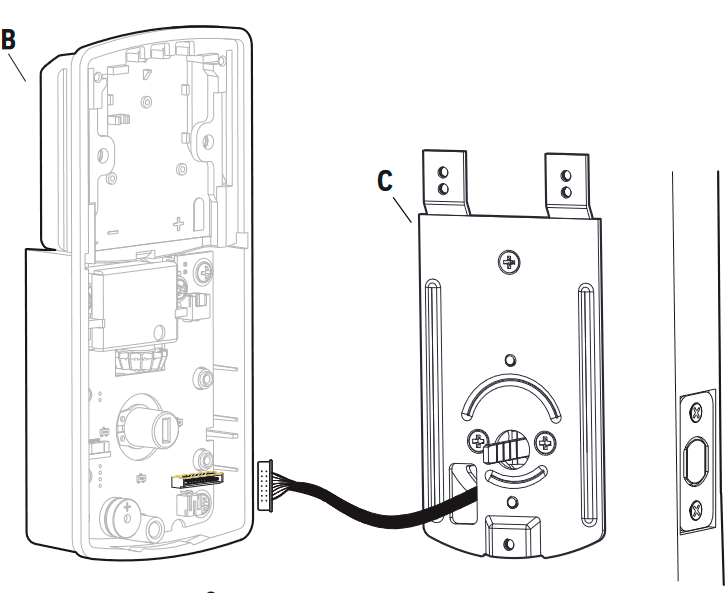

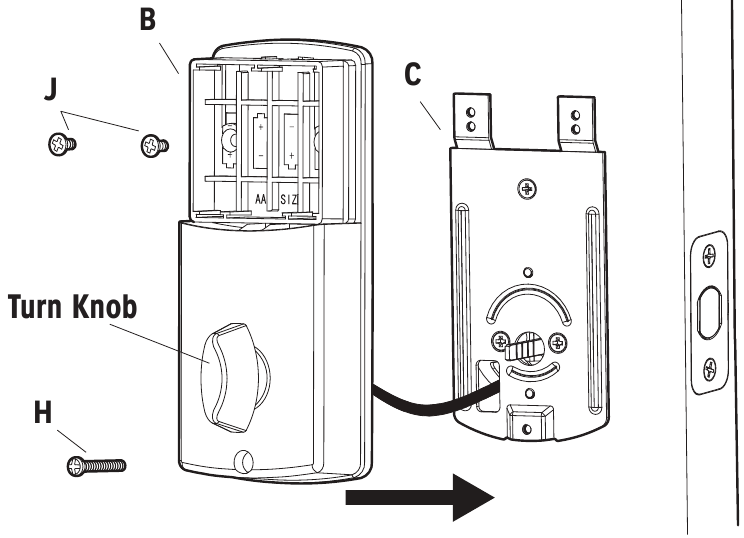

Installeer de binnenste montage

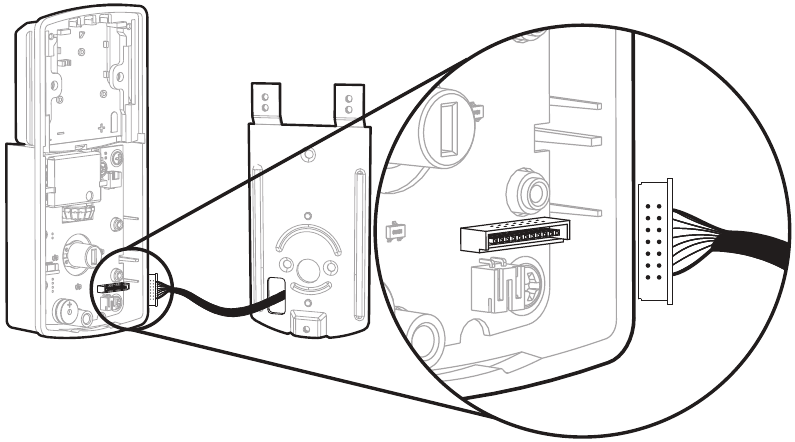

Steek de bedieningsdraad voorzichtig in de draadconnector
Werk met de deur open
OPMERKING: Zorg ervoor dat de connectorpunten overeenkomen met de punten op de bedieningsdraad

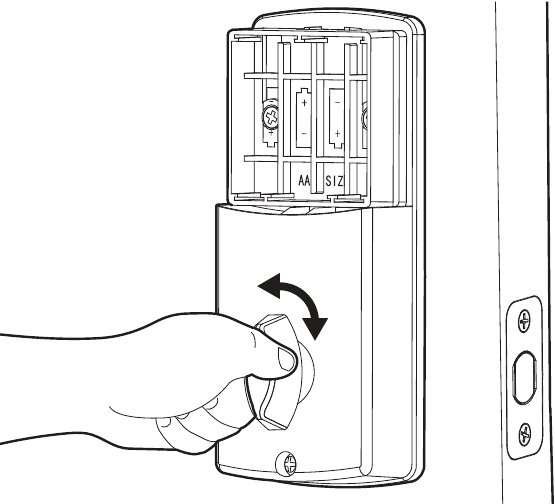

Installeer de binnenste montage
OPMERKING: Zorg ervoor dat de draaiknop in de verticale positie staat.
Pas op dat u de bedieningsdraad niet beknelt tijdens de montage.
Test het slot
Vergrendel en ontgrendel met de draaiknop en zorg ervoor dat de vergrendeling gemakkelijk opent en sluit. Zo niet, ga dan terug naar stap 2 en zorg ervoor dat u de stappen hebt gevolgd.
Installeer batterijen en afdekking
Dit elektronische slot vereist (4) AA alkalinebatterijen van hoge kwaliteit. Wanneer alle 4 batterijen in de juiste positie zijn geplaatst, zou u 2 pieptonen moeten horen en het touchscreen zal oplichten.
De slotmotor zal in werking treden en een reeks vergrendelings- en ontgrendelingsbewegingen uitvoeren om automatisch de "Handing" (links- of rechtshandige deur) van uw deur te bepalen.
Wanneer voltooid, piept het slot en knippert het touchscreen.
OPMERKING: Raak het touchscreen of de draaiknop niet aan totdat het lampje uitgaat.
Gebruik geen oplaadbare batterijen of niet-alkalinebatterijen.

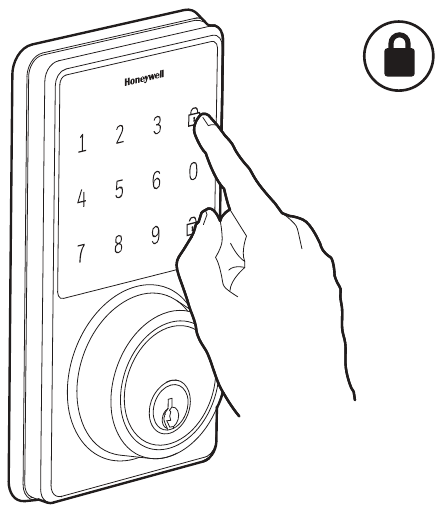

Testen van de werking
Test de vergrendelknop met de deur open

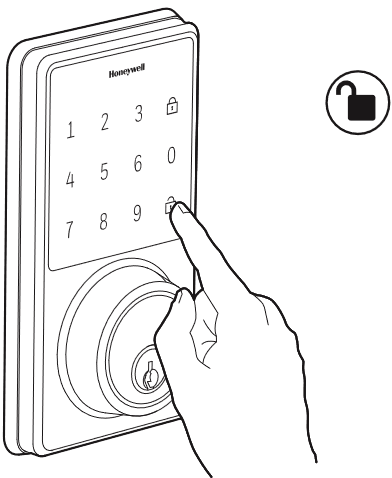

Test het ontgrendelen
Druk op 1-2-3-4-ontgrendelen
Voordat u de deur opent
Laat de motor de cyclus voltooien
OPMERKING: Laat de slotwerking voltooien voordat u een andere actie probeert

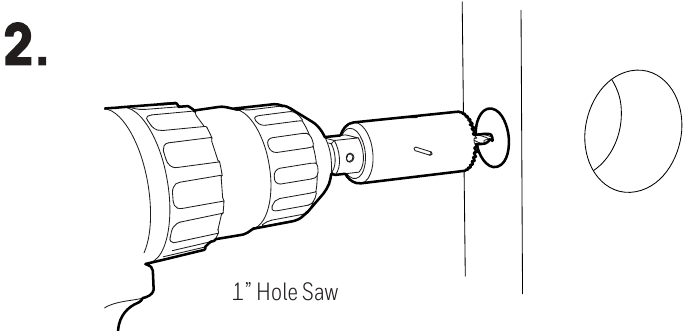

Deur voorbereiden

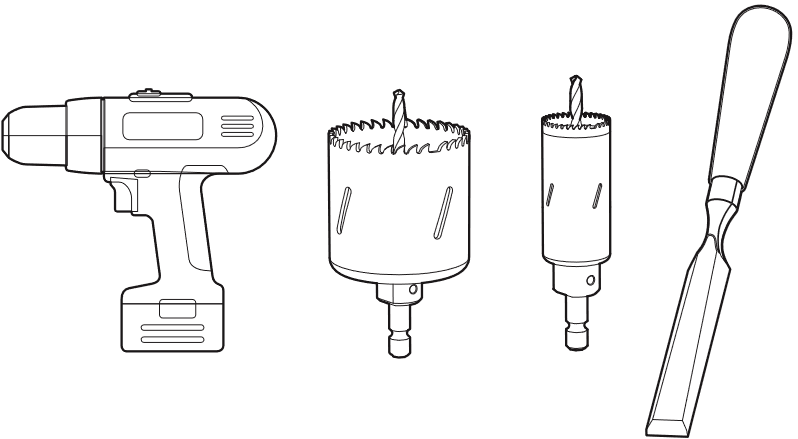

Benodigd gereedschap voor de voorbereiding van de deur (als er geen knopgat is):
OPMERKING: Sla deze stap over als uw deur wordt geleverd met voorgeboorde gaten.
- Boor
- 2 1/8" Gatenzaag
- 1" Gatenzaag
- 3/4" Beitel
![]()
Raadpleeg de meegeleverde sjabloon voor instructies voor het voorbereiden van de deur

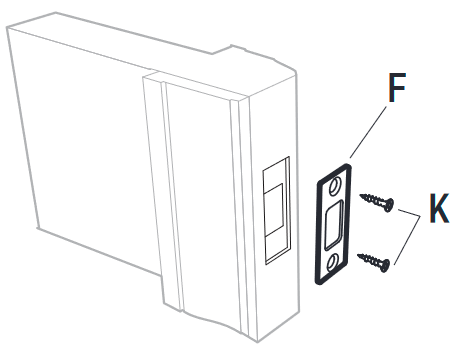

Installatie van de sluitplaat
OPMERKING: De sluitplaat op het deurkozijn moet recht zijn en niet uit het deurkozijn steken. Maak aanpassingen voordat u installeert, anders veroorzaakt dit problemen met het plaatsen van de bout in het vergrendelingsgat.

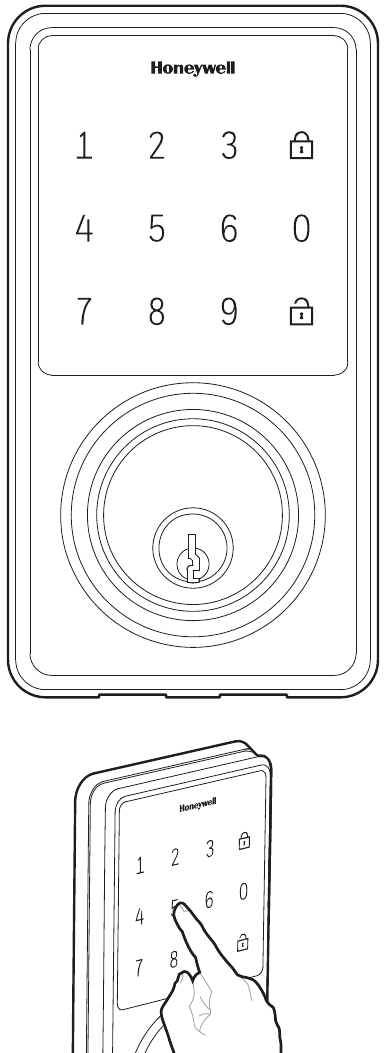

Programmeerinstructies
Lees deze handleiding zorgvuldig door voordat u gaat programmeren en bedienen!
Voltooi alle programmeerstappen in de programmeermodus binnen 5 seconden
Raak het touchscreen niet aan totdat het niet meer oplicht, nadat u de batterijen hebt geplaatst

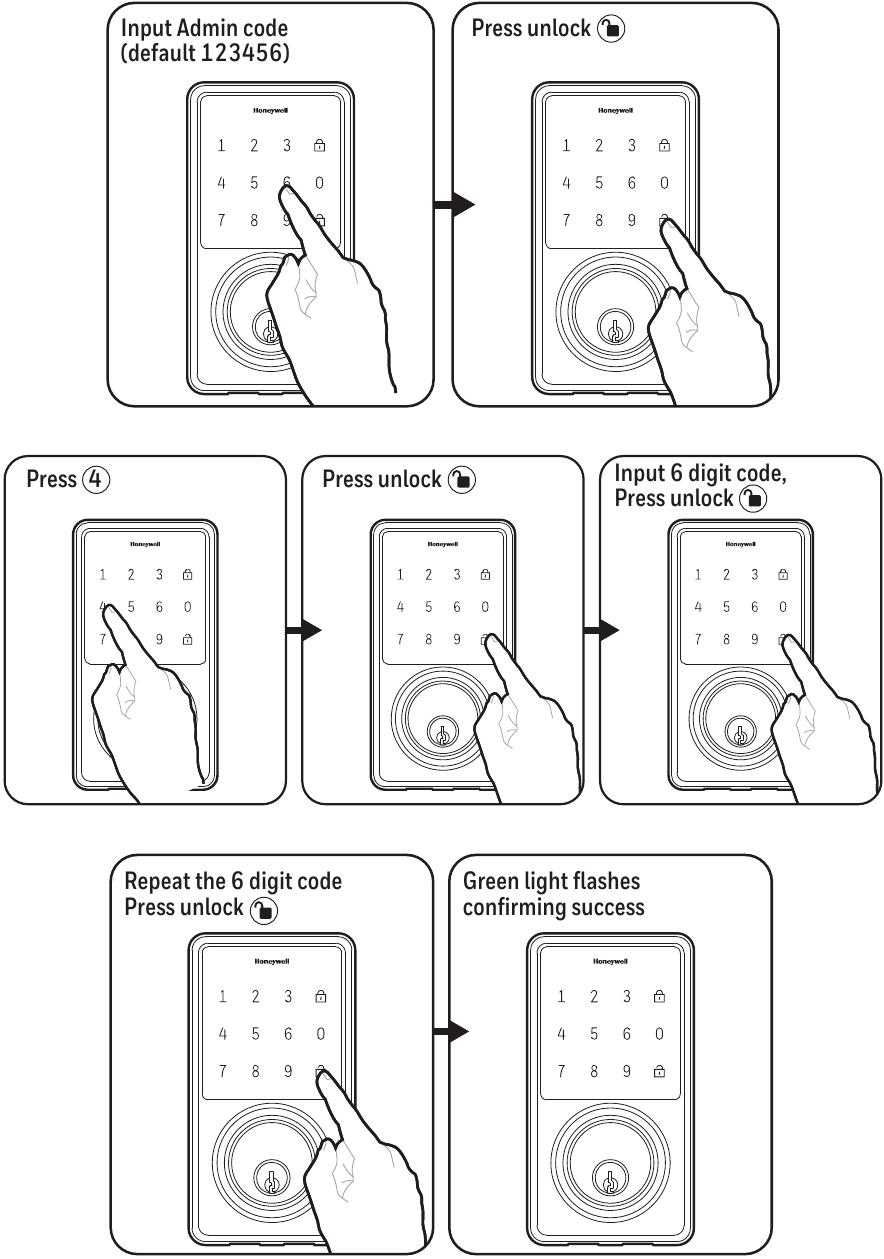

Een beheerderscode maken
Raak het scherm aan om het slot te activeren.
Deel de beheerderscode niet.

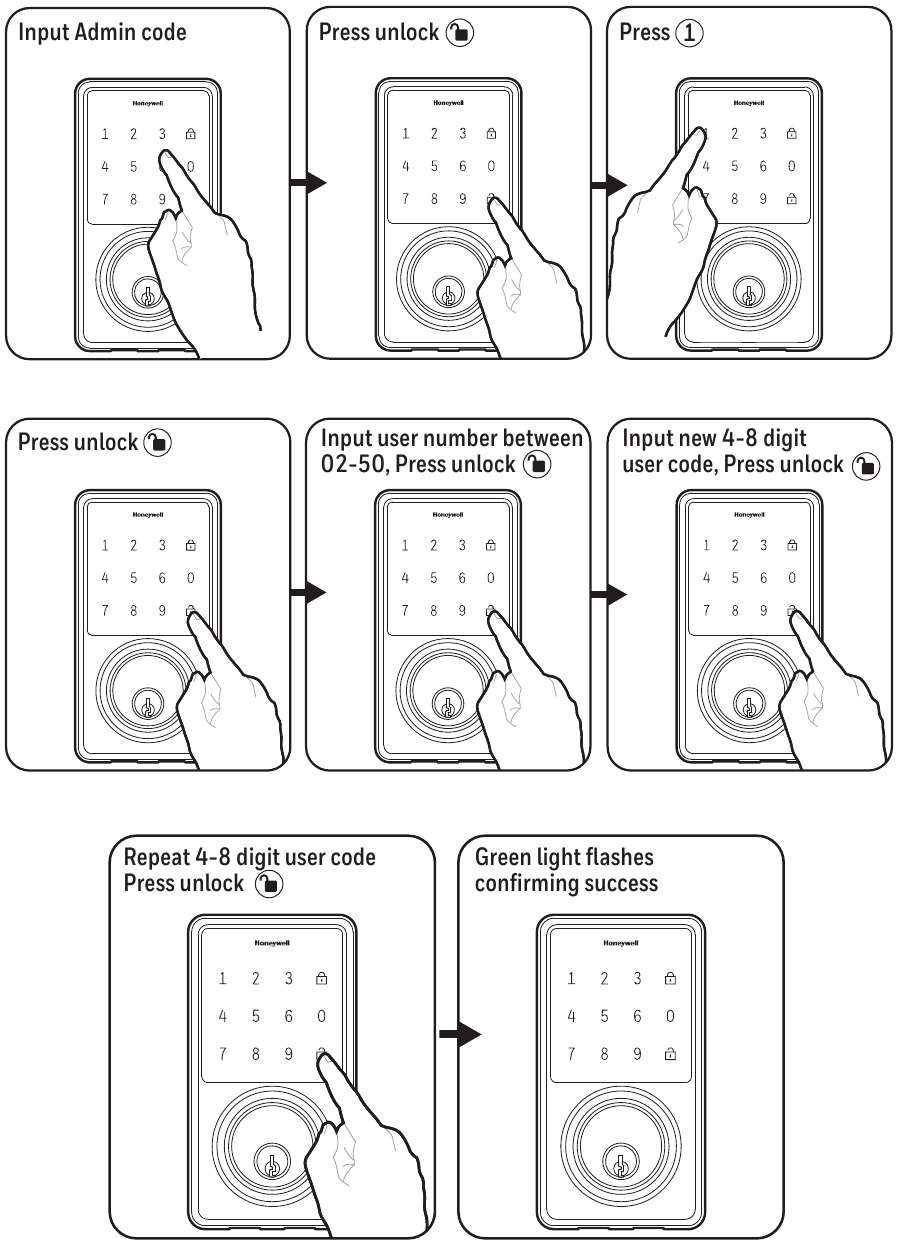

Een gebruikerscode toevoegen
Raak het scherm aan om het slot te activeren.

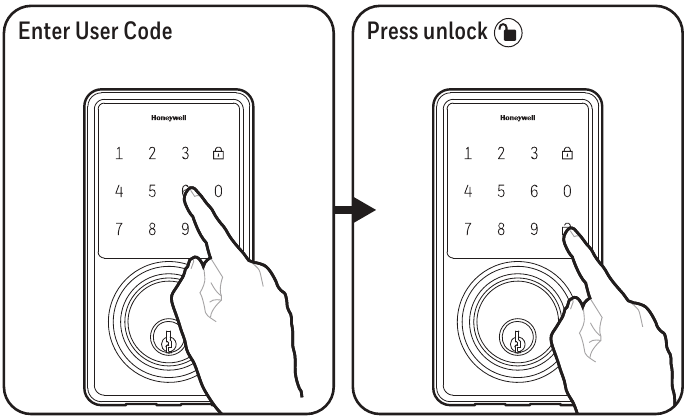

Deur ontgrendelen met gebruikerscode
Raak het scherm aan om het slot te activeren.
OM DE DEUR TE VERGRENDELEN, activeert u het slot en drukt u op de Vergrendelknop (Lock)
knop

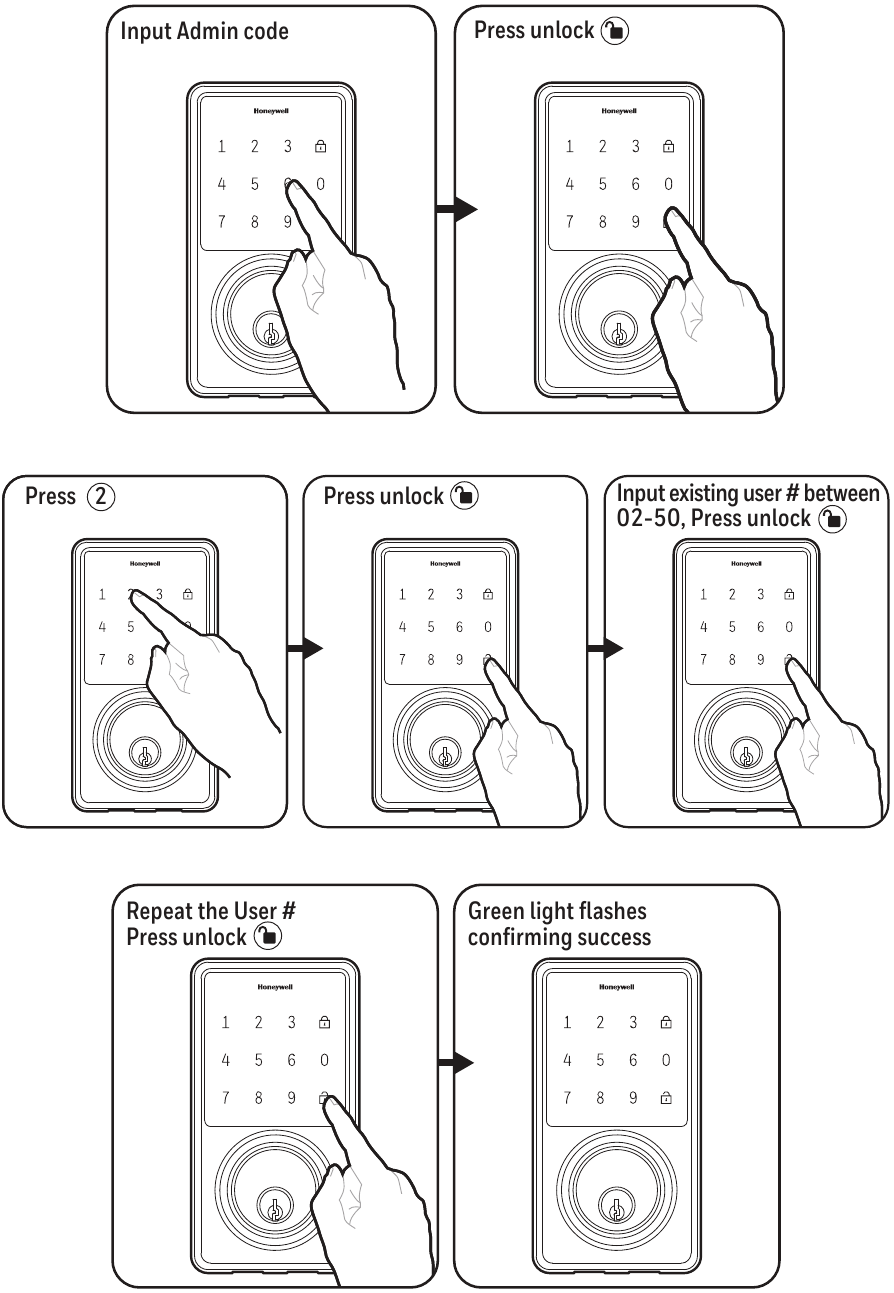

Een gebruikerscode verwijderen
Raak het scherm aan om het slot te activeren.

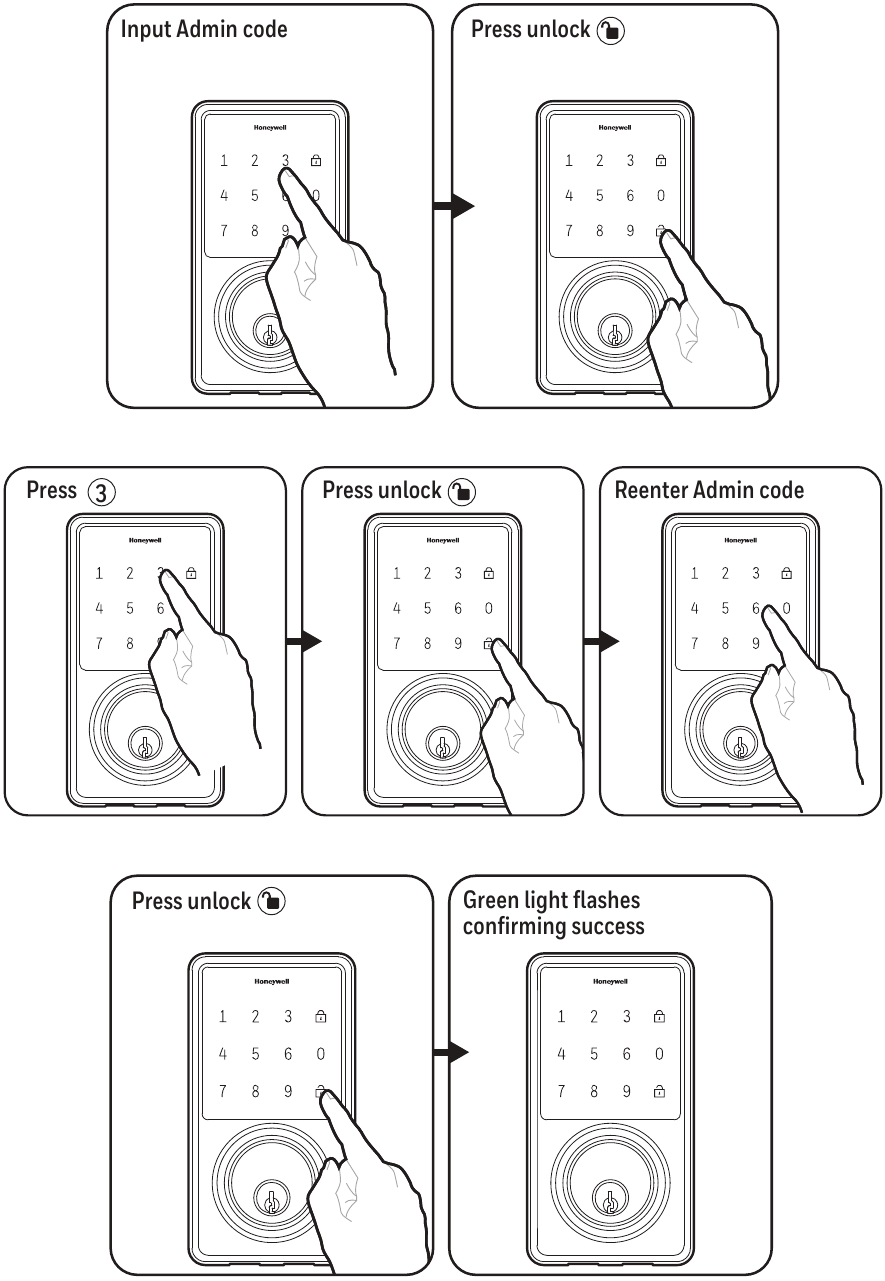

Alle gebruikerscodes verwijderen
Raak het scherm aan om het slot te activeren.
Aanvullende programmeerfuncties
Raak het touchscreen aan om het slot te activeren. Activeer het slot voor elke functie.
Programmeer Symbolen
Slot / Wissen (Lock / Clear)
Ontgrendelen / Programmeren (Unlock / Programming)
Administrator Code
Automatische vergrendelingsfunctie
AUTOMATISCH VERGRENDELEN INSTELLEN OF ANNULEREN
U kunt het slot zo instellen dat het automatisch sluit nadat het slot elke keer is geopend. Tijdwaarde bereik = 20 - 900 seconden, voer het volgende in:
Automatisch vergrendelen instellen:
Unlock
5
Unlock
Tijdwaarde (Time Value)
Unlock
Hoor 1 pieptoon en de lichtindicator licht groen op.
Om Automatisch vergrendelen te annuleren, stelt u de tijd in op 00, voer het volgende in:
Tijdwaarde Automatisch vergrendelen annuleren: Unlock 5Unlock 00
Unlock
Hoor 1 pieptoon en de lichtindicator licht groen op.
TIJDELIJK UITSCHAKELEN:
In de Auto-Lock modus, ontgrendel de deur met
. Draai onmiddellijk de vergrendelknop terug naar de ontgrendelde positie. U hoort 1 pieptoon en de lichtindicator licht groen op.
De Auto-Lock modus is nu uitgeschakeld.
HERSTELLEN:
Om de Auto-Lock functie te herstellen, draait u de vergrendelknop met de hand naar de vergrendelde positie, wacht u langer dan 2 seconden of drukt u op de Lock (Vergrendelen)
knop op het touchscreen.
Vakantiemodus
Met de Vakantiemodus ingeschakeld, gaat het systeem naar een energiezuinige modus.
Tijdens deze modus zijn alle knoppen en functies uitgeschakeld totdat ze opnieuw worden ingeschakeld.
INSCHAKELEN:
Unlock
10
Unlock
1
Unlock
lichtindicator licht groen op.
Zodra de deur is vergrendeld, wordt de vakantiemodus ingeschakeld en zijn alle knoppen en functies uitgeschakeld.
UITSCHAKELEN:
Om de Vakantiemodus uit te schakelen, moet u unlock (ontgrendelen) langer dan 3 seconden ingedrukt houden en vervolgens
gevolgd door unlock (ontgrendelen)
invoeren om de deur te ontgrendelen. De lichtindicator licht rood op. De Vakantiemodus is nu uitgeschakeld.
OPMERKING: Als u alleen unlock (ontgrendelen)
langer dan 3 seconden ingedrukt houdt, maar niet invoert, blijft het systeem in de Vakantiemodus.
Beveiligde vergrendelingsperiode
Waarschuwingssignalen en LED knipperen rood na 4 onjuiste code pogingen: Touchscreen wordt 60 seconden uitgeschakeld.
Aanvullende programmeerfuncties
GELUID AAN EN UIT
U kunt het "geluid dempen" (mute) of het "geluid inschakelen" (sound on) op uw slot door het volgende in te voeren. (Fabrieksinstelling is geluid aan).
Unlock
6
Unlock
1 of 2
Unlock
1 = Geluid Uit (Sound Off)
2 = Geluid Aan (Sound On)
Geluid Uit (1) - Lichtindicator licht groen op.
Geluid Aan (2) - Hoor 1 pieptoon en de lichtindicator licht groen op.
Fabrieksinstellingen herstellen
Om het slot terug te zetten naar de oorspronkelijke fabrieksinstellingen, inclusief de Programmeer Code en alle Gebruikers Codes, volgt u deze stappen:
- Verwijder één batterij gedurende 10 seconden.
- Plaats de batterij terug en wacht op een lange en korte pieptoon
- Druk 3 keer binnen 3 seconden op Lock (Vergrendelen)
![]()
. - Het slot piept en de lichtindicator wordt groen.
. Waarschuwing batterij bijna leeg
Pieptonen en LED knippert 7 keer rood. Vervang door alkalinebatterijen van goede kwaliteit.
Opmerking: Het verwijderen van batterijen wist geen actieve Administrator of Gebruikers Codes.
Consumentvriendelijke berichtengids
| Unlock (Ontgrendelen) / Geldige programmering: | 1 lange pieptoon en LED licht groen op |
| Lock (Vergrendelen): | 2 korte pieptonen en LED licht rood op |
| Ongeldige programmering (Invalid Programming): | 2 korte pieptonen en LED knippert twee keer rood |
| Lage spanning (Low Voltage): | Korte pieptonen en LED knippert zeven keer rood |
| Zeer lage spanning (Super Low Voltage): | 4 korte pieptonen en LED knippert vier keer rood |
| 4 Onjuiste code invoerpogingen: | 2 korte pieptonen en LED licht rood op bij elke poging |
| Inschakelen (Power on): | 1 lange pieptoon en 1 korte pieptoon en LED licht groen op |
| Chip Reset: | 1 lange pieptoon en 1 korte pieptoon en LED licht groen op (kan meerdere keren of af en toe voorkomen) |
| Slotfout (Lock Error): | 3 lange pieptonen LED knippert drie keer rood |
| Herhaal de bewerking na Slotfout (Lock Error): | 2 korte pieptonen drie keer LED knippert zes keer rood |
Probleemoplossing
| Probleem (Issue) | Oplossing (Solution) |
| Binnenknop draait niet (Interior Knob will not turn) | Knop of verticaal staartstuk is in de verkeerde positie geïnstalleerd.
|
| Slot functioneert niet elektronisch (Lock will not function electronically) |
|
| Slot geeft een foutsignaal bij het openen of vergrendelen en Deadbolt Latch (Schoot) wordt niet volledig uitgeschoven of ingetrokken wanneer de deur gesloten is |
|
| Deadbolt Latch (Schoot) blijft steken | Installatieschroeven van het slot zijn mogelijk te strak aangedraaid en moeten worden losgemaakt.
|
| Touchscreen werkt niet (Touchscreen not working) |
|
| Touchscreen piept en LED knippert (Touchscreen beeps and LED flashes) |
|
NIET TERUGBRENGEN NAAR DE WINKEL!
Problemen met het installeren of gebruiken van dit product?
Bel ons eerst!
Neem contact met ons op 1-800-860-1677 toestel 1801 locks@LHLPinc.com
Ondersteuningstijden ma-vr 8.00 - 20.00 uur EST
KLANTENSERVICE
E-MAIL: LHLPCustomerService@LHLPinc.com WEBSITE: www.honeywellsafes.com
ADRES: Consumer Assistance Dept. LH Licensed Products, Inc., 860 East Sandhill Avenue Carson, CA 90746 USA TELEFOON: VS/Canada 1-800-860-1677 Ext. 1801 (Gratis)
Mexico 01-800-288-2872 Nadat de Engelse voice-opname is gestopt, moet u 800-860-1677 invoeren om uw gesprek te voltooien. (Gratis)
Australië 0011-800-5325-7000 (Gratis)
Duitsland/Nieuw-Zeeland 00-800-5325-7000 (Gratis)
Andere landen XX*-310-323-5722 (Er worden gesprekskosten in rekening gebracht)
XX*- Kies eerst de landcode van de VS
OPENINGSTIJDEN CALLCENTER: VS/Canada 8.00 uur – 17.00 uur (Pacific**) ma – vr (onder voorbehoud van wijzigingen)
OPENINGSTIJDEN TERUGBELLEN: Andere landen 8.00 uur – 17.00 uur (Pacific**) ma – vr (onder voorbehoud van wijzigingen)
Pacific**- Lokale tijd in Los Angeles, CA, USA
* Voeg de juiste landcode in
** Lokale tijd gebaseerd op Los Angeles California USA INTERNATIONALE OPENINGSTIJDEN TERUGBELLEN:
Als u een medewerker van de klantenservice wilt spreken en geen contact met ons kunt opnemen tijdens de bovenstaande openingstijden van het Callcenter, stuur dan een e-mail of laat een telefonisch bericht achter, inclusief uw naam, telefoonnummer en de beste tijd voor ons om contact met u op te nemen tijdens de bovenstaande openingstijden voor terugbellen en we zullen alles in het werk stellen om contact met u op te nemen en u te helpen bij het beantwoorden van uw vragen of opmerkingen.
