Aqara Smart Rolgordijn Controller, RSC-M01 - Handleiding

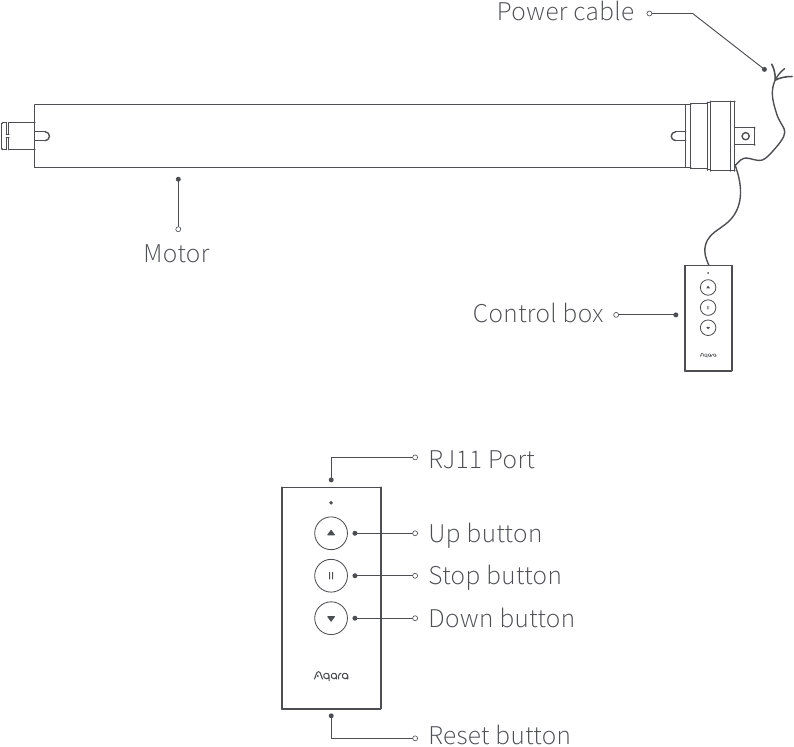

Productintroductie
De Aqara Smart Rolgordijn Controller is een elektrische slimme gordijnmotor, die gewone rolgordijnen, Shangri-La jaloezieën en andere gordijnen kan automatiseren. Het heeft een ingebouwde Zigbee draadloze communicatiemodule. In combinatie met een hub-apparaat kan het functies realiseren zoals afstandsbediening, getimend openen en sluiten van gordijnen en slimme verbinding van verschillende apparaten.
- Dit product moet worden gekoppeld aan een Aqara-apparaat met hub-functie.

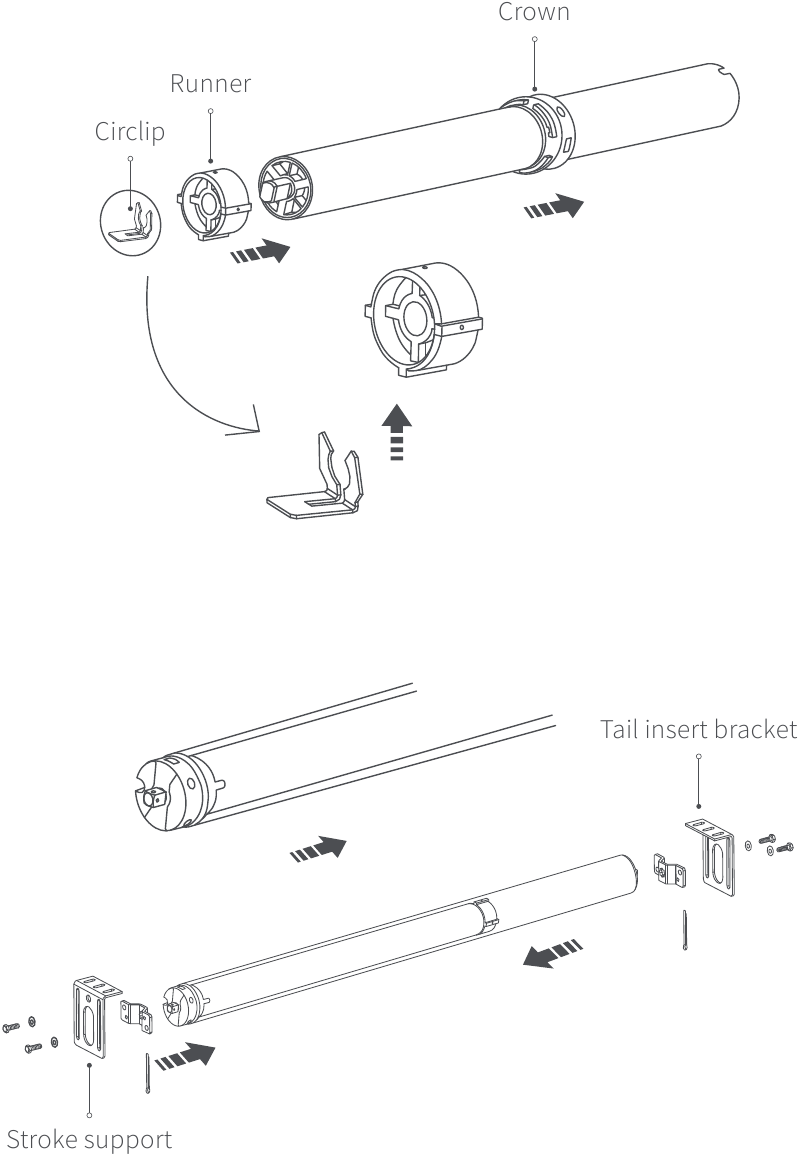

Installatiehandleiding
Plaats de motor in de wand van de rolluikpijp en zet hem stevig vast. Sluit de bedieningskast aan op de RJ11-interface.
- Blue wire=Nuldraad (Blauwe draad = Nuldraad)
- Brown wire=Fasedraad (Bruine draad = Fasedraad)
- Yellow-green wire=Aardedraad (Geel-groene draad = Aardedraad) 220-230V~50HZ
Opmerkingen
- Aangezien het installatieproces van dit product sterke stroom omvat, dient u een professionele gordijninstallateur te vertrouwen om het volgens de specificaties te installeren;
- Dit product is uitsluitend bedoeld voor gebruik binnenshuis. Gebruik het niet in een vochtige omgeving of buitenshuis;
- Houd vocht uit de buurt van het product en mors geen water of andere vloeistoffen op het product;
- Houd het product uit de buurt van warmtebronnen;
- Probeer het product niet zelf te onderhouden. Het onderhoud moet worden uitgevoerd door een geautoriseerde professional;
- Bij normaal gebruik moet deze apparatuur op een afstand van ten minste 20 cm tussen de antenne en de gebruiker worden gehouden.
Snelle installatie
- Voordat u het accessoire activeert, moet u ervoor zorgen dat u de Aqara Home-app hebt gedownload en de Aqara-hub hebt geïnstalleerd.
- Open de app, klik op "+" in de rechterbovenhoek van de startpagina, ga naar de pagina "Apparaat toevoegen (Accessoire)" en selecteer Aqara Smart Rolgordijn Controller en bedien volgens de aanwijzingen.
- Als het toevoegen mislukt, breng de Hub dan dichter bij het apparaat en probeer het opnieuw.
Effectieve afstandsverificatie: Druk op de vooraf geselecteerde installatielocatie één keer op de resetknop van het apparaat, en de Hub geeft een prompttoon, wat aangeeft dat effectieve communicatie mogelijk is tussen het apparaat en de Hub.
Bedieningsinstructies
| Functie | Bedieningsinstructies |
| Reis omhoog/omlaag instellen | Pas het gordijn aan op het vereiste omhoog/omlaag reispunt met de knop omhoog (up button), de knop omlaag (down button) en de stopknop (stop button). Nadat u de positie hebt bepaald, drukt u 5 keer snel achter elkaar op de stopknop (stop key), en de motor draait één keer vooruit en achteruit, wat aangeeft dat het omhoog/omlaag reispunt succesvol is ingesteld. |
| Reis verwijderen | Druk tegelijkertijd gedurende 3 seconden op de knop omhoog (up button) + de knop omlaag (down button). Nadat het blauwe licht brandt, wordt het indicatielampje losgemaakt. De positieve en negatieve rotatie van de motor wordt elk één keer gedaan, wat aangeeft dat de motor succesvol is verwijderd. |
| Motorrichting omkeren | Houd de stopknop (stop button) 5 seconden lang ingedrukt en laat het blauwe licht los nadat het oplicht. De positieve en negatieve rotatie van de motor is elk 1 keer, wat aangeeft dat de motor succesvol is omgekeerd. |
Beschrijving van het indicatielampje
| Kleur van het indicatielampje | Statusbeschrijving |
| Blauw lampje knippert | Inschakelen of op de knop klikken |
| Blauw lampje brandt continu | Het apparaat is verbonden met het netwerk en de motor draait |
| Het blauwe lampje blijft snel knipperen | Verbinding maken met het netwerk |
| Rood indicatielampje knippert langzaam | Het apparaat is niet verbonden met het netwerk en de motor draait |
Basisparameters
Product name: Aqara Smart Rolgordijn Controller
Product model: SRSC-M01
Rated voltage: 220-230V~ 50Hz
Rated power: 121W
Rated current: 0.53 A
Executive standard: Q/QLML016
Operating temperature: -10℃~+40℃
Operating humidity: 10%~95% RH, niet-condenserend
Pipe diameter: 35mm
Rated torque: 8N·m
Rated rotor speed: 17 r/min
Wireless connection: Zigbee
Working system: S2 4min
Zigbee Operation Frequency: 2405-2480 MHz
Zigbee Maximum Output Power: ≤13 dBm
Online klantenservice:
www.aqara.com/support
Email: support@aqara.com
![waarschuwing]()
WAARSCHUWING: Belangrijke veiligheidsinstructies. Het is belangrijk voor de veiligheid van personen om deze instructies te volgen. Bewaar deze instructies.![waarschuwing]()
WAARSCHUWING: Belangrijke veiligheidsinstructies. Volg alle instructies, omdat onjuiste installatie tot ernstig letsel kan leiden.![waarschuwing]()
WAARSCHUWING: de aandrijving moet tijdens het reinigen, onderhoud en het vervangen van onderdelen worden losgekoppeld van de stroombron.- Dit apparaat mag niet worden gebruikt door kinderen jonger dan 8 jaar. Dit is geen speelgoed en kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd. Dit apparaat kan worden gebruikt door kinderen van 8 jaar of ouder of personen met een verminderd vermogen als ze instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen.
- Laat kinderen niet met vaste bedieningselementen spelen. Houd afstandsbedieningen uit de buurt van kinderen.
- Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.
- Het netsnoer van deze aandrijving mag alleen worden vervangen door hetzelfde type kabel dat door de fabrikant van de aandrijving is geleverd.
- Onderzoek de installatie regelmatig op onevenwichtigheid en tekenen van slijtage of schade aan kabels, veren en bevestigingen. Niet gebruiken als reparatie of afstelling nodig is. Het wordt aanbevolen om het product één keer per jaar te controleren.
- Niet gebruiken wanneer onderhoud, zoals het wassen van ramen, in de buurt wordt uitgevoerd.
- Koppel de aandrijving los van de voeding of schakel de automatische bediening uit wanneer onderhoud, zoals het wassen van ramen, in de buurt wordt uitgevoerd.
- Verwijder voordat u de aandrijving installeert alle onnodige snoeren of componenten en schakel alle apparatuur uit die niet nodig is voor aangedreven werking.
- Installeer het bedieningselement van elke handmatige ontgrendeling op een hoogte van minder dan 1,8 m.
- Het type aangedreven onderdeel waarvoor de aandrijving bedoeld is, is een elektrische gordijnbesturing.
- Het A-gewogen geluidsemissiedrukniveau van de aandrijving is gelijk aan of minder dan 70 dB(A), bijvoorbeeld door LpA ≤ 70 dB(A) te schrijven.
Opmerking: Nominale bedrijfstijd 4min;
Minimale buisdiameter die nodig is om buismotoren in te steken: 35mm.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Aqara Smart Rolgordijn Controller, RSC-M01 - Handleiding
