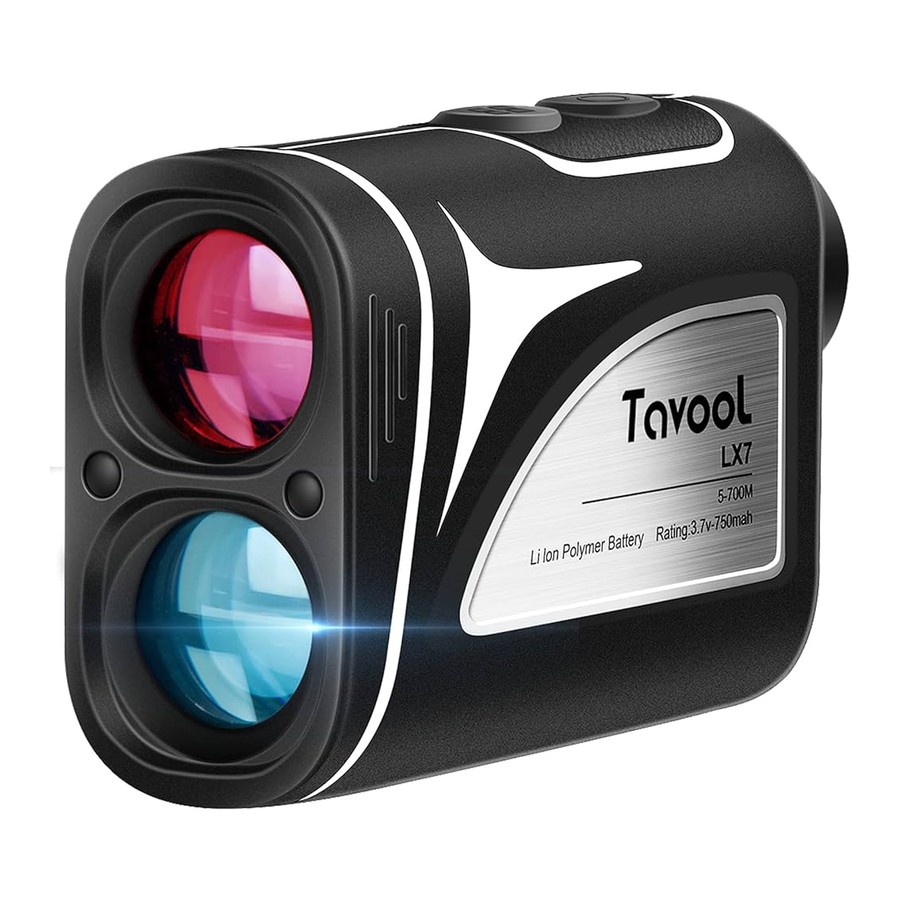

Tavool LX7 - Laser Afstandsmeter Handleiding

STANDAARD ACCESSOIRES

• Afstandsmeter (1 stuk)
• USB naar Type C oplaadkabel (1 stuk)
• Handleiding (1 stuk)
• Draagtas (1 stuk)
• Reinigingsdoekje (1 stuk)
• Droogmiddel (1 stuk)
• Handkoord (1 stuk)
• Verpakkingsdoos (1 stuk)

SPECIFICATIE

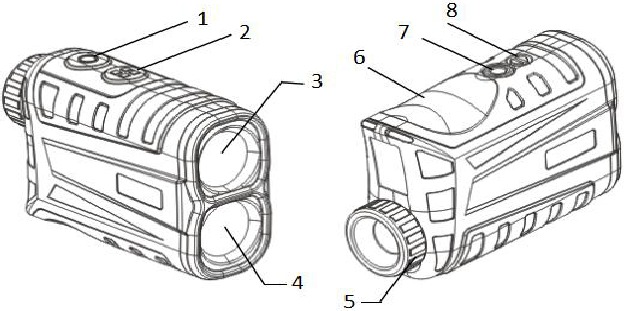

PRODUCTOVERZICHT

1. Power button (Aanknop)
2. MODE/UNITS button (MODUS/EENHEDEN knop)
3. Objective/laser emitter (Objectief/laser emitter)
4. Laser receiver (Laser ontvanger)
5. Eyepiece focusing (Oculair focussering)
6. Battery compartment (Batterijcompartiment)
7. Thread connector (1/4') (Schroefdraad connector (1/4'))
8. Battery cover (Batterijklep)

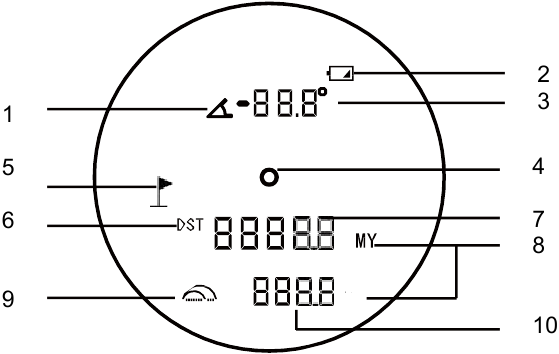

LCD DISPLAY INSTRUCTIE

1. " " Hoekmarkering, weergegeven in de hoekmodus.
2. " " Markering elektrische hoeveelheid
3. " " Hoekwaarde
4. " " Richtmarkering (roos)
5. " " Vlaggenmast markering, weergegeven in vlaggenmast vergrendelmodus
6. " " Afstandsmarkering
7. " " Afstandswaarde
8. " " Maateenheid markering
9. "" Traject correctie markering
10. " " Hoogtewaarde of Traject correctiewaarde

Het bereik van de afstandsmeter wordt als volgt gedefinieerd:

1. het meetobject heeft een matige reflectiviteit: Zoals gebouw muren.
2. het doelreflectievlak staat loodrecht op de laseremissierichting
3. het oppervlak van de reflector is niet minder dan 2m*2m
4. het weer is helder, maar niet in direct zonlicht.

LET OP: Het wordt aanbevolen om een statief te gebruiken om de afstandsmeter te bevestigen bij het meten van doelen op afstand, om de hitter van de machine tijdens het meten te verminderen en betere meetresultaten te verkrijgen.

Meetdoel

De afstandsmeter is geschikt voor het meten van objecten met een hoge reflectiviteit (zoals verkeersborden), objecten met een gemiddelde reflectiviteit (zoals een gebouwmuur) en objecten met een lage reflectiviteit (zoals bomen en een golfvlaggenmast). Wanneer de reflectiviteit tot op zekere hoogte daalt, neemt het bereik overeenkomstig af.

De factoren die het meetbereik, de meetsnelheid en de meetnauwkeurigheid beïnvloeden:

1. Reflectie van object: Zo kan bijvoorbeeld een object met een hoge reflectiviteit op 1500 meter worden gemeten, maar een object met een gemiddelde reflectiviteit op ongeveer 1000 meter. Een object met een lage reflectiviteit kan slechts op ongeveer 700 meter worden gemeten. (voor objecten met diffuse reflectie, zoals water, kan het mogelijk niet worden gemeten)
2. Object vorm: wanneer het reflectoroppervlak van het gemeten object te klein of ongelijkmatig is, zal het meetvermogen dienovereenkomstig worden verminderd. Zoals bomen, vlaggenmasten, enz.
3. Meethoek: wanneer de laserhoek verticaal op het reflecterende oppervlak van het meetobject wordt belicht, is het meetvermogen beter, anders wordt het meetvermogen verminderd. Het is niet gegarandeerd dat het meetvermogen wordt bereikt bij het meten met meethoeken zoals handmatig geadviseerd.
4. Meetomgeving: het meetvermogen zal worden verminderd bij fel zonlicht, de concentratie van waterdamp en zwevende deeltjes in de lucht. Bijvoorbeeld regen, mist, sneeuw, mist en nevelweer.

LET OP: Dit model kan in de rampcorrectiemodus voor golfvlaggenmastvergrendeling komen bij het meten van de vlaggenmast met een complexe achtergrond en een klein oppervlak in golf. De golfvlaggenmast vergrendelt de effectieve afstand op ongeveer 250Y.

BEDIENINGSINSTRUCTIE

OPSTARTEN

De afstandsmeter heeft twee knoppen: aan/uit-knop / meetknop "" en modus / eenheid schakelknop "". Na het opladen, druk kort op de knop "" om het instrument in te schakelen. Het instrument gaat standaard naar de afstandsmeetmodus en de weergave-interface is als volgt:

DE FOCUS AANPASSEN

De afstandsmeter is ontworpen met een verstelbaar oculair (dioptrie). Door de scherpsteldioptrie binnen een bereik van -5 tot +5 aan te passen, kunnen mensen met verziendheid een laser-afstandsmeter gebruiken zonder bril. Kijk door het oculair en draai de dioptrie naar links of rechts totdat het beeld scherp en duidelijk is naar uw wens

EENHEID OVERSCHAKELEN

Houd de knop "" lang ingedrukt en de afstandseenheid schakelt tussen M en Y. De eenheid wordt weergegeven als geheugenmodus, d.w.z. de eenheid wordt weergegeven als de eenheid in de laatste uitschakelstatus.

SELECTIE VAN DE MEETMODUS

Druk kort op de knop "" om de afstandsmeetmodus en de hellingscorrectiemodus heen en weer te schakelen.
De eenheid wordt ook weergegeven als geheugenmodus.

1. Afstand meetmodus

   Druk kort op de aan/uit-knop "", de roos "" knippert als "", ten slotte wordt de afstandswaarde weergegeven. De weergave zoals weergegeven in de onderstaande afbeelding.


* In de afstandsmeetmodus, druk lang op "" en de roos knippert als "", ten slotte wordt de afstandswaarde weergegeven. De weergave zoals weergegeven in de onderstaande afbeelding.

In de afstandsmeetmodus, druk lang op "" en de roos "" knippert "" het instrument scant het meetdoel (d.w.z. continue meting) en de meetwaarde wordt in realtime op het scherm weergegeven.

2. Traject correctiemodus

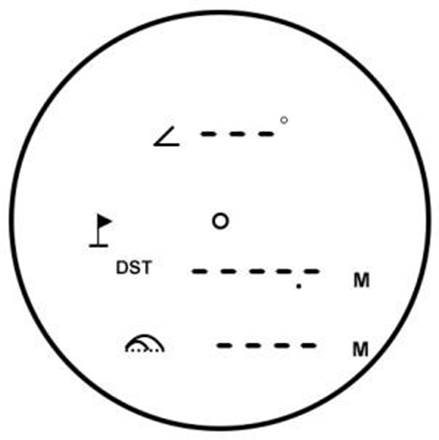

   De weergave zoals weergegeven in de onderstaande afbeelding.


De hellingscorrectiemodus wordt vaak gebruikt bij golf, wat ook bekend staat als de golfvlaggenstok vergrendelingsmodus.

Bijvoorbeeld:
Wanneer de helling positief is, is de slagafstand ver

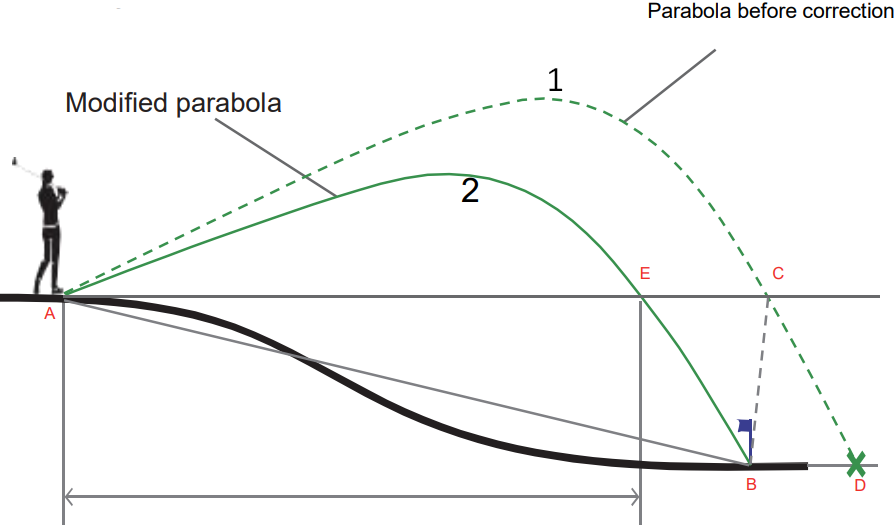

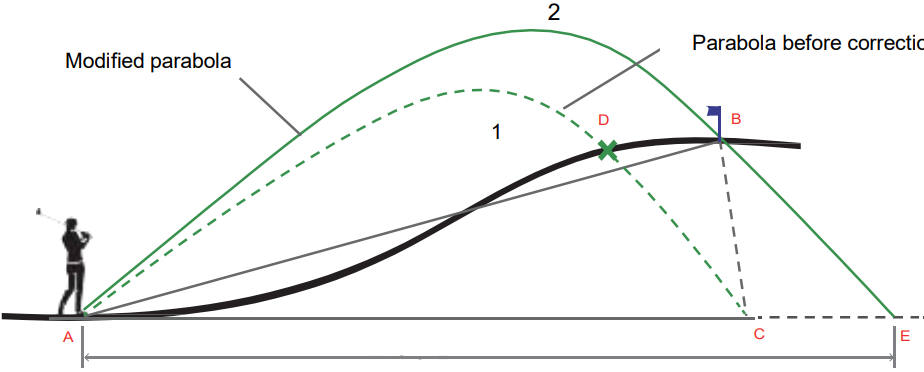

Afstand: AB afstand = AC afstand, als volgens de werkelijke afstand, de parabool van het slaan 1 is, omdat de helling positief is, kan de werkelijke alleen naar punt C vliegen. Om punt B te bereiken, is het noodzakelijk om de bal te slaan volgens de puntafstand van de hellingcorrectieafstand AE, en de slag parabool is 2.

Wanneer de helling negatief is, moet de slagafstand kort zijn
Afstand: AB puntafstand = AC puntafstand. Als het gebaseerd is op de werkelijke afstand, is de slagparabool 1. Omdat de helling negatief is, kan deze alleen naar punt C vliegen. Als het punt B moet bereiken, is het noodzakelijk om de bal te slaan volgens de puntafstand van de hellingscorrectieafstand AE, en de slagparabool is 2.

3. Helling correctiemodus
   1. Lijn het doelcentrum "" uit met het meetdoel, druk kort op de knop "" en het doelcentrum knippert van "" naar "" totdat de meetwaarde is verkregen, zoals weergegeven in de volgende afbeelding.

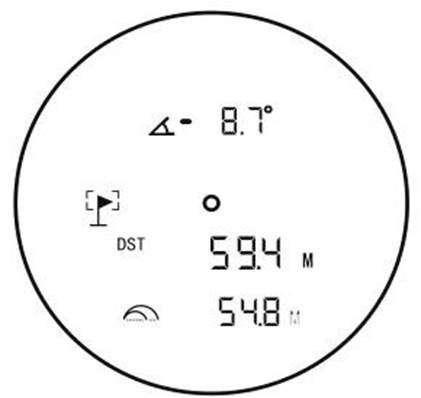

   2. Druk lang op de knop "" en voer continue metingen uit rond de golfvlaggenstok. Wanneer het instrument op de vlaggenstok is vergrendeld, trilt het instrument onmiddellijk, waardoor de gebruiker wordt gevraagd de meetwaarde te verkrijgen. Tegelijkertijd wordt het vlaggenstokpictogram "" weergegeven als "" en de weergave-interface is als volgt:


VEELGESTELDE VRAGEN EN ANTWOORDEN

1. Heeft deze afstandsmeter een hellingsaanpassingsfunctie? En hoe schakel ik het van Y naar M?
   A: Ja, dat heeft het. Het is een afstandsmeter die afstanden meet van de locatie waar u vandaan schiet naar het object waarop uw afstandsmeter vergrendelt. Waar u ook een afstand wilt meten, het zal u die geven en zelfs een hellingscompensatiemeting bevatten als de lineaire afstand een helling heeft tussen de twee punten. En u kunt "" 2 seconden ingedrukt houden om de "Y" naar "M" te schakelen.
2. Hoe werkt dit in omstandigheden met weinig licht? Schemering en dageraad. Kun je de metingen nog zien?
   A: Het bereik van deze afstandsmeter is gerelateerd aan de aard van het te meten doel, de hoek tussen de straal en het doel en de zichtbaarheid van het weer. Over het algemeen geldt dat hoe gladder het doel, hoe helderder de kleur, hoe groter het oppervlak, hoe verticaler de straal tussen het doeloppervlak en hoe helderder het weer, hoe verder het doel wordt gemeten, anders dichterbij. We raden u dus aan om het op een zonnige dag te gebruiken, de resultaten zouden nauwkeuriger zijn.
3. Wat voor soort batterij gebruikt het? Is het oplaadbaar via USB?
   A: Deze afstandsmeter is oplaadbaar, er is geen batterij nodig. En het wordt geleverd met een USB-naar-type C-oplaadkabel. Als er geen elektriciteit is om door te werken, hoeft u het alleen maar op te laden.
4. Wat moet ik doen als ik problemen heb met de afstandsmeter? Of er ontbreekt iets in het pakket?
   A: Neem rechtstreeks contact met ons op. Neem bij vragen of problemen gerust contact met ons op via e-mail: service@tavool.com.

VEILIGHEID

• Kijk niet rechtstreeks in de laserstraal bij het gebruik van het product.
• Richt niet vanuit de lasergaten en kijk niet naar het optische systeem terwijl u op de aan/uit-knop "" drukt om schade aan de ogen te voorkomen.

OPMERKING:

• Raak tijdens gebruik het lensoppervlak niet met uw vingers aan, anders wordt de film op het lensoppervlak beschadigd.
• Dit instrument is nauwkeurig afgesteld door het instrument, gelieve het niet naar believen te demonteren
• Wanneer het blootliggende glazen onderdeel verontreinigd is, veeg het dan voorzichtig af met een lensfluweeldoek. Veeg het niet af met andere voorwerpen om beschadiging van de oppervlaktelaag van het optische glas te voorkomen.
• Vermijd bij het dragen of gebruiken een botsing of zware druk, en laat het niet bakken of corroderen.
• Let op vocht bij het opbergen. Bewaar op een droge, koele, geventileerde plaats om direct zonlicht te voorkomen en vermijd plotselinge veranderingen in stof en temperatuur.
• Als de laserafstandsmeter beschadigd is, moet deze voor onderhoud naar een speciale afdeling worden gestuurd. Demonteer het niet zelf.
• Gebruik de laserafstandsmeter niet in zonlicht of sterk licht om schade aan het lichtgevoelige element te voorkomen.

KLANTENSERVICE:
service@tavool.com
Elk probleem, vraag of zorg, neem gerust contact met ons op via e-mail, we staan ​​altijd achter onze producten om passende oplossingen te bieden en laten u geen verlies lijden.
