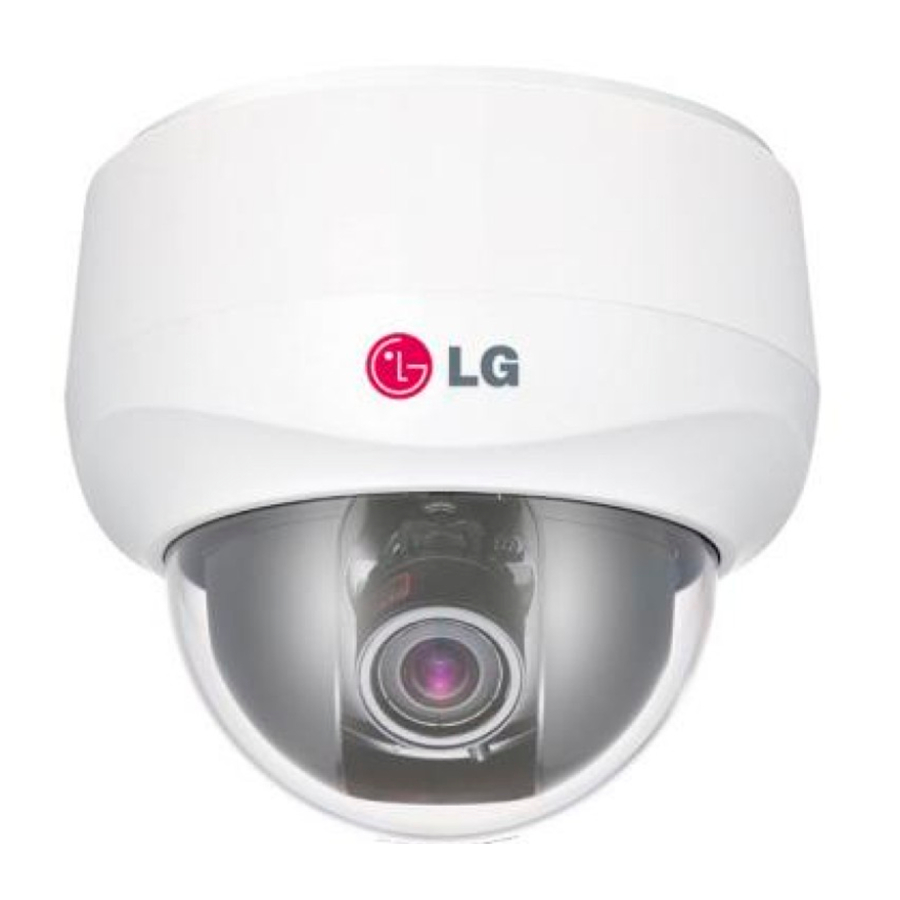

LG LND5100R Series - High Definition Network Camera Manual

Behandeling van het apparaat

Wees voorzichtig om geen water of andere vloeistoffen op het apparaat te morsen. Wees voorzichtig om geen brandbaar of metallisch materiaal in de behuizing te krijgen. Indien gebruikt met vreemde materialen binnenin, kan de camera defect raken of brand of elektrische schok veroorzaken.

• Verwijder stof of vuil op het oppervlak van de lens met een blaasbalg.
• Gebruik een droge zachte doek om de behuizing schoon te maken. Als het erg vuil is, gebruik dan een doek die is bevochtigd met een kleine hoeveelheid neutraal reinigingsmiddel en veeg droog.
• Vermijd het gebruik van vluchtige oplosmiddelen zoals verdunners, alcohol, benzeen en insecticiden.
  Deze kunnen de oppervlakteafwerking beschadigen en/of de werking van de camera belemmeren.

Bedienings- en opslaglocatie

Vermijd het bekijken van een zeer helder object (zoals verlichtingsarmaturen) gedurende een langere periode. Vermijd het bedienen of opslaan van het apparaat op de volgende locaties.

• Extreem warme of koude plaatsen (bedrijfstemperatuur -10°C tot 50°C, we raden echter aan om het apparaat te gebruiken binnen een temperatuurbereik van 0°C tot 45°C)
• Vochtige of stoffige plaatsen of plaatsen die zijn blootgesteld aan regen
• Plaatsen die onderhevig zijn aan sterke trillingen
• Dichtbij generatoren van krachtige elektromagnetische straling, zoals radio- of tv-zenders.

Namen en functies van onderdelen

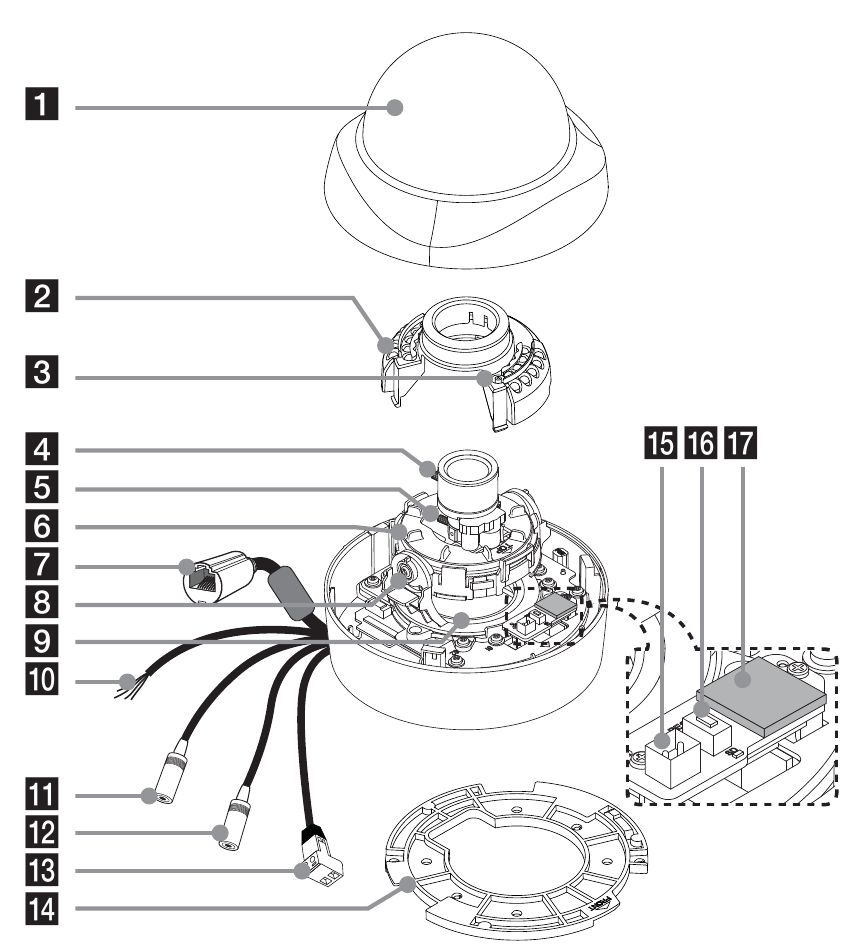

1. Koepelafdekking (Dome Cover)
2. IR LED
3. IR Sensor
4. Focusvergrendelingshendel (Focus lock lever)
5. Zoomvergrendelingshendel (Zoom lock lever)
6. Azimut-aanpassing (Azimuth adjuster)

7. ETHERNET/PoE-poort (ETHERNET/PoE Port)
   Maakt verbinding met een pc of een netwerk via een hub met een 10 BASE-T/100 BASE-TX-kabel met RJ-45-connector.
   OPMERKING: Power over Ethernet (PoE) is een technologie die stroom integreert in een standaard LAN-infrastructuur. Het maakt het mogelijk om stroom te leveren aan het netwerkapparaat, zoals een netwerkcamera, met behulp van dezelfde kabel als die wordt gebruikt voor de netwerkverbinding. Het elimineert de noodzaak van stopcontacten op de apparaatlocaties en maakt een eenvoudigere toepassing van uninterruptible power supplies (LPS) mogelijk.
8. Kantelvergrendelingsschroef (Tilting lock screw)
9. Pan-aanpassing (Pan adjuster)
   Past de panpositie aan.
10. ALARM IN&UIT / ALARM IN&UIT RETOUR (ALARM IN&OUT / ALARM IN&OUT RETURN)
    Biedt fysieke interface voor sensor en alarm/relais.
11. AUDIO-UIT (Line Level Output)
12. AUDIO-IN (Line Level Input)
13. Stroomingang (Power input terminal)
    Maakt verbinding met een DC 12 V-voeding met behulp van de juiste kabels. Deze camera moet altijd worden bediend met een DC 12 V. Gecertificeerde/genoteerde adapter die voldoet aan LPS.
14. Camera montagebeugel (Camera mounting bracket)
    U kunt de cameramontagebeugel vergrendelen met behulp van de vergrendelknop.
15. Video-uitgang (Video Out connector)
    Gebruik deze aansluiting om de foto te controleren met een draagbare monitor wanneer u de camera installeert.
16. RESET-knop (RESET button)
    Als u de knop langer dan 3 seconden indrukt, worden de fabrieksinstellingen voor het netwerk hersteld.
17. micro SD-kaartsleuf (micro SD card slot)
    Plaats de micro SD-kaart.

Aansluiting

Voorzorgsmaatregelen

• Zorg ervoor dat u het apparaat uitschakelt voor installatie en aansluiting.
• De installatie moet worden uitgevoerd door gekwalificeerd servicepersoneel of systeeminstallateurs.
• Stel de stroom- en aansluitkabels niet bloot aan vocht, dit kan schade aan het apparaat veroorzaken.

Netwerk aansluiten (Connecting Network)

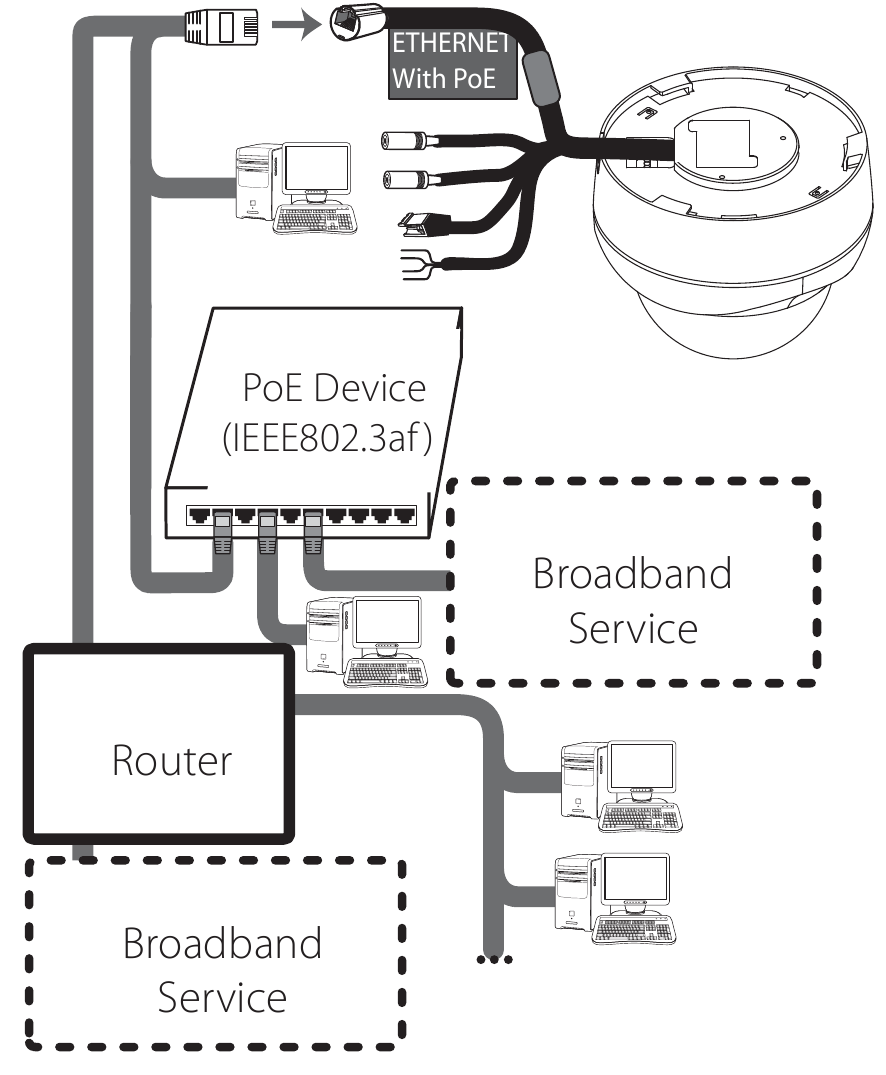

U kunt het systeem via het netwerk bedienen en bewaken. Met de afstandsbediening (bewaking) kunt u de systeemconfiguratie wijzigen of de afbeelding via het netwerk bewaken. Controleer na de installatie de netwerkinstellingen voor de afstandsbediening en de bewaking.
Sluit de IP-camera aan op uw netwerk met behulp van een standaard RJ-45-netwerkkabel, zoals hieronder wordt weergegeven.

Stroombron aansluiten (Connecting Power Source)
Sluit de stroom aan met behulp van een van de onderstaande methoden:

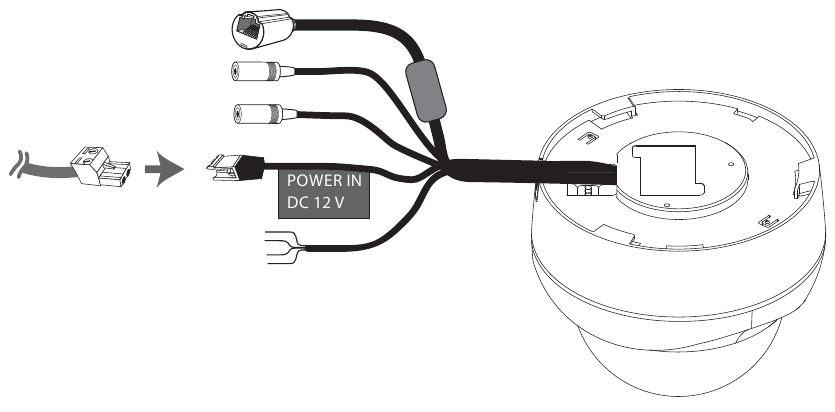

De voedingsadapter gebruiken (To use the power adapter)
Sluit een DC 12 V-voeding aan op de stroomingang, zoals hieronder wordt weergegeven.
(aanbevolen voedingsadapter is DC 12 V/1,5 A of hoger)

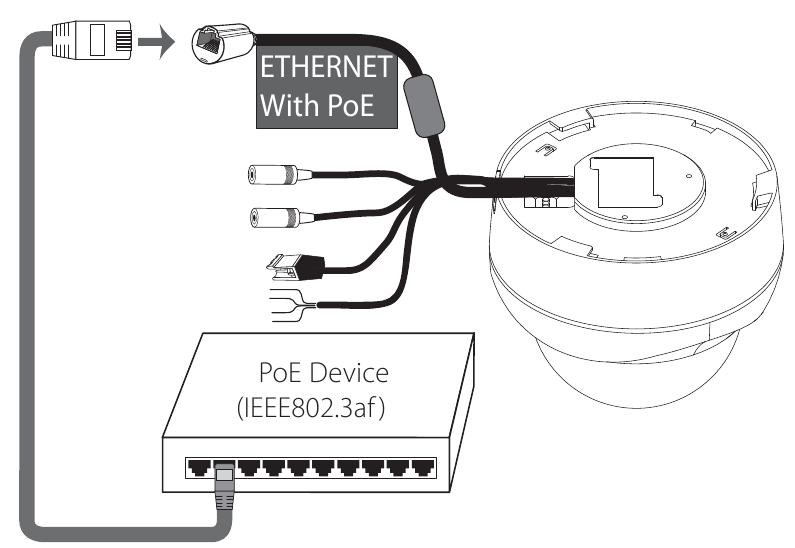

Het PoE-apparaat (Power over Ethernet) gebruiken (To use the PoE (Power over Ethernet) device)
Sluit de PoE-kabel aan op de LAN-poort van het apparaat. U moet het "IEEE802.3af" standaard PoE-apparaat gebruiken.

OPMERKING:
Als de camera niet goed werkt na het aansluiten van het PoE-apparaat, controleer dan of het PoE-apparaat voldoende stroom levert.

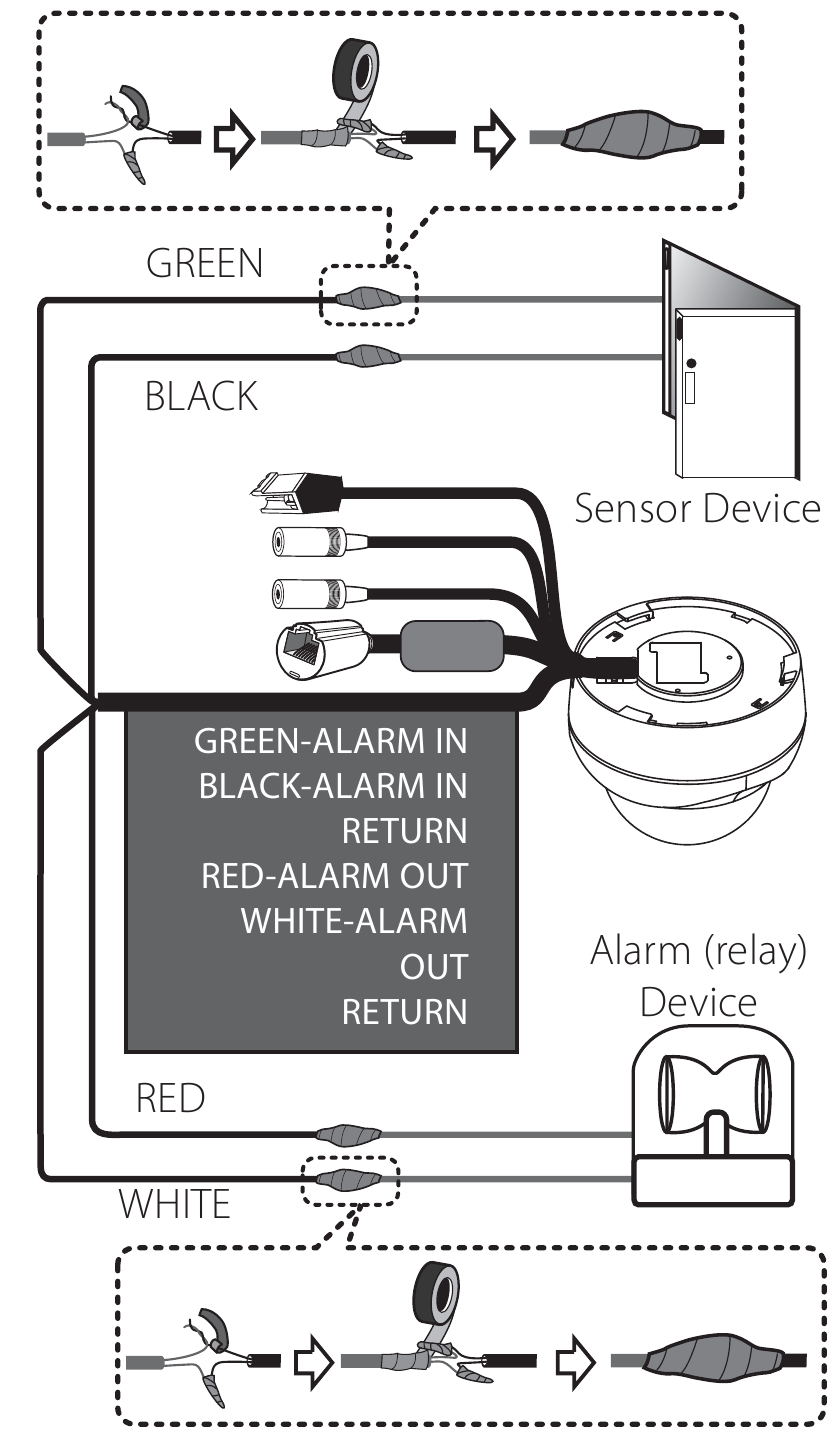

Alarmapparaat aansluiten (Connecting Alarm Device)
Alarmterminals worden gebruikt om de alarmapparaten (relais) aan te sluiten, zoals sensoren, deurschakelaars, enz.

ALARM IN&UIT / ALARM IN&UIT RETOUR (ALARM IN&OUT / ALARM IN&OUT RETURN)
(Sensor Input / Relay Output)
Sluit het sensorapparaat en het alarmapparaat (relais) aan op de alarmterminal. Het alarmsignaal wordt uitgevoerd bij het optreden van een gebeurtenis.

OPMERKING:
Het PhotoMOS-relais is geschikt voor 100 mA bij 20 V DC of 100 mA bij 28 V AC.

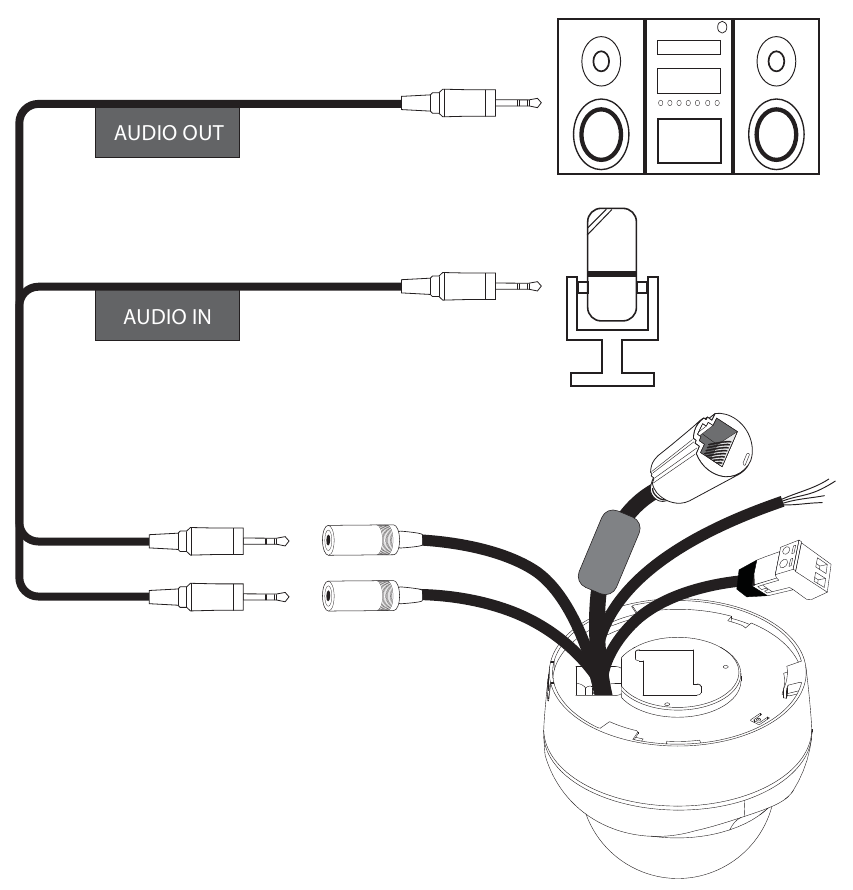

Microfoon- en luidsprekerapparaat aansluiten (Connecting Microphone and Speaker Device)
Sluit optioneel een actieve luidspreker en/of externe microfoon aan met een ingebouwde versterker.

OPMERKING:
Houd de microfoon uit de buurt van de luidspreker om gehuil te voorkomen.

De micro SD-kaart gebruiken (Using the micro SD card)
U kunt uw bewakingsomgeving opnemen met de micro SD-kaart, zelfs als de netwerkverbinding is verbroken.

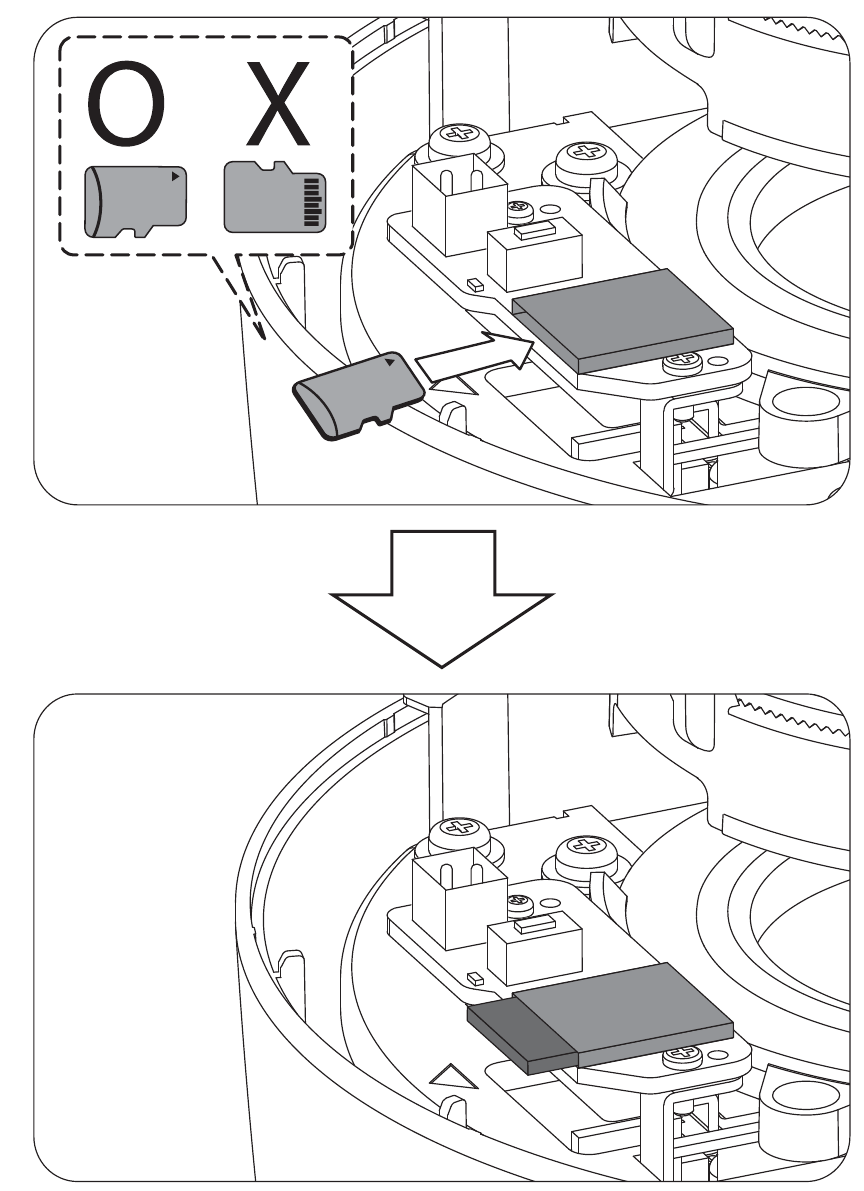

De micro SD-kaart plaatsen (To insert the micro SD card)

1. Verwijder de koepelafdekking (Dome Cover).
2. Plaats de micro SD-kaart voorzichtig zoals weergegeven in de volgende afbeeldingen. Zorg ervoor dat de positie van de micro SD-kaartterminal correct is voordat u de micro SD-kaart plaatst. Duw de achterkant van de micro SD-kaart om deze in de laatste stap te bevestigen.


OPMERKINGEN:

1. Gebruik niet te veel kracht wanneer u de micro SD-kaart plaatst. De micro SD-kaart kan beschadigd raken.
2. Als u de micro SD-kaart in de verkeerde positie plaatst, kan de micro SD-kaart beschadigd raken of kan dit een storing van de micro SD-kaartsleuf (micro SD Card Slot) veroorzaken.
3. Houd het terminalgedeelte van de micro SD-kaart schoon. Zorg ervoor dat het terminalgedeelte van de micro SD-kaart niet stoffig is.
4. Aangezien de micro SD-kaart een verbruiksartikel is, kan de micro SD-kaart aan het einde van zijn levensduur zijn en mogelijk geen gegevens meer opslaan als u deze vaker dan bepaalde keren gebruikt. Vervang in dit geval de micro SD-kaart door een nieuwe.

De micro SD-kaart verwijderen (Remove the micro SD card)

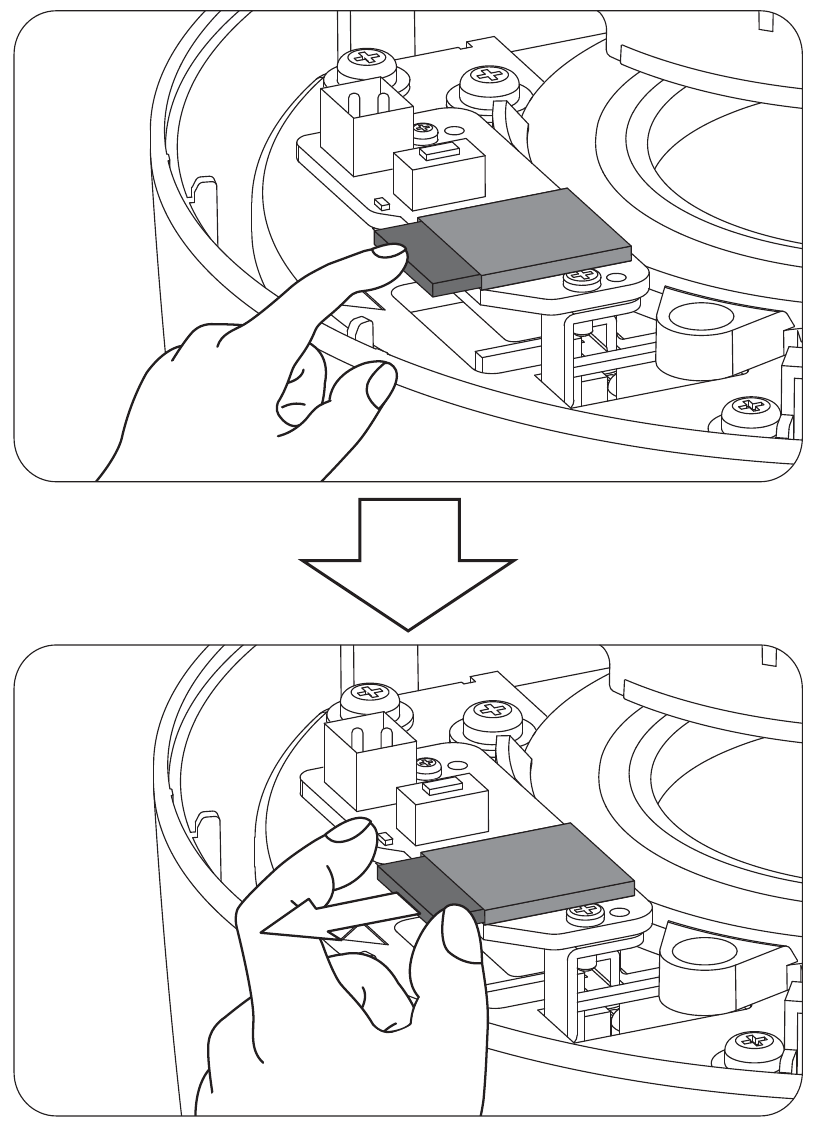

1. Druk op de achterkant van de micro SD-kaart om de vergrendeling los te maken.

2. Haal de micro SD-kaart voorzichtig uit de camera. Dit kan een storing van de micro SD-kaart of de micro SD-kaartsleuf (micro SD card slot) veroorzaken als u te veel kracht gebruikt in de vergrendelde toestand.

• Als u de micro SD-kaart op de camera installeert en verwijdert terwijl de indicatielampjes van de micro SD-kaart branden, moet u de micro SD-kaart ontkoppelen via het menu [SD Card > Configuration > Disk Management > Unmount] (SD-kaart > Configuratie > Schijfbeheer > Ontkoppelen). De micro SD-kaartgegevens zijn aangetast of de camera werkt mogelijk niet normaal als u de kaart verwijdert zonder de functie [Unmount] (Ontkoppelen) te gebruiken.
  LG Electronics is niet verantwoordelijk voor verwijderde gegevens veroorzaakt door onjuiste behandeling door de gebruiker bij het plaatsen of verwijderen van de micro SD-kaart.

Aanbevolen specificatie van de micro SD-kaart (Recommended the micro SD card specification)

OPMERKING:
Snelheid van lezen en schrijven meer dan 10 MB/sec. (Klasse 6) (Speed of reading and writing more than 10 MB/Sec. (Class 6))

Installatie

De camera monteren
Volg de onderstaande instructies om de camera te installeren met behulp van de cameramontagebeugel.

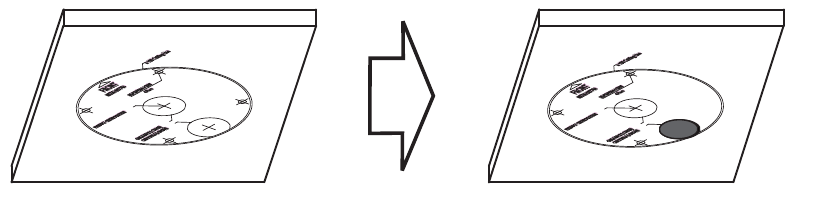

1. Gebruik de installatiegids als sjabloon om de montagepositie te controleren. Richt de voorkant van het label naar het gebied waarin u geïnteresseerd bent. Gebruik het sjabloon als richtlijn en maak een gat in het plafond.

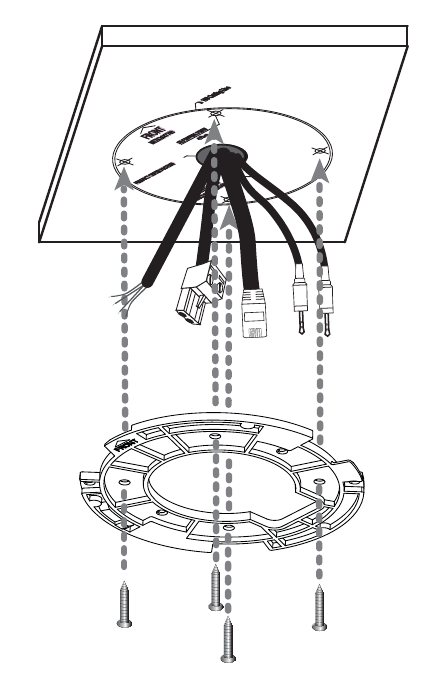

2. Installeer de cameramontagebeugel aan het plafond.

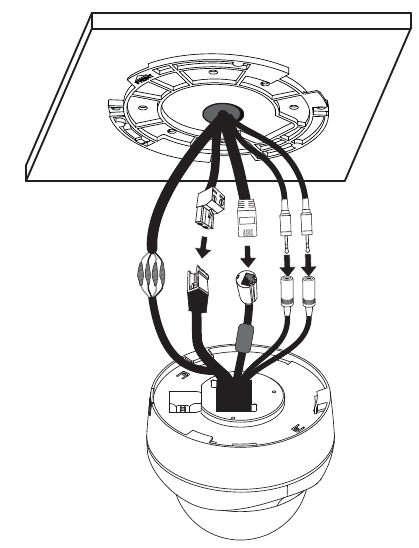

3. Sluit de kabels aan op de kabelaansluitingen van de camerabody.

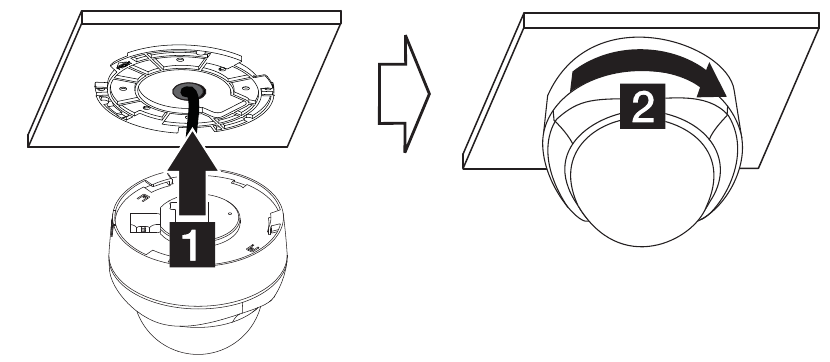

4. Monteer de camera en de montagebeugel nadat u het voorste deel van de camera en de montagebeugel hebt uitgelijnd. Verbind de unit door stap en te volgen.


Camera aanpassen

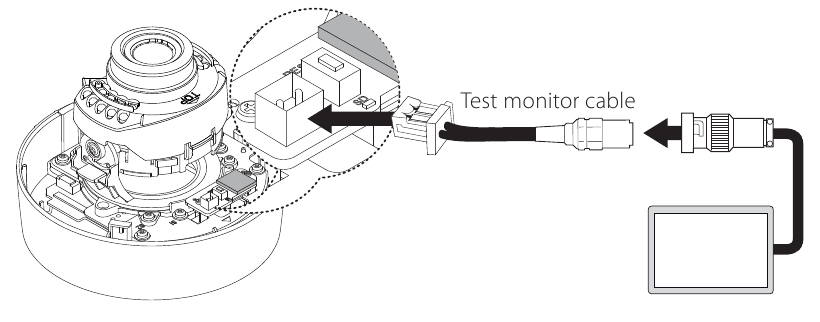

1. Sluit de draagbare monitor aan op de video-aansluiting met behulp van de testmonitorkabel.

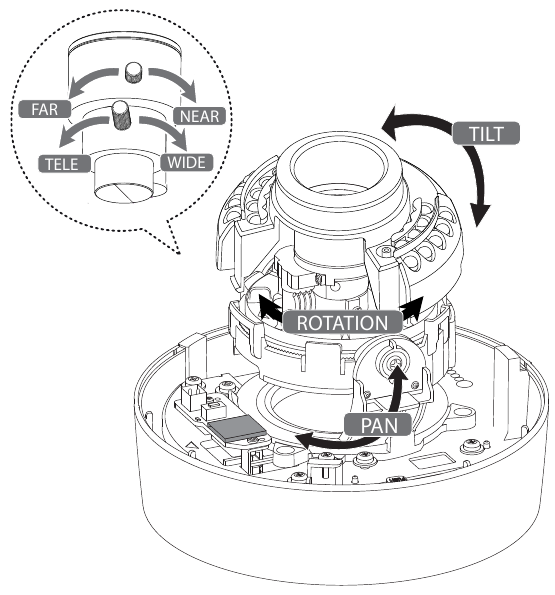

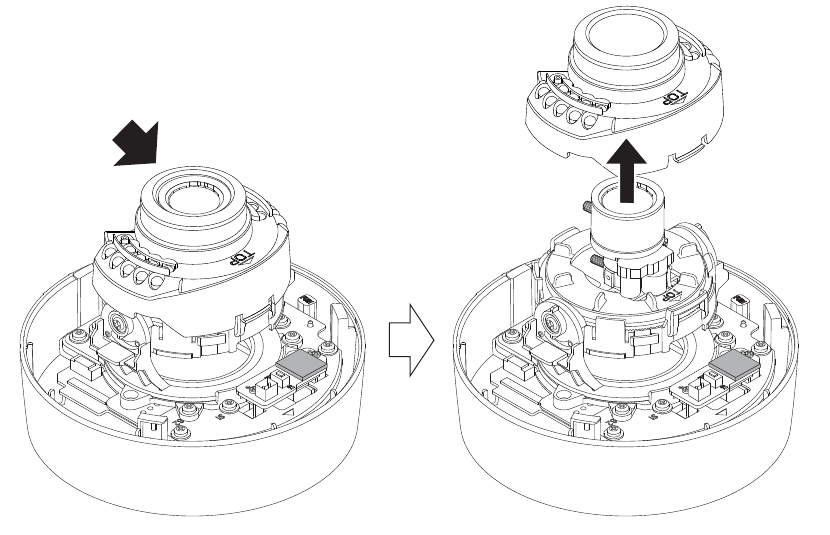

2. Pas de zoom en focus aan. Pas de Pan/Tilt/Rotation-positie van de camera aan.


Opmerking:
Demonteer de IR-afdekking zoals afgebeeld in geval van een moeilijke situatie om de zoom- of focushendel aan te passen.

Specificatie

Belangrijke veiligheidsinstructies

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Maak alleen schoon met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Bescherm het netsnoer zodat er niet op kan worden gelopen en dat het niet bekneld kan raken, vooral bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik het apparaat alleen met een kar, standaard, statief, beugel of tafel die door de fabrikant is gespecificeerd of die samen met het apparaat wordt verkocht. Als een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaatcombinatie om letsel door omvallen te voorkomen.

13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het gedurende lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of stekker, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN
VERWIJDER DE BEHUIZING NIET (OF DE ACHTERKANT NIET)
GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN
LAAT ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDSPERSONEEL.

Deze bliksemflits met een pijlpunt-symbool in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde gevaarlijke spanning in de behuizing van het product die voldoende sterk kan zijn om een risico op elektrische schokken voor personen te vormen.
Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het product wordt geleverd.

Installeer deze apparatuur niet in een beperkte ruimte, zoals een boekenkast of een soortgelijke unit.

De bedradingsmethoden moeten in overeenstemming zijn met de National Electric Code, ANSI/NFPA 70.

Dit is een klasse A-product. In een huiselijke omgeving kan dit product radiostoring veroorzaken, in welk geval de gebruiker mogelijk adequate maatregelen moet nemen.

Om het risico op brand of elektrische schokken te verminderen, mag u dit product niet blootstellen aan regen of vocht.

Deze installatie moet worden uitgevoerd door een gekwalificeerd servicepersoon en moet voldoen aan alle lokale voorschriften.

Om elektrische schokken te voorkomen, mag u de behuizing niet openen. Laat onderhoud alleen over aan gekwalificeerd personeel.

Het apparaat mag niet worden blootgesteld aan water (druppelen of spatten) en er mogen geen met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat worden geplaatst.
Om de stroom van het elektriciteitsnet te onderbreken, trekt u de stekker uit het stopcontact. Zorg er bij het installeren van het product voor dat de stekker gemakkelijk toegankelijk is.

LG Electronics verklaart hierbij dat dit/deze product(en) voldoet/voldoen aan de essentiële eisen en andere relevante bepalingen van Richtlijn 2004/108/EG en 2011/65/EU.

Contactadres voor naleving van dit product:
LG Electronics Inc.
EU Representative, Krijgsman
1,1186 DM Amstelveen, The
Netherlands

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download LG LND5100R Series - High Definition Network Camera Manual

Beschikbare talen
