ABB IPS/S 2.1 - IP-Interface Handleiding

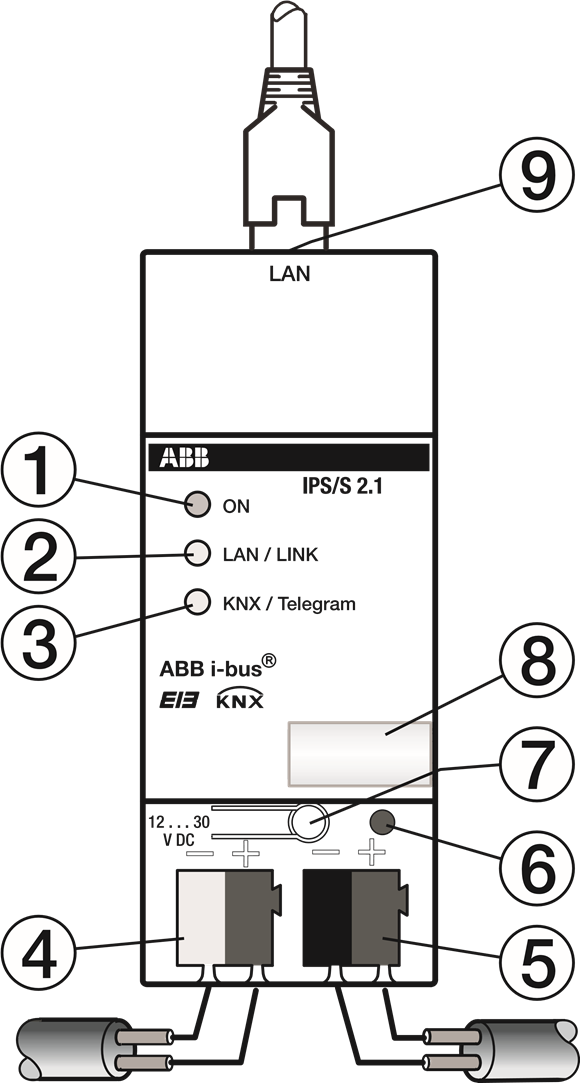

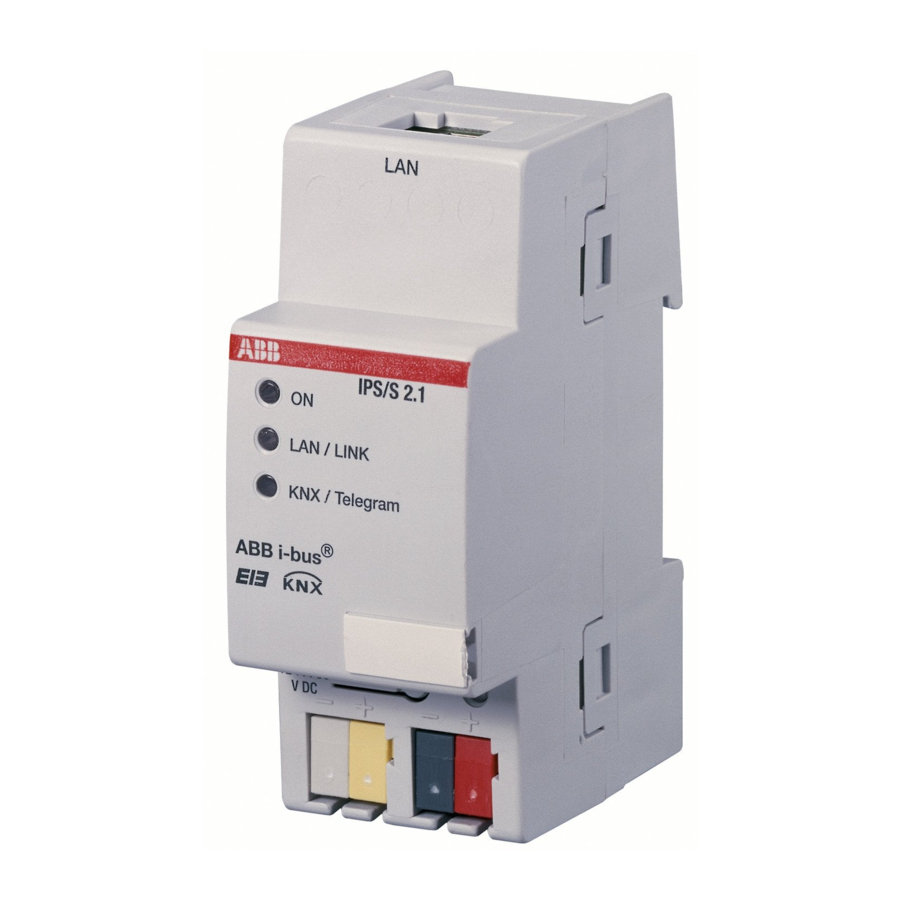

Apparaataansluiting

1. ON LED
2. LAN/LINK-LED
3. Telegram LED
4. 10...30 VDC-aansluiting
5. KNX-aansluiting
6. Programmeer-LED
7. Programmeerknop
8. Typeplaat houder
9. LAN/Ethernet-aansluiting

Apparaatbeschrijving

De IP-interface zet telegrammen op de KNX om in IP-telegrammen op het Ethernet-netwerk volgens de configuratie in de ETS. Op deze manier kunnen gegevens worden uitgewisseld tussen de KNX en het IP-netwerk. De IPS/S voldoet aan de eisen van de EIBnet/IP-specificatie. Samen met de ETS (vanaf ETS 3.0d) kan de IPS/S ook apparaten programmeren via een LAN.

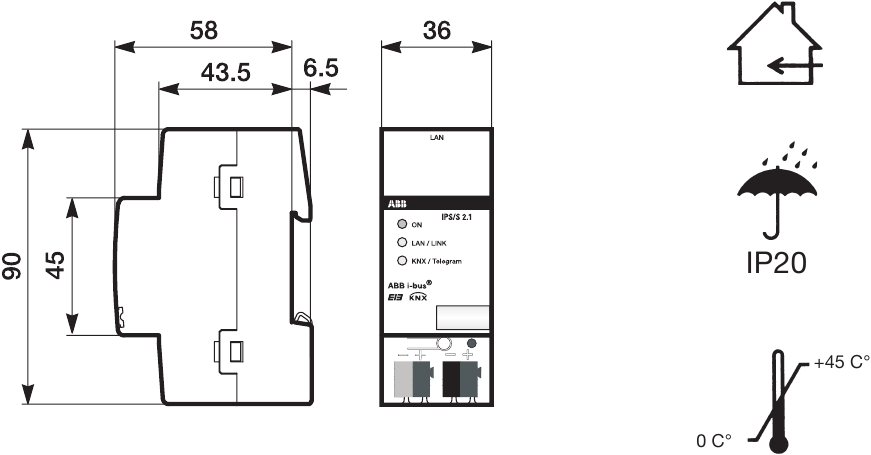

Technische gegevens (uittreksel)

Bedienings- en weergave-elementen

On
Brandt groen wanneer de stroomvoorziening beschikbaar is en het apparaat klaar is voor gebruik (ca. 80 sec na aansluiting van de stroomvoorziening); knippert groen wanneer het apparaat start of als er een fout is opgetreden.

LAN/LINK
Brandt geel wanneer de verbinding met het Ethernet-netwerk is ingesteld; knippert geel tijdens dataverkeer.

Programming LED (Programmeer-LED) and button (knop)
Brandt rood wanneer het apparaat in de programmeermodus staat (nadat de programmeerknop is ingedrukt).

Installatie

Het apparaat is geschikt voor installatie in verdeelborden of kleine behuizingen en kan op 35 mm montagerails volgens DIN EN 60 715 worden geklikt.
Zorg ervoor dat het apparaat na de installatie altijd toegankelijk is voor bediening, testen, inspectie, onderhoud of reparatie.

Aansluiting

De kemaanduidingen zijn te vinden op de behuizing. De aansluiting op de KNX gebeurt via de meegeleverde busaansluitklem.
De aansluiting op het IP-netwerk (LAN) wordt tot stand gebracht via een verbinding met de RJ45-connector.

Inbedrijfstelling

Het fysieke adres en de parameterinstellingen worden ingesteld met behulp van de Engineering Tool Software ETS (vanaf versie ETS 3.0d).

Een gedetailleerde beschrijving van de parameterconfiguratie en inbedrijfstellingsstappen is te vinden in de technische gegevens. Deze informatie kan worden gedownload van de internetsite: www.abb.com/KNX

Installatie en inbedrijfstelling van het apparaat mogen alleen worden uitgevoerd door opgeleide elektriciens. De relevante normen, richtlijnen, voorschriften en instructies moeten in acht worden genomen bij het plannen en implementeren van de elektrische installatie.

• Bescherm het apparaat tegen vocht, vuil en schade tijdens transport, opslag en gebruik!
• Gebruik het apparaat niet buiten de gespecificeerde technische gegevens (bijv. Temperatuurbereik)!
• Het apparaat mag alleen worden gebruikt in gesloten behuizingen (bijv. verdeelborden)

Reiniging

Mocht het apparaat vuil worden, dan kan het worden gereinigd met een droge doek. Als dit niet voldoende is, kan een doek die licht bevochtigd is met een zeepoplossing worden gebruikt. In geen geval mogen bijtende middelen of oplosmiddelen worden gebruikt.

Onderhoud

Het apparaat is onderhoudsvrij. Mocht er schade zijn ontstaan, bijv. door transport of opslag, dan mogen er geen reparaties worden uitgevoerd.

De garantie vervalt als het apparaat wordt geopend!

ABB STOTZ-KONTAKT GmbH
Eppelheimer Straße 82, 69123 Heidelberg, Germany
Postfach 10 16 80, 69006 Heidelberg, Germany
+49 (0) 6221 701 607
+49 (0) 6221 701 724
www.abb.com/knx
www.abb.com/stotz-kontakt

Technische Helpline / Technical Support:
+49 (0) 6221 701 434
E-Mail: knx.helpline@de.abb.com
