INSTALLATIE-INSTRUCTIES

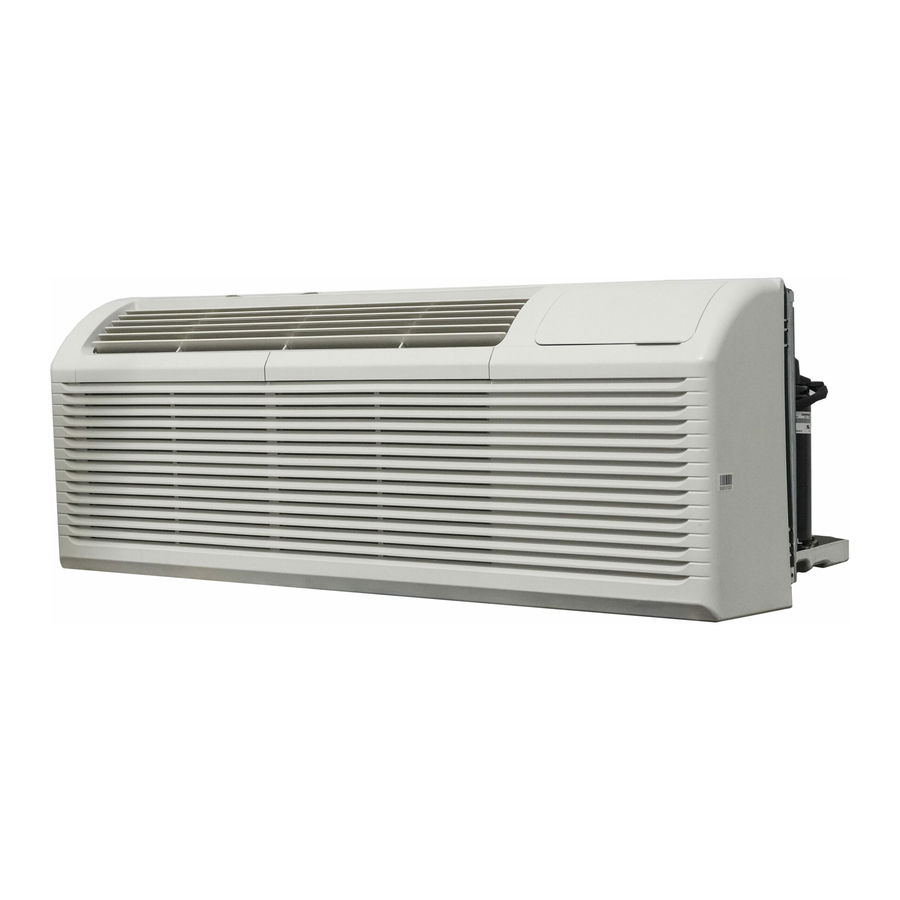

AFMETINGEN
Dit apparaat is 106,7 cm (42 inch) breed, 40,8 cm (16 inch) hoog en 60,6 cm (23,9 inch) diep.

WANDHULS
Alle wandhulzen die worden gebruikt om de airconditioner te installeren, moeten in goede structurele staat verkeren en een achterrooster hebben dat stevig aan de huls of de flens van de huls is bevestigd om het apparaat vast te zetten.
Installeer de wandhuls volgens de installatie-instructies van de wandhuls. Zorg er bij het installeren van de huls voor dat er zich binnen 50,8 cm (25 inch) van de achterkant van het apparaat niets bevindt dat de warmtestraling en de uitlaat van de lucht zou belemmeren.

INSTALLATIE

1. Verwijder het voorpaneel. Trek het aan de onderkant naar buiten om het los te maken van de lipjes en til het vervolgens omhoog.

2. Verwijder de transportschroef van de ventilatieopening.

3. Draai de ventilatiebedieningshendel om de ventilatieopening te openen of te sluiten. Wanneer de ventilatiebedieningshendel op "close" (sluiten) staat, wordt alleen de lucht in de kamer gecirculeerd. Wanneer de ventilatiebedieningshendel op 'open" (openen) staat, wordt er buitenlucht de kamer ingezogen. Dit kan de verwarmings- of koelefficiëntie verminderen.

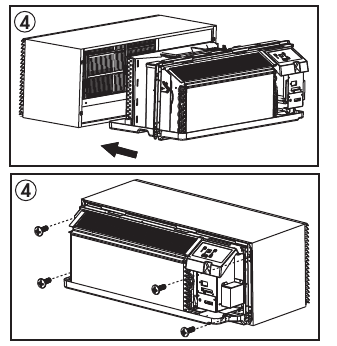

4. Til het apparaat op en schuif het in de wandhuls totdat het stevig tegen de voorwand van de huls staat en zet het vast met vier schroeven door de flensgaten.

5. Plaats het voorpaneel terug. Plaats de lipjes over de bovenste rail en duw de onderkant naar binnen totdat het paneel vastklikt.


DIP-SCHAKELAARS
De dip-schakelaarbediening bevindt zich achter het voorpaneel via een opening onder het bedieningspaneel. Verwijder het voorpaneel om toegang te krijgen tot de dip-schakelaars.
De dip-schakelaars zijn toegankelijk zonder de schakelkast te openen.
Het apparaat moet worden losgekoppeld voordat de dip-schakelaars worden aangepast.

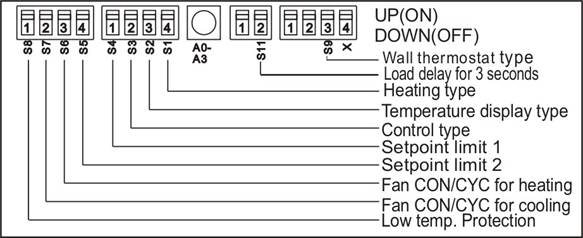

DIP-SCHAKELAARCONFIGURATIES
Zie de onderstaande tabel voor dip-schakelaarconfiguraties en -functies.

DIP-SCHAKELAARCONFIGURATIES PER PANEELBEDIENING

1. Schakel het apparaat uit.
2. Houd de knoppen "increase" (verhogen) en "decrease" (verlagen) tegelijkertijd 3 seconden ingedrukt om de dip-schakelaarconfiguratie te activeren via de paneelbediening.
3. Zie de onderstaande tabel voor dip-schakelaarconfiguraties en -functies per paneelbediening.
4. Op het display worden cijfers weergegeven. Het hoge linker cijfer is voor dip-schakelaars, het lage rechter cijfer is voor functies.
5. Druk op de knop "increase" (verhogen) om de dip-schakelaars in te stellen. Druk op de knop "decrease" (verlagen) om de functies in te stellen.
6. Houd de knoppen "increase" (verhogen) en "decrease" (verlagen) tegelijkertijd 3 seconden ingedrukt om de keuzes te bevestigen. Het apparaat keert na 30 seconden zonder input terug naar de normale werking.

Opmerking: Het LED-displayvenster toont "00" wanneer de instelmodus voor het eerst wordt geopend. Stel de schakelaars één voor één in volgorde in.
Opmerking: Om de functie van de receptiebediening te activeren, stelt u de dip-schakelaar SW7 in op "DOWN(OFF)" (OMLAAG (UIT)) en stelt u vervolgens de paneelbediening in op "AO".

AANSLUITING WANDTHERMOSTAAT
Opmerking: Het gebruik van een wandthermostaat is optioneel.

Alleen getraind, gekwalificeerd personeel mag toegang krijgen tot het elektrische paneel op het apparaat en elektrische accessoires installeren. Neem contact op met een lokale elektricien, dealer of distributeur voor hulp.

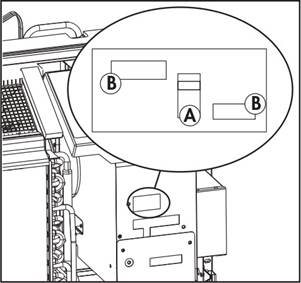

Bedrading thermostaat
Thermostaatdraad wordt ter plaatse geleverd. De aanbevolen draaddikte is 18 tot 20 gauge massieve thermostaatdraad.
Opmerking: Het wordt aanbevolen om extra draden naar het apparaat te leiden voor het geval er tijdens de installatie schade ontstaat. Thermostaatdraad moet altijd rond of onder de wandhuls worden geleid, nooit erdoorheen. De draad moet achter het voorpaneel naar de gemakkelijk toegankelijke aansluitconnector worden geleid.
Trek de dip-schakelaar naar de DOWN(OFF) (OMLAAG (UIT)) positie.

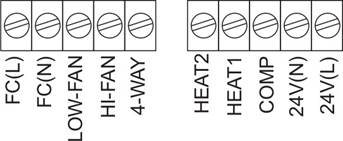

Steek de draadconnector van de wandthermostaat in de relevante aansluiting volgens de verschillende vormen zoals weergegeven.

1. Dip-schakelaar
2. Aansluiting

PTAC andere wandthermostaat
Verwijder de schroeven zoals weergegeven en neem het afdekpaneel naar beneden.

Aansluiting van PTAC andere wandthermostaat (MODE A)

Aansluiting van PTAC andere wandthermostaat (MODE B)

Het niet opvolgen van deze waarschuwing kan leiden tot schade aan de apparatuur of een onjuiste werking.
Onjuiste bedrading kan de elektronica beschadigen. Gemeenschappelijke busing is niet toegestaan. Schade of een onregelmatige werking kan het gevolg zijn.

RECEPTIEBEDIENING
Opmerking: Het gebruik van de receptiebediening is optioneel.
De controller kan een schakelsignaal verwerken van FC(L) en FC(N) input, genaamd receptiebediening. Input moet 24VAC zijn. Als het systeem geen 24VAC signaal ontvangt, wordt het uitgeschakeld; anders werkt het apparaat in normale bediening. De dip-schakelaar kan de functie receptiebediening regelen. Als de dip-schakelaar in de onderste positie staat, wordt het apparaat uitgeschakeld, anders werkt het normaal.

AANVULLENDE VEREISTEN

• Gebruik alleen een 4-weg aansluiting voor de aansluiting van de warmtepomp.
• De wandthermostaat moet een verwarmingsomschakelklep 4-weg zijn.
• Voor thermostaten met slechts één ventilatorsnelheid (aan of auto) wordt de ventilatorsnelheid bepaald door de manier waarop de aansluitconnector is bedraad. Als een lage ventilatorsnelheid gewenst is, sluit u de G-uitgang van de thermostaat aan op (LOW-FAN) op het aansluitblok van het apparaat. Als een hoge ventilatorsnelheid gewenst is, sluit u de G-uitgang van de thermostaat aan op (HI-FAN) op het aansluitblok van het apparaat.
• Het bereik van de ingestelde temperatuur van de wandthermostaat moet in overeenstemming zijn met het bereik van de dip-schakelaarinstelling.
• De wandthermostaat moet correct worden ingesteld op het type dat overeenkomt met het apparaattype; warmtepomp of geen warmtepomp.
• Als de wandthermostaat slechts één elektrische verwarmingsuitgang heeft, sluit u de twee aansluitingen van HEAT 1 en HEAT 2 aan, het apparaat kan twee elektrische verwarmingen bedienen (alleen als het apparaat twee elektrische verwarmingen heeft). Anders bedient u één elektrische verwarming.
• Verwijder het bedieningspaneel niet.
• Als het apparaat wordt bediend door een aan de wand gemonteerde thermostaat, plaatst u de meegeleverde afdekking over het bedieningspaneel zoals hieronder.

Opmerking: Wanneer het display "LC" toont, betekent dit dat de knoppen op het bedieningspaneel niet beschikbaar zijn en het apparaat moet worden bediend door de aan de wand gemonteerde thermostaat waarop het is aangesloten.

Dit apparaat wordt bediend door een aan de wand gemonteerde thermostaat

BEDIENINGSINSTRUCTIES

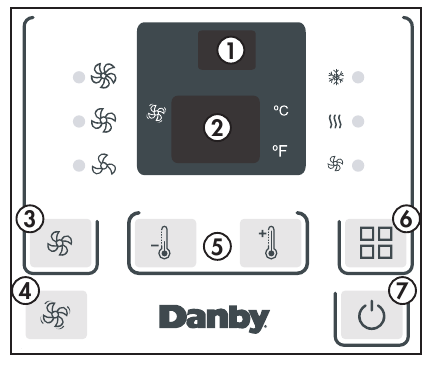

BEDIENINGSPANEEL

1. Afstandsbediening ontvanger
2. Display Paneel: Geeft de ingestelde temperatuur weer. In de ventilatormodus wordt de omgevingstemperatuur weergegeven. Om de weergegeven temperatuurschaal te wijzigen, houdt u de omhoog- en omlaagknoppen tegelijkertijd drie seconden ingedrukt.
3. Ventilator Knop: Wordt gebruikt om de ventilatorsnelheid in te stellen. De ventilator kan worden ingesteld op laag, medium en hoog. De lampjes geven de gekozen ventilatorsnelheid aan.
4. Continue ventilator knop: In de koelmodus drukt u hierop om de ventilator continu te laten draaien.
5. Omhoog en omlaag knoppen: Worden gebruikt om de ingestelde temperatuur in stappen van 1° aan te passen.
6. Mode knop: Wordt gebruikt om de werkingsmodus te kiezen. De lampjes geven de gekozen modus aan, koelen, verwarmen of ventileren.
7. Power knop: Wordt gebruikt om het apparaat aan of uit te zetten.

WERKINGSMODI
Er zijn drie werkingsmodi om uit te kiezen. Druk herhaaldelijk op de Mode Knop om de gewenste modus te kiezen. Het naastgelegen indicatielampje zal oplichten om aan te geven welke modus is geselecteerd.

• Cool Mode (Koelmodus)
  Kies de koelmodus om de koelfunctie in te stellen. Gebruik de omhoog- en omlaagknoppen om de gewenste temperatuur te kiezen. Wanneer de koelmodus is geselecteerd, kan de ventilatorsnelheid worden aangepast door op de ventilatorknop te drukken.
• Heat Mode (Verwarmingsmodus)
  Kies de verwarmingsmodus om de verwarmingsfunctie in te stellen. Gebruik de omhoog- en omlaagknoppen om de gewenste temperatuur te kiezen.
• Fan Mode (Ventilatormodus)
  Kies de ventilatormodus om de interne ventilator te laten draaien zonder de koelfunctie in te schakelen. Druk herhaaldelijk op de ventilatorknop om de ventilatorsnelheid te kiezen, laag, gemiddeld of hoog.

ONDERHOUD & VERZORGING

LUCHTFILTER
Het luchtfilter moet ongeveer om de 2 weken worden schoongemaakt. Het luchtfilter moet mogelijk vaker worden schoongemaakt als er veel huidschilfers of vacht in de lucht zitten.

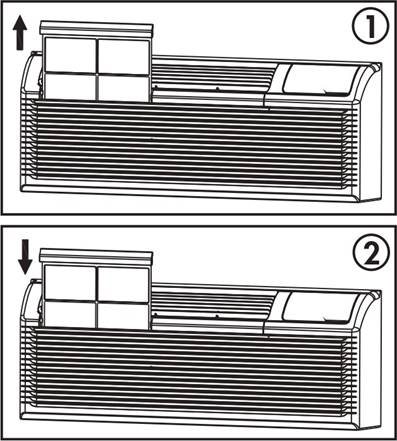

Het luchtfilter bevindt zich achter het voorste inlaatrooster. Pak het filter in het midden vast en trek het omhoog en naar buiten.
Gebruik een stofzuiger met een zachte borstel om grote stukken vuil of stof van het luchtfilter te verwijderen.
Was het filter in lauwwarm zeepwater, onder 40⁰C (1 04⁰ F), of gebruik een neutraal reinigingsmiddel.
Spoel het filter af met schoon water en droog het grondig voordat u het terugplaatst in het apparaat.
Opmerking: Gebruik het apparaat niet zonder het luchtfilter te plaatsen.

REINIGING
Om mogelijke elektrische schokken te voorkomen, moet u ervoor zorgen dat het apparaat is losgekoppeld voordat u reinigings- of onderhoudswerkzaamheden uitvoert.
De buitenkant van het apparaat kan worden schoongeveegd met een zachte doek of, indien nodig, met een lauwwarme, vochtige doek.
Gebruik geen benzine, benzeen, verdunner of andere chemicaliën om dit apparaat te reinigen, omdat deze stoffen schade kunnen veroorzaken aan de afwerking en vervorming van plastic onderdelen.
Giet nooit water rechtstreeks op het apparaat, omdat dit leidt tot aantasting van elektrische componenten en kabelisolatie.

FOUTCODES
Als een van de onderstaande foutcodes op het display verschijnt, koppelt u het apparaat los en sluit u het weer aan. Als de foutcode aanhoudt, neem dan contact op met de klantenservice.
AS - kamertemperatuursensorfout
ES - temperatuursensorfout verdamper
CS - temperatuursensorfout condensor
OS - buitentemperatuursensorfout
HS - uitlaattemperatuursensorfout
LE - draadcontrollerfout
LO - kamertemperatuur is lager dan O^OC / 32⁰ F
HI - kamertemperatuur is hoger dan 37^oc / 99⁰ F
FP - bescherming tegen lage temperaturen

PROBLEEMOPLOSSING

Danby Klantenservice: 1-800-263-2629
Openingstijden:
Maandag tot donderdag 8:30 - 18:00 Eastern Standard Time
Vrijdag 8:30 - 16:00 Eastern Standard Time
De informatie in deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd.

Belangrijke veiligheidsinformatie

LEES EN VOLG ALLE VEILIGHEIDSINSTRUCTIES

ELEKTRISCHE VEREISTEN
Alle bedrading moet voldoen aan de lokale en nationale voorschriften en moet worden geïnstalleerd door een gekwalificeerde elektricien. Controleer de beschikbare stroomvoorziening en los eventuele bedradingsproblemen op voordat u dit apparaat installeert en gebruikt.
Dit 230 V-apparaat kan worden gebruikt in elk correct bedraad, algemeen huishoudelijk stopcontact. Het typeplaatje aan de rechterkant van het apparaat, net boven het netsnoer, bevat elektrische en andere technische gegevens.

VEILIGHEIDSINSTRUCTIES
Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
Installeer het apparaat niet op een plaats waar lekkage van brandbaar gas wordt vermoed.

INSTRUCTIES VOOR HET NETSNOER
Het netsnoer bevat een stroomdetectie-inrichting die schade aan het netsnoer detecteert. Om het netsnoer te testen:

1. Druk op de TEST-knop (Testknop) op het netsnoer.
   De RESET-knop (Resetknop) klikt en springt eruit.
2. Druk op de RESET-knop (Resetknop) totdat deze vastklikt.
3. Het netsnoer levert nu elektriciteit aan het apparaat.

Gebruik dit apparaat niet om het apparaat aan of uit te zetten. Zorg ervoor dat de RESET-knop (Resetknop) is ingedrukt voor een correcte werking. Het netsnoer moet worden vervangen als het niet opnieuw kan worden ingesteld wanneer op de TEST-knop (Testknop) wordt gedrukt.

AARDINGSINSTRUCTIES
Dit apparaat moet worden geaard. Aarding vermindert het risico op elektrische schokken door een ontsnappingsdraad voor de elektrische stroom te bieden.
Dit apparaat heeft een snoer met een aardingsdraad met een 3-polige stekker. Het netsnoer moet worden aangesloten op een stopcontact dat correct is geaard. Als het stopcontact een 2-polig stopcontact is, moet het worden vervangen door een correct geaard 3-polig stopcontact.

Onjuist gebruik van de aardingsstekker kan leiden tot een risico op elektrische schokken. Raadpleeg een gekwalificeerde elektricien of servicevertegenwoordiger als de aardingsinstructies niet volledig worden begrepen, of als er twijfel bestaat of het apparaat correct is geaard.
Sluit uw apparaat niet aan op verlengsnoeren of samen met een ander apparaat in hetzelfde stopcontact. Koppel het netsnoer niet. Knip of verwijder in geen geval de derde aardingspen van het netsnoer. Gebruik geen verlengsnoeren of niet-geaarde (tweepolige) adapters.
Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon om gevaar te voorkomen.
BEWAAR DEZE INSTRUCTIES!

www.Danby.com

DANBY PRODUCTS LIMITED, ONTARIO, CANADA N I H 6Z9
DANBY PRODUCTS INC. FINDLAY, OHIO, USA 45840
