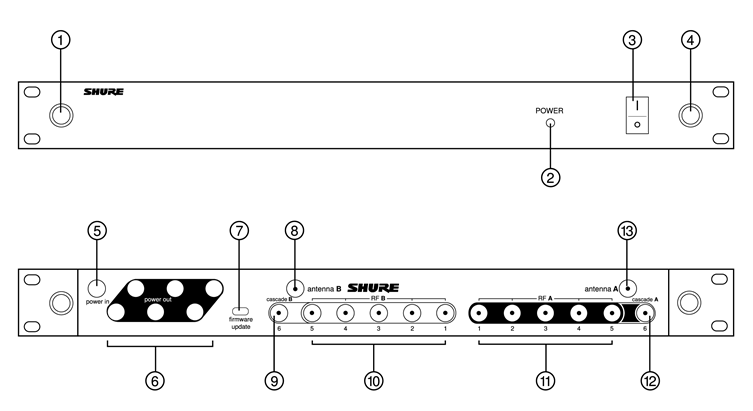

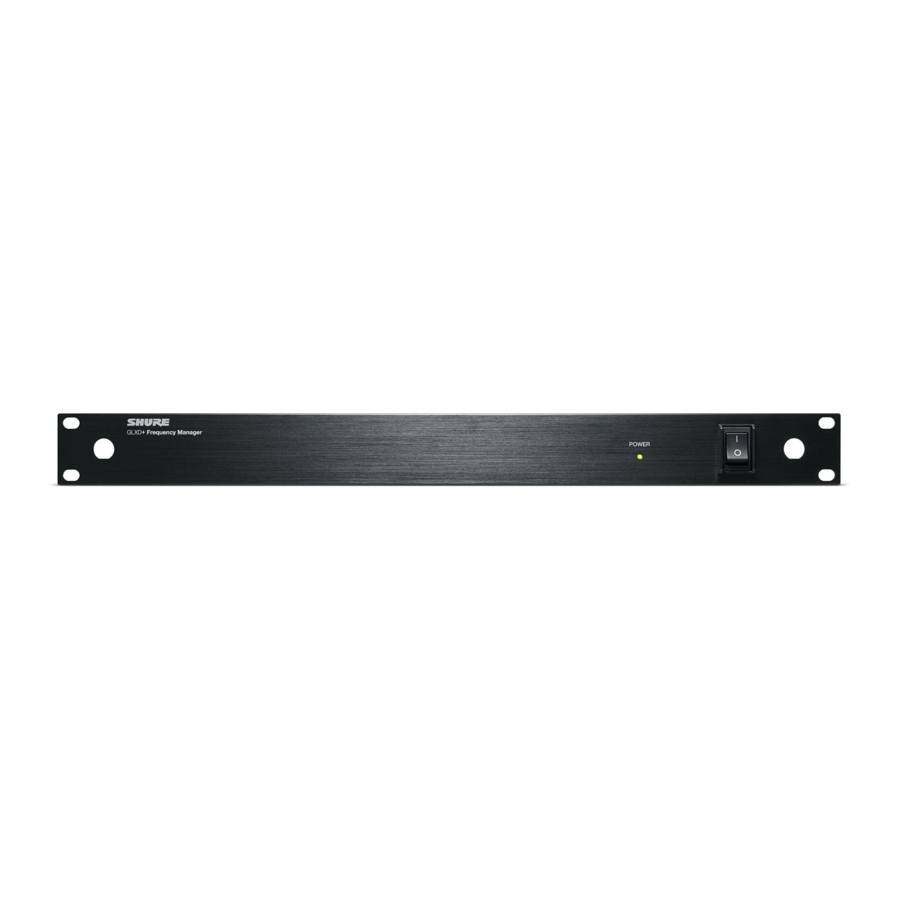

Voor- en achterpaneel

1. Antenne A-connector Bevestig de antenne en sluit deze aan op de antenne A-ingang op het achterpaneel.
2. Power LED Licht op wanneer het apparaat is ingeschakeld.
3. Power Switch Schakelt het systeem in en uit (Aan/Uit-schakelaar).
4. Antenne B-connector Bevestig de antenne en sluit deze aan op de antenne B-ingang op het achterpaneel.
5. Power Input Sluit aan op de meegeleverde externe voeding.
6. Power Outputs Sluit aan op de voedingsingangen van de ontvanger.
7. Firmware Update (USB-C) Sluit aan op de computer om firmware-updates te downloaden.
8. RF Input Antenna B Gebruik reverse SMA-kabels om de antenne aan te sluiten.
9. Cascade RF B Connector Sluit aan op de antenne-ingangen van een tweede frequentiemanager of sluit een zesde ontvanger aan.
   Opmerking: gebruik geen andere RF-uitgangen om verbinding te maken met een tweede frequentiemanager.
10. RF B Connectors Sluit aan op de antenne B-ingang van de ontvanger.
11. RF A Connectors Sluit aan op de antenne A-ingang van de ontvanger.
12. Cascade RF A Connector Sluit aan op de antenne-ingangen van een tweede frequentiemanager of sluit een zesde ontvanger aan.
    Opmerking: gebruik geen andere RF-uitgangen om verbinding te maken met een tweede frequentiemanager.
13. RF Input Antenna A Gebruik reverse SMA-kabels om de antenne aan te sluiten.

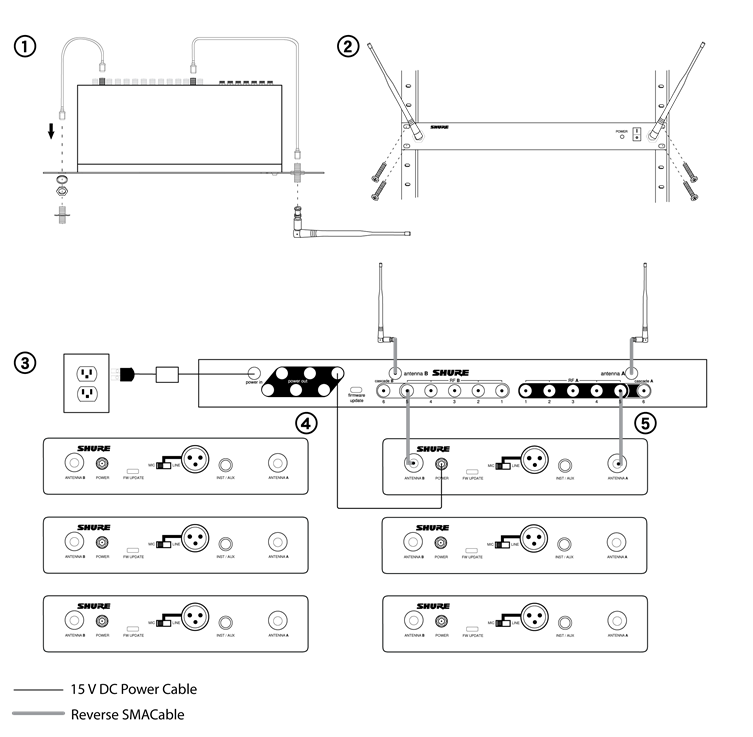

De frequentiemanager instellen

1. Sluit elke antenne aan op de antenne A- en antenne B-uitgangen op het achterpaneel.
2. Gebruik de meegeleverde rackmount-hardware om te monteren zoals afgebeeld als u in een apparatuurrack monteert.
3. Sluit de voeding aan op het stopcontact en op de voeding op het achterpaneel.
4. Schakel elke ontvanger in door een DC-voedingskabel aan te sluiten tussen de stroomuitgang van de frequentiemanager en de stroomingang van de ontvanger.
5. Gebruik reverse SMA-kabels om de RF A- en RF B-poorten van de frequentiemanager aan te sluiten op de antenne A- en antenne B-ingangen van elke ontvanger.

Opmerking: zie Externe antenneplaatsing als u antennes op afstand monteert.

Frequentieselectie

De frequentiemanager creëert een gedeelde groep frequenties die alle ontvangers kunnen gebruiken en wijst automatisch frequenties toe aan elke ontvanger. Als er storing optreedt, wijst de frequentiemanager nieuwe frequenties toe zonder hoorbare uitval.

Het gebruik van een gedeelde groep frequenties voor alle ontvangers voorkomt dat één ontvanger alle beste frequenties gebruikt en verbetert de RF-betrouwbaarheid.

1. Druk op de aan/uit-knop (power button) om de frequentiemanager in te schakelen.
2. Druk op de aan/uit-knop (power button) op de eerste ontvanger. De witte gegevenssynchronisatie-LED knippert tijdens het zoeken naar frequenties.
3. Selecteer een groep voor alle ontvangers door de groepsknop twee seconden ingedrukt te houden.

Zenders en ontvangers koppelen

Schakel voordat u begint alle ontvangers en zenders uit. Schakel elk ontvanger/zender-paar één voor één in en koppel ze om kruiskoppeling te voorkomen.

1. Nadat u een groep hebt geselecteerd met de eerste ontvanger, schakelt u de eerste zender in. De blauwe RF-LED knippert terwijl de zender en ontvanger een verbinding vormen. Wanneer de verbinding succesvol is gemaakt, blijft de RF-LED branden.
2. Schakel de tweede zender in en herhaal dit voor elk extra ontvanger/zender-paar om het koppelen te voltooien.

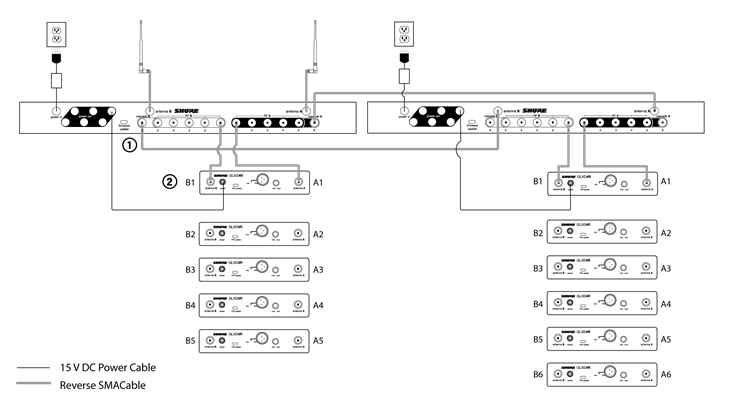

Meerdere frequentiemanagers aansluiten

Sluit 2 frequentiemanagers aan als u meer dan 6 ontvangers gebruikt, of sluit 3 frequentiemanagers aan als u meer dan 11 ontvangers gebruikt. Gebruik de cascade A- en cascade B-poorten om de frequentiemanagers aan te sluiten. Frequentiemanagers kunnen tot maximaal 16 ontvangers in cascade worden geschakeld.

1. Gebruik reverse SMA-kabels om de cascade A- en cascade B-poorten op de eerste frequentiemanager aan te sluiten op de antenne A- en antenne B-poorten op de tweede frequentiemanager. Herhaal deze volgorde om de tweede frequentiemanager aan te sluiten op een derde frequentiemanager.
2. Sluit ontvangers aan volgens het diagram. Gebruik bijvoorbeeld de A2- en B2-poorten om een tweede ontvanger aan te sluiten en gebruik vervolgens de A3- en B3-poorten om een derde ontvanger aan te sluiten. Bij gebruik van 2 frequentiemanagers, worden de cascade A- en cascade B-poorten op de tweede frequentiemanager aangesloten op een zesde ontvanger.

Opmerking: gebruik geen passieve antennesplitter met de frequentiemanager. Functies van de frequentiemanager werken dan niet.

Externe antenneplaatsing

Volg deze richtlijnen bij het op afstand monteren van antennes:

• Verklein de afstand tussen zender en antenne.
• Monteer antennes verder van elkaar om de prestaties te verbeteren.
• Plaats antennes zo dat er niets het zicht op de zender belemmert, inclusief het publiek.
• Houd antennes uit de buurt van metalen voorwerpen en andere antennes.
• Gebruik alleen reverse SMA-kabels met weinig verlies om een slecht RF-signaal te voorkomen.
• Raadpleeg de kabelspecificaties en bereken het signaalverlies voor de gewenste kabellengte.
• Gebruik één doorlopende kabellengte van de antenne naar de ontvanger om de signaalbetrouwbaarheid te vergroten.
• Voer altijd een test uit om de dekking te verifiëren voordat u een draadloos systeem gebruikt tijdens een toespraak of optreden. Experimenteer met de antenneplaatsing om de optimale locatie te vinden. Markeer indien nodig eventuele probleemgebieden en vraag presentatoren of artiesten om die gebieden te vermijden.

Kanaalweergave ontvanger

Wanneer verbonden met een frequentiemanager, geeft het kanaalveld van elke ontvanger een unieke identificatie weer die niet verandert, tenzij u een andere set poorten op de frequentiemanager aansluit. Gebruik deze kanaalweergave om zenders te labelen of om te identificeren waar elke ontvanger is aangesloten op de frequentiemanager.

*Er is geen kanaalweergave van de ontvanger wanneer de cascade-poort wordt aangesloten op de tweede of derde frequentiemanager.

GLXD4+ en GLXD6+ Ontvangers

GLXD4+ en GLXD6+ ontvangers kunnen geen verbinding maken met de GLX-D+ frequentiemanager.

Als u naast een frequentiemanager een GLXD4+ of GLXD6+ ontvanger wilt gebruiken, stelt u eerst de GLXD4+/GLXD6+ ontvanger in. Schakel vervolgens de frequentiemanager in en stel deze in.

Opmerking: het gebruik van GLXD4+/GLXD6+ ontvangers naast een frequentiemanager heeft invloed op het maximale aantal kanalen dat u met elke groep kunt gebruiken.

Optionele accessoires en vervangende onderdelen

Specificaties

Power Requirements
15 V DC

DC Output
5 V DC (x6)

Output Current
Combined total from all DC outputs
3.8 A, maximum

Operating Temperature Range
0°C (32°F) to 60°C (140°F)

RF Frequency Range
2400 - 2483.5 MHz and 5725 - 5875 MHz

Gain

Maximum Antenna Input Power
-10 dBm

Maximum Receiver Port Input Power
20 dBm (3 cascades)

Maximum Total Receiver Port Input Power
22 dBm (3 cascades)

Connector Type
Reverse SMA (RP-SMA)

Impedance
50 Ω

Dimensions
19 x 7.47 x 1.73 in. (482.6 x 189.82 x 43.94 mm)

Weight
61 oz (1735 g)

Housing
Steel

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

1. LEES deze instructies.
2. BEWAAR deze instructies.
3. NEEM alle waarschuwingen in acht.
4. VOLG alle instructies op.
5. Gebruik dit apparaat NIET in de buurt van water.
6. REINIG uitsluitend met een droge doek.
7. Blokkeer GEEN ventilatieopeningen. Houd voldoende afstand voor adequate ventilatie en installeer het apparaat overeenkomstig de instructies van de fabrikant.
8. Installeer het apparaat NIET in de buurt van warmtebronnen, zoals open vuur, radiatoren, warmteroosters, kachels of andere apparaten (waaronder versterkers) die warmte produceren. Plaats geen open vuurbronnen op het product.
9. Omzeil de veiligheidsfunctie van de gepolariseerde stekker of de aardingsstekker NIET. Een gepolariseerde stekker heeft twee pennen waarbij de ene pen breder is dan de andere. Een aardingsstekker heeft twee pennen en een derde aardingspen. De breedste pen of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. BESCHERM het netsnoer tegen erop lopen of beknelling, met name bij de stekkers, de stopcontacten en de plaats waar het snoer uit het apparaat komt.
11. GEBRUIK uitsluitend hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. GEBRUIK het apparaat uitsluitend met een wagen, standaard, driepoot, beugel of tafel die door de fabrikant is gespecificeerd of samen met het apparaat wordt verkocht. Wees bij gebruik van een wagen voorzichtig bij het verplaatsen van de wagen/apparaat-combinatie om letsel door omvallen te voorkomen.
13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Laat onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist als het apparaat op enigerlei wijze is beschadigd, bijvoorbeeld beschadiging van netsnoer of stekker, vloeistof is gemorst of voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
15. Stel het apparaat NIET bloot aan druppels en spatten. Plaats GEEN voorwerpen gevuld met vloeistoffen, zoals vazen, op het apparaat.
16. De HOOFDSTEKKER of een apparaatkoppeling moet gemakkelijk bedienbaar blijven.
17. Het geluidsniveau van het apparaat mag niet hoger zijn dan 70 dB(A).
18. Apparaten van KLASSE I moeten worden aangesloten op een WANDCONTACTDOOS met een beschermende aardaansluiting.
19. Stel dit apparaat niet bloot aan regen of vocht om het risico op brand of elektrische schokken te verminderen.
20. Probeer dit product niet te wijzigen. Dit kan leiden tot persoonlijk letsel en/of productfalen.
21. Gebruik dit product binnen het gespecificeerde bedrijfstemperatuurbereik.
