Algemene beschrijving

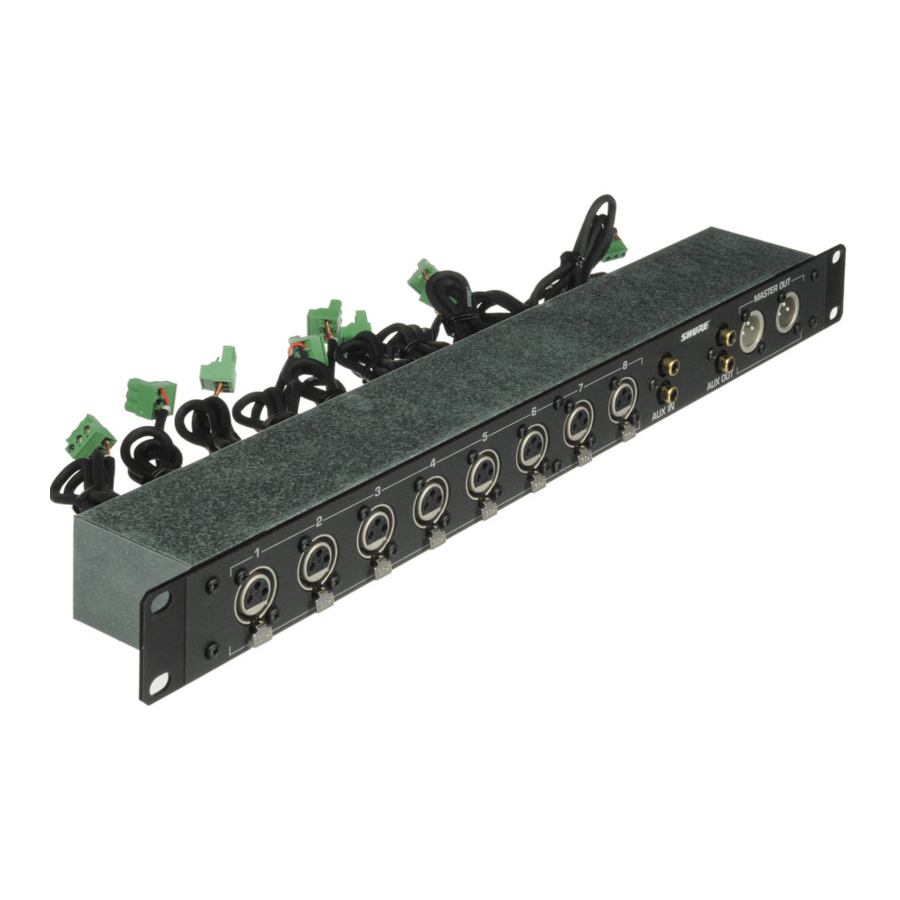

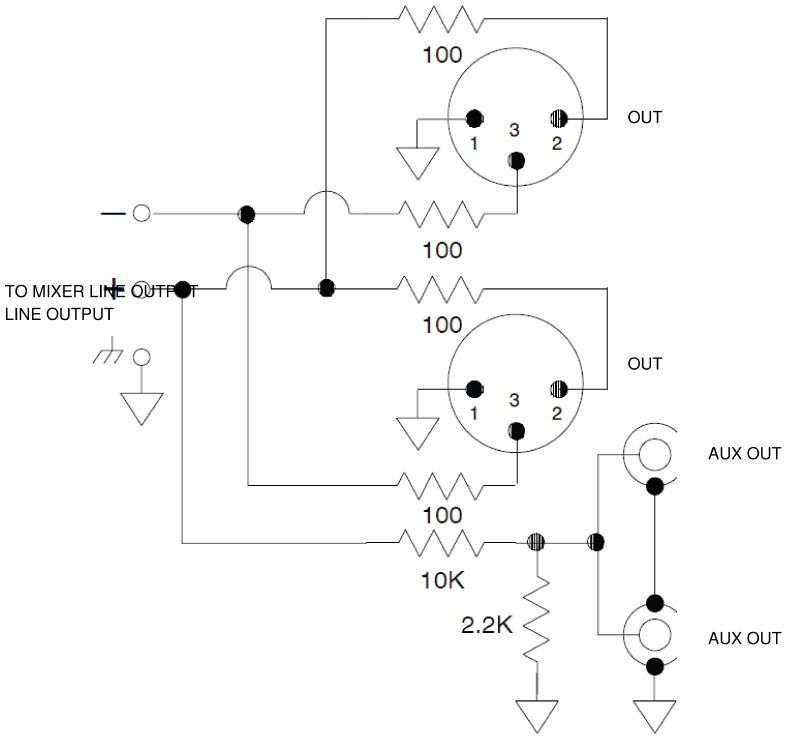

Gebruik de Shure RKC800 XLR Connector Kit om XLR- en phono pin-connectoren aan te sluiten op Shure SCM810 en SCM800 microfoonmixers. De RKC800 neemt een enkele rack-space in beslag in een standaard audioapparatuurrack met een breedte van 483 mm (19 inch). Het voorpaneel bevat acht vergrendelende XLR-ingangsconnectoren, twee XLR-uitgangsconnectoren en vergulde Aux In en Aux Out (elk twee) phono-aansluitingen. Ingangsconnectoren van de RKC800 zijn rechtstreeks bedraad en Aux- en Line Out-connectoren bevatten resistieve circuits (zie onderstaande afbeelding). Aansluitkabels zijn 61 cm (24 inch).
Installatie
Om een RKC800 naast een SCM810- of SCM800-mixer in een audioapparaat te monteren, gaat u als volgt te werk.
- Monteer de RKC800 in het rack onder de mixer met behulp van de meegeleverde rackmontageschroeven en -ringen.
- Zet de MIC/LINE-schakelaars van de mixer op het juiste niveau.

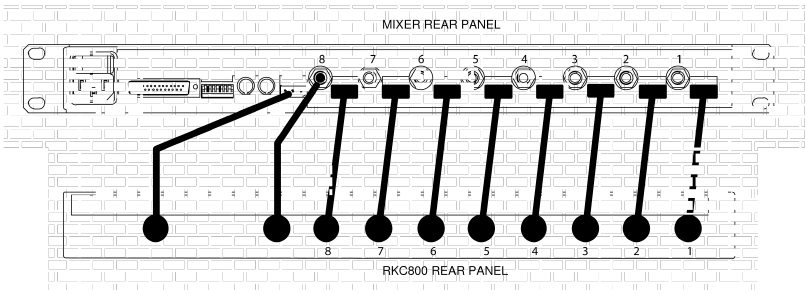

- Sluit de acht blokconnector-aansluitingen van de RKC800 (aan de uiteinden van de acht kabels) aan op de bijpassende klemmenstrook-connectoren op het achterpaneel van de mixer.
![]()
- Om de AUX IN-aansluitingen te gebruiken, zet u de AUX/ D.O./D.O.-schakelaar (achter de LINE OUTPUT-connector) op het achterpaneel van de mixer op AUX en sluit u de RKC800 AUX IN-kabel aan op de Channel 8/AUX IN-aansluiting van de mixer.
- Sluit de RKC800 LINE OUT-kabel aan op de klemmenstrook-connector van de LINE OUTPUT van de mixer.
Specificaties
Aux Output Impedantie (werkelijk)
2 kΩ
Line Output Impedantie (werkelijk)
200 Ω
Aux Input Level
-10 dBV nominaal
Aux Output Level
-10 dBV nominaal
Afmetingen
44.5 mm x 483 mm x 66.7 mm (1/ x 19 x 2/in.) (H x B x D)
Netto Gewicht
1.45 kg (3 lbs 3 oz.)
