Shure A27M - Handleiding stereomicrofoonadapter

Algemene beschrijving

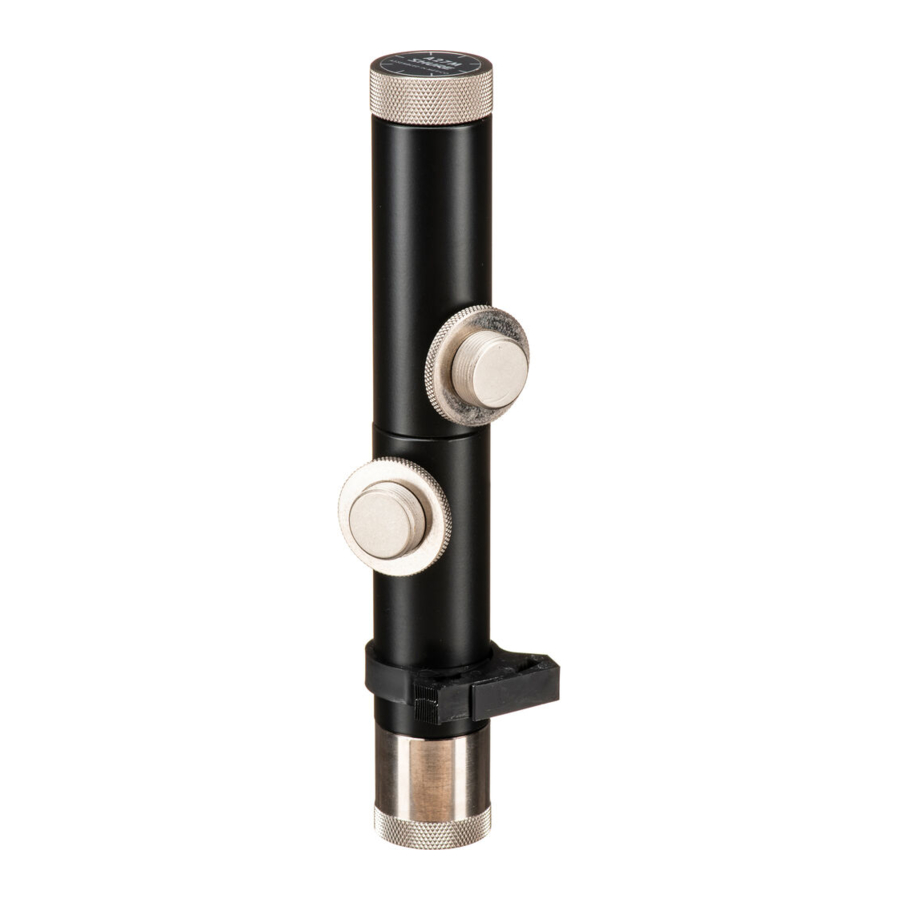

De Shure model A27M is een stereomicrofoonadapter die is ontworpen om twee microfoons in selecteerbare posities te houden voor stereo-uitzendingen, opnamen of geluidsversterking. Het zorgt ervoor dat twee microfoons één standaard delen zonder onafhankelijke positioneringsflexibiliteit te verliezen. De A27M maakt samenvallende of dicht op elkaar geplaatste montage mogelijk met een breed scala aan directionele hoeken en verticale microfoonscheidingen van 1 1/4 inch (31,8 mm), 2 5/8 inch (66,7 mm) of 4 inch (102 mm).

De A27M bestaat uit twee verticaal gestapelde secties die om hun centra draaien. Elk bevat een 5/8"-27 schroefdraadpen en borgring om een verscheidenheid aan microfoons te accepteren. Het onderste gedeelte bevat een 5/8" 27 adapter voor montage op een microfoonstandaard. Een kabelklem voor het vasthouden van microfoonkabels is inbegrepen.

Installatie

Volg deze stappen om de A27M te installeren:

1. Bepaal de gewenste verticale afstand tussen microfoons. Minimale afstand (samenvallende afstand) is over het algemeen wenselijk, maar het kan nodig zijn om een grotere afstand te bieden om de grootte of stijl van de microfoons te accommoderen. Door de secties van de A27M te herpositioneren, kunnen de schroefdraadpennen 1 1/4 inch (31,8 mm), 2 5/8 inch (66,7 mm) of 4 inch (102 mm) uit elkaar staan.
2. Om de secties te herpositioneren, schroeft u de gekartelde knop aan de bovenkant van de A27M los en schuift u de twee zwarte secties van de verticale stang. Herpositioneer de secties met de pennen gepositioneerd voor de gewenste verticale afstand. Plaats de gekartelde knop terug.
3. Bevestig de microfoons of draaibare adapters (zoals de Shure A57D of A57E) aan de 5/8"-27 pennen.
4. Bevestig de A27M aan een microfoonstandaard met een 5/8"-27 montagedraad.

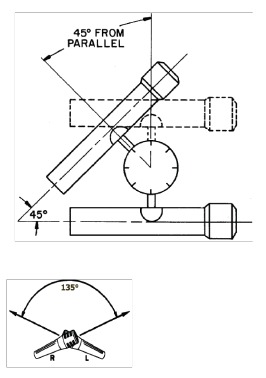

5. Plaats de microfoons in de draaibare adapters, draai de gekartelde knop aan de bovenkant van de A27M los en positioneer de microfoons voor de gewenste responshoeken. De bovenkant van de gekartelde knop bevat referentiemarkeringen om de 45o; deze kunnen worden gebruikt om de microfoons in de gewenste hoek te plaatsen (zie Figuur 1).
6. Draai de gekartelde knop vast, bevestig de microfoonkabels en gebruik de meegeleverde kabelklem om de microfoonkabels aan de A27M te bevestigen.
7. Breng de microfoonstandaard op de gewenste hoogte. Figuur 2 toont een paar Shure SM81-microfoons die in een "ORTF"-configuratie op de A27M zijn gemonteerd.


Stereo-opnameopties

De A27M ondersteunt verschillende populaire pick-upsystemen. Degenen die hieronder worden beschreven, resulteren in (1) verbeterde beeldvorming ten opzichte van microfoons met grote tussenruimte, en (2) superieure dieptereproductie ten opzichte van individueel opgenomen instrumenten. De techniek met tussenruimte tussen microfoons creëert een stereo-effect, voornamelijk vanwege verschillen in de aankomsttijd van het geluid bij elke microfoon. Samenvallende systemen produceren minimale verschillen in aankomsttijd. Het stereo-effect dat ze creëren, is te danken aan amplitudeverschillen tussen de kanalen. Dicht op elkaar geplaatste of bijna-samenvallende plaatsing levert zowel tijd- als amplitudeverschillen op aan het stereo-effect.

De onderstaande tabel beschrijft vijf populaire stereo pick-up systemen. Het specificeert microfoontypes, hoeken en afstanden. Degenen met een samenvallende afstand hebben hun membranen verticaal op één lijn. Dicht op elkaar geplaatste microfoons hebben hun membranen gescheiden door de gespecificeerde afstand. Deze en andere microfoonsystemen worden gedetailleerd beschreven in het boek "Stereo Microphone Techniques" (Stereo microfoon technieken) van Bruce Bartlett (1991, Focal Press. ISBN 0-240-80076-1) en in "Microphone Techniques for Music Studio Recording" (Microfoon technieken voor muziekstudio-opname) (AL1265) verkrijgbaar bij Shure Incorporated.

Stereo Pickup Systems	Microphone Types	Microphone Configurations
X-Y	2 Cardioid	Axes of maximum response at 135°; spacing: coincident
ORTF (French Broadcasting Corporation)	2 Cardioid	Axes of maximum response at 110°; spacing: 17 cm. (7 in.)
NOS (Dutch Broadcasting Foundation)	2 Cardioid	Axes of maximum response at 90°; spacing: 30 cm. (12 in.)
Blumlein Pair or stereosonic	2 Bidirectional	Axes of maximum response at 90°; spacing: coincident
MS (Mid-Side)	1 Cardioid 1 Bidirectional	Cardioid and bidirectional forward pointed; spacing: coincident
