Shure A50D - Microfoon Drum Mount Handleiding

Algemene beschrijving

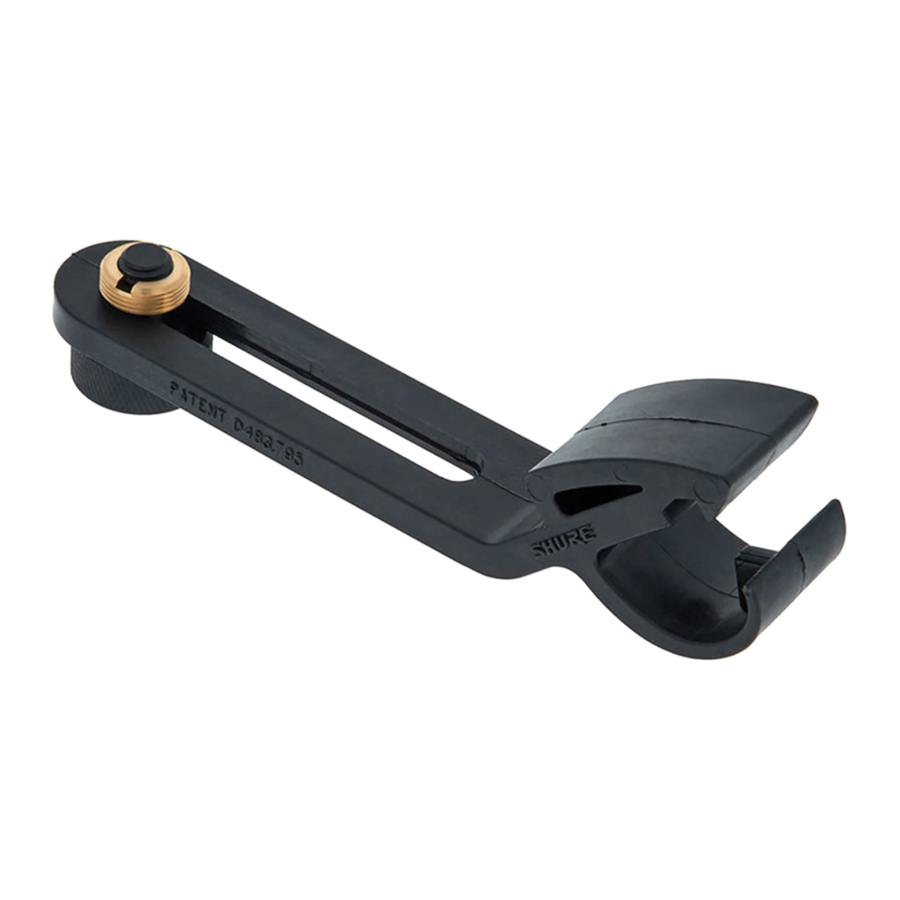

Gebruik de Shure A50D om een microfoon op een drum te monteren. De flexibele, maar stevige rubberen constructie zorgt voor stabiliteit en eenvoudige installatie. Elke standaard microfoonclip past op de houder met de meegeleverde 5/8 – inch naar 3/8 – inch schroefdraadadapter.

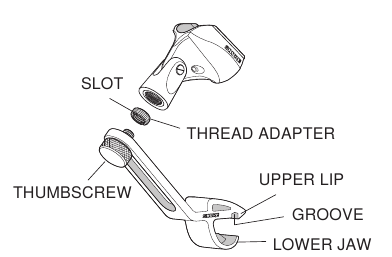

ONTPLOFTE TEKENING MET MICROFOONCLIP

STAP ÉÉN: DE HOUDER OP EEN DRUM INSTALLEREN

1. Plaats de onderste kaak van de houder onder de drumrand, zoals weergegeven in het volgende diagram.

   DE HOUDER INSTALLEREN
2. Nadat u de onderste kaak van de houder hebt vastgezet, tilt u de houder omhoog totdat de groef in de bovenlip op zijn plaats klikt over de bovenkant van de drumrand. Zorg ervoor dat de houder stevig over de bovenrand van de drum en onder de onderste flens van de drumrand is geklemd.

   CORRECT GEÏNSTALLEERDE HOUDER

STAP TWEE: EEN MICROFOON AAN DE HOUDER BEVESTIGEN

Nadat u de houder op de drumrand hebt geïnstalleerd, volgt u deze instructies om een microfoon te bevestigen:

1. Plaats de schroefdraadadapter, met de sleuf naar buiten, in de onderkant van de microfoonclip.
   OPMERKING: De adapter werkt ook met microfoons met een geïntegreerde microfoonclip, zoals de PG56 (hieronder afgebeeld).
2. Schroef de adapter met de klok mee totdat deze gelijk ligt met de onderkant van de microfoonclip.
3. Plaats de microfoonclip over de duimschroef van de houder. Draai de duimschroef met de klok mee totdat de microfoonclip stevig aan de houder is bevestigd.
   OPMERKING: Draai niet te vast.
4. Plaats een microfoon in de clip.
5. Om de afstand tussen de microfoon en het drumvel aan te passen, draait u de duimschroef iets los en schuift u de microfoon omhoog of omlaag langs de houder.

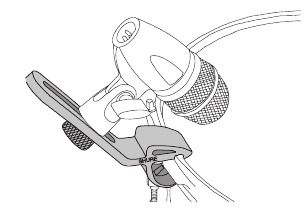

   MICROFOON BEVESTIGD AAN DE HOUDER

OPMERKING: Om mogelijke ruis of schade door drumstokken te minimaliseren, plaatst u de microfoon buiten het bereik van de stokbewegingen van de drummer.

AFMETINGEN
