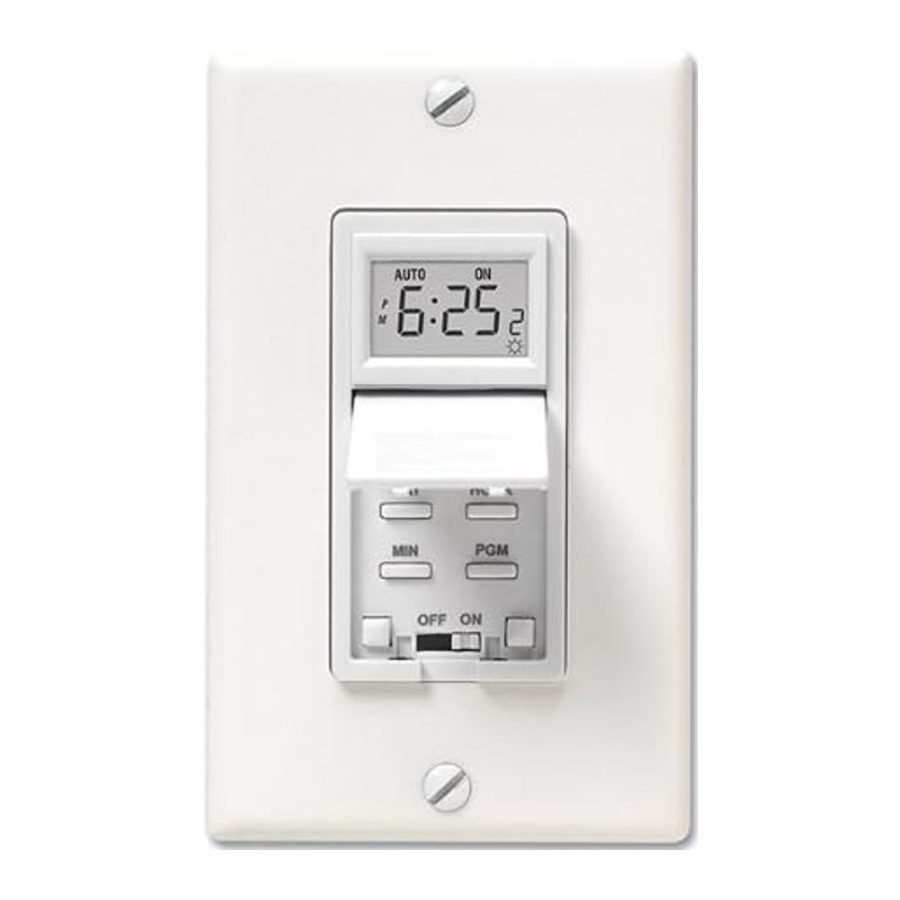

Aube Technologies TI035 - Handleiding programmeerbare wand schakelaar

Toepassingen

De TI035 programmeerbare wand schakelaar is ontworpen om verlichting en motoren te bedienen:

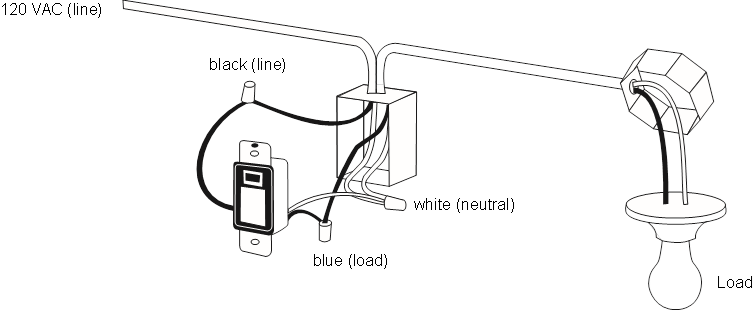

Installatie

LET OP: Deze schakelaar kan niet worden gebruikt als er niet minstens 2 witte draden met een connector in de elektriciteitskast zijn verbonden.

1. Schakel de stroom uit bij de stroomonderbreker om elektrische schokken te voorkomen.
2. Verwijder de bestaande schakelaar.
3. Installeer de nieuwe schakelaar.
4. Schakel de stroom in bij de stroomonderbreker.

Inschakelen

1. Wrik de schakelaardeur vanaf de onderkant open met een kleine schroevendraaier.
2. Zorg ervoor dat de ON/OFF (Aan/Uit) selector op ON (Aan) staat.
3. Reset de schakelaar met een paperclip. 0:00 zal knipperen.

Als het scherm leeg is:

• Zorg ervoor dat de ON/OFF (Aan/Uit) selector goed in de ON (Aan) positie staat. Duw het naar rechts met een kleine schroevendraaier.
• Bij de eerste keer inschakelen na de installatie kan het scherm van de schakelaar leeg of zwak zijn, of dit worden wanneer u het licht aanzet.

Gedurende die tijd is de schakelaar echter volledig functioneel. Wacht 2 minuten totdat de ingebouwde batterij van de schakelaar voldoende is opgeladen en het scherm terugkeert naar zijn normale contrast.

De bedrijfsmodus selecteren

De programmeerbare schakelaar heeft 2 bedrijfsmodi: handmatig (MAN) en automatisch (AUTO). Om de modus te wijzigen, drukt u 3 seconden op de schakelaardeur.

Handmatige modus

De programmeerbare schakelaar werkt als een gewone schakelaar. Druk kort op de schakelaardeur om de verlichting aan of uit te zetten. De modus (MAN) en status (ON (Aan) of OFF (Uit)) worden weergegeven.

Automatische modus

De programmeerbare schakelaar volgt het geprogrammeerde schema. De modus (AUTO), status (ON (Aan) of OFF (Uit)) en het huidige programmanummer worden weergegeven. Om het geprogrammeerde schema tijdelijk te overschrijven (bypass), drukt u kort op de schakelaardeur. De nieuwe status (ON (Aan) of OFF (Uit)) knippert om aan te geven dat deze status tijdelijk is. De overschrijving blijft van kracht totdat u opnieuw op de schakelaardeur drukt of tot het begin van het volgende programma.

De klok instellen

LET OP: De schakelaar geeft de tijd standaard weer in 24-uurs formaat of na een reset.

1. Om over te schakelen naar 12-uurs formaat (of omgekeerd), gaat u als volgt te werk:

• Druk op een van de bedieningsknoppen om de MAN of AUTO weer te geven.
• Druk tegelijkertijd kort op de MIN en HOUR (Uur) knoppen (0:00 weergave = 24 uur, 12:00 weergave = 12 uur).

2. Stel de tijd in met de HOUR (Uur) en MIN knoppen. Als u het 12-uurs formaat hebt geselecteerd, zorg er dan voor dat PM op het scherm verschijnt wanneer een middagtijd wordt weergegeven.
3. Druk op een van de bedieningsknoppen of sluit de schakelaardeur om terug te keren naar de normale werking.

Zomertijd

Om de schakelaar in te stellen op zomertijd (Ad) of standaardtijd (nor):

1. Druk vier keer op de CODE knop.
2. Druk op de MIN knop om te schakelen tussen nor (normale tijd) en Ad (zomertijd).
3. Druk op een van de bedieningsknoppen of sluit de schakelaardeur om terug te keren naar de normale werking.

Zonsondergang/Zonsopgang programma

LET OP: Standaard volgt de timer, zodra u de zonsondergang/zonsopgang parameters hebt geprogrammeerd, het zonsopgang/zonsondergang programma wanneer deze in de automatische modus wordt geplaatst. Zie sectie 8 om uw eigen schema in te stellen.

De zonsondergang/zonsopgang parameters definiëren

Vul de volgende tabel in:

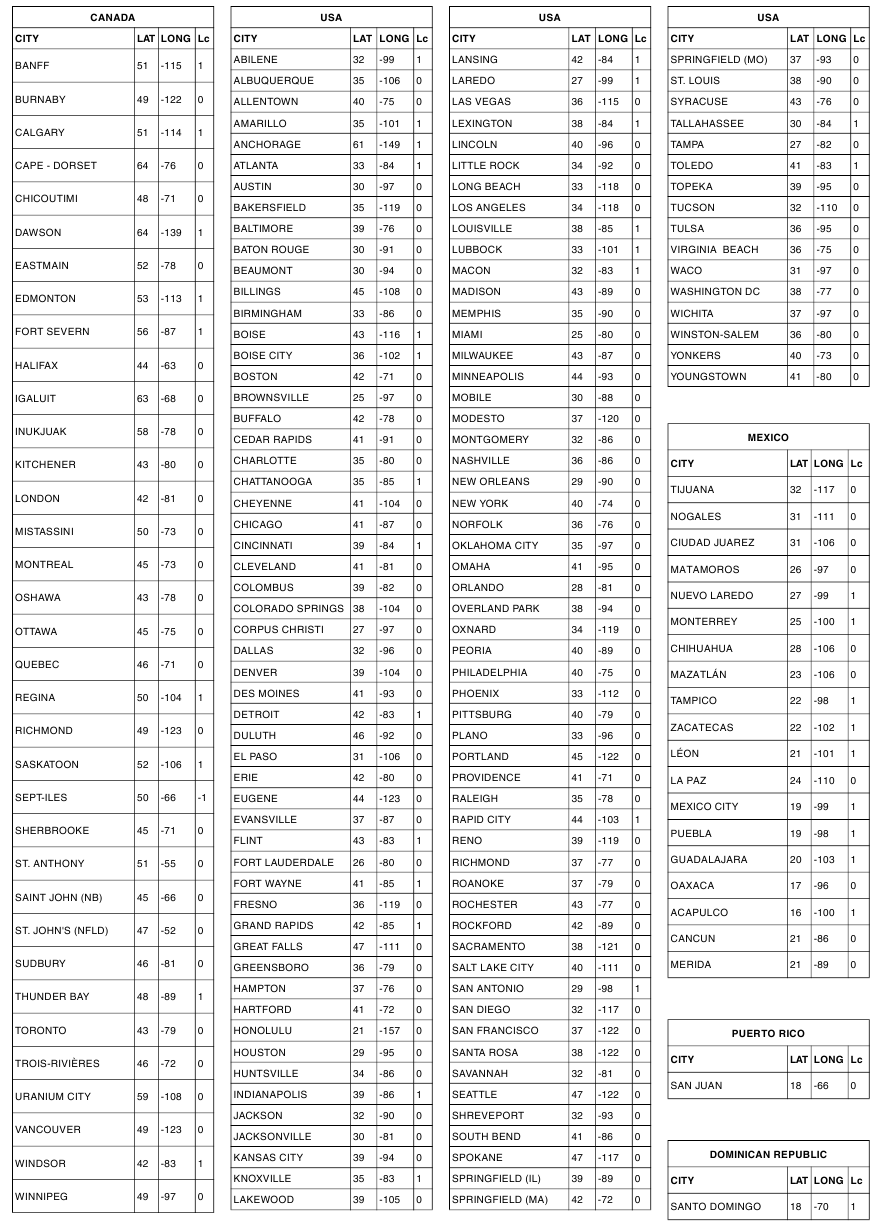

1. BREEDTEGRAAD & LENGTEGRAAD: Voer de coördinaten van uw stad of de dichtstbijzijnde stad in (zie laatste pagina). Als geen van de steden in de tabel van toepassing is, is deze informatie meestal beschikbaar op internet.
   LET OP: Voeg een minteken toe bij het invoeren van een zuidelijke breedtegraad coördinaat of een westelijke lengtegraad coördinaat.
2. DAG #: Voer het dag # in. (Tel de code van de huidige maand op bij de huidige datum.) Bijvoorbeeld: Voor 24 juni is de dag # = 151 + 24 = 175

3. nor/Ad: Als uw land zomertijd heeft, selecteer dan de juiste periode.

4. Lc: Als de tijdzone van uw stad is gebaseerd op politieke of economische grenzen in plaats van de coördinaten, kunnen uw lichten te vroeg of te laat aan/uit schakelen ten opzichte van zonsopgang en zonsondergang. Pas daarom een correctiefactor toe (+1 of -1). Laat het anders op 0 staan.

De zonsondergang/zonsopgang parameters programmeren

Zodra u de zonsondergang/zonsopgang parameters hebt gedefinieerd, gaat u als volgt te werk:

1. Druk op de CODE knop totdat de gewenste parameter verschijnt. De parameters verschijnen in de volgende volgorde.

2. Druk op de HOUR (Uur) of MIN knop om de waarde te wijzigen (zie de tabel hierboven voor de te gebruiken knoppen).
3. Druk op een van de bedieningsknoppen of sluit de schakelaardeur om terug te keren naar de normale werking.

Het schema programmeren

De schakelaar kan maximaal 2 programma's bevatten die elke dag worden herhaald. Wanneer u de timer in de automatische modus plaatst, activeert deze de belasting aan het begin van elk programma en deactiveert deze aan het einde van het programma. U moet de volgende parameters instellen:

P1 ON: Starttijd van programma 1

P2 ON: Starttijd van programma 2

P1 OFF: Eindtijd van programma 1

P2 OFF: Eindtijd van programma 2

1. Druk op de PGM knop totdat de gewenste parameter wordt weergegeven.
   Als u de parameters van uw stad hebt ingevoerd (zie sectie 7), tonen de parameters P1 ON en P2 OFF de zonsondergangtijd en zonsopgangtijd voor deze tijd van het jaar. Als de timer wordt gebruikt voor verlichting, zal deze, wanneer in de AUTO modus geplaatst, het licht AAN zetten bij zonsondergang en UIT zetten bij zonsopgang. Bijvoorbeeld:
   P1 ON: 20:38 (zonsondergang)
   P2 ON: --:-- (leeg)
   P1 OFF: --:-- (leeg)
   P2 OFF: 6:10 (zonsopgang)
2. Druk op de HOUR (Uur) en MIN knoppen om de tijd in te stellen.
   Voorbeeld: Als u wilt dat uw lichten AAN gaan bij zonsondergang en UIT gaan om 22:00 uur, stel dan P1 OFF in op 22:00. Als u ook wilt dat uw lichten om 05:00 uur weer AAN gaan en dan UIT gaan bij zonsopgang, stel dan P2 ON in op 5:00.
   P1 ON: 20:38 (zonsondergang)
   P2 ON: 5:00 (geprogrammeerd)
   P1 OFF: 22:00 (geprogrammeerd)
   P2 OFF: 6:10 (zonsopgang)

LET OP: P1 OFF en P2 OFF hebben prioriteit boven respectievelijk P1 ON en P2 ON. Als de zonsopgang bijvoorbeeld om 4:58 is en P2 ON is ingesteld op 5:00, gaan de lichten niet aan. U kunt de zonsopgang- en zonsondergangtijden vervangen door vaste tijden. Selecteer programma P1 ON of P2 OFF en voer de gewenste tijd in met de HOUR (Uur) en MIN knoppen.

3. Druk op een van de bedieningsknoppen of sluit de schakelaardeur om terug te keren naar de normale werking.

Een geprogrammeerde tijd wissen

1. Druk zo vaak als nodig op de PGM knop om de geprogrammeerde tijd weer te geven.
2. Druk op de CODE knop. De tijd wordt gewist en -: - - wordt weergegeven. LET OP: Voor P1 ON en P2 OFF, als u de stadsparameters hebt geprogrammeerd, wordt de geprogrammeerde tijd vervangen door respectievelijk de zonsondergangtijd en zonsopgangtijd.
3. Druk op een van de bedieningsknoppen of sluit de schakelaardeur om terug te keren naar de normale werking.

Technische specificaties

Voeding: 120 VAC, 50 / 60 Hz

Maximale belasting: 2400 watt resistief of inductief, 1 pk motor

Bedrijfstemperatuurbereik: 5°F tot 122°F (-15°C tot 50°C)

Opslagtemperatuurbereik: -4°F tot 122°F (-20°C tot 50°C)

Stroomuitval: De programma's worden beschermd door een oplaadbare batterij. Het scherm is leeg tijdens de stroomuitval.

Zonnetabel precisie: +/- 11 min. (maximale fout rond de polen)

Probleemoplossing

Klantenservice

Als u vragen heeft over uw lichtschakelaar, ga dan naar http://www.aubetech.com, stuur een e-mail naar aube.service@honeywell.com of bel gratis met Aube/Honeywell Customer Care op 1-800-831-2823.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
