Creality LD-006 - Handleiding 3D-printer

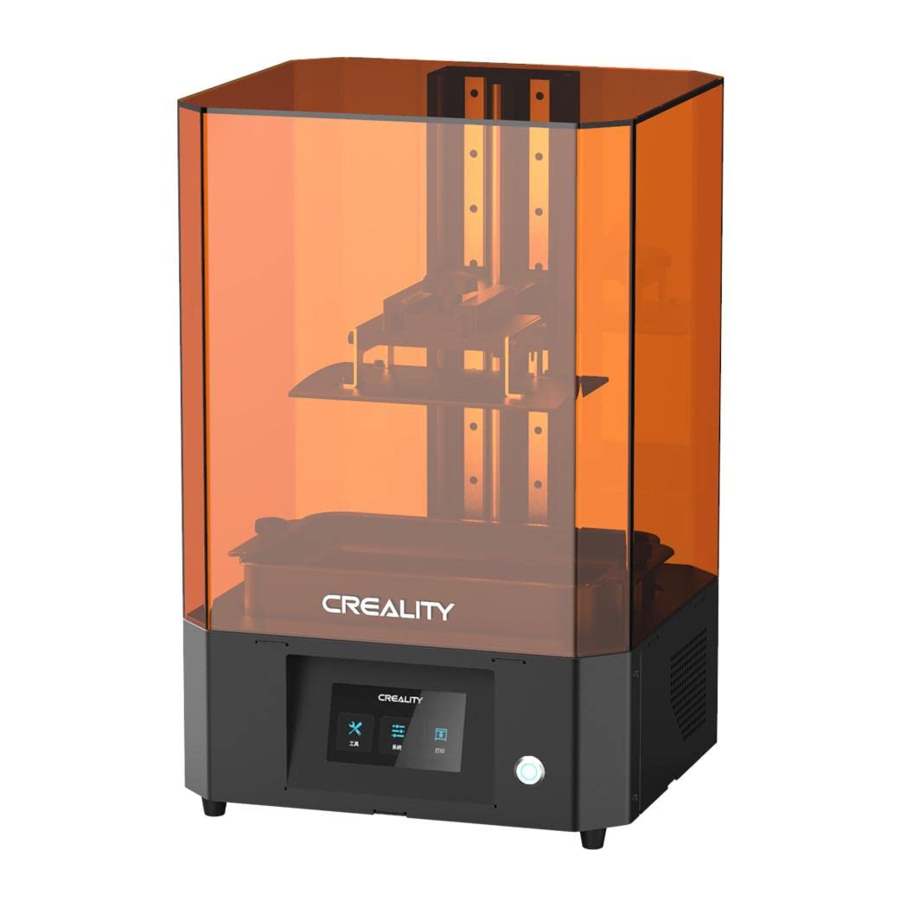

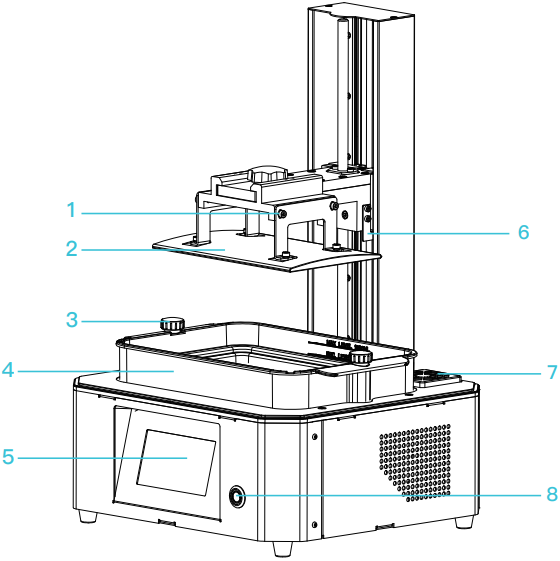

Apparatuur Introductie

1. Nivelleerschroef
2. Bouwplatform
3. Duimschroef
4. Resin vat
5. Touchscreen
6. Limiet sensor geleider
7. Luchtfilter
8. Aan/uit-schakelaar

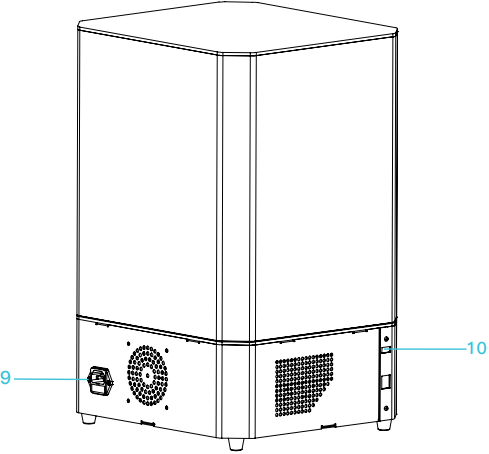

9. Stroomaansluiting
10. USB-poort

Apparatuurparameters

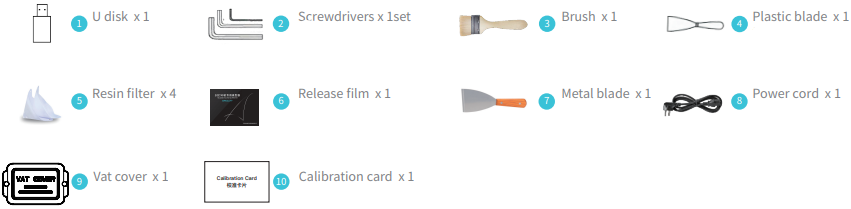

Inhoud van de verpakking

Gereedschapslijst

Tips: de bovenstaande accessoires zijn alleen ter referentie, in natura prevaleren!

De 3D-printer monteren

1. Machine body - x 1

2. Plastic afdekking - x 1

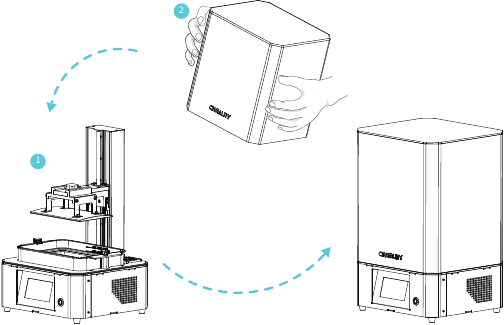

Opmerking: Plaats de plastic afdekking op de machine body en de installatie is voltooid:

Interface informatie

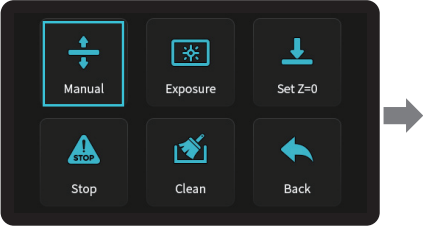

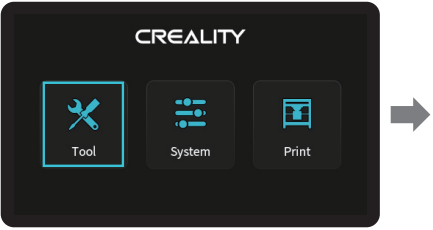

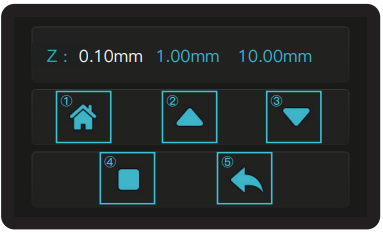

Tools

1. Home
2. Up
3. Down
4. Stop
5. Back

Opmerking: De UI informatie is alleen ter referentie, de daadwerkelijke UI kan verschillen.

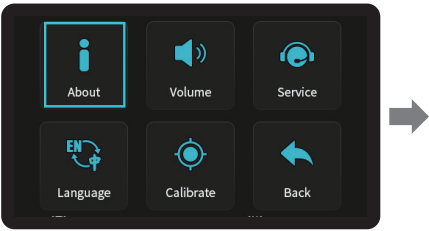

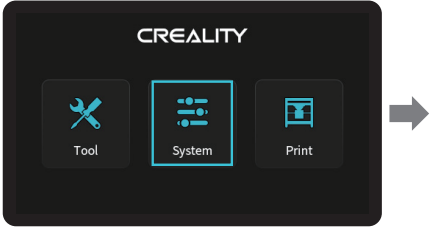

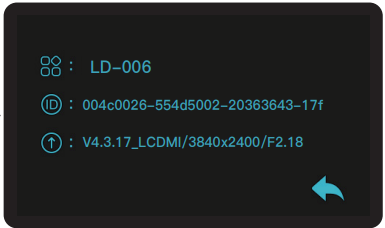

System

Opmerking: De UI informatie is alleen ter referentie, de daadwerkelijke UI kan verschillen.

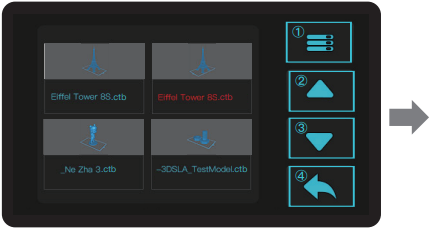

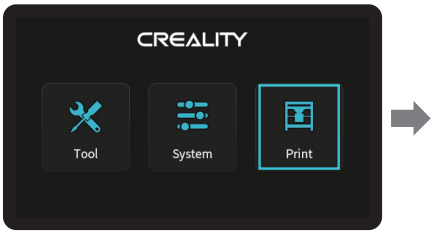

Print

1.

2.

   1. Refresh file
   2. Turn up
   3. Turn down
   4. Back

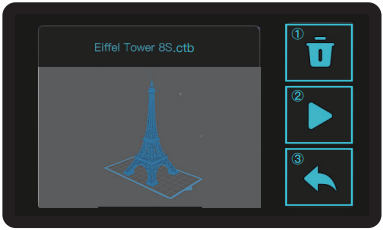

3.


1. Delete
2. Print/stop
3. Back

Opmerking: De UI informatie is alleen ter referentie, de daadwerkelijke UI kan verschillen.

Nivelleer Platform 1

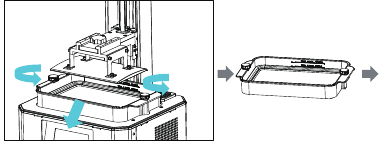

1. Verhoog eerst het platform, draai vervolgens de rubberen schroeven aan de linker- en rechterkant van de harscontainer los en haal de harscontainer eruit.

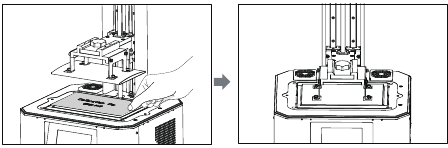

2. Plaats de kalibratiekaart op het printscherm, ga naar "Tools → Manual → Home" met het touchscreen en controleer of het platform gelijkmatig in de kalibratiekaart steekt.


Opmerking: Het printplatform is in de fabriek genivelleerd. Als het genivelleerd moet worden vanwege transport of andere redenen, volg dan de onderstaande stappen om het printplatform aan te passen.

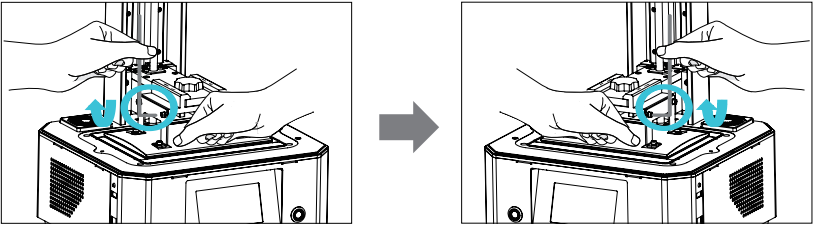

Nivelleer Platform 2

Als het platform niet aan het printscherm blijft plakken, doe dan het volgende:

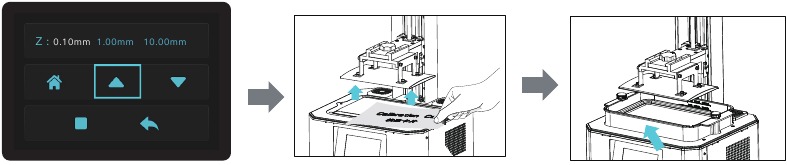

1. Nadat u de nivelleerschroeven hebt losgedraaid, drukt u op "Home" (Home) om het platform en het printscherm parallel te houden.


2. Druk voorzichtig op het platform en draai 4 schroeven met de klok mee vast, en het platform kan met succes worden genivelleerd.

3. Beweeg de z-as omhoog naar een juiste positie, verwijder de kalibratiekaart en installeer de harscontainer terug, en draai vervolgens de bevestigingsschroeven aan beide uiteinden van de harscontainer vast.

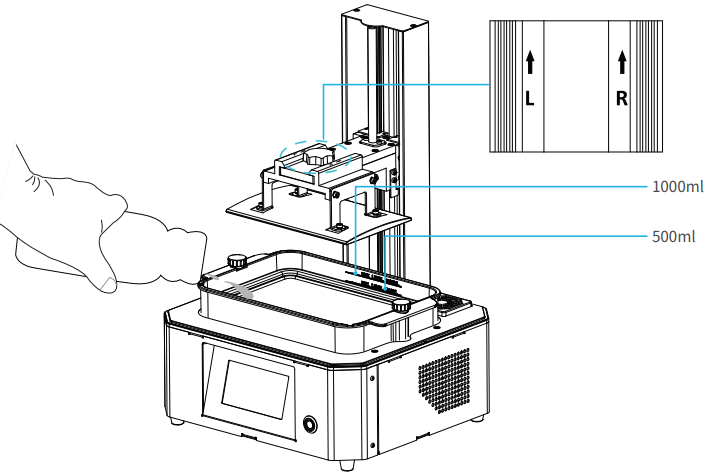

Resin laden

Giet de UV-lichtgevoelige hars in de harsbak. De capaciteit van de sleuf is 500ml/1000ml.

Let op de oriëntatietekens en houd het printplatform in de juiste richting gemonteerd. Anders kan dit leiden tot nivelleringsfouten!

Tips: Hoe de hars te vervangen:
Haal de harsbak er langzaam uit, giet de resterende hars in de container, maak de harsbak schoon, giet er nieuwe hars in en installeer de harsbak terug in de machine.

Hars kan huidirritatie of een allergische huidreactie veroorzaken. Draag voor gebruik handschoenen om direct contact met de huid te vermijden.

Instructies voor loslaatfolie

Installatiestappen

1. Verwijder eerst de 14 schroeven aan de onderkant van de bak en verwijder de oude loslaatfolie.

2. Bereid de nieuwe loslaatfolie voor, verwijder de beschermfolie aan beide zijden van de loslaatfolie. Lijn de gaten uit en plaats de loslaatfolie op de klemring.

3. Plaats ten slotte de film-ring-assemblage voorzichtig terug in het bakframe, en installeer en draai de bevestigingsschroeven diagonaal aan.

4. De geïnstalleerde loslaatfolie wordt weergegeven zoals afgebeeld.


Parameters

(Afmeting): 190mm*266mm

(Dikte): 0.15-0.2mm

(Lichtdoorlatendheid): 95%

Beginnen met printen

Snijden

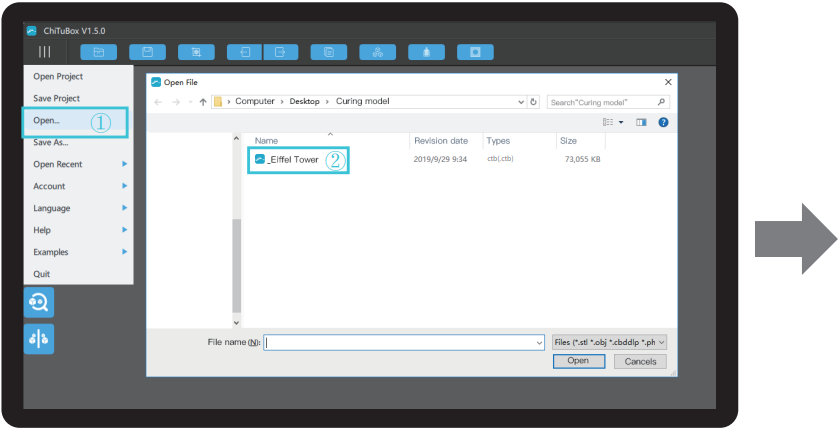

1. Open de slice-software van de LCD 3D-printer, klik op "open" (openen) aan de linkerkant van het scherm en voeg een modelbestand toe.

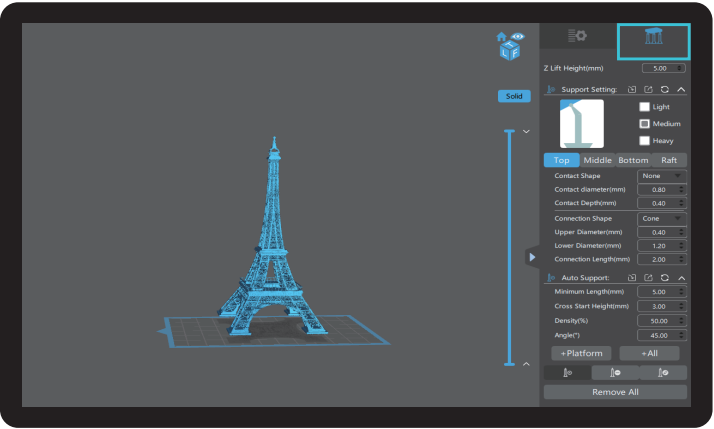

2. Als het model ondersteuning moet toevoegen, klikt u op het pictogram rechtsboven om de bijbehorende parameters in te stellen.

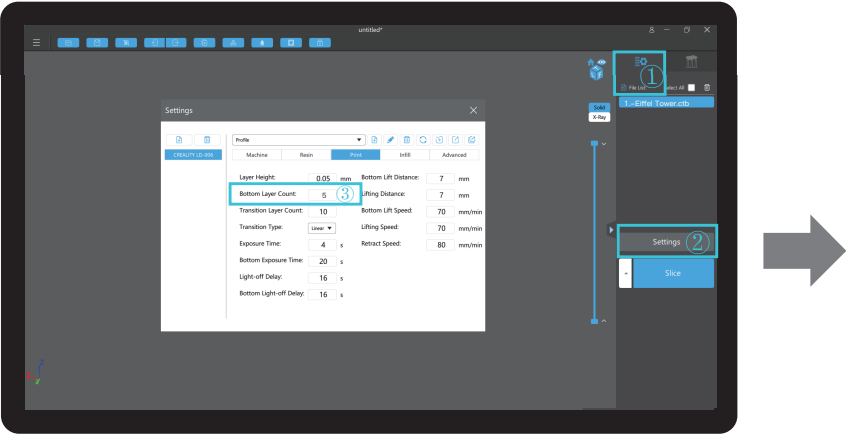

3. Klik op pictogram → klik op "Setting" (Instelling) → slice-parameters instellen (aanbevolen wordt om parameters van de onderste laag in te stellen op 5-20).

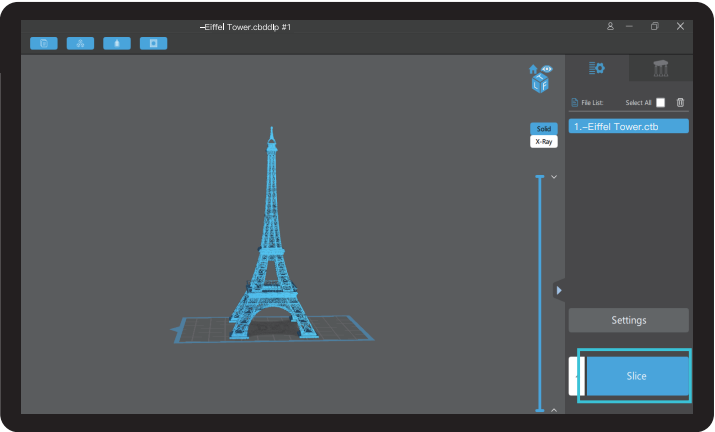

4. Klik op "Slice" (Snijden) → wacht tot het snijden is voltooid → sla het gesneden bestand op (u kunt meer informatie over de slice-tutorial vinden op de officiële website www.creality.com).


Afdrukken

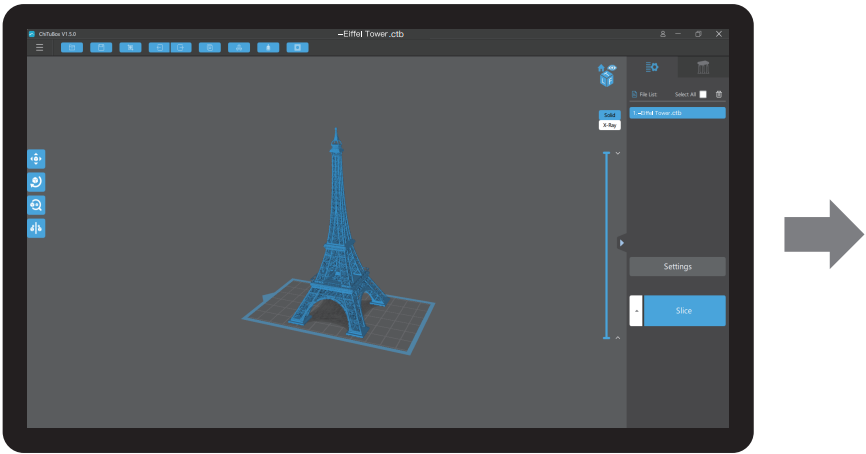

1. Genereer een CTB-bestand en sla het bestand op de USB-stick op.

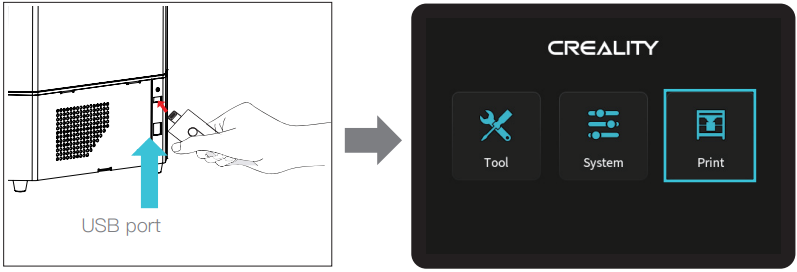

2. Plaats de USB-stick → druk op de printknop.

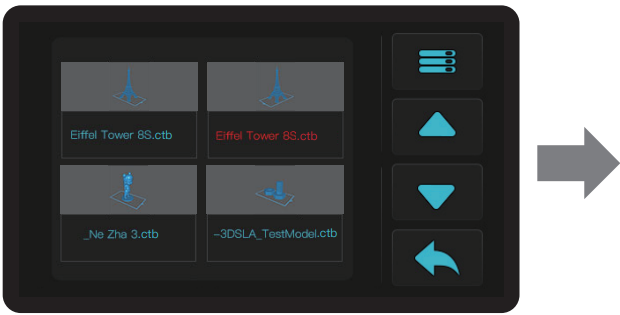

3. Druk op "up" (omhoog) of "down" (omlaag) om bestanden te selecteren.

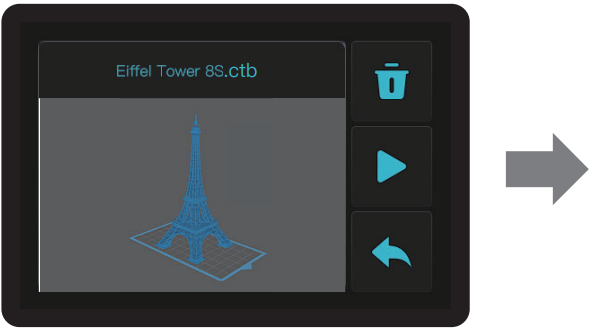

4. Selecteer het bestand dat u wilt afdrukken en druk op "print" (afdrukken).

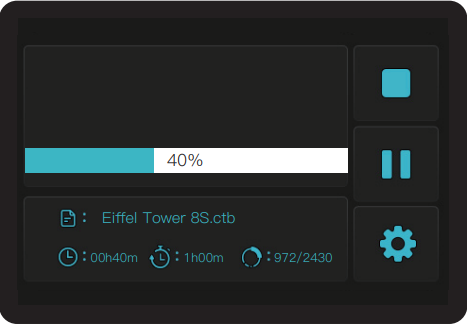

5. Afdrukken.

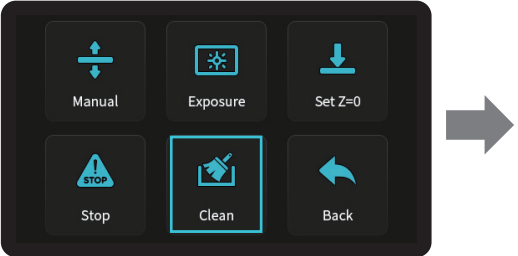

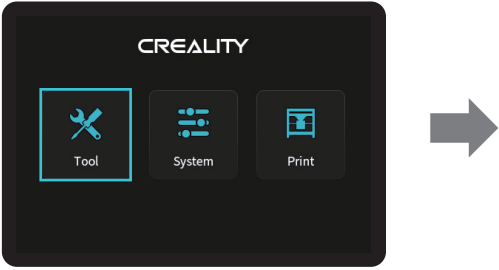

De harsbak reinigen

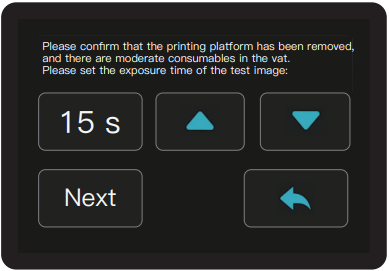

*Als er voor het afdrukken resten in de harsbak zitten, reinig dan eerst de harsbak. De reinigingstijd is over het algemeen ingesteld op 15 seconden en schep het vervolgens af met een plastic mes.

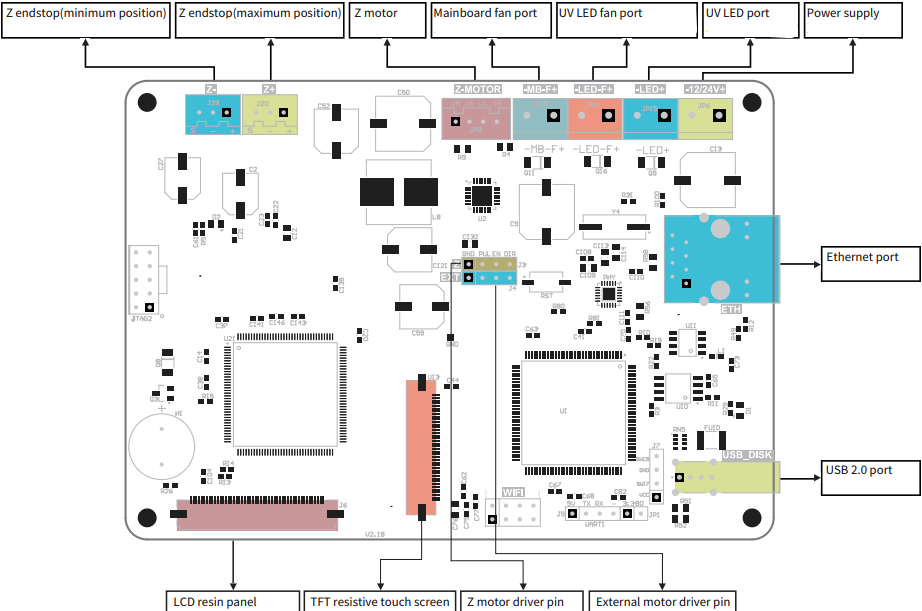

Bedrading aansluiten

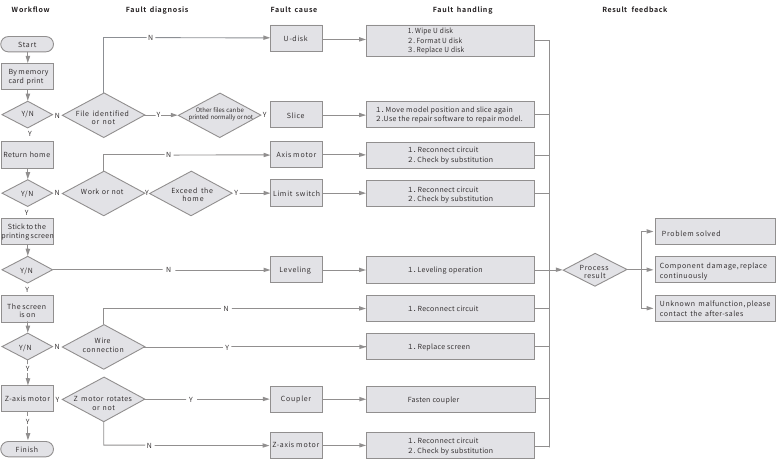

Probleemoplossing

Vanwege de verschillen tussen verschillende machine modellen, kunnen de fysieke objecten en de uiteindelijke afbeeldingen verschillen. De uiteindelijke uitlegrechten zijn voorbehouden aan Shenzhen Creality 3D Technology Co., Ltd.

Officiële website: www.creality.com
Tel: +86 755-8523 4565
E-mail:
info@creality.com
cs@creality.com

OPMERKINGEN

1. Gebruik de printer niet op een andere manier dan hierin beschreven om persoonlijk letsel of schade aan eigendommen te voorkomen.
2. Plaats de printer niet in de buurt van een warmtebron of ontvlambare of explosieve objecten. We raden aan om hem in een goed geventileerde, stofarme omgeving te plaatsen.
3. Stel de printer niet bloot aan hevige trillingen of een onstabiele omgeving, omdat dit een slechte afdrukkwaliteit kan veroorzaken.
4. Gebruik de aanbevolen hars in geval van schade aan de machine.
5. Gebruik geen andere stroomkabel dan de meegeleverde. Gebruik altijd een geaard stopcontact met drie pinnen.
6. Open de plastic afdekking niet tijdens gebruik, anders wordt het afdrukken onderbroken.
7. Draag geen katoenen handschoenen tijdens het bedienen van de printer. Dergelijke doeken kunnen verstrikt raken in de bewegende delen van de printer, wat kan leiden tot brandwonden, mogelijk lichamelijk letsel of schade aan de printer.
8. Wacht even nadat het afdrukken is voltooid. Draag handschoenen om het model met gereedschap te verwijderen.
9. Reinig de printer regelmatig. Schakel altijd de stroom uit tijdens het reinigen en veeg met een droge doek om stof, vastgeplakt printplastic of ander materiaal van het frame, de geleiderails of de wielen te verwijderen. Gebruik glasreiniger of isopropylalcohol om het printoppervlak schoon te maken.
10. Kinderen jonger dan 10 jaar mogen de printer niet zonder toezicht gebruiken.
11. Tips: Koppel het netsnoer niet aan of los wanneer de stroom is ingeschakeld.
12. Gebruikers dienen de wet- en regelgeving van de corresponderende landen en regio's waar de apparatuur zich bevindt (wordt gebruikt) na te leven, zich te houden aan de professionele ethiek, aandacht te besteden aan veiligheidsverplichtingen en het gebruik van onze producten of apparatuur voor illegale doeleinden strikt te verbieden. Creality is onder geen enkele omstandigheid verantwoordelijk voor de juridische aansprakelijkheid van overtreders.
