EcoFlow Solar Tracker Handleiding

Montage-instructies

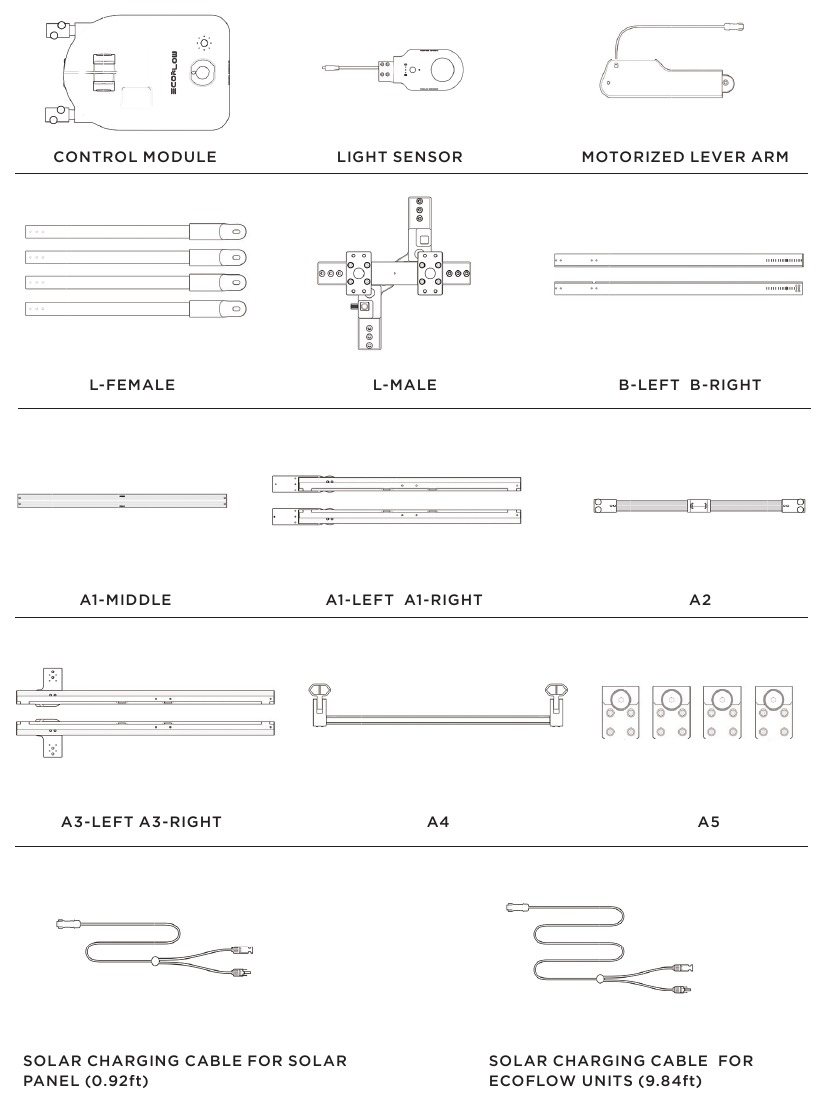

Wat zit er in de doos

Installatie

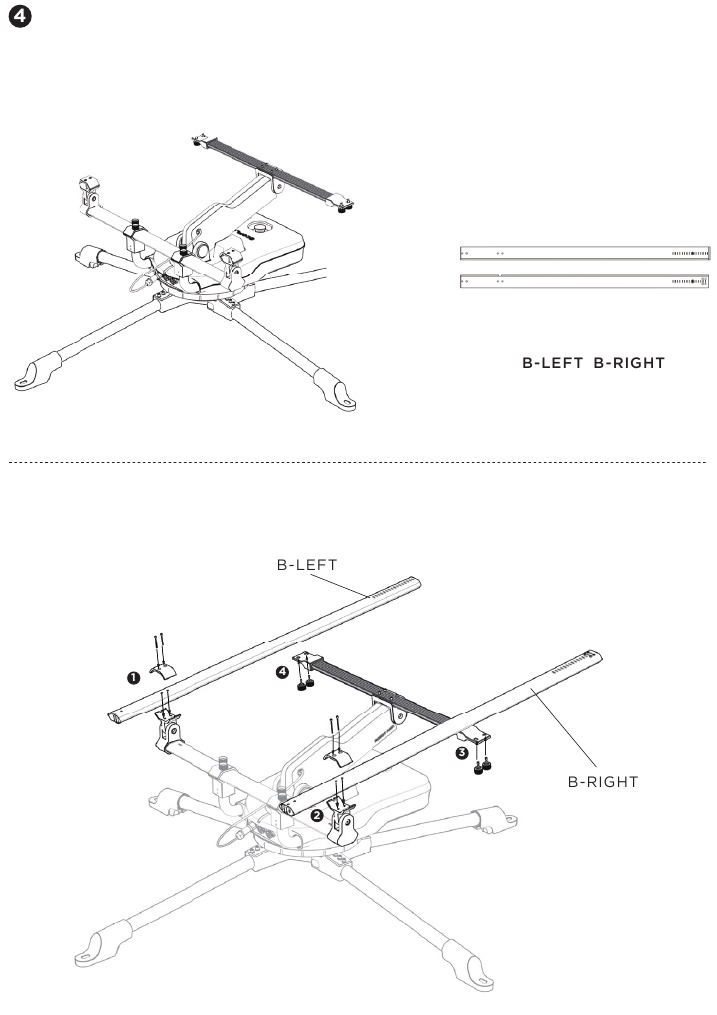

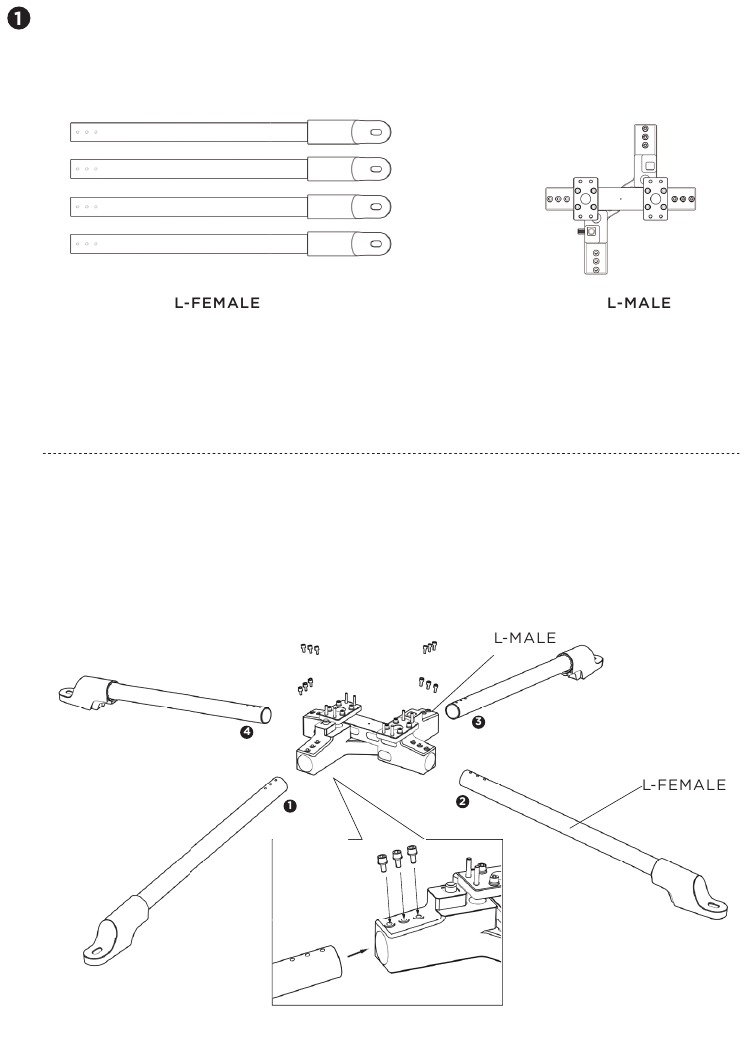

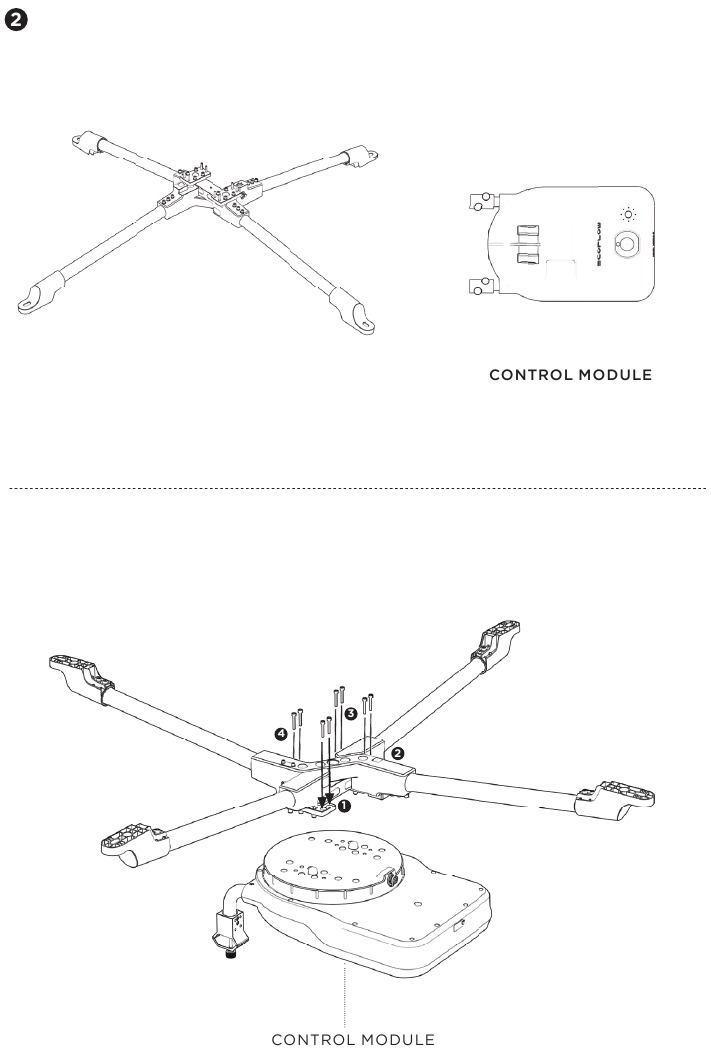

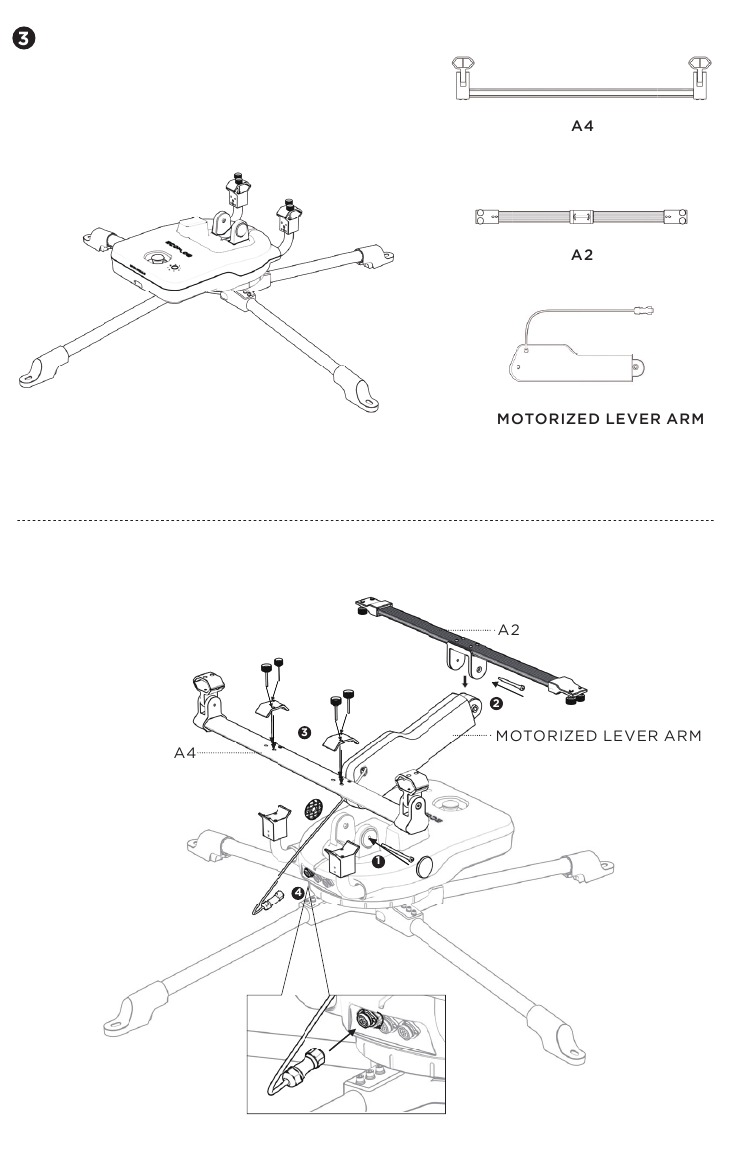

Installatie van de Solar Tracker

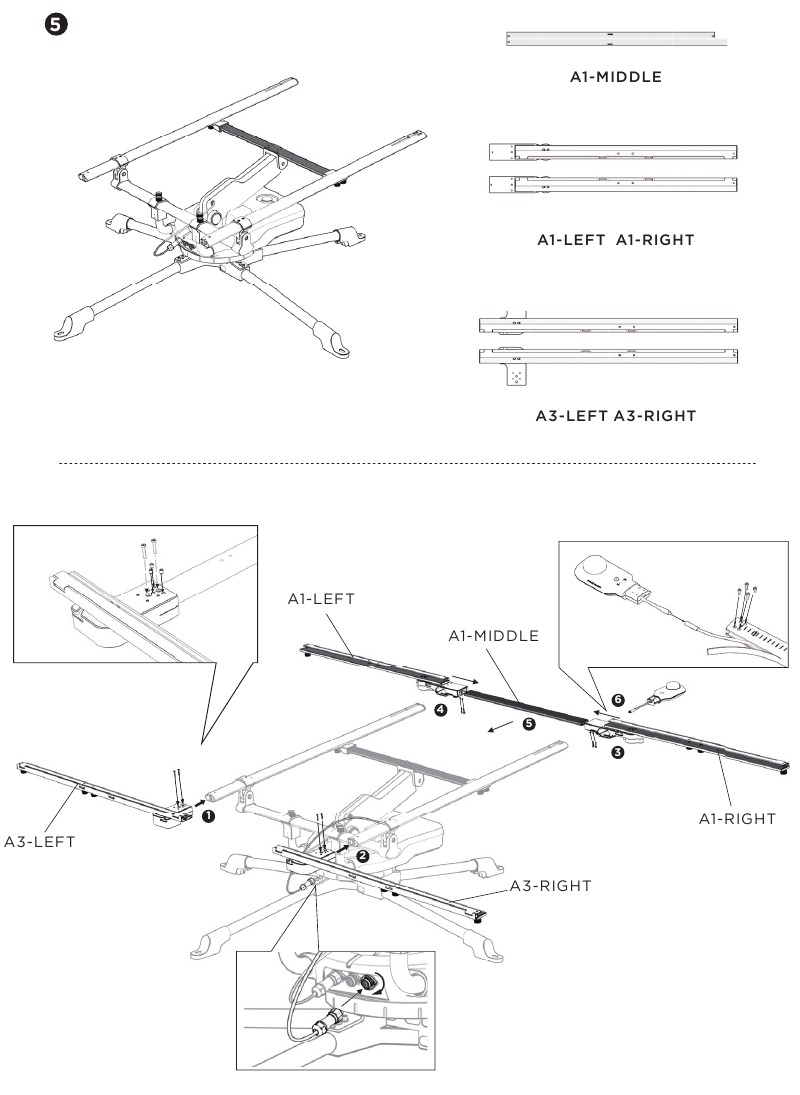

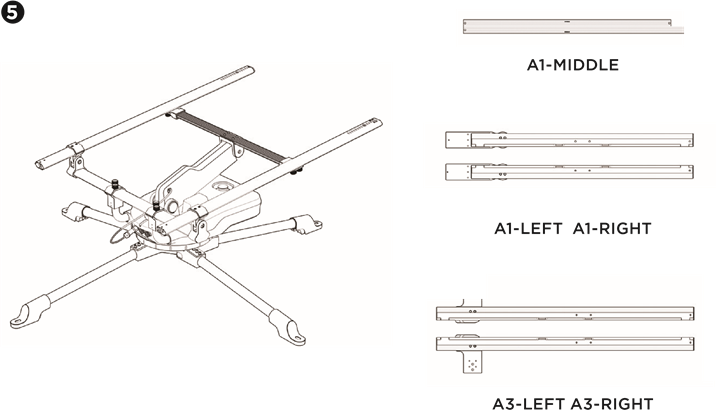

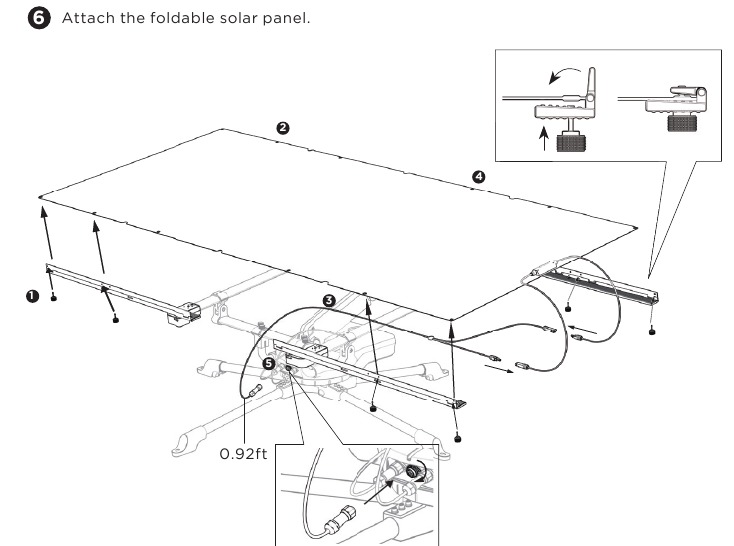

Opvouwbare zonnepanelen gebruiken

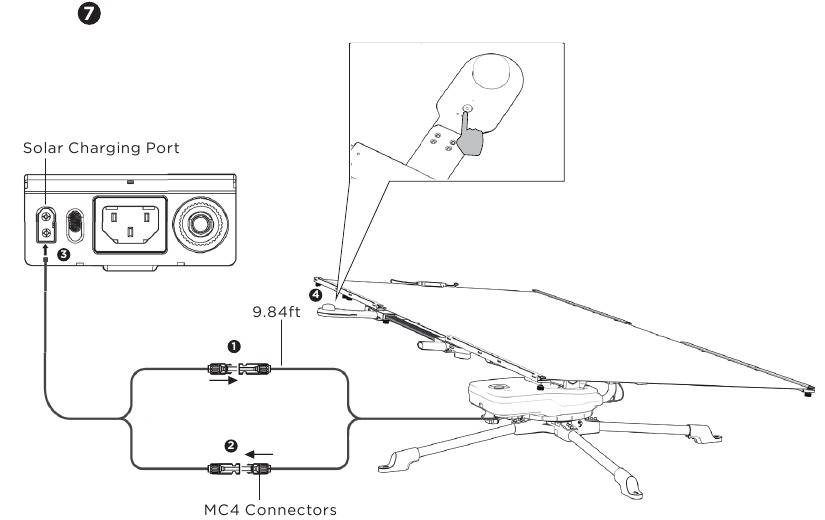

*Als u van plan bent om opvouwbare zonnepanelen te gebruiken, ga dan verder met stap 5 tot en met 7 om de installatie te voltooien.

Opvouwbare zonnepanelen gebruiken

*Als u van plan bent om opvouwbare zonnepanelen te gebruiken, ga dan verder met stap 5 tot en met 7 om de installatie te voltooien.

OPMERKING
Houd de aan/uit-knop lang ingedrukt. Het indicatielampje gaat branden. De solar tracker begint te draaien op basis van de lichtomstandigheden.

OPMERKING
De kabelboom moet worden vastgezet om te voorkomen dat deze per ongeluk wordt losgetrokken tijdens het draaien.

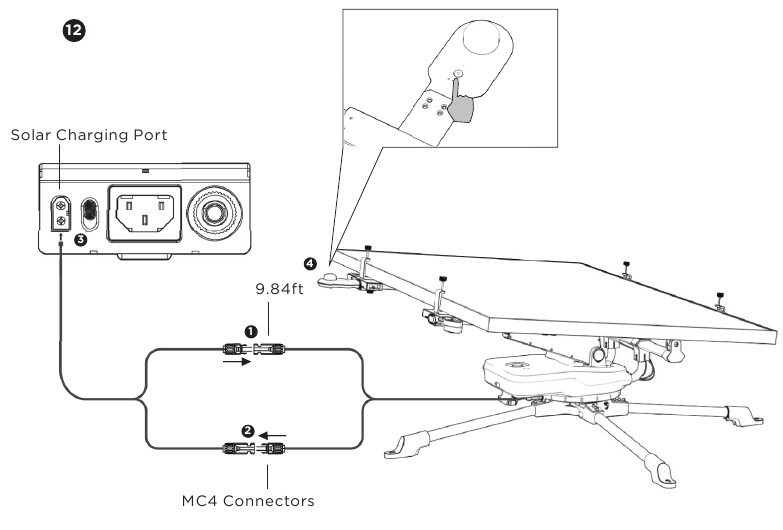

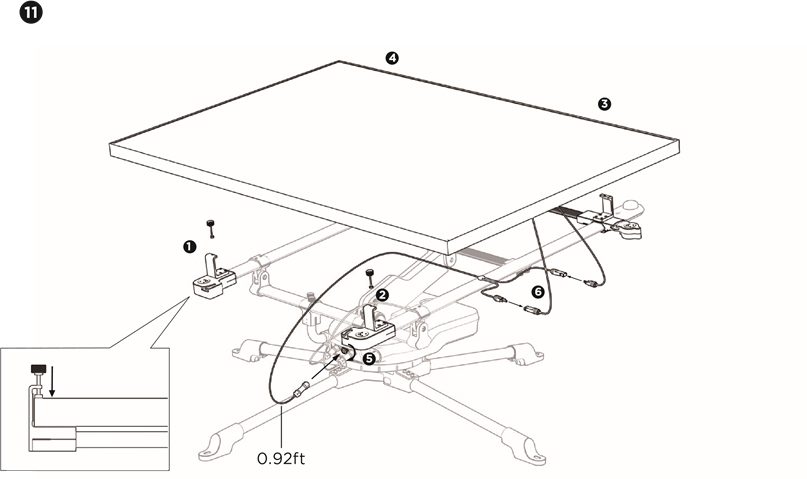

Stevige zonnepanelen gebruiken

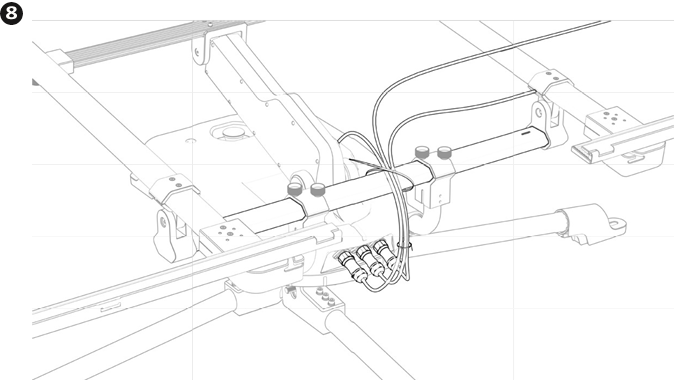

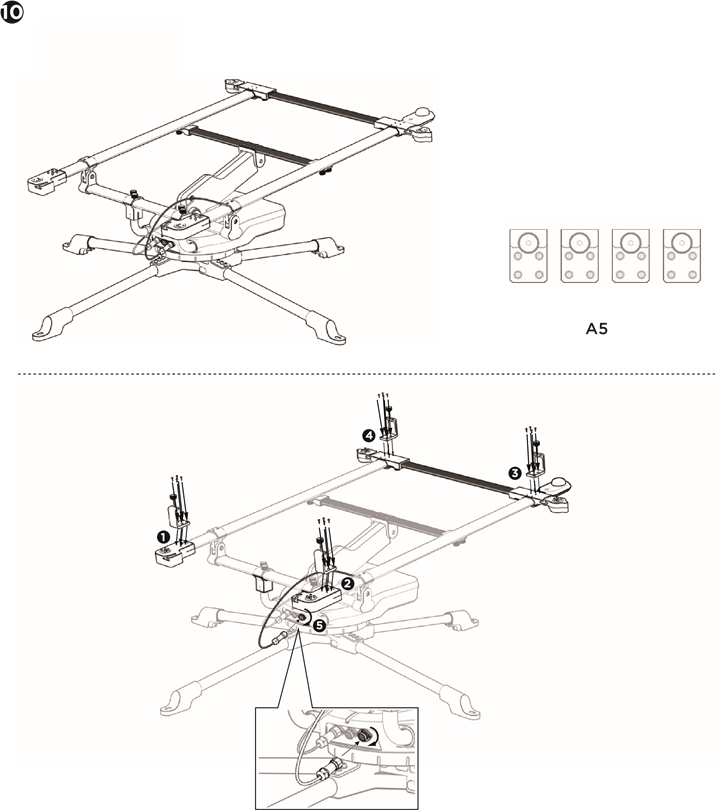

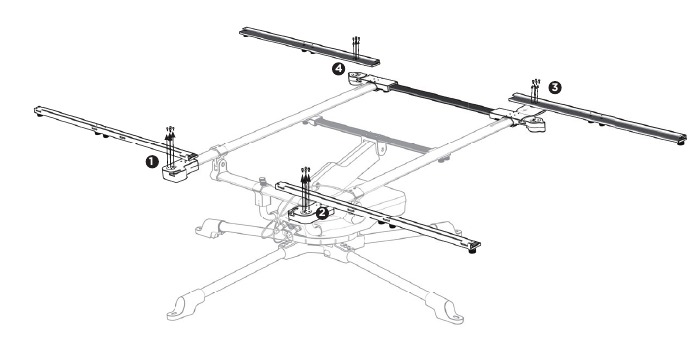

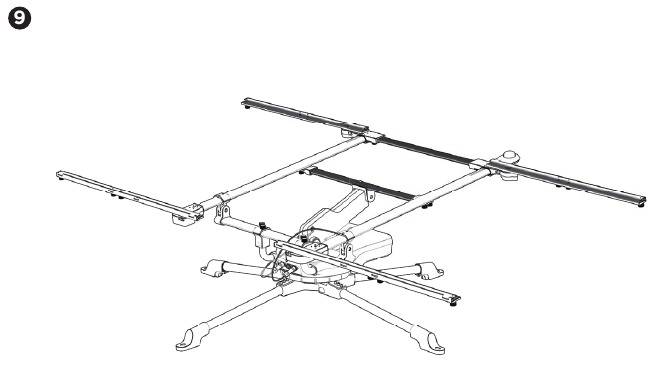

*Als u van plan bent om de stevige zonnepanelen te gebruiken, ga dan verder met stap 8 tot en met 11 om de inklapbare stangen los te maken en de installatie te voltooien.

OPMERKING
Houd de aan/uit-knop lang ingedrukt; Het indicatielampje gaat branden. De solar tracker begint te draaien op basis van de lichtomstandigheden.

OPMERKING

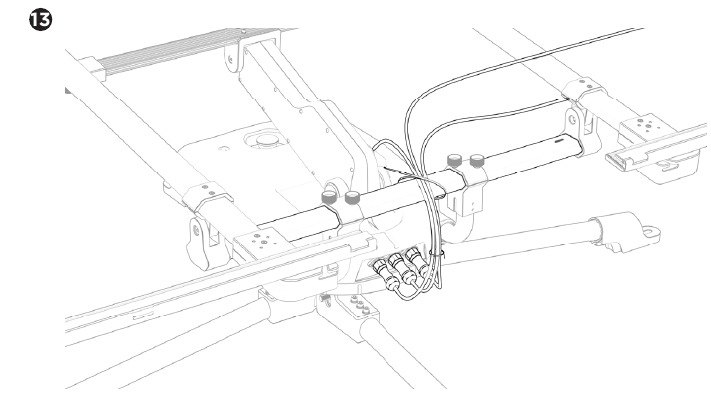

De kabelboom moet worden vastgezet om te voorkomen dat deze per ongeluk wordt losgetrokken tijdens het draaien.

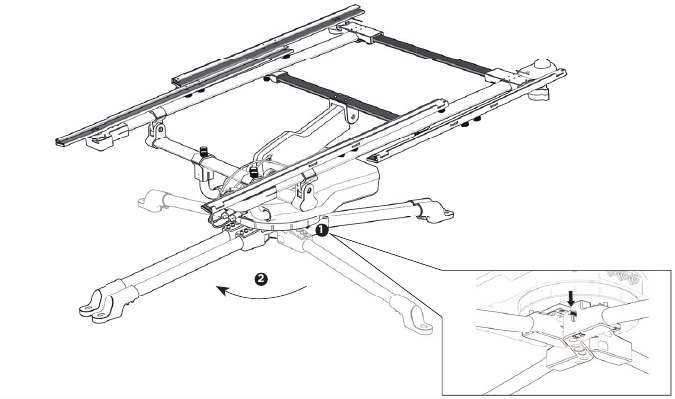

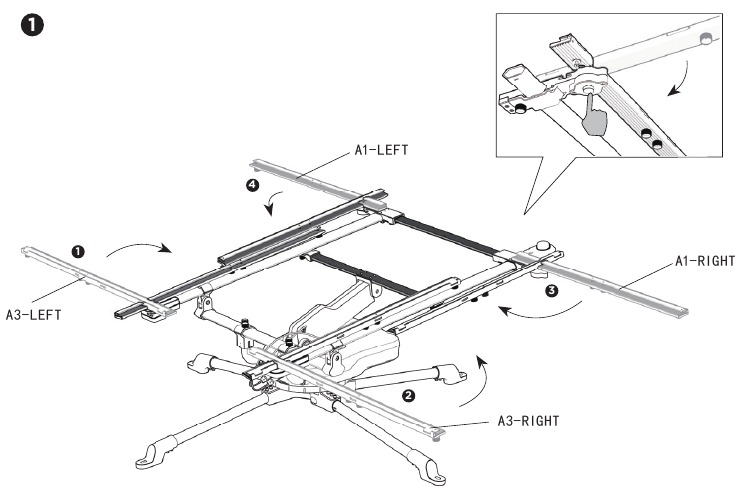

Demontage

OPMERKING
Vouw eerst A3-LINKS en A3-RECHTS en vouw vervolgens A1-LINKS en A1-RECHTS.

Maak de controlemodule los van de basisstandaard. Vouw de poten van de basis in.

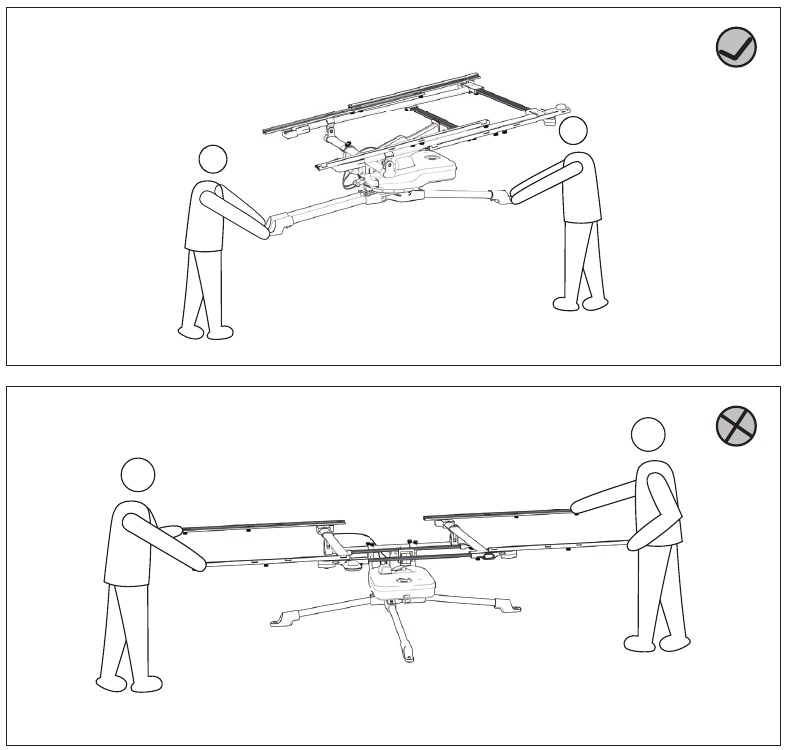

Transport

De Solar Tracker gebruiken

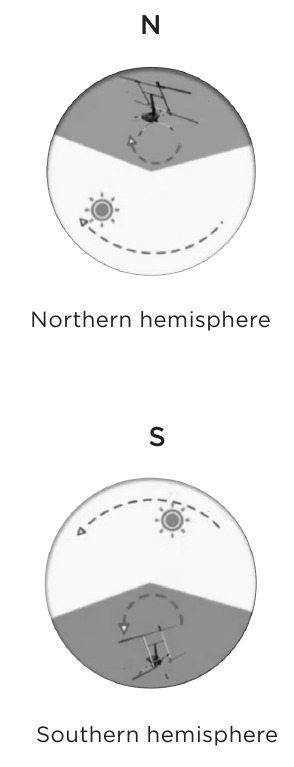

De Solar Tracker positioneren

De Solar Tracker kan 345° draaien, dus hij heeft een blinde hoek van 15°. Dat betekent dat als u zich op het noordelijk halfrond bevindt, u de voorkant van de solar tracker naar het oosten moet richten met een lichte noordelijke helling. Als u zich op het zuidelijk halfrond bevindt, moet u de voorkant van de solar tracker naar het oosten richten met een lichte zuidelijke helling.

OPMERKING
Plaats het kompas plat bij het positioneren van de Solar Tracker of gebruik het kompas op uw telefoon om de richting te bepalen.

In- en uitschakelen

Schakel de tracker in door de aan/uit-knop 3 seconden ingedrukt te houden. Een lange pieptoon geeft aan dat het apparaat is ingeschakeld.

Schakel de tracker uit door de aan/uit-knop 3 seconden ingedrukt te houden. Een lange pieptoon geeft aan dat het apparaat is uitgeschakeld. De standaard draait terug naar de beginpositie en schakelt vervolgens automatisch uit.

OPMERKING
Houd er rekening mee dat de Solar Tracker niet wordt uitgeschakeld als het zonnepaneel nog steeds is aangesloten en zonne-energie ontvangt.

Noodstopknop

De noodstopknop is de rode knop bovenop de controlemodule. Als u erop drukt, stopt de motor onmiddellijk en hoort u een piepgeluid.

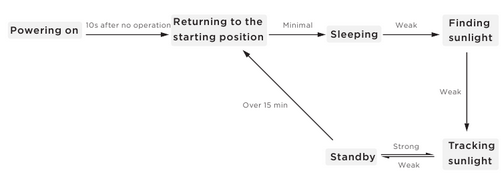

Werkingsmodi

1. Moduswijzigingen

   Lichtsterkte
   Minimaal: 0 tot 25000 lux
   Zwak: 25000 tot 50000 lux
   Sterk: 50000 tot 80000 lux
   Supersterk: ≥80000 lux
2. Geluidsindicator
   Inschakelen: Pieptonen (toenemende snelheid) gedurende 10 seconden
   Terugkeren naar beginpositie: Eén pieptoon per seconde
   Slaapmodus: Stil
   Op zoek naar licht: Eén pieptoon per seconde
   Standby: Stil
   Weinig licht: Stil
   Sterk licht: Stil
   Handmatig: Eén pieptoon per seconde
   Uitschakelen: Lange pieptoon, daarna één pieptoon per seconde
   Noodstop: Vijf pieptonen per seconde

Specificaties

*De ingebouwde batterij kan worden opgeladen met zonne-energie. Als de Solar Tracker lange tijd niet wordt gebruikt, kunt u het apparaat opladen via de USB-C-poort (5 tot 20 V, 1 A) aan de achterkant van de controlemodule.

Voorzorgsmaatregelen

• Dompel de tracker niet onder.
• Het wordt aanbevolen om de tracker op te bergen als de windkracht hoger is dan 6.
• Laat de tracker niet buiten staan bij windkrachten boven 8.
• Laat kinderen jonger dan 12 jaar de tracker niet alleen bedienen en informeer ze over de noodstopknop.
• Plaats geen andere zware voorwerpen dan zonnepanelen op de tracker.
• Draag de tracker niet tijdens gebruik.

Lichtindicatoren

Stroomstatusindicator

Inschakelen: Snel knipperen (0,1 s knipperen per 0,2 s)
Werken: Langzaam knipperen (0,5 s knipperen per 1 s)
Slaapstand: Altijd aan

OPMERKING
Houd er rekening mee dat de Solar Tracker niet wordt uitgeschakeld als het zonnepaneel nog steeds is aangesloten en zonne-energie ontvangt. De lichtindicator blijft kort knipperen (1 s knipperen per 0,1 s).

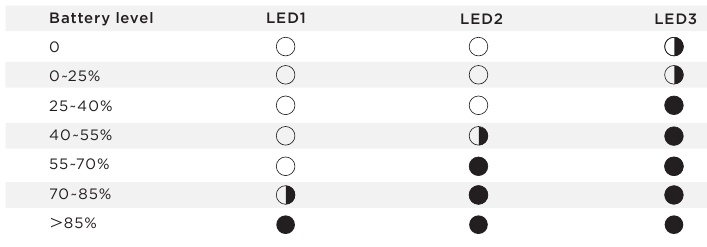

Batterijniveau-indicator

OPMERKING
Status lichtindicator:
Uit
Knipperend
Aan

Onderhoud

Als de Solar Tracker lange tijd niet is gebruikt, laad de batterij dan om de 3 maanden op tot 30-50%. U kunt het batterijniveau controleren via de batterijniveau-indicator of in de App.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
