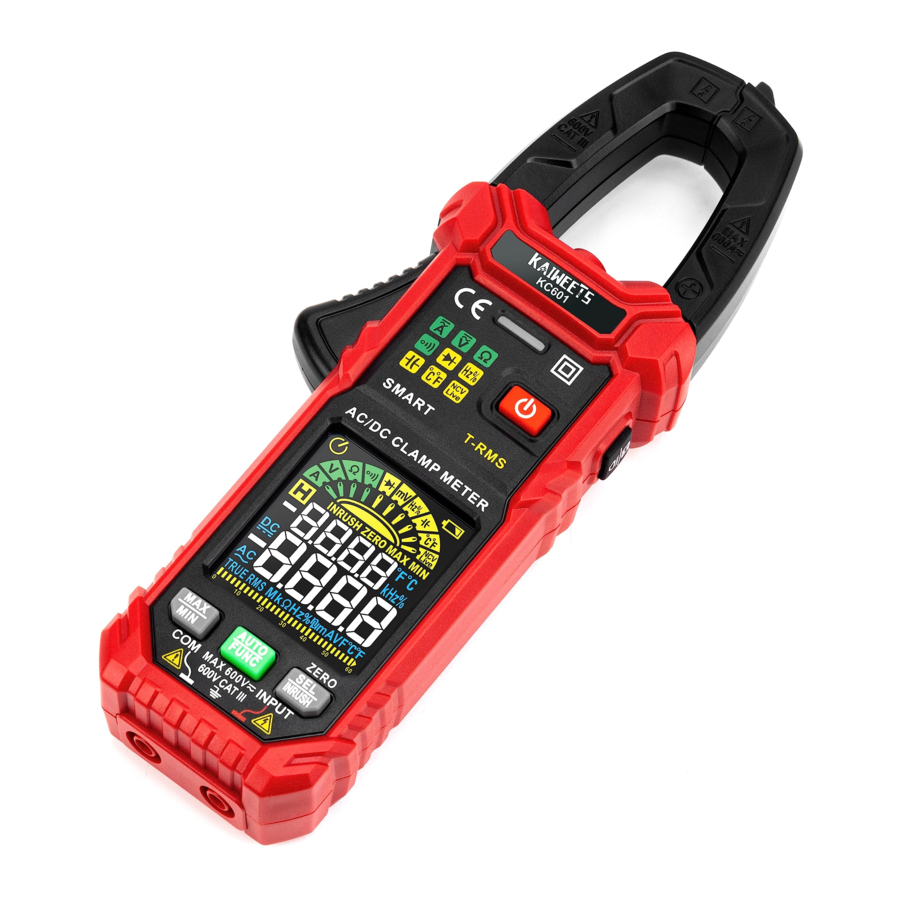

KAIWEETS KC601 - Handleiding True-Rms Smart Stroomtang

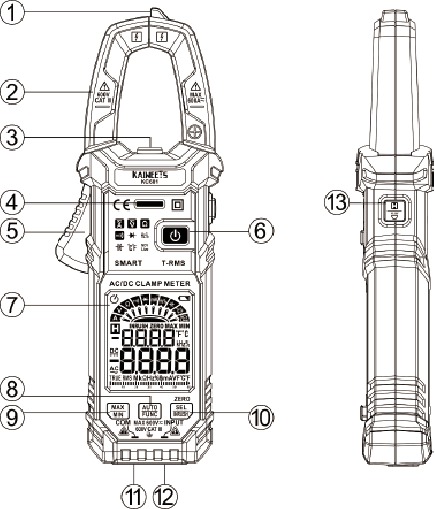

Productoverzicht

1. NCV-sonde
2. Stroomsensorbek
3. Zaklamp
4. Alarmindicator-led
5. Bekontgrendeling
6. Aan/uit-knop
7. LCD-scherm
8. Auto-knop/functie
9. MAX/MIN-knop
10. ZERO/SEL/Inrush-knop
11. COM-aansluiting (zwarte meetdraad)
12. INPUT-aansluiting (rode meetdraad)
13. Data Hold/Zaklamp-knop

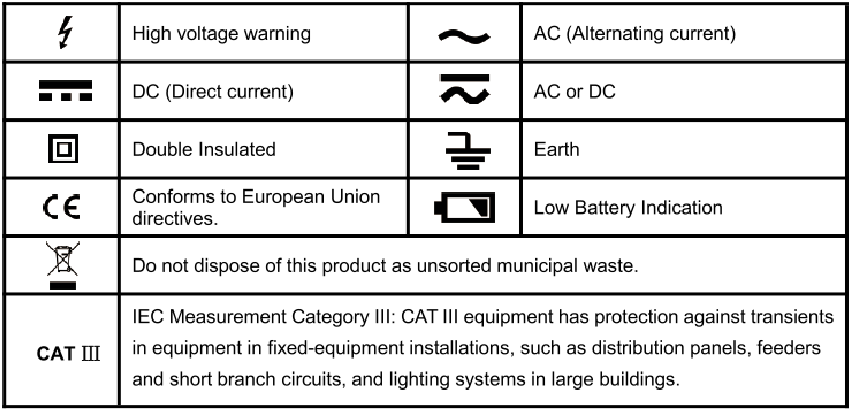

Symboolverklaring

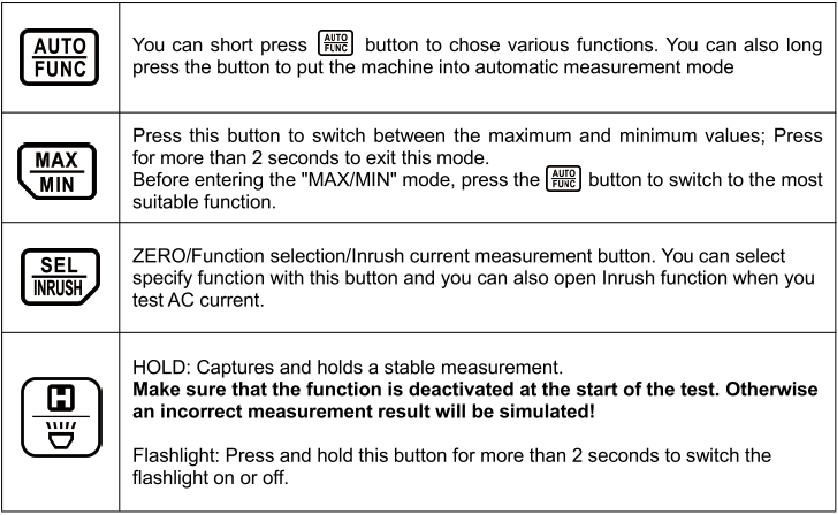

Functieknoppen

Geavanceerde functies

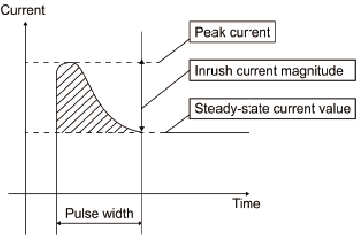

AC-stroommeting met "Inrush"-functie

Inschakelstroom is de momentane hoge ingangsstroom die wordt opgenomen door een voeding of elektrische apparatuur bij het inschakelen. Dit ontstaat door de hoge initiële stromen die nodig zijn om de condensatoren en inductoren of transformatoren op te laden.

Opmerking: De meettijd van de inschakelstroom is ongeveer 100 ms.
Wanneer een elektrisch apparaat wordt ingeschakeld, is de inschakelstroom de piek of momentane stroomstoot die erin vloeit.

Gebruiksaanwijzing

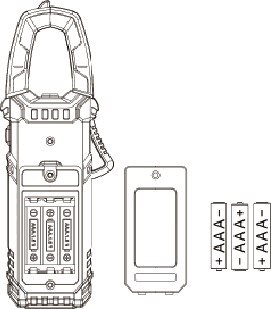

De batterijen plaatsen en vervangen

Vervang de batterijen onmiddellijk wanneer het symbool op het display verschijnt. Koppel de meter los van de stroombron. Verwijder de meetsnoeren van het meetapparaat, draai de schroeven aan de achterkant los en verwijder de onderste helft van de behuizing, vervang de oude batterijen en schroef de deksel weer vast.

De meter in- en uitschakelen

1. Houd de -toets ongeveer 2 seconden ingedrukt om in te schakelen.
2. Wanneer de meting is voltooid, houdt u de -toets ongeveer 2 seconden ingedrukt om de meter uit te schakelen.

Zaklamp aan/uit

Druk op de -knop en houd deze langer dan 2 seconden ingedrukt om de zaklamp in of uit te schakelen.

Data vasthouden

Druk op de -knop om de data hold-functie in of uit te schakelen.

Automatisch uitschakelen

Als er binnen 15 minuten na het opstarten geen handeling wordt uitgevoerd, wordt de meter automatisch uitgeschakeld om batterij-energie te besparen.

Automatisch uitschakelen annuleren

Wanneer de meter is uitgeschakeld, houdt u de -knop ingedrukt, schakelt u het instrument in en laat u de -knop los. Het symbool "" verdwijnt en dat betekent dat de automatische uitschakelfunctie is geannuleerd.
De volgende keer dat u de machine opnieuw opstart, wordt de automatische uitschakelfunctie opnieuw geactiveerd en toont het scherm het symbool "".

Opmerking: Nadat de automatische uitschakelfunctie is uitgeschakeld, moet u de meter handmatig uitschakelen.

Kalibratie

1. De meter voert automatisch een zelftest uit wanneer deze wordt ingeschakeld en geeft "CAL" weer op het scherm, druk op dit moment niet op de beksluiting om de klem te openen.
2. De zoemer piept "piep, piep, piep" om aan te geven dat de zelftest is voltooid.

Automatisch bereik

1. Druk op de -knop om de voeding van de meter in te schakelen. Nadat de zelftest is voltooid, geeft de meter "Auto" weer en gaat hij naar de slimme meetmodus.
2. U hoeft de meetfunctie niet te selecteren, het instrument identificeert en meet automatisch de AC/DC-spanning, AC/DC-stroom, weerstand, continuïteit. Stroom wordt gemeten door de klem en voor de andere metingen is de peningang nodig. Lees de meetresultaten af van het beeldscherm. De frequentie wordt weergegeven wanneer het AC-signaal wordt gemeten.

Opmerking 1: Minimale identificeerbare DC-stroom 0,8 A.
Minimale identificeerbare AC-stroom 0,5 A.
Minimale identificeerbare AC/DC-spanning 0,8 V.

Opmerking 2: Prioriteit automatische identificatie: weerstand, DC-spanning, AC-spanning, DC-stroom, AC-stroom.

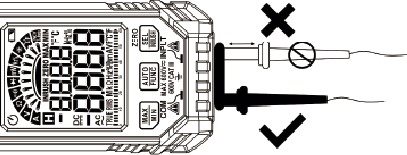

Meetsnoeren aansluiten

Test niet als de snoeren niet goed zijn aangesloten.
Resultaten kunnen leiden tot intermitterende weergavewaarden. Om een goede verbinding te garanderen, drukt u de snoeren stevig en volledig in de ingangsbussen.

Metingen

AC/DC-stroommeting

Wanneer u stroommetingen uitvoert, koppelt u de meetsnoeren los van de meter.

1. Druk op de knop om de voeding van de meter in te schakelen. Nadat de zelftest is voltooid, toont de meter "'Auto" en gaat deze naar de slimme meetmodus.
2. Druk op de knop , zet de aanwijzer op "A" en druk op de knop om de AC- of DC-stroommeetfunctie te selecteren.
3. Als bij DC-stroommeting het weergegeven getal niet nul is wanneer het instrument niet meet, houdt u de knop ingedrukt, waarna de meter "ZERO" toont en u kunt meten.
4. Druk op de klemontgrendeling om de klem te openen, klem de geleider vast en laat deze los totdat de klem volledig gesloten is. Als de geleider zich niet in het midden van de tang bevindt, treden er fouten op.
5. Lees de meetresultaten af van het scherm. De frequentie wordt ook op het display weergegeven bij het meten van AC-stroom.

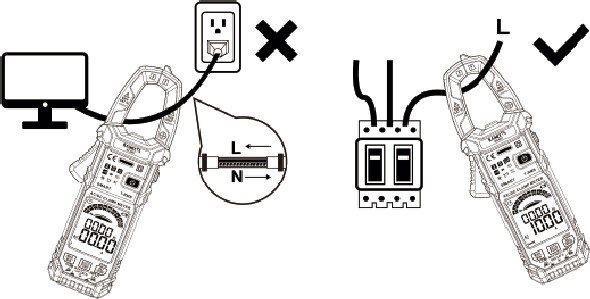

Opmerking

• Gebruik de stroomtang om één geleider te omsluiten.
• Als de toevoer- en retourgeleiders (bijv. L en N) worden gemeten, heffen de stromen elkaar op en wordt er geen meting weergegeven. De kabels van huishoudelijke apparaten bevatten meestal L- en N-geleiders. Een kabelscheider is vereist om met de stroomsonde te meten.
• Als meerdere toevoergeleiders (bijv. L1 en L2) worden gemeten, worden de stromen opgeteld.

AC-inschakelstroommeting

1. Druk op de knop om de voeding van de meter in te schakelen. Nadat de zelftest is voltooid, toont de meter "Auto" en gaat deze naar de slimme meetmodus.
2. Druk op de knop , zet de aanwijzer op en druk op de knop om de inschakelstroommeetfunctie te selecteren en het symbool "INRUSH" weer te geven.
3. Klem vervolgens de te testen geleider vast, laat de klemontgrendeling langzaam los totdat de klem volledig gesloten is. Als de geleider zich niet in het midden van de tang bevindt, treden er extra fouten op.
4. Schakel het geteste apparaat (zoals de motor) in, waarna het instrument de inschakelstroom meet.
5. Lees de meetresultaten af van het scherm.

Opmerking: Het meetbereik van de inschakelstroom is 5~600 A.

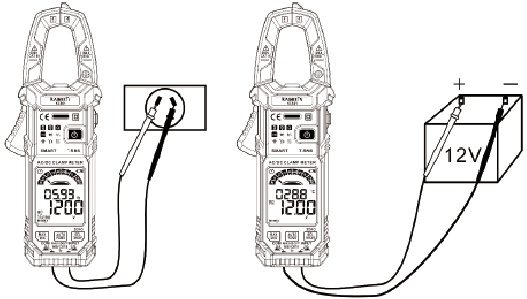

AC/DC-spanningsmeting

Spanningen boven 600 V (AC) / 600 V (DC) kunnen niet worden gemeten! Let bij het meten van hoogspanning extra op de veiligheid om elektrische schokken of letsel te voorkomen.

1. Druk op de knop om de voeding van de meter in te schakelen. Nadat de zelftest is voltooid, toont de meter "Auto" en gaat deze naar de slimme meetmodus.
2. Druk op de knop , zet de aanwijzer op "V" en druk op de knop om de AC- of DC-spanningsmeetfunctie te selecteren.
3. Steek de rode meetpen in de "INPUT"-aansluiting en de zwarte meetpen in de "COM"-aansluiting.
4. Plaats de meetpen op het gemeten circuit (parallel aansluiten op de gemeten voeding of het circuit).
5. Lees het meetresultaat af op het scherm. Wanneer de AC-spanning wordt gemeten, wordt de frequentie op het display weergegeven.

Frequentie- of duty cycle-metingen (Hz%)

1. Druk op de knop om de voeding van de meter in te schakelen. Nadat de zelftest is voltooid, toont de meter "'Auto" en gaat deze naar de slimme meetmodus.
2. Druk op de knop , zet de aanwijzer op de "Hz/%"-positie.
3. Steek de rode meetpen in de "INPUT"-aansluiting en de zwarte meetpen in de "COM"-aansluiting.
4. Sluit de meter parallel aan op de te testen voeding of belasting.
5. Lees het meetresultaat af op het scherm.

De spanningsmeetfrequentie van de "mV"-stand:

1. Bereik: 10 Hz ~ 2 kHz
2. Signaalgevoeligheid: >50 mV (RMS), sinusgolf

De spanningsmeetfrequentie van de "V"-stand:

1. Bereik: 10 Hz ~ 2 kHz
2. Signaalgevoeligheid: >0,5 mV (RMS), sinusgolf

De stroommeetfrequentie:

1. Bereik: 10 Hz ~ 2 kHz
2. Signaalgevoeligheid: >12 A (RMS) sinusgolf

De "Hz/%"-stand:

1. Frequentiebereik: 5 Hz ~ 10 MHz
2. Spanningsbereik: >2,5 V RMS (hoe hoger de frequentie, hoe hoger de spanning)

Opmerking: Overbelastingsbeveiliging: 250 V.

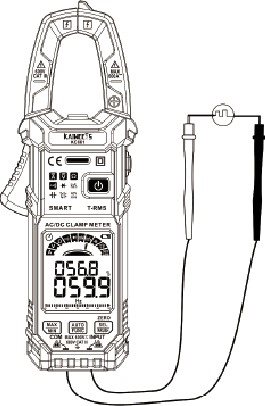

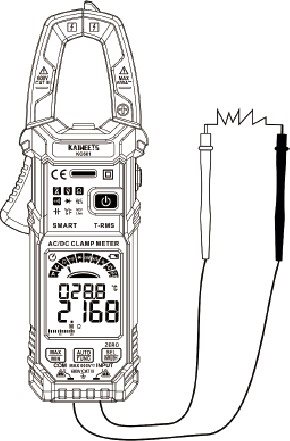

Weerstandsmeting Ω

1. Druk op de knop om de voeding van de meter in te schakelen. Nadat de zelftest is voltooid, toont de meter "Auto" en gaat deze naar de slimme meetmodus.
2. Druk op de knop , zet de aanwijzer op de "Ω"-positie.
3. Steek de rode meetpen in de "INPUT"-aansluiting en de zwarte meetpen in de "COM"-aansluiting.
4. Plaats de meetpen op het gemeten circuit of de weerstand.
5. Lees het meetresultaat af op het scherm.

Opmerking: Bij het meten van de weerstand op een circuit kan de gemeten waarde worden beïnvloed door andere circuits.

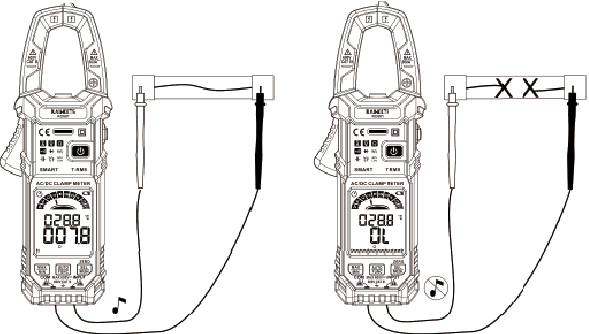

Continuïteitstest

1. Druk op de knop om de voeding van de meter in te schakelen. Nadat de zelftest is voltooid, toont de meter "'Auto" en gaat deze naar de slimme meetmodus.
2. Druk op de knop , zet de aanwijzer op de " "-positie.
3. Steek de rode meetpen in de "INPUT"-aansluiting en de zwarte meetpen in de "COM"-aansluiting.
4. Plaats de meetpen op het gemeten circuit of de weerstand.
5. Als de weerstand of het circuit van de gemeten weerstand minder dan 50Ω is, klinkt de zoemer en gaat het alarmlampje branden.

Opmerking: Bij het meten van de weerstand op een circuit kan de gemeten waarde worden beïnvloed door andere circuits.

Testspanning ca. 1 V
Overbelastingsbeveiliging: 250 V

Diodetest

1. Druk op de knop om de voeding van de meter in te schakelen. Nadat de zelftest is voltooid, toont de meter "'Auto" en gaat deze naar de slimme meetmodus.
2. Druk op de knop , zet de aanwijzer op de " "-positie.
3. Steek de rode meetpen in de "INPUT"-aansluiting en de zwarte meetpen in de "COM"-aansluiting.
4. Raak de anode van de diode aan met de rode meetpen, de zwarte meetpen raakt de kathode van de diode aan.
5. Lees het meetresultaat af op het scherm.
6. Als de polariteit van de meetpen tegengesteld is aan de polariteit van de diode, toont de meter "OL", waarmee de anode en kathode kunnen worden onderscheiden.

Om elektrische schokken te voorkomen bij het testen van diodes in een circuit, moet u ervoor zorgen dat de stroomtoevoer naar het circuit is uitgeschakeld en dat alle condensatoren zijn ontladen.
Overbelastingsbeveiliging: 250 V

Capaciteitsmeting

1. Druk op de knop om de voeding van de meter in te schakelen. Nadat de zelftest is voltooid, toont de meter "Auto" en gaat deze naar de slimme meetmodus.
2. Druk op de knop , zet de aanwijzer op de ""-positie.
3. Steek de rode meetpen in de "INPUT"-aansluiting en de zwarte meetpen in de "COM"-aansluiting.
4. Plaats de meetpen op het gemeten circuit of de capaciteit.
5. Lees de meetresultaten af van het scherm nadat het display stabiel is.

Opmerking: Het duurt even voordat het stabiel is als u een grote capaciteit meet.

Overbelastingsbeveiliging: 250 V

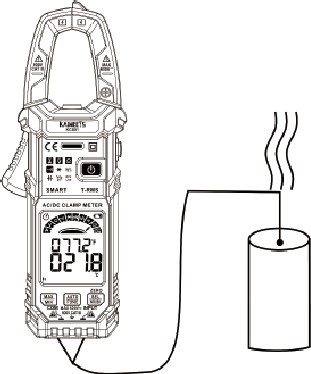

Temperatuurmeting

1. Druk op de knop om de voeding van de meter in te schakelen. Nadat de zelftest is voltooid, toont de meter "Auto" en gaat deze naar de slimme meetmodus.
2. Druk op de knop , zet de aanwijzer op de "^oC^oF"-positie.
3. Steek de K-type thermokoppel in het instrument, de positieve pool (rood) van de thermokoppel in de "INPUT"-aansluiting en de negatieve pool (zwart) in de "COM"-ingang.
4. Plaats de thermokoppel op het gemeten object en lees de resultaten af van het scherm.

Opmerking: Het duurt lang voordat het koude uiteinde van de thermokoppel in het instrument is hersteld om een thermisch evenwicht met de omgeving te bereiken.

Bij het meten van de temperatuur met een thermokoppel mag de meetpen van de thermokoppel het geladen object niet aanraken, anders kan het instrument beschadigd raken en elektrische schokken veroorzaken en persoonlijk letsel veroorzaken.

Contactloze AC-spanningsdetectie (NCV)

Verwijder bij gebruik van de NCV-functie de meetpen, anders wordt de detectiegevoeligheid beïnvloed.

1. Druk op de knop om de voeding van de meter in te schakelen. Nadat de zelftest is voltooid, toont de meter *Auto" en gaat deze naar de slimme meetmodus.
2. Druk op de knop , zet de aanwijzer op de "NCV/Live"-positie.
3. Vervolgens nadert de NCV-meetpen geleidelijk het gedetecteerde punt.
4. Wanneer het zwakke elektrische veldsignaal wordt geïnduceerd, wordt het symbool "--L" weergegeven, geeft de pieper een langzame pieptoon en gaat de groene LED-indicator branden.
5. Wanneer het sterke elektrische veldsignaal wordt geïnduceerd, wordt het symbool "--H" weergegeven, geeft de pieper een snelle pieptoon en gaat de rode LED-indicator branden.

Opmerking: Verwijder de meetsnoeren voordat u de NCV-functie gebruikt. Anders wordt de detectienauwkeurigheid beïnvloed.

Live-detectie

Verwijder de zwarte meetsnoer anders wordt de detectiegevoeligheid beïnvloed.

1. Druk op de knop om de voeding van de meter in te schakelen. Nadat de zelftest is voltooid, toont de meter *Auto" en gaat deze naar de slimme meetmodus.
2. Druk op de knop , zet de aanwijzer op de "NCV/Live"-positie en druk op de knop om de "Live"-meetfunctie te selecteren.
3. Steek de rode meetpen in de "INPUT"-aansluiting en verwijder de zwarte meetpen.
4. Plaats de rode meetpen op de te testen geleider.
5. Wanneer een lage spanning wordt gedetecteerd, wordt het teken "--L" weergegeven, geeft de zoemer een langzame pieptoon en gaat de groene LED branden.
6. Bij het meten van hoogspanning wordt het teken "--H" weergegeven, geeft de zoemer een snelle pieptoon en gaat de rode LED-indicator branden. Onder normale omstandigheden is de gedetecteerde lijn op dit moment de "LIVE"-lijn.

Specificatie

Display: 6000 tellers. Echte RMS
Frequentie display-update: ca. 3 HZ
Meetimpedantie: 10 MΩ (V-bereik)
Batterij: 3 x AAA (1,5 V)
Gewicht: ca. 240g
Afmeting: 199mm x 73mm x 74mm
Vervuilingsgraad: 2
Bedrijfstemperatuur: 0 tot +40 ^oC
Bedrijfsvochtigheid: <80%
Hoogte tijdens gebruik: 0 tot max. 2000 m
Opslagtemperatuur: -10 tot +60 ^oC
Luchtvochtigheid bij opslag: <70%

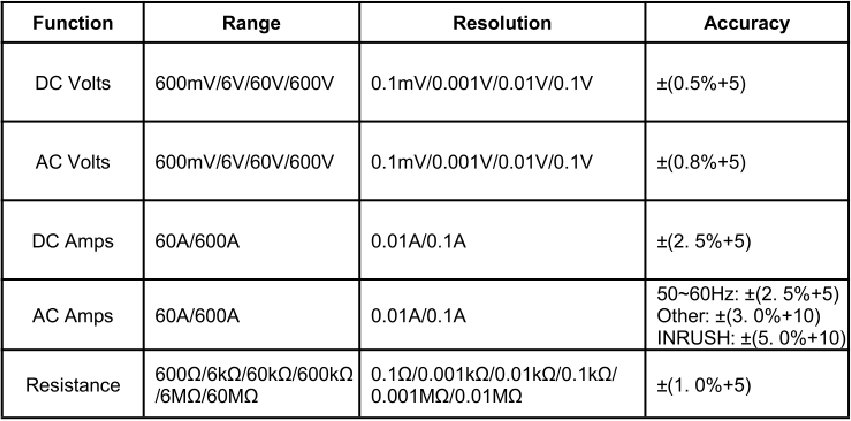

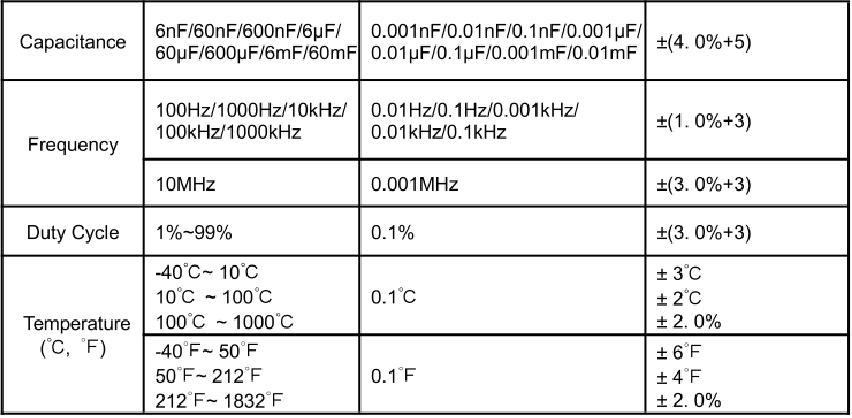

Parameterlijst

Referentieconditie: omgevingstemperatuur 18 ⁰C tot 28⁰C, de relatieve vochtigheid is niet meer dan 80%.
nauwkeurigheid: ± (% uitlezing + woord)

Onderhoud

• Om elektrische schokken te voorkomen, koppelt u de meetsnoeren los van de meter voordat u de achterklep verwijdert.
  Gebruik de meter nooit met de achterklep verwijderd.
• Reparaties of onderhoud die niet in deze handleiding worden beschreven, mogen alleen worden uitgevoerd door gekwalificeerd personeel.

• Om verontreiniging of statische schade te voorkomen, mag u de printplaat niet aanraken zonder de juiste statische beveiliging.
• Als de meter lange tijd niet wordt gebruikt, verwijder dan de batterij. Bewaar de meter niet in een omgeving met een hoge temperatuur of een hoge luchtvochtigheid.

De meter reinigen

• Om beschadiging van de meter te voorkomen, mag u geen schuurmiddelen of oplosmiddelen op dit instrument gebruiken.
• Reinig de meter periodiek door deze af te vegen met een vochtige doek en een mild reinigingsmiddel.
• Laat geen water in de behuizing komen. Dit kan leiden tot elektrische schokken of schade aan het instrument.
• Veeg de contacten in de contactdoos schoon met een schoon wattenstaafje dat is gedrenkt in alcohol.

Veiligheidsinformatie

Lees eerst

Om mogelijke elektrische schokken of persoonlijk letsel te voorkomen, dient u de volgende instructies op te volgen:

• Lees deze handleiding zorgvuldig door voordat u het instrument gebruikt en let op de veiligheidswaarschuwingsinformatie.
• Vermijd het gebruik van het instrument alleen.
• Meet nooit wisselstroom terwijl de meetsnoeren nog in de ingangsaansluitingen zitten.
• Gebruik de meter niet in natte of vuile omgevingen.
• Inspecteer de meetsnoeren voor gebruik.
  Gebruik ze niet als de isolatie is beschadigd of het metaal blootligt.
• Controleer de meetsnoeren op continuïteit. Vervang beschadigde meetsnoeren voor gebruik.
• Wees uiterst voorzichtig bij het werken in de buurt van blanke geleiders of stroomrails. Contact met de geleider kan leiden tot elektrische schokken.
• Breng niet meer aan dan de nominale spanning, zoals aangegeven op de meter, tussen de aansluitingen of tussen een aansluiting en de aarde.
• Verwijder de meetsnoeren van de meter voordat u de meterbehuizing opent.
• Gebruik de meter nooit met de achterklep verwijderd of de behuizing open.
• Verwijder nooit de achterklep of open de behuizing van een instrument zonder eerst de meetsnoeren of de bekken van een stroomvoerende geleider te verwijderen.
• Wees voorzichtig bij het werken met spanningen boven 30V ac RMS, 42V piek of 60M dc. Deze spanningen vormen een schokgevaar.
• Probeer geen spanning te meten die het maximale bereik van de Meter600V RMS zou kunnen overschrijden.
• Gebruik de meter niet in de buurt van explosief gas, damp of stof.
• Houd bij gebruik van sondes de vingers achter de vingerbeschermers.
• Maak bij het maken van elektrische verbindingen eerst de gemeenschappelijke meetsnoerverbinding voordat u de stroomvoerende meetsnoerverbinding maakt; koppel bij het loskoppelen eerst de stroomvoerende meetsnoerverbinding los voordat u de gemeenschappelijke meetsnoerverbinding loskoppelt.
• Schakel de stroom van het circuit uit en ontlaad alle hoogspanningscondensatoren voordat u de weerstand, continuïteit of diodes test.
• Controleer de werking van de meter bij een bekende bron voor en na gebruik.
