KAIWEETS KC602 - True-Rms Smart Clamp Meter Handleiding

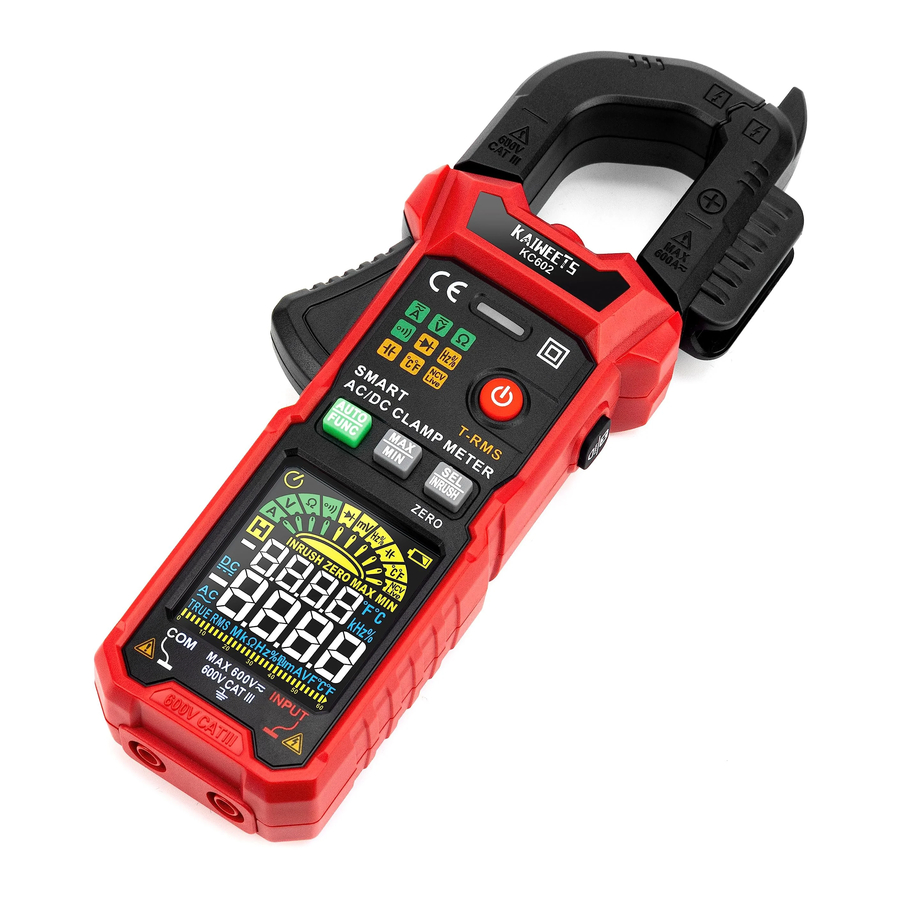

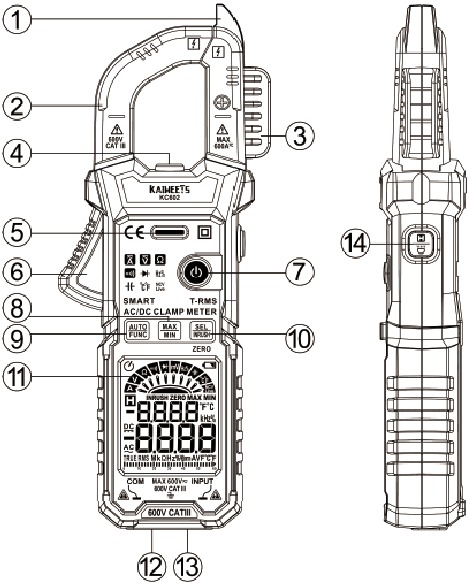

Productoverzicht

1. NCV Probe
2. Stroommeetklem
3. Testlead Opslag
4. Zaklamp
5. Alarm Indicator LED
6. Klemontgrendeling
7. Aan/uit-knop
8. MAX/MIN-knop
9. Auto-knop/Functie
10. ZERO/SEL/Inrush-knop
11. LCD-scherm
12. COM-aansluiting (zwarte testlead)
13. INPUT-aansluiting (rode testlead)
14. Data Hold/Zaklampknop

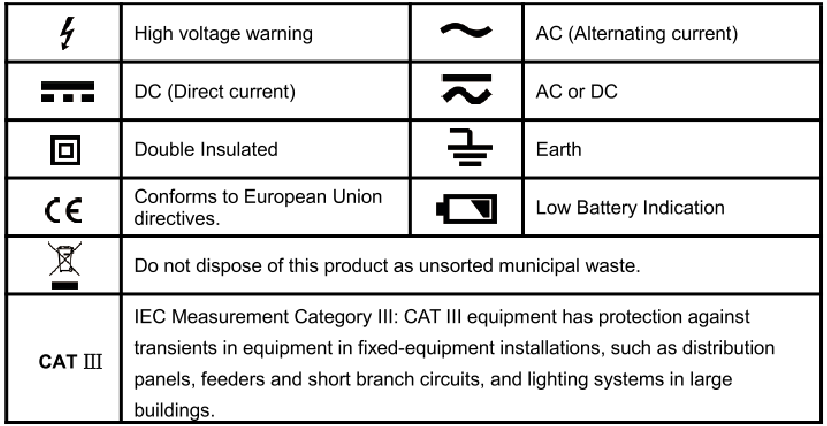

Symboolverklaring

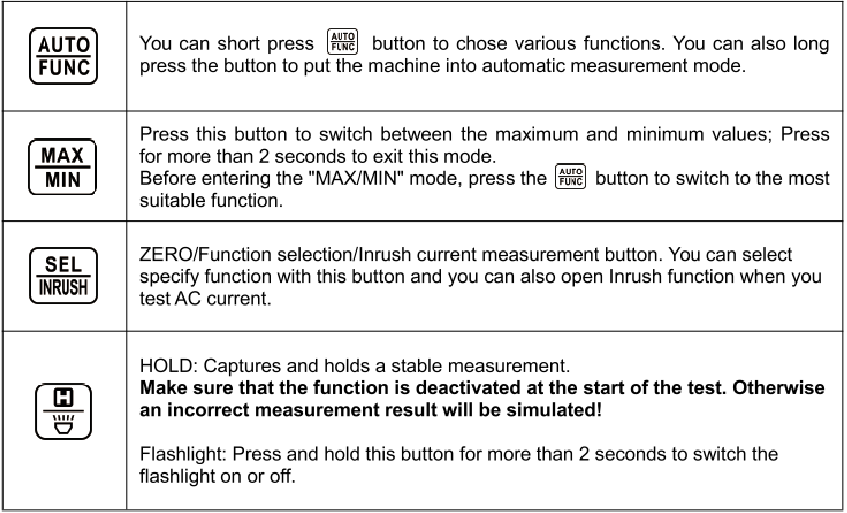

Functieknoppen

Geavanceerde functies

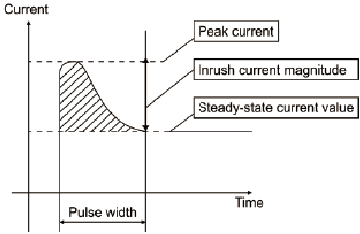

AC stroommeting met "Inrush" (Inschakelstroom) functie
Inschakelstroom is de momentane hoge ingangsstroom die wordt opgenomen door een voeding of elektrische apparatuur bij het inschakelen. Dit ontstaat door de hoge initiële stromen die nodig zijn om de condensatoren en inductoren of transformatoren op te laden.

Opmerking: De meettijd van de inschakelstroom is ongeveer 100ms.
Wanneer een elektrisch apparaat wordt ingeschakeld, is de inschakelstroom de piek of momentane stroomstoot die erin vloeit.

Bedieningsinstructies

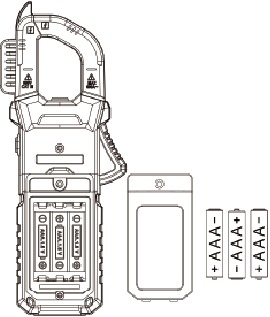

De batterijen plaatsen en vervangen

Vervang de batterijen onmiddellijk wanneer het symbool "" op het display verschijnt. Koppel de meter los van de stroombron. Verwijder de meetsnoeren van het meetapparaat, draai de schroeven aan de achterkant los en verwijder de onderste helft van de behuizing, vervang de oude batterijen en schroef de deksel weer vast.

De meter in- en uitschakelen

1. Houd de toets ongeveer 2 seconden ingedrukt om in te schakelen.
2. Wanneer de meting is voltooid, houdt u de toets ongeveer 2 seconden ingedrukt om de meter uit te schakelen.

Zaklamp aan/uit
Druk op de knop en houd deze langer dan 2 seconden ingedrukt om de zaklamp in of uit te schakelen.

Data hold (Gegevens vasthouden)
Druk op de knop om de data hold (gegevens vasthouden) functie in of uit te schakelen.

Automatische uitschakeling

Als er binnen 15 minuten na het opstarten geen handeling plaatsvindt, wordt de meter automatisch uitgeschakeld om batterij-energie te besparen.

Cancel Auto Power off (Automatisch uitschakelen annuleren)
Wanneer de meter is uitgeschakeld, houdt u de knop ingedrukt, schakelt u het instrument in en laat u de knop los. Het "" symbool verdwijnt en dat betekent dat de automatische uitschakelfunctie is geannuleerd.
De volgende keer dat u de machine opnieuw opstart, wordt de automatische uitschakelfunctie weer geactiveerd en toont het scherm het "" symbool.
Opmerking: Nadat de automatische uitschakelfunctie is uitgeschakeld, moet u de meter handmatig uitschakelen.

Kalibratie

1. De meter voert automatisch een zelftest uit wanneer hij wordt ingeschakeld en geeft "CAL" weer op het scherm, druk op dit moment niet op de klemontgrendeling om de klem te openen.
2. De zoemer piept "piep, piep, piep" om aan te geven dat de zelftest is voltooid.

Auto-ranging (Automatische bereikselectie)

1. Druk op de knop om de stroomvoorziening van de meter in te schakelen. Nadat de zelftest is voltooid, geeft de meter "Auto" weer en gaat hij naar de slimme meetmodus.
2. U hoeft de meetfunctie niet te selecteren, het instrument identificeert en meet automatisch de AC/DC-spanning, AC/DC-stroom, weerstand, continuïteit. Stroom wordt gemeten door de klem en voor de andere metingen moet de peninvoer worden gebruikt.
3. Lees de meetresultaten af van het scherm. De frequentie wordt weergegeven wanneer het AC-signaal wordt gemeten.

Opmerking 1:
Minimaal identificeerbare DC-stroom 0,8A.
Minimaal identificeerbare AC-stroom 0,5A.
Minimaal identificeerbare AC/DC-spanning 0,8V.
Opmerking 2: Prioriteit automatische identificatie: weerstand, DC-spanning, AC-spanning, DC-stroom, AC-stroom.

Testkabels aansluiten

Test niet als de leads niet goed zijn geplaatst.
Resultaten kunnen leiden tot intermitterende displayweergaven. Om een goede verbinding te garanderen, drukt u de leads stevig en volledig in de ingang.

Metingen

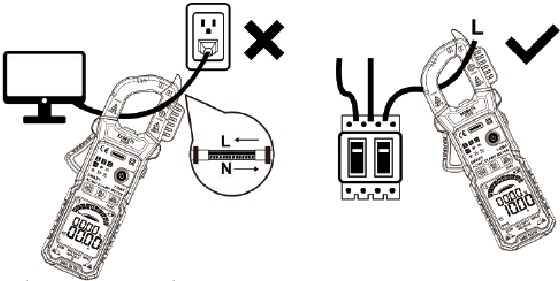

AC/DC stroommeting

Koppel bij het uitvoeren van stroommetingen de meetsnoeren los van de meter.

1. Druk op de knop om de stroomtoevoer van de meter in te schakelen. Nadat de zelftest is voltooid, geeft de meter "Auto" weer en gaat naar de slimme meetmodus.
2. Druk op de knop, zet de aanwijzer op "A", en druk op de knop om de AC- of DC-stroommeetfunctie te selecteren.
3. Als in de DC-stroommeting het weergavenummer niet nul is wanneer het instrument niet meet, houd dan de knop ingedrukt, dan geeft de meter "ZERO" weer en dan kunt u meten.
4. Druk op de ontgrendeling van de bek om de klem te openen, klem de geleider vast en laat deze los totdat de klem volledig gesloten is. Als de geleider zich niet in het midden van de tang bevindt, treden er fouten op.
5. Lees de meetresultaten af van het scherm. De frequentie wordt ook op het scherm weergegeven bij het meten van AC-stroom.

Opmerking

• Gebruik de stroomtang om één geleider te omringen.
• Als de toevoer- en retourgeleiders (bijv. L en N) worden gemeten, zullen de stromen elkaar opheffen en wordt er geen meting weergegeven. De kabels van huishoudelijke apparaten bevatten meestal L- en N-geleiders. Een kabelscheider is vereist om met de stroomprobe te meten.
• Als meerdere toevoergeleiders (bijv. L1 en L2) worden gemeten, tellen de stromen op.


AC inschakelstroommeting

1. Druk op de knop om de stroomtoevoer van de meter in te schakelen. Nadat de zelftest is voltooid, geeft de meter "Auto" weer en gaat naar de slimme meetmodus.
2. Druk op de knop, zet de aanwijzer op "A", en druk op de knop om de inschakelstroommeetfunctie te selecteren en het symbool "INRUSH" weer te geven.
3. Klem vervolgens de te testen geleider vast, laat de ontgrendeling van de bek langzaam los totdat de klem volledig gesloten is, als de geleider zich niet in het midden van de tang bevindt, treden er extra fouten op.
4. Schakel het geteste apparaat (zoals de motor) in, dan meet het instrument de inschakelstroom.
5. Lees de meetresultaten af van het scherm.

Opmerking: Het meetbereik van de inschakelstroom is 5 ~ 600A.

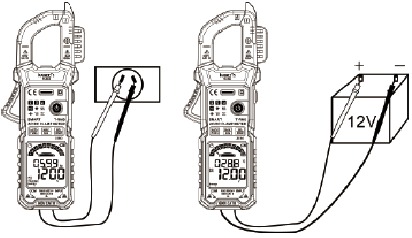

AC/DC spanningsmeting

Spanning boven 600 V (AC) / 600V (DC) kan niet worden gemeten! Wees bij het meten van hoogspanning extra voorzichtig om elektrische schokken of letsel te voorkomen.

1. Druk op de knop om de stroomtoevoer van de meter in te schakelen. Nadat de zelftest is voltooid, geeft de meter "Auto" weer en gaat naar de slimme meetmodus.
2. Druk op de knop, zet de aanwijzer op "V", en druk op de knop om de AC- of DC-spanningsmeetfunctie te selecteren.
3. Steek de rode meetpen in de "INPUT"-aansluiting, steek de zwarte meetpen in de "COM"-aansluiting.
4. Breng de meetpen in contact met het gemeten circuit (parallel aansluiten op de gemeten voeding of circuit).
5. Lees het meetresultaat af op het scherm. Wanneer de AC-spanning wordt gemeten, wordt de frequentie op het scherm weergegeven.

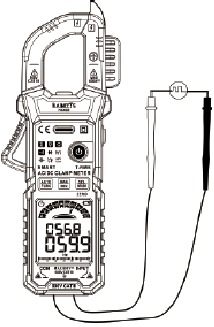

Frequentie- of duty cycle-metingen (Hz%)

1. Druk op de knop om de stroomtoevoer van de meter in te schakelen. Nadat de zelftest is voltooid, geeft de meter "Auto" weer en gaat naar de slimme meetmodus.
2. Druk op de knop, zet de aanwijzer op de "Hz/%"-positie.
3. Steek de rode meetpen in de "INPUT"-aansluiting, steek de zwarte meetpen in de "COM"-aansluiting.
4. Sluit de meter parallel aan op de voeding of belasting die moet worden getest.
5. Lees het meetresultaat af op het scherm.


De "mV" versnellingsspanningsmeetfrequentie:

1. Bereik: 10Hz ~ 2 kHz
2. Signaalgevoeligheid: >50mV (RMS), sinusgolf

De "V" versnellingsspanningsmeetfrequentie:

1. Bereik: 10Hz ~ 2 kHz
2. Signaalgevoeligheid: >0.5V(RMS), sinusgolf

De stroommeetfrequentie:

1. Bereik: 10Hz ~ 2 kHz
2. Signaalgevoeligheid: >12A(RMS), sinusgolf

De "Hz/%" versnelling:

1. Frequentiebereik: 5Hz ~ 10MHz
2. Spanningsbereik: >2.5V RMS (hoe hoger de frequentie, hoe hoger de spanning)

Opmerking: Overbelastingsbeveiliging: 250V.

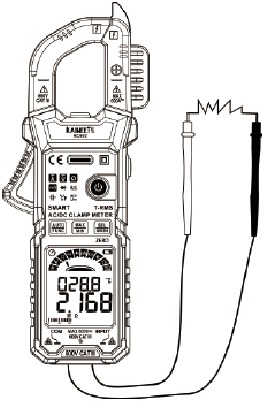

Weerstandsmeting Ω

1. Druk op de knop om de stroomtoevoer in te schakelen. Nadat de zelftest voltooid is, geeft de meter "'Auto" weer en gaat naar de slimme meetmodus.
2. Druk op de knop, zet de aanwijzer op de "Ω" positie.
3. Steek de rode meetpen in de "INPUT"-aansluiting, steek de zwarte meetpen in de "COM"-aansluiting.
4. Breng de meetpen in contact met het gemeten circuit of de weerstand.
5. Lees het meetresultaat af op het scherm.


Opmerking: Bij het meten van weerstand op een circuit kan de gemeten waarde worden beïnvloed door andere circuits.

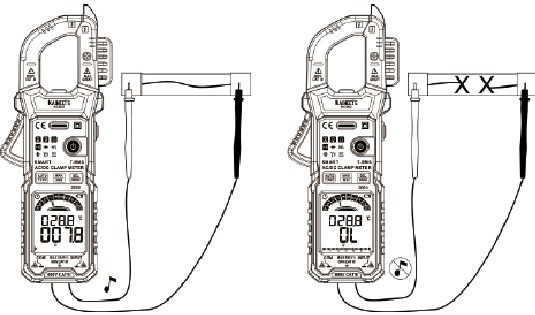

Continuïteitstest

1. Druk op de knop om de stroomtoevoer van de meter in te schakelen. Nadat de zelftest is voltooid, geeft de meter "Auto" weer en gaat naar de slimme meetmodus.
2. Druk op de knop, zet de aanwijzer op de "" positie.
3. Steek de rode meetpen in de "INPUT"-aansluiting, steek de zwarte meetpen in de "COM"-aansluiting.
4. Breng de meetpen in contact met het gemeten circuit of de weerstand.
5. Als de weerstand of het circuit van de gemeten weerstand minder dan 50Ω is, klinkt de zoemer en gaat het alarmlampje branden.


Opmerking: Bij het meten van weerstand op een circuit kan de gemeten waarde worden beïnvloed door andere circuits.
Testspanning ca. 1V
Overbelastingsbeveiliging: 250V

Diodetest

1. Druk op de knop om de stroomtoevoer van de meter in te schakelen. Nadat de zelftest is voltooid, geeft de meter "Auto" weer en gaat naar de slimme meetmodus.
2. Druk op de knop, zet de aanwijzer op de "" positie.
3. Steek de rode meetpen in de "INPUT"-aansluiting, steek de zwarte meetpen in de "COM"-aansluiting.
4. Raak de diode-anode aan met de rode meetpen, de zwarte meetpen maakt contact met de diode-kathode.
5. Lees het meetresultaat af op het scherm.
6. Als de meetpenpolariteit tegengesteld is aan de diode-polariteit, toont de meter "OL", die kan worden gebruikt om de anode en kathode te onderscheiden.

Om elektrische schokken te voorkomen bij het testen van diodes in een circuit, moet u ervoor zorgen dat de stroom naar het circuit is uitgeschakeld en dat alle condensatoren zijn ontladen.
Overbelastingsbeveiliging: 250V

Capaciteitsmeting

1. Druk op de knop om de stroomtoevoer van de meter in te schakelen. Nadat de zelftest is voltooid, geeft de meter "Auto" weer en gaat naar de slimme meetmodus.
2. Druk op de knop, zet de aanwijzer op de "" positie.
3. Steek de rode meetpen in de "INPUT"-aansluiting, steek de zwarte meetpen in de "COM"-aansluiting.
4. Breng de meetpen in contact met het gemeten circuit of de capaciteit.
5. Lees de meetresultaten af van het scherm nadat de weergave stabiel is.

Opmerking: Het duurt even voordat de weergave stabiel is wanneer u grote capaciteiten meet.
Overbelastingsbeveiliging: 250V

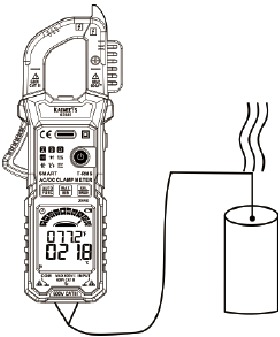

Temperatuurmeting

1. Druk op de knop om de stroomtoevoer van de meter in te schakelen. Nadat de zelftest is voltooid, geeft de meter "Auto" weer en gaat naar de slimme meetmodus.
2. Druk op de knop, zet de aanwijzer op de "" positie.
3. Steek de K-type thermokoppel in het instrument, de positieve pool (rood) van de thermokoppel in de "INPUT"-aansluiting, en de negatieve pool (zwart) in de "COM"-ingang.
4. Breng de thermokoppelprobe in contact met het gemeten object en lees de resultaten af van het scherm.


Opmerking: Het duurt lang voordat het koude uiteinde van de thermokoppel in het instrument is hersteld om een thermisch evenwicht met de omgeving te bereiken.

Bij het meten van de temperatuur met een thermokoppel mag de probe van de thermokoppel het geladen object niet aanraken, anders kan dit het instrument beschadigen en elektrische schokken veroorzaken en persoonlijk letsel veroorzaken.

Contactloze AC-spanningsdetectie (NCV)

Verwijder bij het gebruik van de NCV-functie de meetpen, anders wordt de detectiegevoeligheid beïnvloed.

1. Druk op de knop om de stroomtoevoer van de meter in te schakelen. Nadat de zelftest is voltooid, geeft de meter "Auto" weer en gaat naar de slimme meetmodus.
2. Druk op de knop, zet de aanwijzer op de "NCV/Live"-positie.
3. Vervolgens nadert de NCV-probe geleidelijk het gedetecteerde punt.
4. Wanneer het zwakke elektrische veldsignaal wordt geïnduceerd, wordt het "--L" symbool weergegeven, geeft de pieptoon een langzame pieptoon af en gaat de groene LED-indicator branden.
5. Wanneer het sterke elektrische veldsignaal wordt geïnduceerd, wordt het "--H" symbool weergegeven, geeft de pieptoon een snelle pieptoon af en gaat de rode LED-indicator branden.

Opmerking: Verwijder de meetsnoeren voordat u de NCV-functie gebruikt. Anders wordt de detectienauwkeurigheid beïnvloed.

Live detectie

Verwijder de zwarte meetpen, anders wordt de detectiegevoeligheid beïnvloed.

1. Druk op de knop om de stroomtoevoer van de meter in te schakelen. Nadat de zelftest is voltooid, geeft de meter "Auto" weer en gaat naar de slimme meetmodus.
2. Druk op de knop, zet de aanwijzer op de "NCV/Live"-positie en druk op de knop om de "Live" meetfunctie te selecteren.
3. Steek de rode meetpen in de "INPUT"-aansluiting en verwijder de zwarte meetpen.
4. Breng de rode meetpen in contact met de te testen geleider
5. Wanneer een lage spanning wordt gedetecteerd, wordt het teken "---L" weergegeven, geeft de zoemer een langzame pieptoon af en gaat de groene LED branden.
6. Wanneer een hoge spanning wordt gemeten, wordt het teken "--H" weergegeven, geeft de zoemer een snelle pieptoon af en gaat de rode LED-indicator branden. Onder normale omstandigheden is de gedetecteerde lijn op dit moment de "LIVE"-lijn (onder spanning staande lijn).

Specificatie

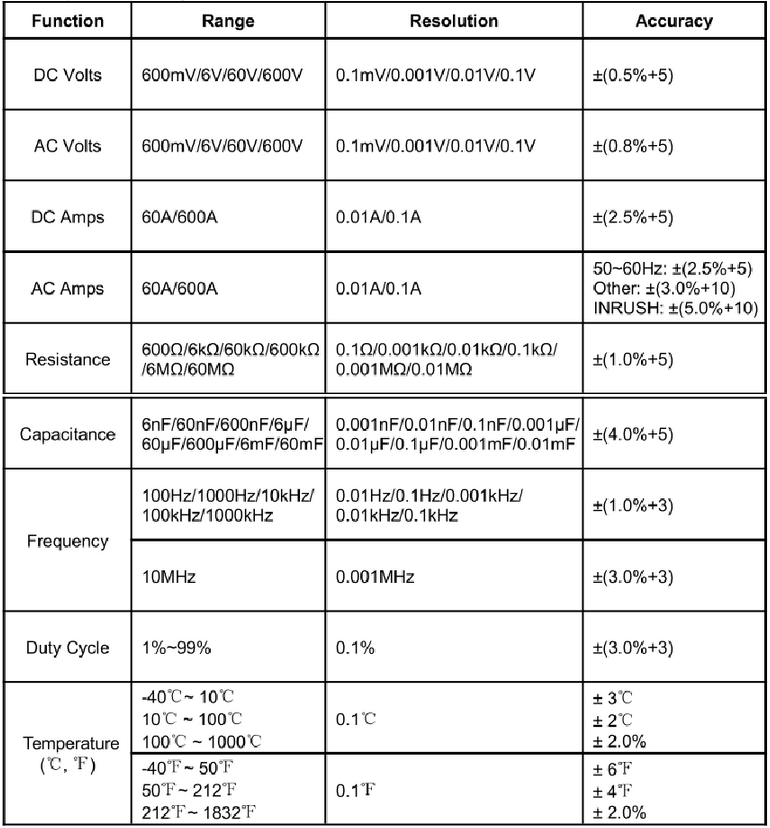

Parameterlijst

Referentieconditie: de omgevingstemperatuur 18°C tot 28°C, de relatieve vochtigheid is niet meer dan 80%.
nauwkeurigheid: ± (% uitlezing + woord)

Onderhoud

• Om elektrische schokken te voorkomen, koppelt u de meetsnoeren los van de meter voordat u de achterklep verwijdert. Gebruik de meter nooit met de achterklep verwijderd.
• Reparaties of onderhoud die niet in deze handleiding worden beschreven, mogen alleen worden uitgevoerd door gekwalificeerd personeel.

• Om besmetting of statische schade te voorkomen, mag u de printplaat niet aanraken zonder de juiste statische bescherming.
• Als de meter lange tijd niet wordt gebruikt, verwijder dan de batterij. Bewaar de meter niet in een omgeving met een hoge temperatuur of een hoge luchtvochtigheid.

De meter schoonmaken

• Om schade aan de meter te voorkomen, mag u geen schuurmiddelen of oplosmiddelen op dit instrument gebruiken.
• Maak de meter periodiek schoon door hem af te vegen met een vochtige doek en een mild reinigingsmiddel.
• Zorg ervoor dat er geen water in de behuizing komt. Dit kan leiden tot elektrische schokken of schade aan het instrument.
• Veeg de contacten in de fitting schoon met een schoon wattenstaafje dat in alcohol is gedrenkt.

Veiligheidsinformatie

Eerst lezen
Om mogelijke elektrische schokken of persoonlijk letsel te voorkomen, dient u de volgende instructies op te volgen:

• Lees deze handleiding aandachtig door voordat u het instrument gebruikt en let op de veiligheidswaarschuwingsinformatie.
• Vermijd het gebruik van het instrument alleen.
• Meet nooit AC-stroom terwijl de meetsnoeren nog in de ingangsaansluitingen zitten.
• Gebruik de meter niet in natte of vuile omgevingen.
• Inspecteer de meetsnoeren voor gebruik. Gebruik ze niet als de isolatie beschadigd is of het metaal blootligt.
• Controleer de meetsnoeren op continuïteit. Vervang beschadigde meetsnoeren voor gebruik.
• Wees uiterst voorzichtig bij het werken in de buurt van blanke geleiders of stroomrails. Contact met de geleider kan leiden tot elektrische schokken.
• Breng niet meer aan dan de nominale spanning, zoals aangegeven op de meter, tussen de aansluitingen of tussen een aansluiting en de aarde.
• Verwijder de meetsnoeren van de meter voordat u de meterbehuizing opent.
• Gebruik de meter nooit met de achterklep verwijderd of de behuizing open.
• Verwijder nooit de achterklep of open de behuizing van een instrument zonder eerst de meetsnoeren of de bekken van een stroomvoerende geleider te verwijderen.
• Wees voorzichtig bij het werken met spanningen boven 30\/ ac RMS, 42V ac piek of 60\/ dc. Deze spanningen vormen een schokgevaar.
• Probeer geen spanning te meten die het maximale bereik van de Meter600V RMS zou kunnen overschrijden.
• Gebruik de meter niet in de buurt van explosief gas, damp of stof.
• Houd bij het gebruik van sondes de vingers achter de vingerbeschermers.
• Sluit bij het maken van elektrische aansluitingen eerst de gemeenschappelijke meetsnoer aan voordat u de stroomvoerende meetsnoer aansluit; koppel bij het loskoppelen eerst de stroomvoerende meetsnoer los voordat u de gemeenschappelijke meetsnoer loskoppelt.
• Koppel de stroom van het circuit los en ontlaad alle hoogspanningscondensatoren voordat u de weerstand, continuïteit of dioden test.
• Controleer de werking van de meter bij een bekende bron voor en na gebruik.
