Black & Decker BEBL750 - BLOWER Handleiding

ONDERDELEN

Wijzig nooit het elektrische gereedschap of een onderdeel ervan. Dit kan leiden tot schade of persoonlijk letsel.

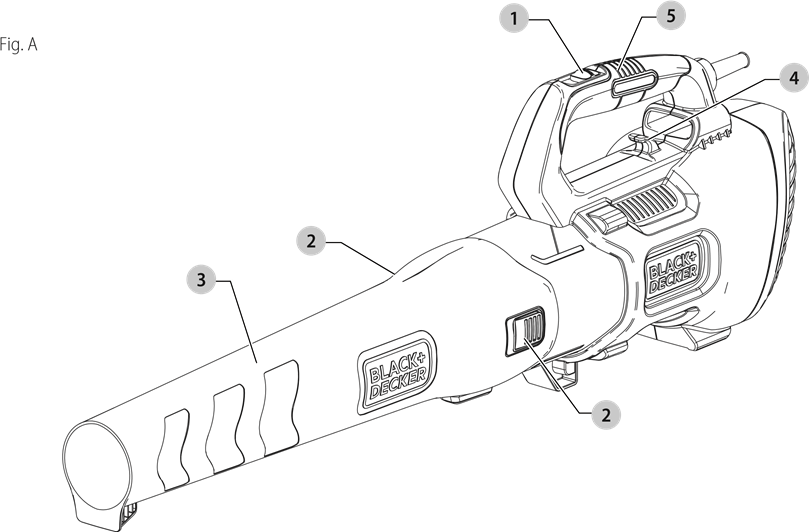

Raadpleeg figuur A aan het begin van deze handleiding voor een volledige lijst van onderdelen.

BEOOGD GEBRUIK

Dit apparaat is ontworpen voor huishoudelijke buitentoepassingen als bladblazer.

NIET gebruiken in natte omstandigheden of in de buurt van ontvlambare vloeistoffen of gassen.

NIET toestaan dat kinderen in contact komen met het gereedschap.

Toezicht is vereist wanneer onervaren gebruikers dit gereedschap gebruiken.

MONTAGE EN AANPASSINGEN

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en trekt u de stekker uit het stopcontact voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

Montage Blaaspijp

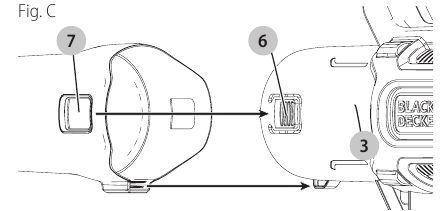

• Om de blaaspijp 3 aan het motorhuis te bevestigen, lijnt u de pen 6 aan de onderkant van het motorhuis uit met de inkeping 7 aan de onderkant van de opening van de blaaspijp, zoals weergegeven in fig. C.

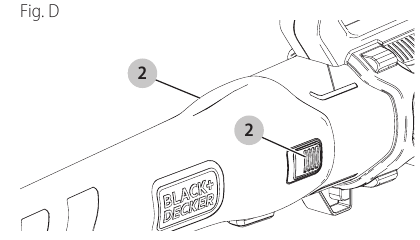

• Duw de blaaspijp op het motorhuis totdat de pijpvergrendelingen 2 de blaaspijp vastgrijpen en een hoorbare klik klinkt.
• Trek aan de pijp om er zeker van te zijn dat deze stevig op zijn plaats zit.
• Om de pijp te verwijderen, drukt u de twee pijpvergrendelingen 2 in en trekt u de pijp eraf, zoals weergegeven in fig. D.


WERKING

Gebruik de bladblazer niet zonder dat de blaaspijp stevig op zijn plaats zit. Reik nooit in de behuizing via het pijpgat.

Draag altijd een veiligheidsbril. Draag een filtermasker als het werk stoffig is. Het gebruik van rubberen handschoenen en stevig schoeisel wordt aanbevolen bij het werken in de buitenlucht. Alleen voor huishoudelijk gebruik.

Snijgevaar. Wanneer u het gereedschap uitschakelt, wacht u 10 seconden totdat de ventilator is gestopt met draaien voordat u de blaaspijp verwijdert.

• Schakel altijd uit en verwijder de stekker uit het stopcontact wanneer:
  • Het netsnoer beschadigd of verstrikt is geraakt.
  • U de bladblazer onbeheerd achterlaat.
  • Een verstopping opheft.
  • De bladblazer controleert, afstelt, reinigt of eraan werkt.
• Gebruik de bladblazer alleen bij daglicht of goed kunstlicht.

In- en uitschakelen

Gebruik beide handen om het product stevig vast te pakken bij het inschakelen.

Richt de uitlaat van het apparaat niet op uzelf of omstanders.

Snijgevaar. Wanneer u het gereedschap uitschakelt, wacht u 10 seconden totdat de ventilator is gestopt met draaien voordat u de blaaspijp verwijdert.

Uw bladblazer is uitgerust met een aan/uit-schakelaar (ON/OFF switch) met 2 snelheden die zich boven op de handgreep van het motorhuis 5 bevindt.

• Om de bladblazer IN te schakelen, schuift u de AAN/UIT 1-schakelaar naar voren naar stand 1, zoals weergegeven in Fig. L.
• Om de bladblazer op hoge snelheid te laten werken, schuift u de AAN/UIT 1-schakelaar naar voren naar stand 2, zoals weergegeven in Fig. L.
• Om de bladblazer uit te schakelen, schuift u de AAN/UIT 1-schakelaar terug, zoals weergegeven in Fig. E.


Snoerhouder

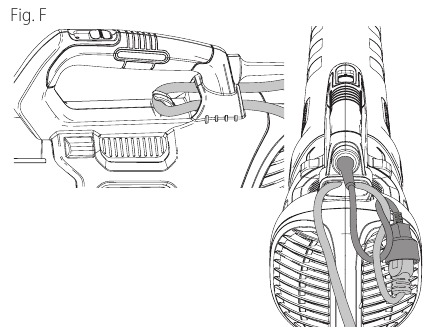

• Een snoerhouder is ingebouwd in de achterkant van het motorhuis. Het kan op twee verschillende manieren worden gebruikt:
• Om de snoerhouder te gebruiken zoals weergegeven in Fig. F, maakt u een lus met het verlengsnoer. Schuif de verlengsnoerlus door de achterkant van het motorhuis en haak het verlengsnoer onder de houder. Steek vervolgens het snoer van het motorhuis in het verlengsnoer.

• Om de snoerhouder te gebruiken zoals weergegeven in Fig. F, maakt u een lus met het verlengsnoer. Schuif de verlengsnoerlus door de achterkant van het motorhuis en haak het verlengsnoer onder de houder. Lus vervolgens het verlengsnoer over het snoer van het motorhuis en steek de twee uiteinden in elkaar.

Gebruik

Zorg ervoor dat het product is uitgeschakeld en losgekoppeld van de stroomvoorziening.

• Sluit het snoer op het motorhuis aan op de stroomvoorziening (Fig. F).
• Houd de blaaspijp ongeveer 180 mm (7 inch) boven de grond, zet de bladblazer aan en ga langzaam vooruit met een veegbeweging van links naar rechts, waarbij u het verzamelde vuil/bladeren voor u houdt, zoals weergegeven in Fig. G.


ONDERHOUD

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en trekt u de stekker uit het stopcontact voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

Reinigen

Gebruik nooit oplosmiddelen of andere agressieve chemicaliën voor het reinigen van de niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen de plastic materialen die in deze onderdelen worden gebruikt, verzwakken. Gebruik een doek die alleen is bevochtigd met water en milde zeep. Laat nooit vloeistof in het gereedschap komen; dompel nooit een onderdeel van het gereedschap onder in een vloeistof.

ELEKTRISCH GEVAAR. GIET OF SPUIT GEEN WATER OP HET GEREEDSCHAP OM HET SCHOON TE MAKEN.

Gebruik alleen milde zeep en een vochtige doek om het gereedschap schoon te maken. Laat nooit vloeistof in het gereedschap komen; dompel nooit een onderdeel van het gereedschap onder in een vloeistof.

Bewaar het gereedschap niet op of naast meststoffen of chemicaliën. Dergelijke opslag kan leiden tot snelle corrosie van de metalen onderdelen.

Om de VEILIGHEID en BETROUWBAARHEID van het product te garanderen, moeten reparaties, onderhoud en afstelling (anders dan die in deze handleiding worden vermeld) worden uitgevoerd door erkende servicecentra of ander gekwalificeerd servicepersoneel, waarbij altijd identieke vervangingsonderdelen worden gebruikt.

Accessoires

Aanbevolen accessoires voor gebruik met uw gereedschap zijn verkrijgbaar bij uw plaatselijke dealer of erkend servicecentrum.

Als u hulp nodig hebt met betrekking tot accessoires, kunt u bellen met:
1–800–544–6986.

Reparaties

Online registreren

Bedankt voor uw aankoop. Registreer uw product nu voor:

• GARANTIESERVICE: Het registreren van uw product helpt u om een efficiëntere garantieservice te verkrijgen als er een probleem is met uw product.
• CONFIRMATIE VAN EIGENDOM: In geval van een verzekeringsverlies, zoals brand, overstroming of diefstal, dient uw registratie van eigendom als uw aankoopbewijs.
• VOOR UW VEILIGHEID: Door uw product te registreren, kunnen we contact met u opnemen in het onwaarschijnlijke geval dat een veiligheidsmelding vereist is onder de Federal Consumer Safety Act.

Registreer online op www.blackanddecker.com/register.

PROBLEEMOPLOSSING

Voor hulp bij uw product kunt u onze website www.blackanddecker.com bezoeken voor de locatie van het servicecentrum bij u in de buurt of bel de BLACK+DECKER-hulplijn op: 1–800–544–6986.

Definities: veiligheidswaarschuwingssymbolen en -woorden

Deze handleiding gebruikt de volgende veiligheidswaarschuwingssymbolen en -woorden om u te waarschuwen voor gevaarlijke situaties en uw risico op persoonlijk letsel of schade aan eigendommen.

Geeft een onmiddellijk gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, zou kunnen leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

(Gebruikt zonder woord) Geeft een veiligheidsgerelateerd bericht aan.
OPMERKING: Geeft een praktijk aan die geen verband houdt met persoonlijk letsel en die, indien niet vermeden, kan leiden tot schade aan eigendommen.

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Lees de handleiding om het risico op letsel te verminderen.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van elektrisch gereedschap moeten altijd elementaire veiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen, waaronder de volgende.

Om het risico op brand, elektrische schokken of letsel te verminderen:

• Lees en begrijp vóór elk gebruik alle veiligheidsinstructies en andere informatie in deze handleiding.
• Bewaar deze instructies en lees ze regelmatig door vóór gebruik en bij het instrueren van anderen.
• Richt de uitgang van het apparaat niet op uzelf of omstanders.
• Houd lang haar en losse kleding uit de buurt van openingen en bewegende onderdelen.

  Sommige soorten stof die door dit product worden verspreid, bevatten chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:
  • verbindingen in meststoffen
  • verbindingen in insecticiden, herbiciden en pesticiden
  • kristallijn silica in stof van zandstralen of het zagen van bakstenen, mortel, beton en andere metselwerkproducten, en
  • arseen en chroom uit chemisch behandeld hout. Om uw blootstelling aan deze chemicaliën te verminderen, draagt u goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.
    LEES ALLE INSTRUCTIES EN BEGRIJP ZE VOORDAT U DIT APPARAAT GEBRUIKT
• Plaats de uitlaat van de blazer NIET in de buurt van ogen of oren tijdens het gebruik.
• BEWAAR NIET-GEBRUIKTE APPARATEN. Wanneer het apparaat niet in gebruik is, moet het worden opgeslagen op een droge, hoge of afgesloten plaats - buiten het bereik van kinderen.
• REIK NIET TE VER. Zorg te allen tijde voor een goede houding en evenwicht.
• ONDERHOUD HET APPARAAT MET ZORG. Houd het apparaat schoon voor de beste en veiligste prestaties. Volg de instructies voor het juiste onderhoud.
• Probeer de blazer NIET te repareren. Om de veiligheid en betrouwbaarheid van het product te garanderen, moeten reparaties, onderhoud en aanpassingen worden uitgevoerd door BLACK+DECKER-servicecentra of erkende servicecentra, waarbij altijd BLACK+DECKER-vervangingsonderdelen worden gebruikt.
• Gebruik de blazer NIET in een gasvormige of explosieve atmosfeer. Motoren in deze apparaten veroorzaken normaal gesproken vonken, en de vonken kunnen dampen ontsteken.
• VERMIJD GEVAARLIJKE OMGEVINGSOMSTANDIGHEDEN – Gebruik geen elektrische apparaten in vochtige of natte omgevingen. Gebruik het apparaat niet in de regen.
• BLIJF ALERT - Let op wat u doet. Gebruik uw gezond verstand. Gebruik het apparaat niet als u moe bent.
• GEBRUIK HET JUISTE APPARAAT – Gebruik dit apparaat niet voor een andere klus dan waarvoor het bedoeld is.
• WEES EXTRA VOORZICHTIG bij het schoonmaken op trappen.
• NIET toestaan dat het als speelgoed wordt gebruikt. Nauwlettend toezicht is noodzakelijk wanneer het door of in de buurt van kinderen wordt gebruikt. Niet aanbevolen voor gebruik door kinderen.
• Probeer geen verstoppingen uit het apparaat te verwijderen zonder eerst de stekker uit het stopcontact te halen.
• GEBRUIK ALLEEN zoals beschreven in deze handleiding. Gebruik alleen de door de fabrikant aanbevolen hulpstukken.
• Steek GEEN voorwerpen in openingen. Niet gebruiken met een geblokkeerde opening; houd vrij van stof, pluisjes, haar en alles wat de luchtstroom kan verminderen.
• HOUD haar, losse kleding, vingers en alle lichaamsdelen uit de buurt van openingen en bewegende onderdelen.
• Dompel geen enkel onderdeel van het apparaat onder in vloeistof.
• HOUD KINDEREN, OMSTANDERS EN DIEREN UIT DE BUURT van het werkgebied, minimaal 10 meter (30 voet) bij het starten of bedienen van het apparaat.
• INSPECTEER HET GEBIED voordat u het apparaat gebruikt. Verwijder alle vuil en harde voorwerpen, zoals stenen, glas, draad, enz., die kunnen terugkaatsen, worden weggegooid of anderszins letsel of schade kunnen veroorzaken tijdens het gebruik.
• Laat het apparaat NIET achter wanneer het is aangesloten. Haal de stekker uit het stopcontact wanneer het niet in gebruik is en vóór onderhoud.
• NIET gebruiken met een beschadigd snoer of stekker. Als het apparaat niet naar behoren werkt, is gevallen, beschadigd, buiten is achtergelaten of in water is gevallen, breng het dan terug naar een servicecentrum.
• NIET aan het snoer trekken of dragen, het snoer als handvat gebruiken of het snoer langs scherpe randen of hoeken trekken. Houd het snoer uit de buurt van verwarmde oppervlakken.
• Haal de stekker NIET uit het stopcontact door aan het snoer te trekken. Om de stekker uit het stopcontact te halen, pakt u de stekker vast, niet het snoer.
• Raak de stekker of het apparaat niet aan met natte handen.
• Schakel alle bedieningselementen uit voordat u de stekker uit het stopcontact haalt.
• Dit apparaat is voorzien van dubbele isolatie. Gebruik alleen identieke vervangingsonderdelen. Zie de instructies voor het onderhoud van dubbel geïsoleerde apparaten.
• Om het risico op elektrische schokken te verminderen, uitsluitend gebruiken met een verlengsnoer dat bedoeld is voor gebruik buitenshuis, zoals SJW of SJTW.
• Zorg ervoor dat uw verlengsnoer in goede staat verkeert en de juiste maat heeft voor uw apparaat. De onderstaande tabel met minimale draaddikte voor snoerensets toont de juiste maat die u moet gebruiken, afhankelijk van de snoerlengte en het ampèrage op het typeplaatje. Gebruik bij twijfel de volgende zwaardere draaddikte. Hoe kleiner het draadnummer, hoe zwaarder het snoer. Een te klein verlengsnoer veroorzaakt een spanningsval in de leiding, wat resulteert in vermogensverlies en oververhitting
• Onderhoud het apparaat met zorg – Inspecteer verlengsnoeren regelmatig en vervang ze indien beschadigd.
• Om het risico op loskoppelen van het apparaatsnoer van het verlengsnoer tijdens bedrijf te verminderen:
  • Maak een knoop zoals weergegeven in afbeelding B;
    of
  • Gebruik een van de stekker-contactdoos bevestigingsriemen of connectoren die in deze handleiding worden beschreven.
    OF
  • Maak het verlengsnoer vast aan de stekker van het apparaat zoals weergegeven of beschreven in de bedieningsinstructies. afb. B


    Om het risico op persoonlijk letsel als gevolg van een losse elektrische verbinding tussen de stekker van het apparaat en het verlengsnoer te verminderen, bevestigt u de stekker van het apparaat stevig en volledig aan het verlengsnoer. Controleer de verbinding regelmatig tijdens het gebruik om er zeker van te zijn dat deze volledig is bevestigd. Gebruik geen verlengsnoer dat een losse verbinding geeft. Een losse verbinding kan leiden tot oververhitting, brand en verhoogt het risico op brandwonden.

    Draag tijdens gebruik altijd de juiste persoonlijke gehoorbescherming die voldoet aan ANSI S12.6 (S3.19). Onder bepaalde omstandigheden en gebruiksduur kan lawaai van dit product bijdragen aan gehoorverlies.

    Draag ALTIJD een veiligheidsbril. Een gewone bril is GEEN veiligheidsbril. Gebruik ook een gezichts- of stofmasker als het werk stoffig is. DRAAG ALTIJD GECERTIFICEERDE VEILIGHEIDSAPPARATUUR:
    • ANSI Z87.1 oogbescherming (CAN/CSA Z94.3),
    • ANSI S12.6 (S3.19) gehoorbescherming,
    • NIOSH/OSHA/MSHA ademhalingsbescherming.

      Om het risico op elektrische schokken te verminderen; niet blootstellen aan regen. Binnen opslaan.
  •
    Snijgevaar. Schakel het apparaat uit en haal de stekker uit het stopcontact en wacht tot de ventilator stopt of minstens 10 seconden voordat u de blazer- of vacuümbuisassemblages verwijdert.

Onderhoud van dubbel geïsoleerde apparaten
Een dubbel geïsoleerd apparaat is gemarkeerd met een of meer van de volgende aanduidingen: De woorden "DUBBELE ISOLATIE" of "DUBBEL GEÏSOLEERD" of het dubbele isolatiesymbool .
Uw blazer is dubbel geïsoleerd om u extra veiligheid te bieden. In een dubbel geïsoleerd apparaat zijn twee isolatiesystemen aangebracht in plaats van aarding. Een dubbel geïsoleerd apparaat is niet voorzien van een aardingsvoorziening, noch mag er een middel voor aarding aan het apparaat worden toegevoegd. Het onderhoud van een dubbel geïsoleerd apparaat vereist uiterste zorg en kennis van het systeem en mag alleen worden uitgevoerd door gekwalificeerd servicepersoneel. Vervangingsonderdelen voor een dubbel geïsoleerd apparaat moeten identiek zijn aan de onderdelen die ze vervangen. Een dubbel geïsoleerd apparaat is gemarkeerd met de woorden dubbel geïsoleerd of "dubbele isolatie". Het symbool (vierkant binnen een vierkant) kan ook op het apparaat zijn aangebracht.

Veiligheidsregels en instructies: Verlengsnoeren

Dubbel geïsoleerd gereedschap heeft 2-aderige snoeren en kan worden gebruikt met 2-aderige of 3-aderige verlengsnoeren. Er mogen alleen verlengsnoeren met een ronde mantel worden gebruikt, en we raden aan dat ze worden vermeld door Underwriters Laboratories (U.L.) (C.S.A. in Canada). Als het verlengsnoer buiten wordt gebruikt, moet het snoer geschikt zijn voor gebruik buitenshuis. Elk snoer dat als buiten wordt gemarkeerd, kan ook worden gebruikt voor binnenwerk.

Een verlengsnoer moet een adequate draaddikte (AWG of American Wire Gauge) hebben voor de veiligheid, en om verlies van vermogen en oververhitting te voorkomen. Hoe kleiner het draadnummer, hoe groter de capaciteit van de kabel, dat wil zeggen dat 16 gauge meer capaciteit heeft dan 18 gauge. Wanneer meer dan één verlengsnoer wordt gebruikt om de totale lengte te vormen, zorg er dan voor dat elk afzonderlijk verlengsnoer ten minste de minimale draaddikte bevat. Inspecteer een verlengsnoer voordat u het gebruikt op losse of blootliggende draden, beschadigde isolatie en defecte fittingen. Voer de nodige reparaties uit of vervang het snoer indien nodig.

Minimale draaddikte voor snoerensets

Veiligheidsregels en instructies: Gepolariseerde stekker

Om het risico op elektrische schokken te verminderen, heeft deze apparatuur een gepolariseerde stekker (het ene blad is breder dan het andere). Deze apparatuur moet worden gebruikt met een geschikt gepolariseerd 2-aderig of 3-aderig verlengsnoer. Gepolariseerde aansluitingen passen maar op één manier in elkaar. Zorg ervoor dat het contactdoosuiteinde van het verlengsnoer grote en kleine bladgleufbreedtes heeft. Als de stekker niet volledig in het verlengsnoer past, draait u de stekker om. Als het nog steeds niet past, schaf dan een geschikt verlengsnoer aan. Als het verlengsnoer niet volledig in het stopcontact past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. Verander de gereedschapsstekker of het verlengsnoer op geen enkele manier.

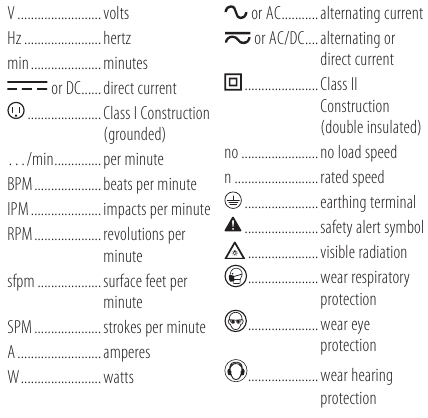

Het label op uw gereedschap kan de volgende symbolen bevatten. De symbolen en hun definities zijn als volgt:

BEWAAR DEZE INSTRUCTIES VOOR TOEKUNSTIG GEBRUIK
