Black & Decker BDH1220AV - Auto Vac Handleiding

Inhoud

1 Symbolen
2 Functionele Beschrijving
3 Montage
- 3.1 Accessoires bevestigen
4 Bediening
- 4.1 Aansluiten op de voeding van het voertuig
- 4.2 In- en uitschakelen
5 Leegmaken en reinigen
6 Onderhoud en reiniging
7 Accessoires
8 Service informatie
9 BELANGRIJKE VEILIGHEIDSINSTRUCTIES
- 9.1 VEILIGHEIDSVOORSCHRIFTEN - DEFINITIES
10 Referenties
11 Download handleiding
12 In andere talen

Symbolen

Het label op uw gereedschap kan de volgende symbolen bevatten. De symbolen en hun definities zijn als volgt:

V	volts
Hz	hertz
min	minuten
of DC	gelijkstroom
	Klasse I Constructie (geaard)
	Klasse II Constructie (dubbel geïsoleerd)
	Lees de handleiding voor gebruik
	Gebruik de juiste oogbescherming
A	ampère
W	watt
of AC	wisselstroom
N₀	onbelast toerental
	aardingsklem
	veiligheidswaarschuwingssymbool
.../min of rpm	omwentelingen of heen en weer gaande bewegingen per minuut
	Gebruik de juiste ademhalingsbescherming
	Gebruik de juiste gehoorbescherming

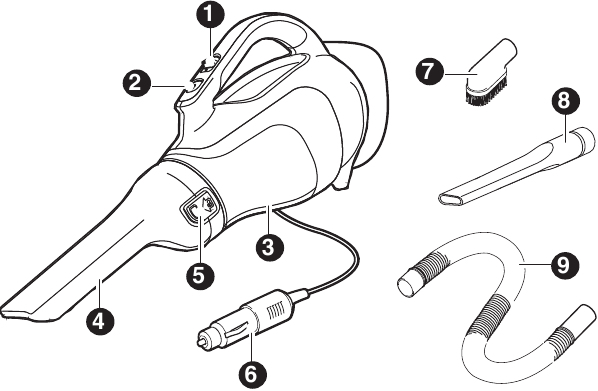

Functionele Beschrijving

Aan/uit schakelaar
Komontgrendelknop
Stofkom
Mondstuk
Mondstuk ontgrendelknop
12V auto-aansluiting
Grote borstelkop
Groot spleetmondstuk
Flexibele slang

Montage

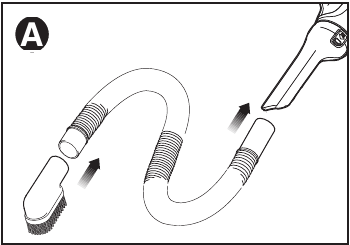

Accessoires bevestigen

Fig. A

Bevestig het juiste accessoire (7 & 8) op het korte uiteinde van de flexibele slang (9).
Zorg ervoor dat het accessoire volledig is bevestigd.
Plaats het lange uiteinde van de flexibele slang in het mondstuk (4).
Zorg ervoor dat de flexibele slang er volledig in zit.

Bediening

Aansluiten op de voeding van het voertuig

Zorg ervoor dat de auto vac is uitgeschakeld.
Verwijder de sigarettenaansteker uit de aansluiting, indien aanwezig.
Steek de 12V auto-aansluiting (6) in de sigarettenaanstekeraansluiting of stroombron van uw auto.

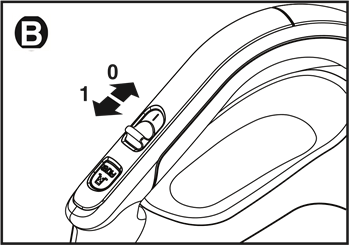

In- en uitschakelen

Fig. B

Om het apparaat in te schakelen, schuift u de aan/uit-schakelaar (On/off switch) (1) naar voren naar positie 1.
Om het apparaat uit te schakelen, schuift u de aan/uit-schakelaar terug naar positie 0.

Leegmaken en reinigen

Gevaar voor projectielen/ademhaling: Gebruik de auto vac nooit zonder filter.

De filters zijn herbruikbaar en moeten regelmatig worden schoongemaakt. Optimale stofopvang wordt alleen bereikt met schone filters.

LET OP: Het filter is herbruikbaar, gooi het niet weg wanneer het product wordt geleegd.

LET OP: Om de zuigkracht geoptimaliseerd te houden, moeten de filters tijdens gebruik regelmatig worden schoongemaakt.

Er zijn twee methoden om de kom te reinigen, een snelle leegmaakmethode en een grondige reinigingsmethode.

De stofbak legen

Fig. C

Druk op de ontgrendelingsknoppen van het mondstuk (5) en trek het mondstuk (4) recht naar buiten.
Leeg de inhoud van de kom.
Om het mondstuk terug te plaatsen, plaatst u het terug op de auto vac totdat het stevig op zijn plaats "klikt" ("clicks").

De stofbak en filters verwijderen

Fig. D

LET OP: Maximale stofopvang wordt alleen verkregen met een schoon filter en een lege stofbak.

LET OP: Leeg de stofbak voordat deze overvol raakt. Als er stof uit het product begint te vallen nadat het is uitgeschakeld, is het te vol en moet het worden geleegd.

Druk op de ontgrendelingsknop van de kom (2) en trek de stofbak (3) weg van de behuizing van de auto vac.
Terwijl u de stofbak boven een bak houdt, trekt u het filter eruit om de inhoud van de kom te legen.

LET OP: De auto vac heeft een voorfilter en een binnenfilter. De filters moeten worden gescheiden om een betere reiniging mogelijk te maken.

Om de filters te scheiden, draait u het voorfilter (10) met de klok mee en tilt u het weg van het binnenfilter (11) zoals weergegeven in Afbeelding E.

Fig. E
Schud of borstel los stof van beide filters.
Om de filters te vervangen, schuift u het voorfilter over het binnenfilter.
Lijn de vleugels van het voorfilter uit met de sleuven in het binnenfilter en draai tegen de klok in, zoals weergegeven in Afbeelding F.

Fig. F
Plaats de filters terug in de kom en druk stevig aan om een goede pasvorm te garanderen. Plaats de stofbak terug op de auto vac totdat deze stevig op zijn plaats "klikt" ("clicks").

Het is erg belangrijk dat het filter voor gebruik correct is geplaatst.

De stofbakken en filters reinigen

LET OP: Was de filters regelmatig. Hoe schoner het filter, hoe beter het product zal presteren.

Verwijder de stofbak en het filter zoals beschreven in "De stofbak en filters verwijderen".
De stofbak en filters kunnen in warm zeepsop worden gewassen.
Laat drogen voordat u ze terugplaatst in de auto vac.
Zodra ze schoon en droog zijn, plaatst u de filters terug in de kom en drukt u ze stevig aan om een goede pasvorm te garanderen. Plaats de stofbak terug op de auto vac totdat deze stevig op zijn plaats "klikt" ("clicks").

Filters vervangen

De filters moeten elke 6 tot 9 maanden worden vervangen, afhankelijk van de gebruiksfrequentie, of wanneer ze versleten of beschadigd zijn. Vervangingsfilters (catalogusnummer: VF110) zijn verkrijgbaar bij uw BLACK+DECKER dealer.

Ga naar www.blackanddecker.com om dealers te vinden.

Verwijder de oude filters zoals hierboven beschreven.
Plaats de nieuwe filters zoals hierboven beschreven.

Onderhoud en reiniging

Uw BLACK+DECKER snoerloze apparaat is ontworpen om gedurende een lange periode met een minimum aan onderhoud te werken. Continue, bevredigende werking is afhankelijk van de juiste verzorging en regelmatige reiniging van het apparaat.

Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoud of reiniging aan snoerloze apparaten uitvoert.

Reinig uw apparaat met een zachte, vochtige doek. Laat nooit vloeistof in het apparaat komen; dompel nooit een deel van het apparaat onder in een vloeistof.

Om de VEILIGHEID en BETROUWBAARHEID van het product te garanderen, moeten reparaties, onderhoud en aanpassingen worden uitgevoerd door geautoriseerde servicecentra of andere gekwalificeerde serviceorganisaties, waarbij altijd identieke vervangingsonderdelen worden gebruikt.
Voor hardnekkige vlekken kunt u een milde oplossing van zeep en water gebruiken om uw doek vochtig te maken.

Accessoires

Aanbevolen accessoires voor gebruik met uw apparaat zijn verkrijgbaar bij uw plaatselijke dealer of geautoriseerd servicecentrum. Als u hulp nodig heeft met betrekking tot accessoires, kunt u bellen met: 1-800-544-6986.

Het gebruik van accessoires die niet worden aanbevolen voor gebruik met dit apparaat, kan gevaarlijk zijn.

Service informatie

Alle BLACK+DECKER servicecentra zijn bemand met opgeleid personeel om klanten een efficiënte en betrouwbare service voor elektrisch gereedschap te bieden. Of u nu technisch advies, reparatie of originele fabrieksonderdelen nodig heeft, neem contact op met de BLACK+DECKER vestiging bij u in de buurt. Om uw plaatselijke servicevestiging te vinden, belt u: 1-800-544-6986 of gaat u naar www.blackanddecker.com

Om uw nieuwe product te registreren, gaat u naar www.BlackandDecker.com/NewOwner

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

VEILIGHEIDSVOORSCHRIFTEN - DEFINITIES

Het is belangrijk dat u deze handleiding leest en begrijpt. De informatie die het bevat, heeft betrekking op de bescherming van UW VEILIGHEID en HET VOORKOMEN VAN PROBLEMEN. De onderstaande symbolen worden gebruikt om u te helpen deze informatie te herkennen.

Gevaar
Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.

LET OP: Gebruik zonder het veiligheidswaarschuwingssymbool geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, schade aan eigendommen kan veroorzaken.

Bij het gebruik van elektrische apparaten moeten altijd basisvoorzorgsmaatregelen worden gevolgd, waaronder de volgende:

LEES ALLE INSTRUCTIES VOOR GEBRUIK VAN DIT APPARAAT.

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de onderstaande waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Sommige soorten huisstof bevatten chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken, zoals asbest en lood in verf op loodbasis.

Om het risico op brand, elektrische schokken of letsel te verminderen:

Niet buitenshuis of op natte oppervlakken gebruiken.

Niet als speelgoed gebruiken. Nauwlettend toezicht is noodzakelijk bij gebruik door of nabij kinderen.
Alleen gebruiken zoals beschreven in deze handleiding. Gebruik alleen de door de fabrikant aanbevolen hulpstukken.
Niet gebruiken met een beschadigd snoer of stekker. Als het apparaat niet naar behoren werkt, is gevallen, beschadigd, buiten achtergelaten of in water is gevallen, breng het dan terug naar een servicecentrum.
Niet aan het snoer trekken of dragen, het snoer als handvat gebruiken, een deur over het snoer sluiten of het snoer langs scherpe randen of hoeken trekken. Laat het apparaat niet over het snoer lopen. Houd het snoer uit de buurt van verwarmde oppervlakken.
Niet de stekker uit het stopcontact trekken door aan het snoer te trekken. Om de stekker uit het stopcontact te halen, pakt u de stekker vast, niet het snoer.
Raak de stekker niet aan met natte handen.
Steek geen voorwerpen in openingen. Niet gebruiken met een verstopte opening; houd vrij van stof, pluisjes, haar en alles wat de luchtstroom kan verminderen.
Houd haar, losse kleding, vingers en alle lichaamsdelen uit de buurt van openingen en bewegende delen.
Wees extra voorzichtig bij het schoonmaken op trappen.
Niet gebruiken om ontvlambare of brandbare vloeistoffen op te zuigen, zoals benzine, of gebruiken in gebieden waar ze aanwezig kunnen zijn.
Zuig geen brandende of rokende voorwerpen op, zoals sigaretten, lucifers of hete as.
Niet gebruiken zonder stofzak en/of filters op hun plaats.
Dit apparaat is uitsluitend bedoeld voor huishoudelijk gebruik en niet voor commercieel of industrieel gebruik.
Gevaar voor schokken. Om u te beschermen tegen het risico van elektrische schokken, mag u het apparaat niet in water of een andere vloeistof plaatsen.
Laat het snoer niet over de rand van een tafel of aanrecht hangen en raak geen hete oppervlakken aan. Het apparaat moet uit de buurt van gootstenen en hete oppervlakken worden geplaatst of gemonteerd.
Steek de stekker van het apparaat alleen in een standaard stopcontact van een auto.
Haal de stekker van het apparaat uit het stopcontact voor elke routine-reiniging of onderhoud.
Kijk niet in de ventilatieopeningen wanneer het apparaat is ingeschakeld, omdat er soms kleine stukjes vuil uit de ventilatieopeningen kunnen komen, vooral na het reinigen/vervangen van de filters, omdat vuil in het apparaat kan worden verstoord.

Brandgevaar. Vervang geen enkele voertuigzekering door een zekering met een hogere waarde dan aanbevolen door de voertuigfabrikant. Dit product is geschikt voor een stroomafname van 10 ampère uit een 12V-voertuigstopcontact. Zorg ervoor dat het elektrische systeem in uw voertuig dit product kan leveren zonder dat de voertuigzekering open gaat. Dit kan worden vastgesteld door ervoor te zorgen dat de zekering in het voertuig die het stopcontact beschermt, een hogere waarde heeft dan 10 ampère. Informatie over de zekeringwaarden van het voertuig is meestal te vinden in de gebruikershandleiding van het voertuig. Als een voertuigzekering herhaaldelijk opengaat, blijf deze dan niet vervangen. De oorzaak van de overbelasting moet worden gevonden. In geen geval mogen zekeringen worden opgelapt met aluminiumfolie of draad, omdat dit elders in het elektrische circuit ernstige schade of brand kan veroorzaken.

BEWAAR DEZE INSTRUCTIES

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Black & Decker BDH1220AV - Auto Vac Handleiding
