Roland A-01 - CONTROLLER en GENERATOR Handleiding

Introductie

De A-01 is een MIDI-controller met twee lintcontrollers en vier draaiknoppen. Je kunt MIDI-berichten toewijzen aan deze controllers en ze gebruiken om je DAW of extern MIDI-apparaat te bedienen. Daarnaast bevat de A-01 een 8-bit CPU-geluidsmodule en een stepsequencer, waardoor je hem ook als stand-alone synthesizer kunt gebruiken.

De A-01 ondersteunt ook de Bluetooth^® Smart standaard en kan draadloos MIDI-gegevens uitwisselen met een mobiel apparaat, zoals een tablet of smartphone.

Paneelbeschrijvingen

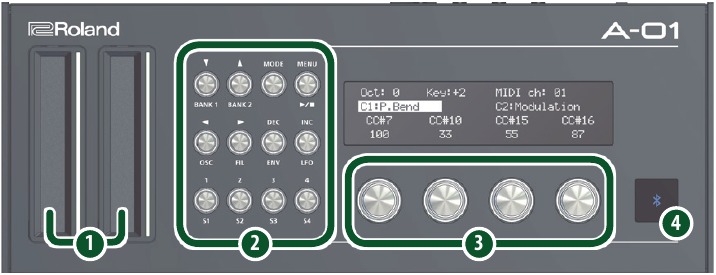

Bovenpaneel

1. Lintcontrollers (C1, C2)
   Dit zijn touch-type controllers.
   * Van links naar rechts zijn ze genummerd C1 en C2.
2. Bedieningsknoppen (Operation buttons)
   Gebruik deze om instellingen voor de A-01 te maken.
3. Draaiknoppen (Rotary encoders) (R1–R4)
   Gebruik deze om externe apparaten te bedienen. (Vervolgens noemen we deze "encoders".)
   * Van links naar rechts zijn ze genummerd R1, R2, R3 en R4.
4. Bluetooth LED
   Deze LED brandt blauw wanneer een Bluetooth verbinding is ingeschakeld.

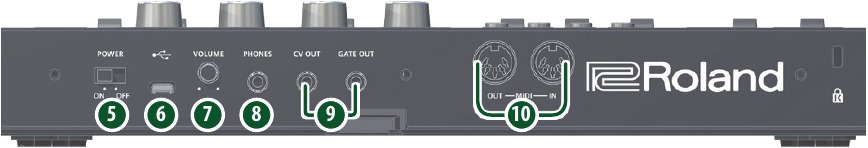

Achterpaneel

5. [POWER] schakelaar
   Schakelt de stroom aan/uit.
   * Voordat je het apparaat aan/uit zet, moet je altijd het volume lager zetten. Zelfs met het volume laag, kun je wat geluid horen bij het in- of uitschakelen van het apparaat. Dit is echter normaal en duidt niet op een storing.
6. Micro USB-poort
   Sluit deze aan op je computer zodat MIDI-gegevens kunnen worden overgedragen.
7. [VOLUME] knop
   Past de output van de ingebouwde luidsprekers, PHONES-aansluiting aan.
8. PHONES-aansluiting
   Sluit hier je hoofdtelefoon aan.
9. CV OUT-aansluiting, GATE OUT-aansluiting
   MIDI-berichten van de A-01 of van een extern apparaat worden omgezet in single-note CV/GATE-signalen en uitgevoerd via deze aansluitingen.

   Pas op dat je deze aansluitingen niet op je hoofdtelefoon of oortelefoon aansluit. Dit kan storingen veroorzaken.
10. MIDI IN-connector, MIDI OUT-connector
    Sluit deze aan op je MIDI-apparatuur om MIDI-berichten te ontvangen of te verzenden.

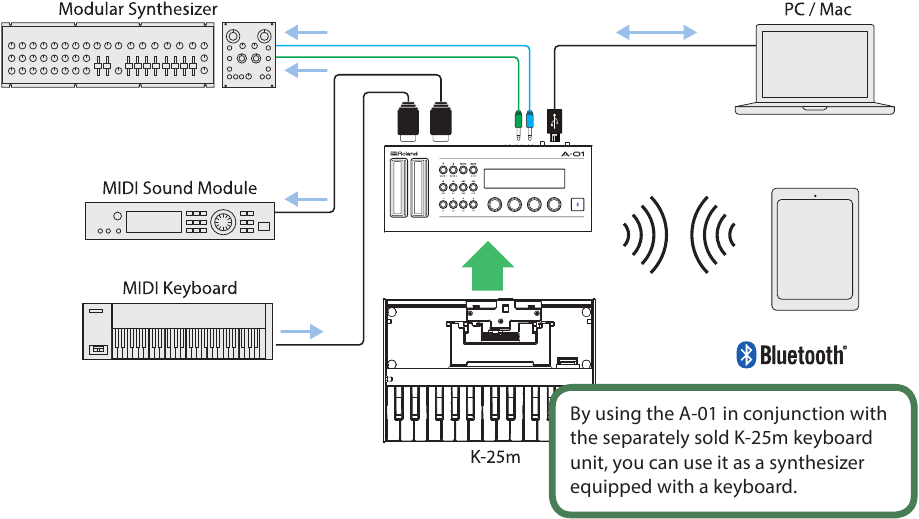

Je apparatuur aansluiten

Een computer aansluiten

1. Gebruik een commercieel verkrijgbare USB-kabel (A-micro B-type), sluit de A-01 aan op je computer en zet de A-01 aan.
2. Start de DAW of sequencer-software die je gebruikt en specificeer de A-01 als het MIDI-apparaat.

Een tablet aansluiten

Je gebruikt de Bluetooth functie om de A-01 op je tablet aan te sluiten.

1. Zet de A-01 aan en plaats je tablet in de buurt.
2. Schakel de Bluetooth-functie van je tablet in en kies in de lijst met gedetecteerde apparaten "Roland A-01".
   Wanneer de verbinding tot stand is gebracht, brandt de Bluetooth LED van de A-01.
3. Start de app die je gebruikt en specificeer de A-01 als het Bluetooth MIDI-apparaat.

De modus schakelen (CONTROLLER / SYNTH / SEQ)

De A-01 heeft drie modi: CONTROLLER, SYNTH en SEQ. Druk op de [MODE] knop om tussen deze modi te schakelen.

• CONTROLLER Modus
  In de CONTROLLER modus gebruik je de twee lintcontrollers (C1, C2) en vier encoders om je MIDI-apparatuur te bedienen. De toewijzingen van elke controller kunnen worden opgeslagen in de knoppen [1]–[4].
• SYNTH Modus
  In de SYNTH modus kun je geluid creëren door de instellingen van de oscillator, filter, envelope en LFO te bewerken. Je kunt maximaal 16 van de geluiden (tonen) die je maakt opslaan (8 tonen x 2 banken).
• SEQ (Step Sequencer) Modus
  De A-01 werkt als een 16-step stepsequencer, waarmee je de stappen kunt bekijken en bewerken in vier blokken met elk vier stappen.

De CONTROLLER Modus gebruiken

In de CONTROLLER modus voert de A-01 de functies uit die boven elke bedieningsknop zijn afgedrukt.

De instellingen bewerken

Om de instellingen te bewerken, gebruik je de [◄] [►] [▲] [▼] knoppen om naar een item te gaan en gebruik je de [INC] [DEC] knoppen om de parameter te bewerken.

Een patch oproepen en opslaan

Je kunt controllerinstellingen voor de patch als volgt oproepen of opslaan. Er kunnen maximaal 16 sets patches (4 patches × 4 banken) worden opgeslagen.

1. Houd de [▼] knop ingedrukt en gebruik de [1]–[4] knoppen om een bank te selecteren.
2. Druk op een van de [1]–[4] knoppen om een patch op te roepen. Als je een knop lang ingedrukt houdt, worden de huidige instellingen op dat nummer opgeslagen.
   * Wanneer je de instellingen opslaat, worden de eerder opgeslagen instellingen overschreven door de nieuw opgeslagen instellingen.

De SYNTH Modus gebruiken

In de SYNTH modus voert de A-01 de functies uit die onder elke bedieningsknop zijn afgedrukt.

Een toon creëren

1. Druk op de knop die overeenkomt met het item (OSC, FIL, ENV, LFO) dat je wilt bewerken. De parameters worden weergegeven.
   Knop of encoder die overeenkomt met de parameter voor elk item

   	S1	S2	S3	S4	R1	R2	R3	R4
   OSC	Saw	Square	PWM	Noise	PW	Portamento	Portamento Time	Octave
   FIL	Type1	Type2	Type3	OFF	Cutoff	Resonance	Envelope Mod	LFO Mod
   ENV	Envelope	Gate	—	—	Attack	Decay	Sustain	Release
   LFO	Sine	Square	Saw	Random	LFO Mod	LFO Rate	LFO PWM	(Zoom)

   * PWM: Pulse Width Modulation, Mod: Modulation
2. Om een parameter te bewerken, bedien je de knop (S1–S4) of encoder (R1–R4) die overeenkomt met die parameter.
   * Met parameters die zijn toegewezen aan de knoppen (S1–S4) kun je één keuze selecteren.
   * In LFO kun je met de Zoom-parameter de vergroting van de audiogolfvorm wijzigen.
3. Herhaal stap 1 en 2 om je toon te creëren.

Een toon oproepen of opslaan

Hier lees je hoe je een toon kunt oproepen of opslaan.

1. Gebruik de [BANK 1], [BANK 2] knoppen om een bank te selecteren.
2. Druk op een van de [OSC], [FIL], [ENV], [LFO] of [S1]–[S4] knoppen om een toon op te roepen. Door een knop lang ingedrukt te houden, kun je de toon opslaan.
   * Wanneer je een toon opslaat, overschrijft de nieuw opgeslagen toon de eerder opgeslagen toon.

Optreden

Zodat je kunt optreden met de afzonderlijk verkochte K-25m keyboard unit, wijzen de standaardinstellingen pitch bend toe aan de lintcontroller (C1) en modulatie aan de lintcontroller (C2). Door op de [] knop te drukken, kun je de stepsequencer afspelen (play (afspelen)).

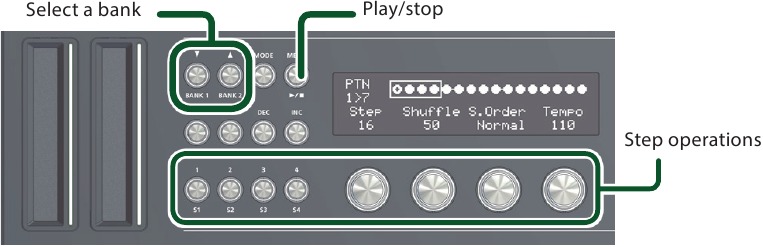

SEQ-modus gebruiken

De SEQ-modus bevat instellingen voor het hele patroon (16 stappen) en instellingen voor elke individuele stap.

Het patroon afspelen/stoppen

Om het patroon af te spelen, drukt u op de [] knop. Om het patroon te stoppen, drukt u nogmaals op de [] knop.

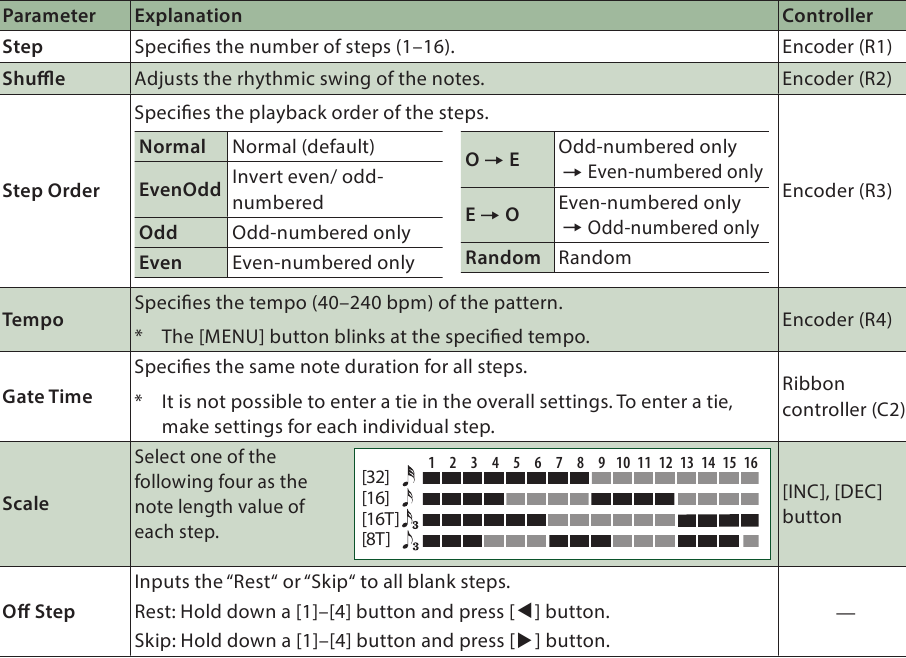

Instellingen voor het hele patroon

1. Zoals weergegeven in de onderstaande tabel, maakt u instellingen voor het hele patroon.


Een patroon maken: Stappen invoeren en bewerken

1. Gebruik de [◄] [►] knoppen om het blok te selecteren dat u wilt invoeren.
2. Gebruik de [1]–[4] knoppen om elke stap in te voeren (in-/uitschakelen).
   * Een tie invoeren: Houd een [1]–[4] knop ingedrukt en druk op de [INC] knop.
   Tie uitschakelen: Houd een [1]–[4] knop ingedrukt en druk op de [DEC] knop.
3. Zoals weergegeven in de onderstaande tabel, specificeert u hoe elke stap klinkt.

   Parameter	Uitleg	Bewerkingsprocedure
   Key (Toon)	Specificeert de toonhoogte van de stap.	Houd een [1]–[4] knop ingedrukt en draai aan de encoder (R1).
   Gate Time (Duur)	Specificeert de duur van de noot. Om een tie in te voeren, stelt u deze waarde in op 101%.	Houd een [1]–[4] knop ingedrukt en draai aan de encoder (R2).
   Cutoff	Specificeert de cutoff-frequentie van het low-pass filter.	Houd een [1]–[4] knop ingedrukt en draai aan de encoder (R3).
   Resonance (Resonantie)	Benadrukt de boventooncomponenten in het gebied van de cutoff-frequentie van het low-pass filter.	Houd een [1]–[4] knop ingedrukt en draai aan de encoder (R4).
   Velocity (Aanslaggevoeligheid)	Specificeert de sterkte (aanslaggevoeligheid) van de noot.	Terwijl u een van de [1]–[4] knoppen ingedrukt houdt, drukt u op de [▼] knop en draait u aan encoder (R1).

4. Herhaal stappen 1–3 om uw patroon te maken.

Een patroon oproepen of opslaan

Hier leest u hoe u een patroon kunt oproepen of opslaan.

1. Gebruik de [BANK 1] [BANK 2] knoppen om een bank te selecteren.
2. Druk op een van de [OSC], [FIL], [ENV], [LFO] of [S1]–[S4] knoppen om een patroon op te roepen. Door een knop lang ingedrukt te houden, kunt u het patroon opslaan.
   * Wanneer u een patroon opslaat, overschrijft het nieuw opgeslagen patroon het eerder opgeslagen patroon.

Belangrijkste specificaties

Roland A-01: CONTROLLER + GENERATOR

* In het belang van productverbetering kunnen de specificaties en/of het uiterlijk van dit apparaat zonder voorafgaande kennisgeving worden gewijzigd.

Systeeminstellingen

Hier leest u hoe u systeeminstellingen kunt maken voor de A-01 en MIDI-gerelateerde instellingen.

1. Druk op de [MENU]-knop.
2. Gebruik de [▲ ][▼ ]-knoppen om een parameter te selecteren en gebruik de [DEC] / [INC]-knoppen om een waarde op te geven.
3. Wanneer u klaar bent met het instellen, drukt u op de [MENU]-knop om terug te keren naar de oorspronkelijke modus.

Parameterlijst

Belangrijke opmerkingen

De A-01 werkt op batterijen of via USB-busvoeding. Als u het apparaat op batterijen gebruikt, plaatst u vier AA-batterijen, en zorgt u ervoor dat de batterijen correct zijn georiënteerd.

• Wanneer de batterijen bijna leeg zijn, knippert de LED aan de bovenkant van de ribbon controller (C1). Plaats nieuwe batterijen.
• Als u de batterijen verkeerd behandelt, loopt u het risico op explosie en vloeistoflekkage.
• Dit apparaat is uitgerust met een beveiligingscircuit. Na het inschakelen van het apparaat is een korte interval (enkele seconden) vereist voordat het normaal functioneert.
• De stroom naar dit apparaat wordt automatisch uitgeschakeld na een bepaalde tijd sinds het voor het laatst werd gebruikt voor het afspelen van muziek, of de knoppen of bedieningselementen werden bediend (Auto Off (Automatisch uitschakelen)-functie). Als u niet wilt dat de stroom automatisch wordt uitgeschakeld, schakelt u de Auto Off (Automatisch uitschakelen)-functie uit.
  • Alle instellingen die u aan het bewerken bent, gaan verloren wanneer de stroom wordt uitgeschakeld. Als u instellingen heeft die u wilt bewaren, moet u ze vooraf opslaan.
  • Om de stroom te herstellen, schakelt u de stroom weer in.
